本文介绍了在FPGA开发过程中，Sublime编辑的代码在Vivado中显示乱码的问题及其解决方案。问题根源在于Sublime的编码方式。通过将Sublime设置为GBK编码，可以确保代码在Vivado中正常显示，因为Vivado采用的是ANSI（GB2312）编码。此外，还介绍了GBK编码的扩展，包括GB2312、GBK和GB18030之间的关系。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、发现问题

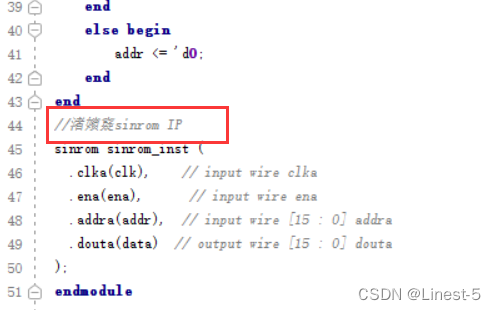

在进行FPGA开发时，常用的代码编辑器比如Sublime，但是最近发现再Sublime中编辑的代码文字部分，在用Vivado自带的编辑器打开时，会出现文字错乱的情况，如下图：

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATGluZXN0LTU=,size_17,color_FFFFFF,t_70,g_se,x_16

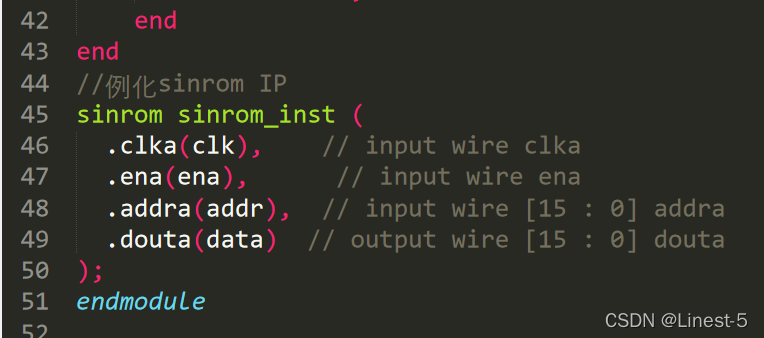

而在Sublime中实际的情况却是下图这样，这样就会导致代码的易读性降低。

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATGluZXN0LTU=,size_20,color_FFFFFF,t_70,g_se,x_16

二、解决问题

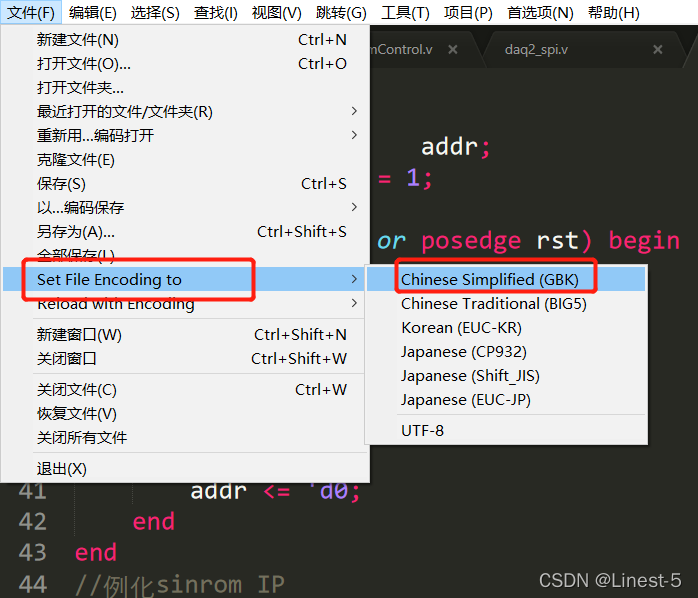

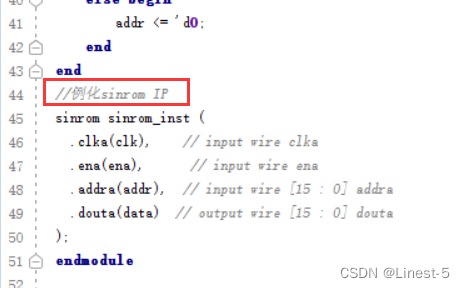

这是由于Sublime端编码方式导致的，将Sublime文件设置成GBK编码即可，如下图所示，设置成功后CTRL+S保存，再从Vivado自带的编辑器打开代码，就可以看到代码中文字部分显示就正常了。

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATGluZXN0LTU=,size_20,color_FFFFFF,t_70,g_se,x_16

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATGluZXN0LTU=,size_15,color_FFFFFF,t_70,g_se,x_16

三、导致代码文字乱码原因

为啥将编码格式设置为GBK就解决问题了，这是因为Vivado采用的是ANSI码，不同的国家和地区制定了不同的标准，由此产生了 GB2312、GBK、GB18030、Big5、Shift_JIS 等各自的编码标准。这些使用多个字节来代表一个字符的各种汉字延伸编码方式，称为 ANSI 编码。在简体中文Windows操作系统中，ANSI 编码代表 GB2312编码，即GBK编码；在繁体中文Windows操作系统中，ANSI编码代表Big5；在日文Windows操作系统中，ANSI 编码代表 JIS 编码。所以在Sublime中设置为GBK编码，在Vivado中就可以识别了。

四、GBK编码

GBK编码，是对GB2312编码的扩展，因此完全兼容GB2312-80标准。GBK编码依然采用双字节编码方案，其编码范围：8140－FEFE，剔除xx7F码位，共23940个码位。共收录汉字和图形符号21886个，其中汉字（包括部首和构件）21003个，图形符号883个。GBK编码支持国际标准ISO/IEC10646-1和国家标准GB13000-1中的全部中日韩汉字，并包含了BIG5编码中的所有汉字。GBK编码方案于1995年12月15日正式发布，这一版的GBK规范为1.0版。

由于ASCII编码是不支持中文的，但又需要寻求一种编码方式来支持中文。于是，国人就定义了一套编码规则：当字符小于127位时，与ASCII的字符相同，但当两个大于127的字符连接在一起时，就代表一个汉字，第一个字节称为高字节（从0xA1-0xF7）,第二个字节为低字节（从0xA1-0xFE）,这样大约可以组合7000多个简体汉字。这个规则叫做GB2312。

由于中国汉字很多，有些字还是无法表示，于是重新定义了规则：不在要求低字节一定是127之后的编码，只要第一个字节是大于127，就固定表示这是一个汉字的开始，不管后面跟的是不是扩展字符集里的内容。这种扩展之后的编码方案称之为GBK，包含了GB2312的所有内容，同时新增了近20000个新的汉字（包括繁体字）和符号。但是，中国有56个民族,每个民族都有自己的文字，所以，对GBK编码规则进行了扩展，又加了近几千个少数民族的字符，再次扩展后得编码叫做GB18030，GBK字符是被包含在GB18030字符内的，与GBK基本向后兼容。GB18030共收录汉字70,244个。
