UE4制作基础材质蓝图模板

已于 2023-04-03 14:49:04 修改
阅读量4.4k 收藏 56
点赞数 10
分类专栏： UE4-Shader 文章标签： ue4 材质 游戏美术 游戏引擎
于 2022-05-22 14:15:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_63839748/article/details/124903054
版权

目录

1.模板内容介绍

2.材质蓝图常用的节点

3.制作步骤

1）创建材质蓝图

2）将贴图拽入蓝图

3）Base color map模板

4）Metallic map模板

5）Roughness map模板

6）Normal map模板

7）Displacement map模板

8）Ambient Occlusion map一般直接使用...

9）完整模板一览

1.模板内容介绍

  本模板为UE4常用的Metallic/Roughness工作流材质蓝图模板，即所用贴图有主要的Base color map（基础颜色贴图）、Metallic map（金属度贴图）、Roughness map（粗糙度贴图）和通用的Normal map（法线贴图）、Displacement map（置换贴图）、Ambient Occlusion map（环境光贴图）。

2.材质蓝图常用的节点

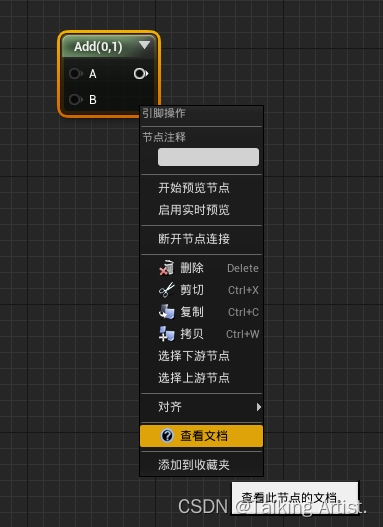

  节点详解可以在蓝图里右击节点然后点击“查看文档”跳转到官方文档里查看

  或者手动在官方文档 材质表达式参考|虚幻引擎官方文档 里搜索。



材质蓝图常用节点对照表

节点名称快捷键（左击+）释义
Constant1一维向量
Constant2Vector2二维向量
Constant3Vector3三维向量
Constant4Vector4四维向量
TextureSampleT默认贴图节点
ScalarParameterS标量参数，作为直观参数暴露到Details
AddA加法，用于数值相加
Subtract减法，用于数值相减
MultiplyM乘法，用于强度增益
DivideD除法，用于数值相除
PowerE幂，用于更强的增益
OneminusO补值（1-x），用于反向调用数值
Clamp数值限制，对数值设置上下限从而规范化数值
Append追加，用于追加通道
LinearInterpolateL线性插值，用于混合通道
ConpentMask分量蒙版，用于提取通道
Ceil向上取整
Floor向下取整
Normalize归一化，用于将数值压缩至【0，1】
DotProduct点积，用于求两个矢量之间的距离，计算衰减
ConstantBiasScale常量偏差比例，用于按自定义比例缩放数值
Desaturation去饱和度，用于基础颜色贴图调整饱和度
PannerP平移，用于建立贴图位移
TextureCoordinateU贴图坐标，提供坐标进行位移或者旋转操作
CustomRotator定制旋转，用于建立贴图旋转
Rotator旋转，也可以建立贴图旋转
NormalFromHeightmap高度贴图转换法线贴图，用于现有高度贴图快捷制成法线贴图
FlattenNormal扁平化法线，用于调节法线强弱
VertexColor顶点着色，用于绘制贴图
StaticSwitch开关，用于对特定模块进行启用/禁用
Time时间驱动，用于制作动态效果
Noise躁点，用于制造随机的噪点
DepthFade深度消隐，用于羽化边缘，使得过渡更自然

3.制作步骤

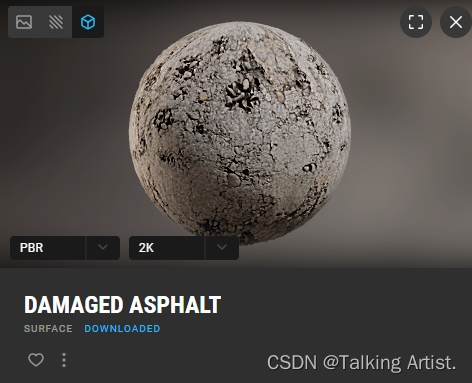

  这里使用Quixel Bridge提供的Damaged Asphalt（受损沥青）材质贴图进行演示。

1）创建材质蓝图

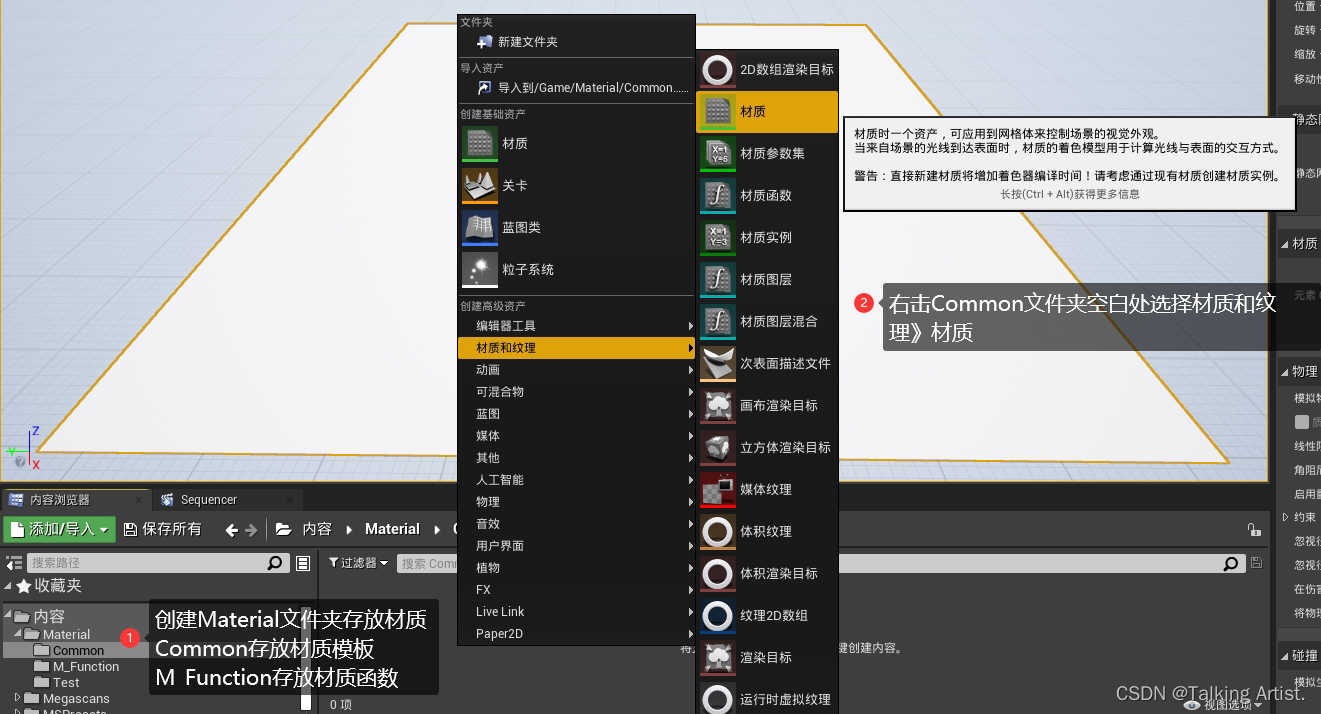

  创建文件夹存放材质蓝图，然后创建材质蓝图。

2）将贴图拽入蓝图

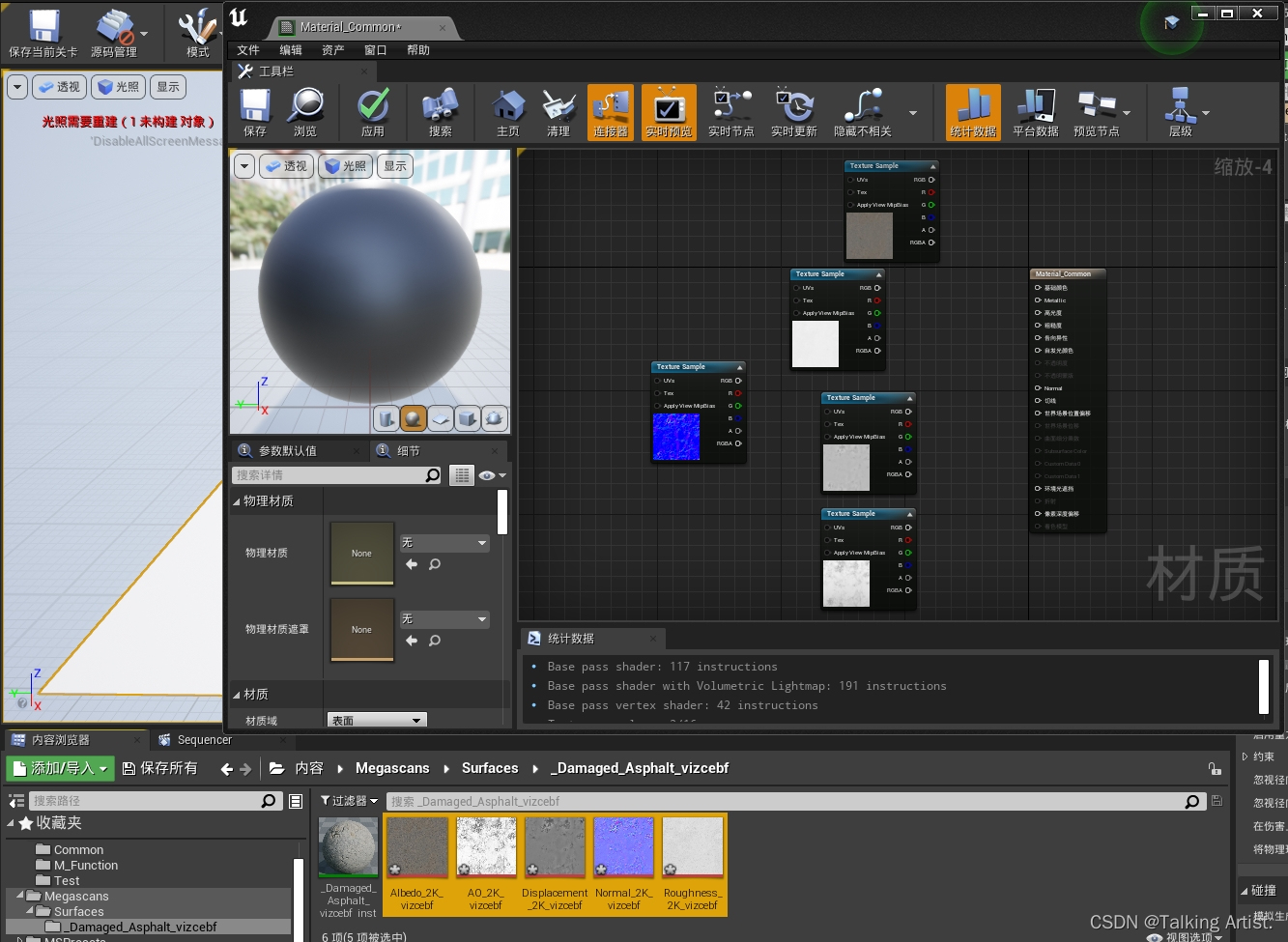

  打开刚创建的材质蓝图，将贴图拽入蓝图并摆放位置。

  这时直接链接得到一个默认效果且不可调整的材质。（长按左键链接，Alt+单击左键断开链接）

  所以接下来要通过添加节点使得效果可供我们调整。

3）Base color map模板

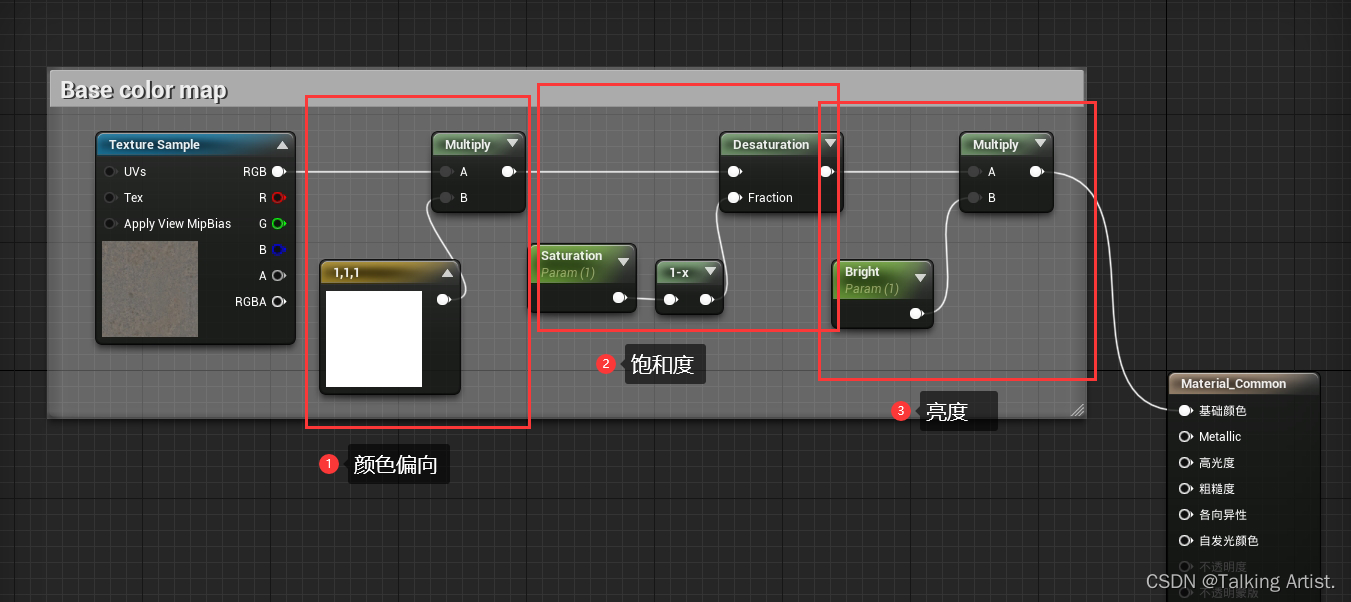

  一般基础颜色贴图要实现的功能有颜色偏向、饱和度、亮度，节点链接如图。

  （浅绿色的Saturation、Bright节点是自定义命名的ScalarParameter（标量参数）节点）

  其中颜色偏向在三维向量里面拾取颜色或者修改数值调整。

  饱和度模块中Desaturation意为去饱和度，在Fraction和参数节点中间链接一个Oneminus（1-x）取补值即可当饱和度使用。

4）Metallic map模板

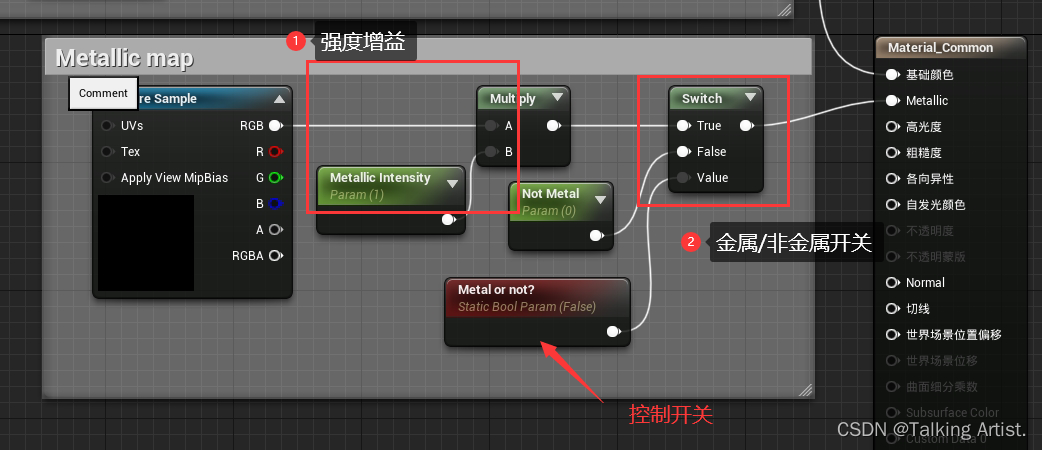

  一般金属度贴图要实现的功能有强度增益、开关，节点链接如图。

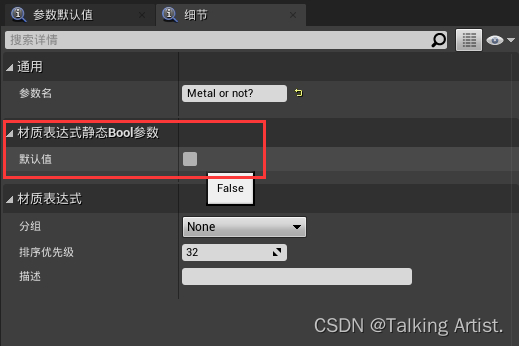

   其中StaticSwitch开启为链接金属度贴图，关闭则为零金属度即电介质（默认关闭），开关由红色的StaticBoolParam（静态布尔参数）控制。

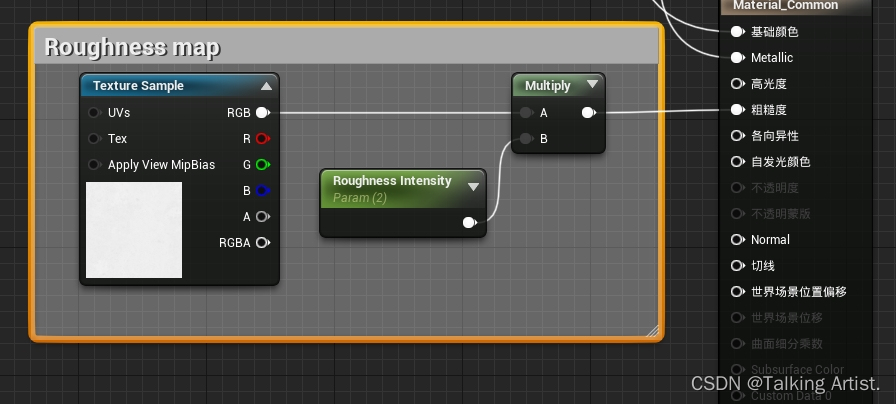

5）Roughness map模板

  一般粗糙度贴图要实现的功能有强度增益，节点链接如图。

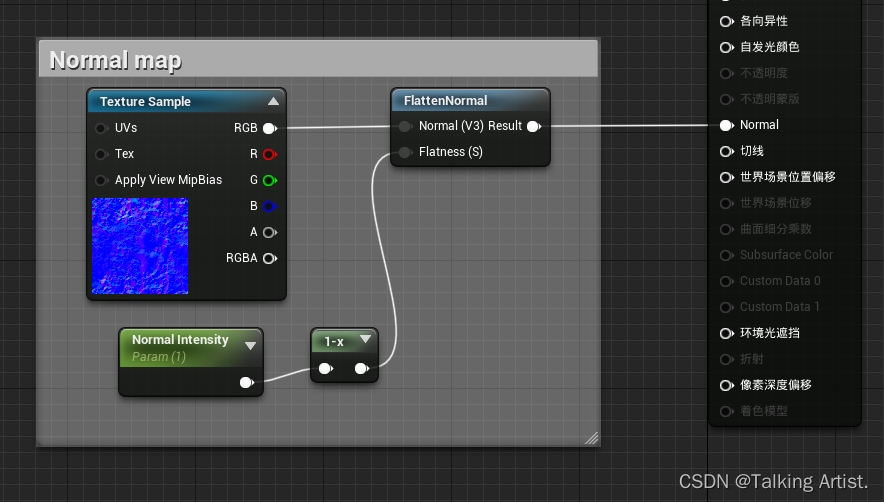

6）Normal map模板

  一般法线贴图要实现的功能有强度增益，节点链接如图。

  其中FlattenNormal意为扁平化法线，在Flatness和参数节点中间链接一个Oneminus（1-x）取补值即可当法线强度使用。

7）Displacement map模板

  因为使用置换贴图将带来较大的性能损耗，所以置换贴图接口（世界场景位移和曲面细分乘数）默认是关闭的。

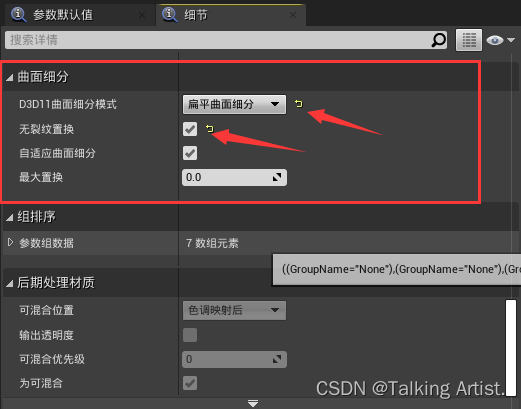

  开启置换：点击材质细节，找到底下的曲面细分，细分模式选扁平曲面细分，再勾选无裂纹置换。

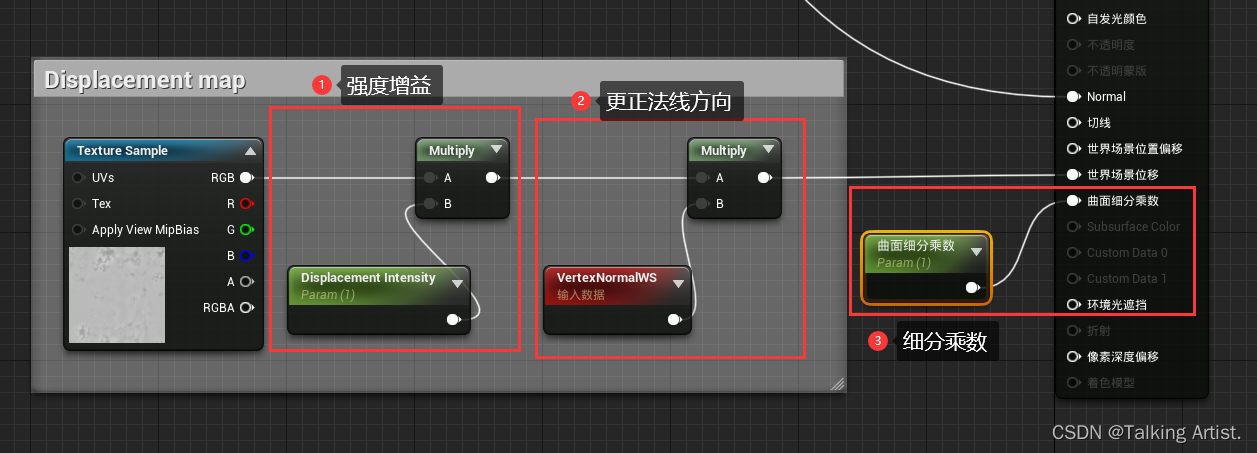

  一般置换贴图要实现的功能有强度增益、更正法线方向、细分乘数，节点链接如图。

   其中VertexNormalWS（世界场景空间顶点法线）用于让置换沿着世界法线方向进行，更正偏移。

  细分乘数决定置换后的面数，乘数越高性能损耗越大。

8）Ambient Occlusion map一般直接使用...

9）完整模板一览

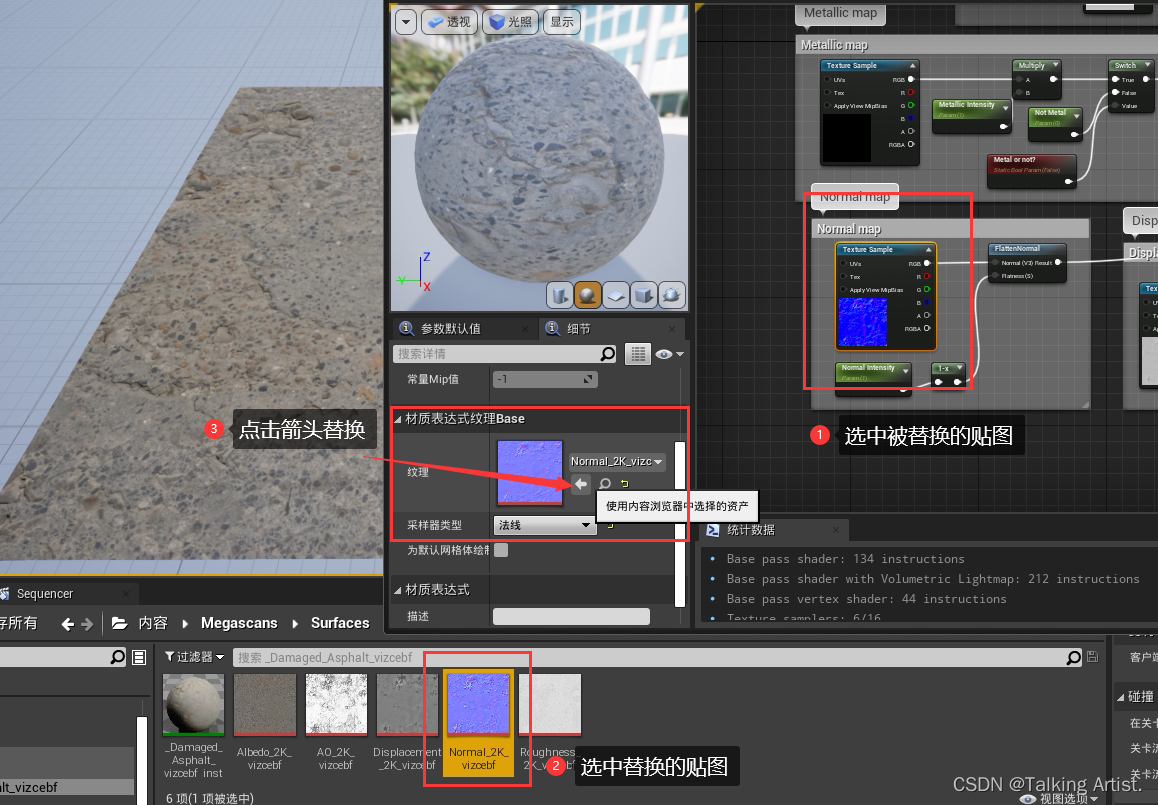

   大功告成！然后就可以拿去套用了。
