星点检测法

目录

一、前言

二、要点

（1）、星点直径的选定

（2）、观测显微物镜的选择

 三、星点像的判读

---

一、前言

星点检验是一种通过分析点光源经过待检测光学系统后形成的衍射图样，来评估系统光学性能的定性方法。理想情况下，点光源通过完美光学系统会形成由艾里斑和衍射环组成的星点衍射图。然而，实际光学系统中由于设计误差、材料缺陷和加工不精确等因素，会导致衍射图样出现偏差。通过比较实际与理想衍射图样的差异，可以定性地评估光学系统的质量。


二、要点

（1）、星点直径的选定

星点直径不应过大，否则将无法产生明显的衍射现象；如果过小，衍射光斑的亮度可能会太弱，导致难以观测。理想的星点直径应不大于星点有效光束孔径所对应的衍射像的中心亮斑直径。

（2）、观测显微物镜的选择

保证经被测物镜的光线全部进入观测显微镜是显微物镜选则的原则，即物方孔径角大于等于被检物镜像方孔径角；

放大倍率：选择的物镜应提供足够的放大倍率，以便清晰地观察星点像。总放大倍率应以人眼能分辨第一和第二衍射亮环为准，以便于对星点像进行准确分析；

工作距离（WD）：工作距离是从物镜前透镜到盖玻片最近表面的距离。选择物镜时，应考虑工作距离是否适合样品的观察，尤其是当观察具有不规则形貌或精细结构的样品时

 三、星点像的判读

（1） 无像差时，焦点上中心圆斑最亮，还能看到既圆且完整的第一亮衍射环，在焦前、焦后对称截面上，衍射图形相同，如图1所示;

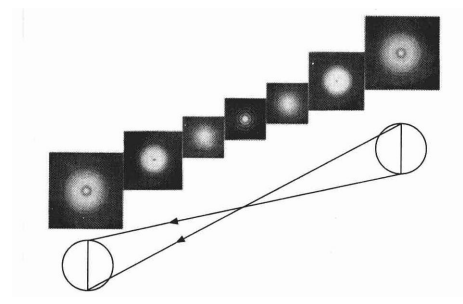

图 1 无像差时星点像

（2） 星点像有球差时,衍射图形为同心圆环,但中心亮斑变暗些,第一衍射环亮度增强,在焦前、焦后对称截面上,衍射图形不相同。

（3） 星点像有彗差时,若彗差较小,则星点像中心亮斑相对衍射环显现偏心,衍射环亮度、粗细都不均匀;若彗差较大,星点像呈现彗星状,即有明显的头部和延伸的拖尾,在焦前、焦后对称截面上观测,衍射图形相同,只是变大目弥散,如图2所示。

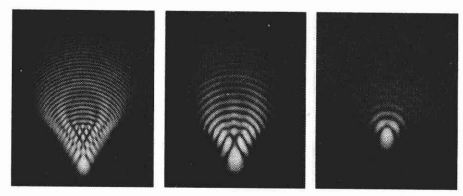

图 2 慧差星点像

（4） 星点像有像散差时,视像散的程度在焦点处呈粗细不同的十字形,像散大,十字线细而长,像散小,十字线细粗而短,在焦前、焦后观看,出现相互垂直的椭圆图形,这是元件面形变形、面形较差或透镜偏心造成的,如图3所示。

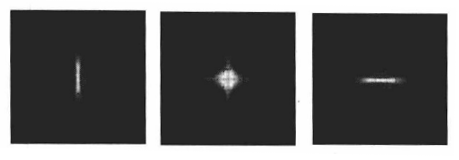

图 3 像散星点像

（5） 星点像出现杂乱无章的不规则形状时,说明其元件材料中存在条纹、结石和严重的非均匀性等缺陷。

---

--
