🔥 内容介绍

相互作用原理

• 列车对轨道的作用

  ：列车通过车轮与轨道接触，车轮的垂向力、横向力和纵向力会作用在轨道上。垂向力主要由列车自重和动载荷组成，动载荷是由于列车运行时的不平顺、车轮的多边形等因素引起的，会使轨道产生垂向变形和振动。横向力主要是由于列车曲线运行、蛇行运动等产生的，会导致轨道的横向位移和轨距变化。纵向力则与列车的牵引、制动以及车轮与轨道之间的黏着特性有关，影响轨道的纵向伸缩和扣件的受力。

• 轨道对列车的反作用

  ：轨道的不平顺会引起列车的振动和冲击，影响列车的运行平稳性和安全性。例如，轨道的高低不平顺会使列车产生垂向振动，水平不平顺会导致列车的横向摆动。此外，轨道的刚度不均匀也会对列车的动力学性能产生不利影响，如在道岔区、桥梁与路基过渡段等位置，由于轨道刚度的突变，会引起列车的附加振动。

• 轨道对桥梁的作用

  ：轨道将列车荷载传递给桥梁，使桥梁产生弯曲、扭转等变形和振动。在列车动荷载的作用下，桥梁的振动响应较为复杂，不仅有竖向的弯曲振动，还有横向的摆动和扭转振动。特别是对于大跨度桥梁，如斜拉桥、悬索桥等，列车荷载引起的振动更为显著，需要考虑其对桥梁结构疲劳性能和使用寿命的影响。

• 桥梁对轨道和列车的反作用

  ：桥梁的振动会通过轨道传递给列车，影响列车的运行品质。同时，桥梁的变形也会导致轨道的几何形位发生变化，如桥梁的挠曲会使轨道产生高低不平顺，从而进一步影响列车与轨道之间的相互作用。

研究方法

• 理论建模

  ：建立列车 - 轨道 - 桥梁系统的动力学模型，通常采用多体动力学理论、有限元方法等。将列车视为由多个刚体（如车厢、转向架等）通过弹簧 - 阻尼元件连接而成的多体系统，轨道采用梁模型或连续弹性基础梁模型来描述其变形，桥梁则根据其结构形式建立相应的有限元模型。通过建立系统的运动方程，求解在各种荷载和边界条件下的动力学响应。

• 数值仿真

  ：利用计算机软件对建立的理论模型进行数值求解和仿真分析。常用的软件有 ANSYS、ABAQUS、SIMPACK 等，通过编写相应的程序或使用软件的接口功能，实现列车 - 轨道 - 桥梁系统的动力学仿真。可以模拟不同列车速度、轨道不平顺、桥梁结构参数等条件下系统的响应，分析各部件的受力和变形情况。

• 试验研究

  ：进行现场试验和室内模型试验。现场试验可以在实际的铁路线路上进行，通过测量列车运行时轨道、桥梁的振动加速度、位移等参数，直接获取系统的动力学响应数据。室内模型试验则是在实验室中建立缩尺模型，模拟列车 - 轨道 - 桥梁系统的相互作用，通过改变模型的参数和加载条件，研究系统的动力学特性。试验研究可以为理论建模和数值仿真提供验证和校准依据。

影响因素及应对措施

• 列车速度

  ：列车速度越高，列车 - 轨道 - 桥梁系统的相互作用越强烈，桥梁和轨道的振动幅值增大，列车的运行平稳性和安全性也会受到更大影响。为了保证高速列车的安全运行，需要对轨道和桥梁的结构性能提出更高的要求，如采用高精度的轨道平顺性控制技术、提高桥梁的刚度和稳定性等。

• 轨道不平顺

  ：轨道不平顺是引起列车 - 轨道 - 桥梁系统振动的主要因素之一。通过加强轨道的养护维修，采用先进的轨道检测技术及时发现和处理轨道不平顺，以及优化轨道的铺设工艺等措施，可以减小轨道不平顺对系统的影响。

• 桥梁结构形式

  ：不同的桥梁结构形式对列车 - 轨道 - 桥梁系统的动力学性能有不同的影响。例如，简支梁桥在列车荷载作用下的振动较为简单，而连续梁桥、斜拉桥等复杂结构的振动响应则较为复杂。在桥梁设计阶段，需要根据线路的运营要求和地质条件等因素，合理选择桥梁结构形式，并进行详细的动力学分析和优化设计。

列车 - 轨道 - 桥梁交互作用的研究对于保障铁路运输的安全、提高列车的运行品质以及合理设计和维护轨道与桥梁结构具有重要意义

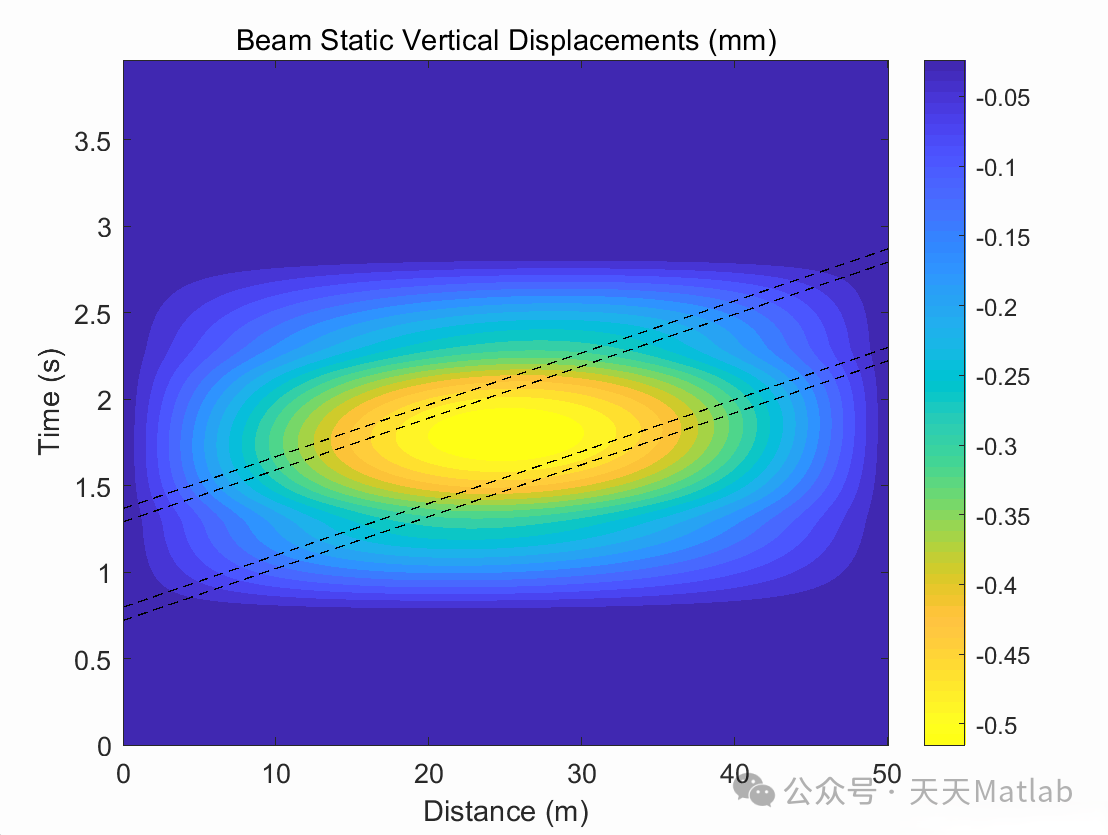

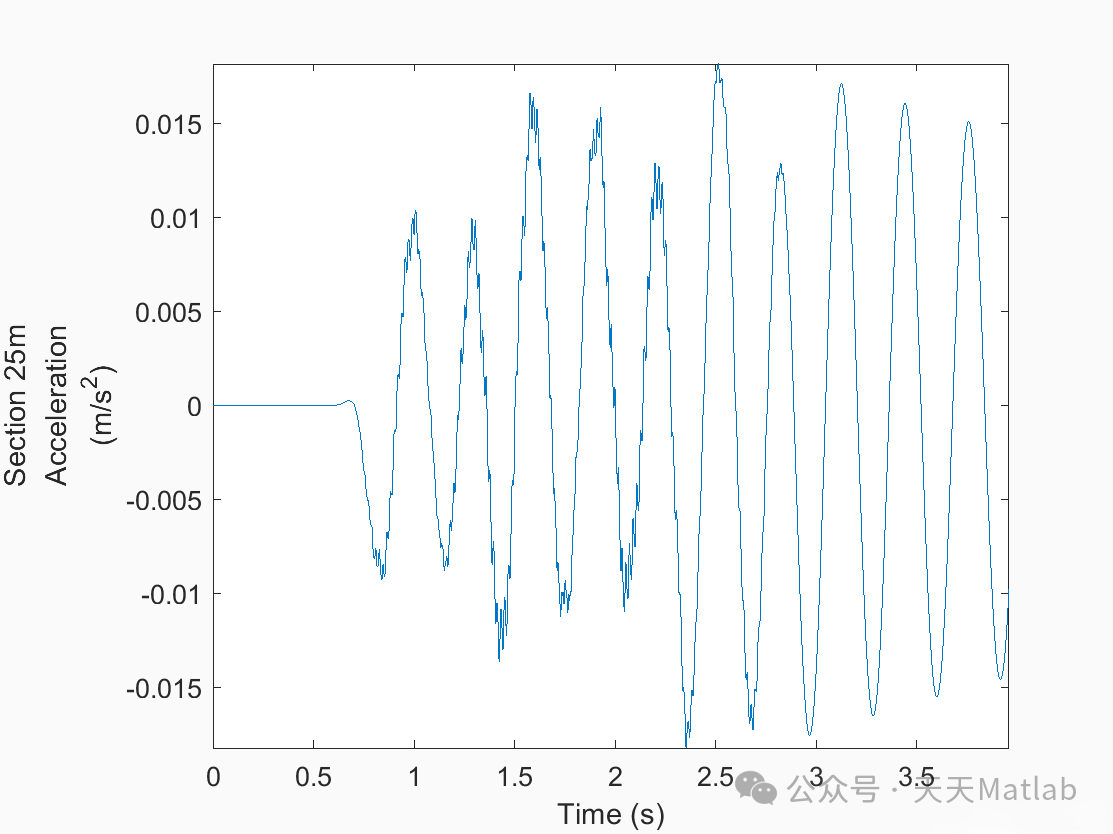

⛳️ 运行结果
