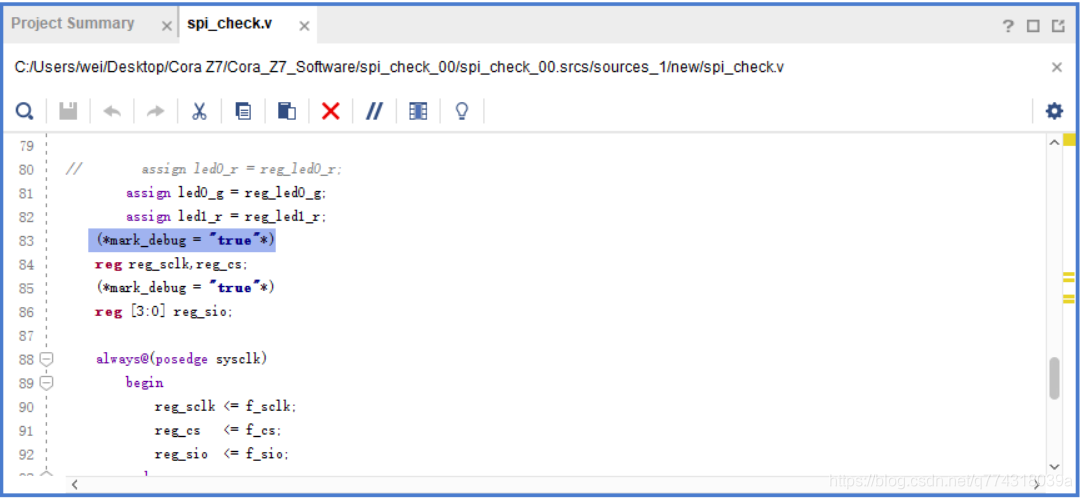

  1. Add   (*mark_debug = "true"*)   before signal

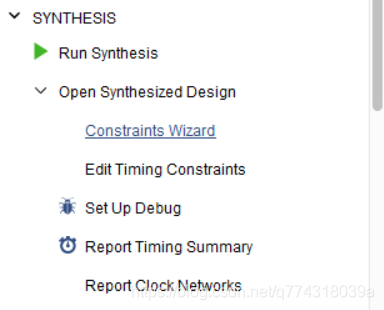

  1. Run synthesis ,then  open synthesized Design -> Set Up Debug

  1.  add or delete signals,   then click ->Next

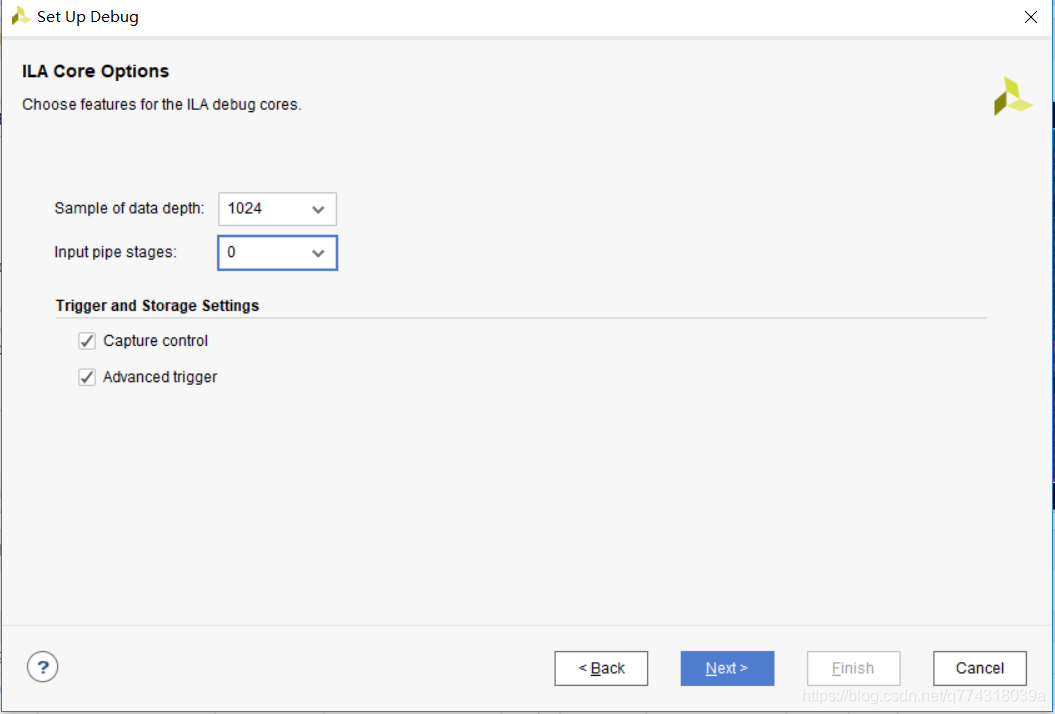

  1. Set ila core option.  Depth can change. Then ->Next,  Finish.

  1. Run implementation -> genarate bitstream.

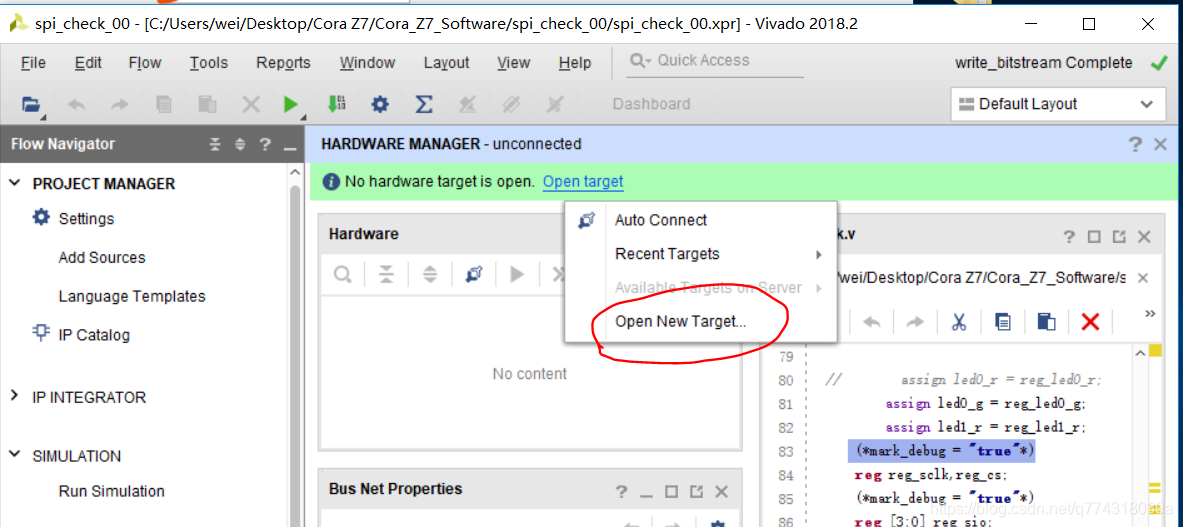

  2. Open target. Next -> Next

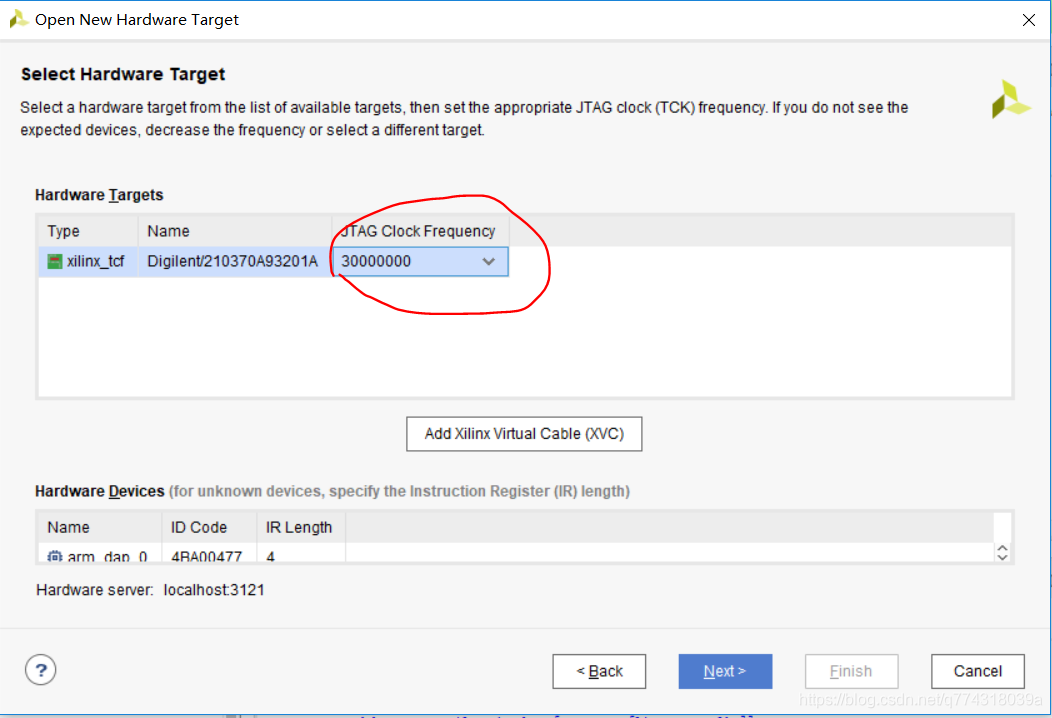

  1. Change JTAG Freq.Next -> Finish

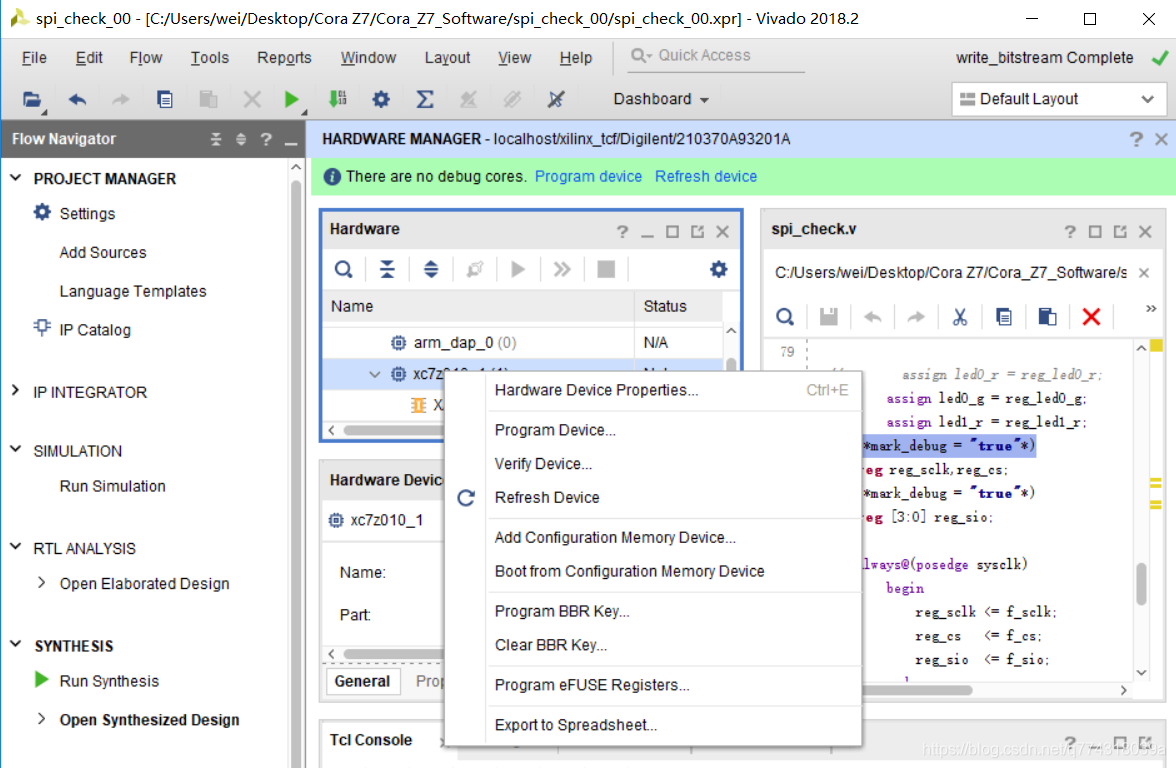

  1. Program Device

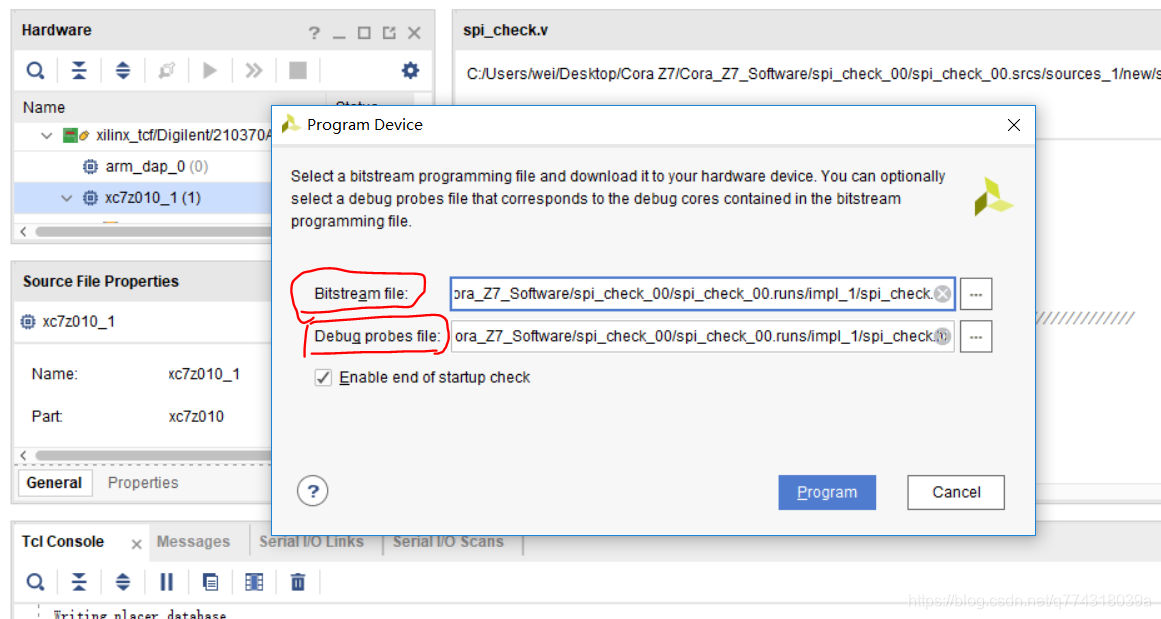

  1. Program

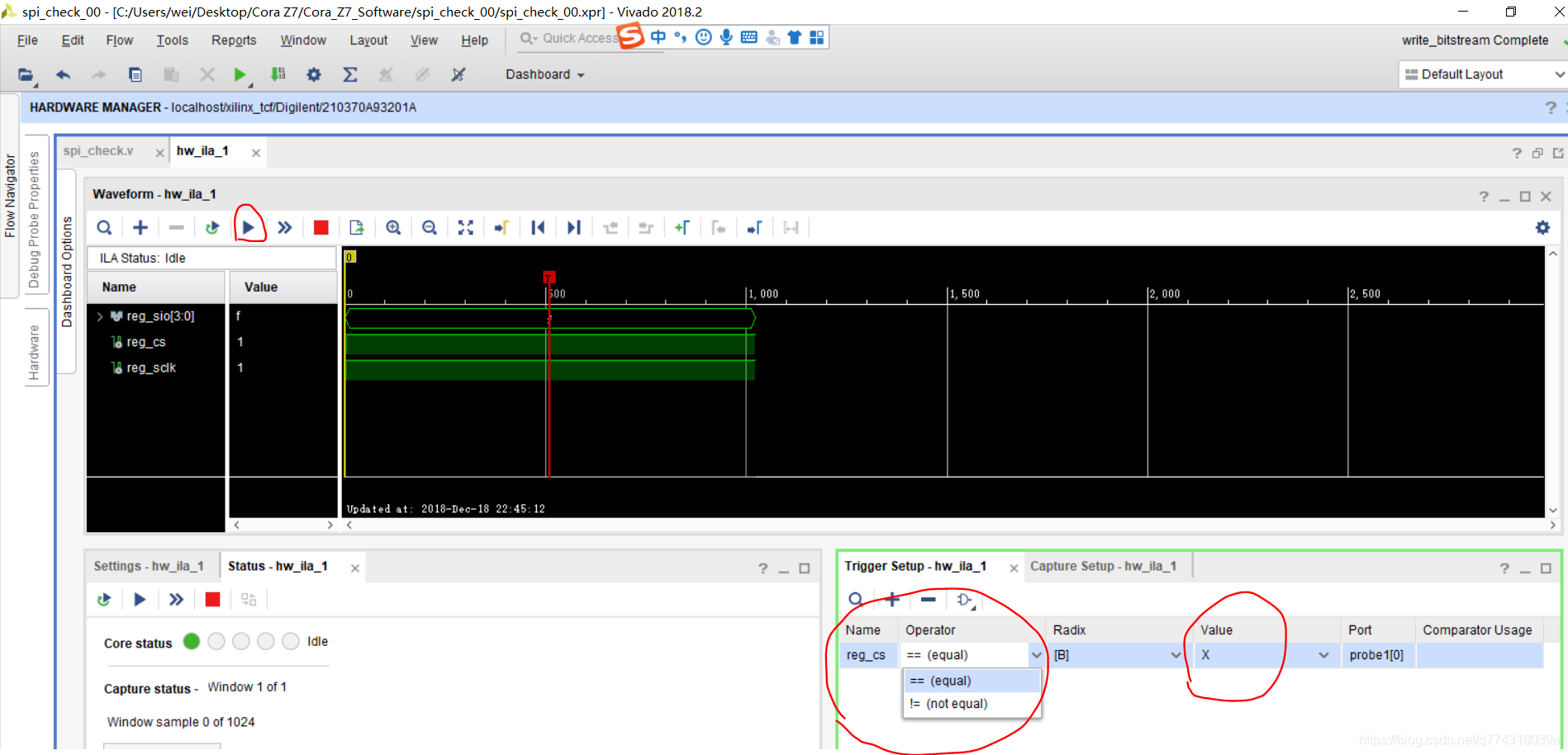

  1. Trigger. Add signals and set conditions, click start, when conditions occurred , ila will stop and show you waves.
