案例背景(共5页精讲)：该篇博客将告诉您：

• 将Vector VN1630A/VN1640A CAN/LIN Interface的I/O接口充当一个简易的“信号发生器”使用：高低电平(如TTL电平)和PWM波。
• 用作信号发生器，唤醒ECU控制器（硬件唤醒，如IG），或驱动设备。

目录

1 Vector VN1630A/VN1640A I/O的Digital output介绍

1.1 CANoe/CANalyzer工具的配置Vector I/O

1.2 运行的实际效果

结尾

---

优质博文推荐阅读（单击下方链接，即可跳转）：

Vector工具链

CAN Matrix DBC

CAN Matrix Arxml

1 Vector VN1630A/VN1640A I/O的Digital output介绍

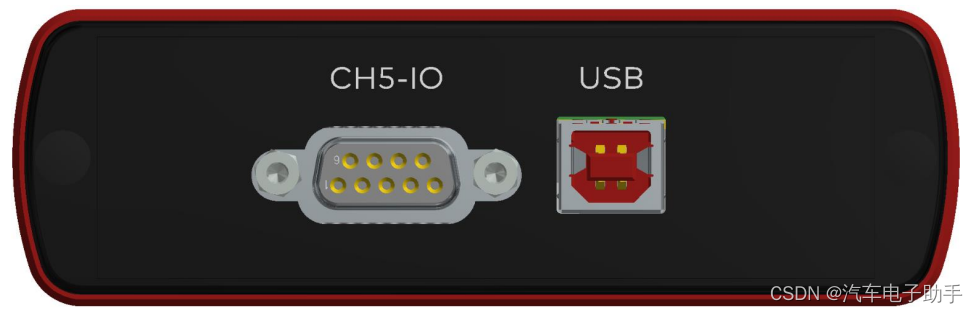

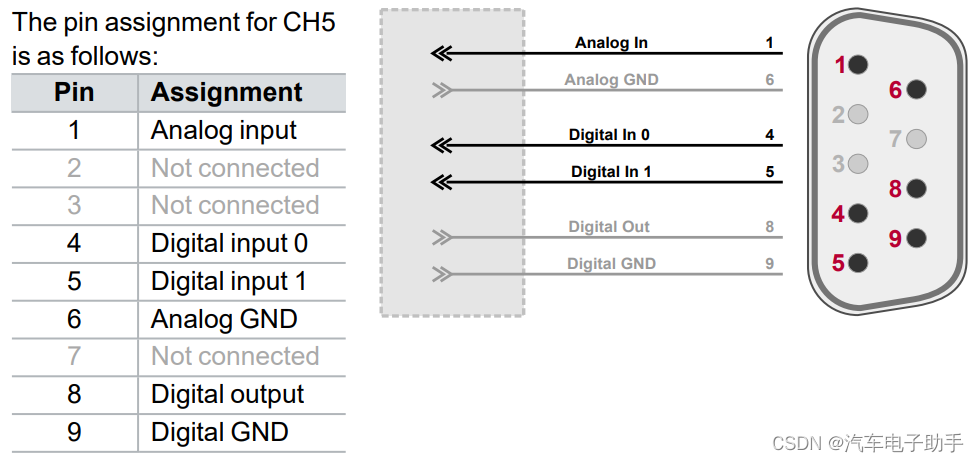

VN1630A/VN1640A有一个D-SUB9连接器（CH5），用于专门的digital-analog输入/输出任务。引脚(Analog input，Analog GND，Digital input 0，Digital input 1，Digital output，Digital GND)分配见图1-1和图1-2。

图1-1

图1-2

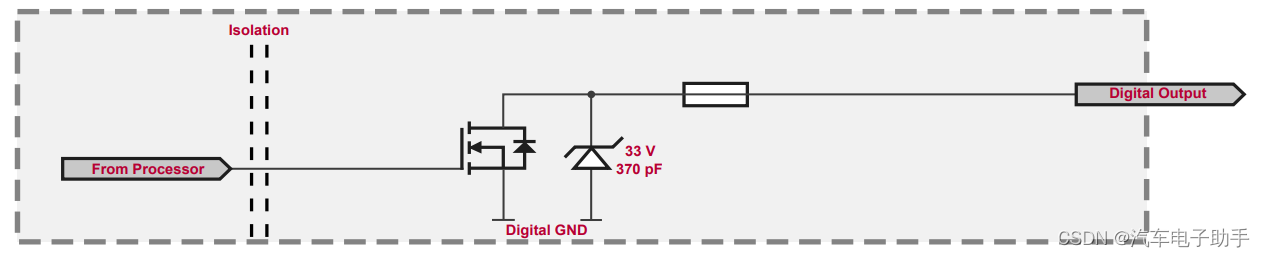

D-SUB9 (CH5 - IO)的DOUT内部“硬件电路”和“技术参数”见下图1-3和下表。

数字输出：

图1-3

Digital output

开漏Open Drain 外部电源高达32 V 电流最大500 mA 短路/过压保护

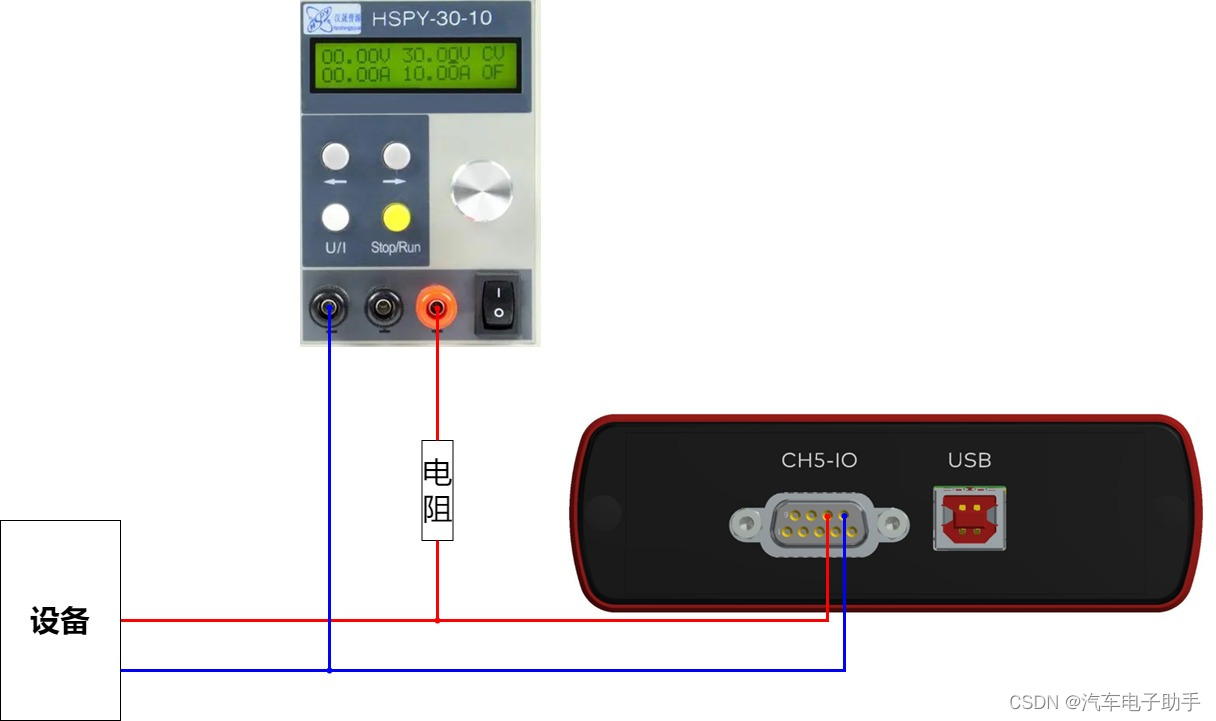

如上图1-3所示，Digital output开漏电路，当Processor输出低电平时，Digital output处于悬空状态。为了达到可控目的，在DB9（CH5）Digital output口外部上拉电阻，将Digital output上拉至电源（见图1-4）。

• 驱动电压大小取决于电源电压；
• 驱动电流大小取决于电源电压(V)/电阻(Ω)，单位A。

图1-4

1.1 CANoe/CANalyzer工具的配置Vector I/O

根据博文“【Vector VN1630 IO应用】-1-简易示波器https://blog.csdn.net/qfmzhu/article/details/130661592

” 中的“2.1.2 CANoe/CANalyzer工具的配置”章节的描述，完成Vector I/O的配置。

并在CAPL中，进行如下编辑：

on key 'a'
{
    // 将数字输出设置为 1
    @sysvar::IO::VN1600_1::DOUT = 1;
}


on key 'b'
{
    // 将数字输出设置为 0
    @sysvar::IO::VN1600_1::DOUT = 0;
}

1.2 运行的实际效果

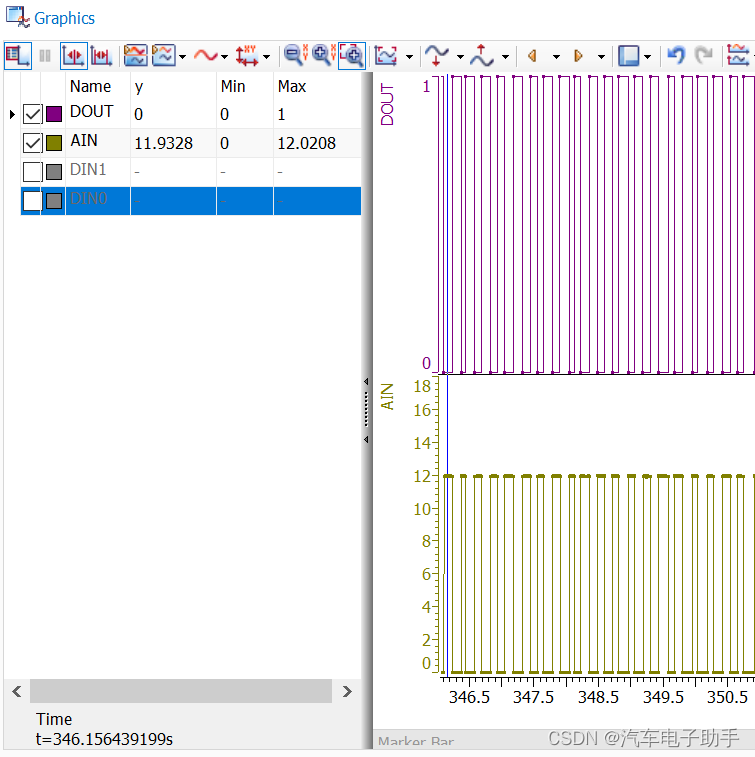

键盘按键a和b的切换，控制Digital output的输出。

注意：为了方便观察Digital output的使用，我们将Pin8: Digital output和Pin1: Analog input并接在一起；将Pin9: Digital GND和Pin6: Analog GND并接在一起。

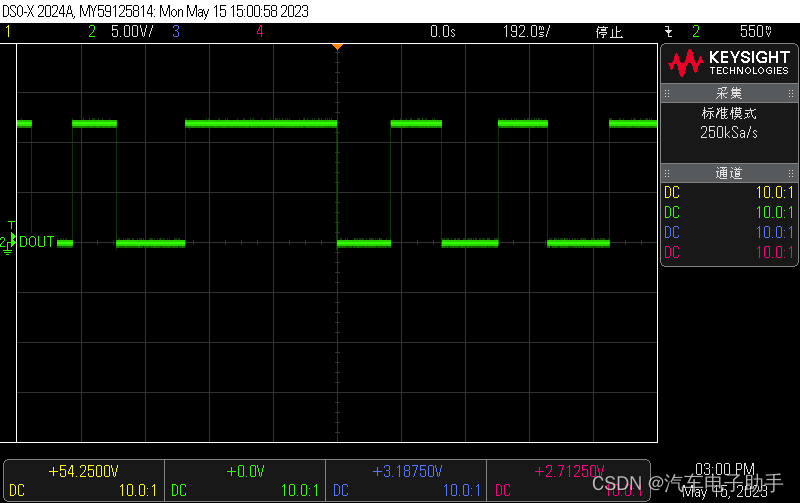

示波器下，Digital output的输出。
