半导体物理 第十章 半导体表面与MIS结构

原创 于 2025-03-24 22:01:00 发布 · 1.8k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习

文章目录

表面态概念

表面的特殊性

周期性势场中断；易受损伤，氧化，玷污；需要特殊保护措施；表面是制备器件的基础，如MOSFET。

理想表面

周期性势场规则中断，且外部势场为真空势。

理想一维晶体表面：每个裸露原子上面有一个悬挂键（未配对电子）。

真实表面

真实表面有自然氧化层，使表面态密度降低。

表面态密度有施主型和受主型。

表面电场效应

空间电荷层

半导体表面产生电场起因：外加偏压，功函数差，电荷（固定电荷、界面态等）。

半导体表面电荷应该分布在表面一定厚度中，这就是空间电荷层。

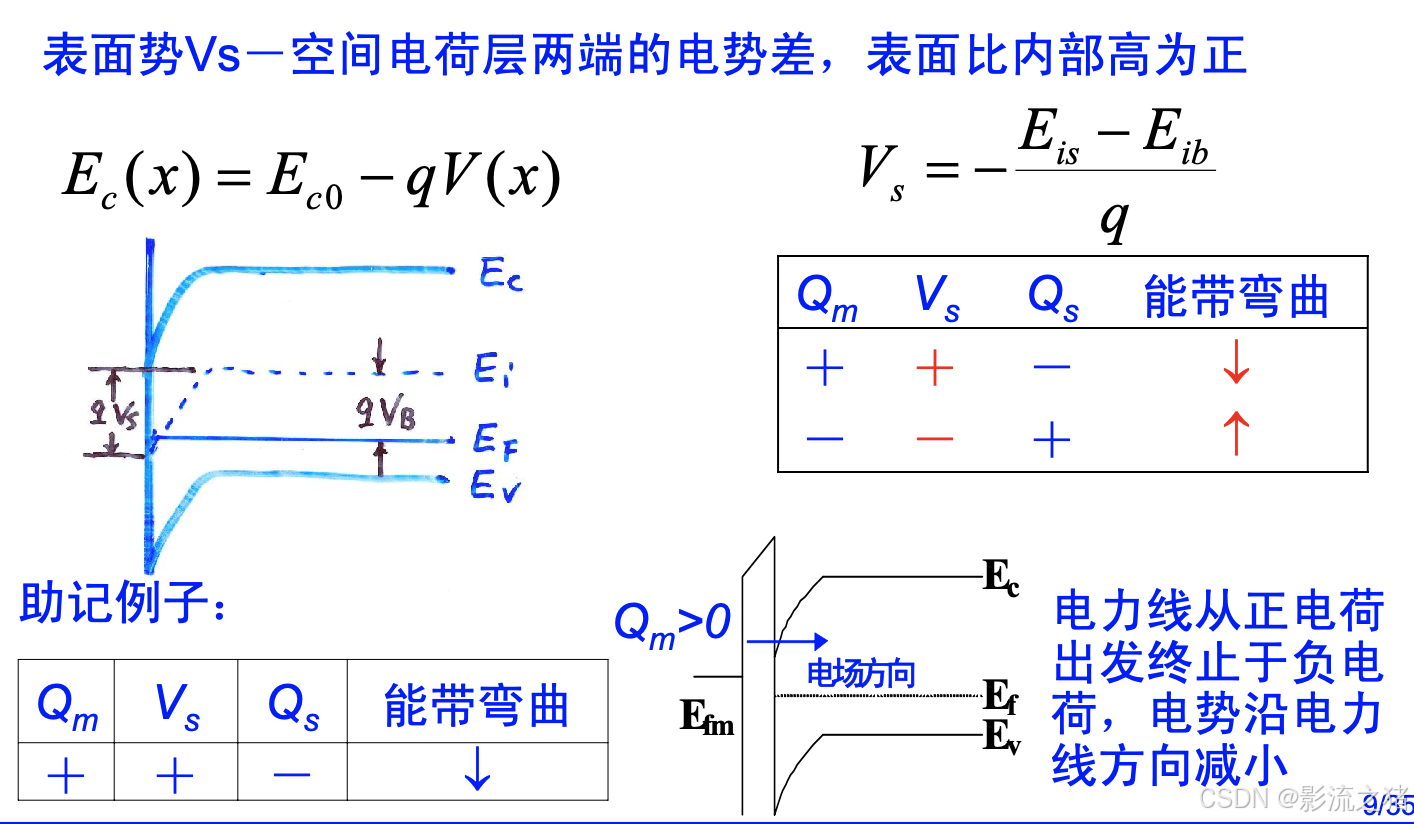

在这里插入图片描述

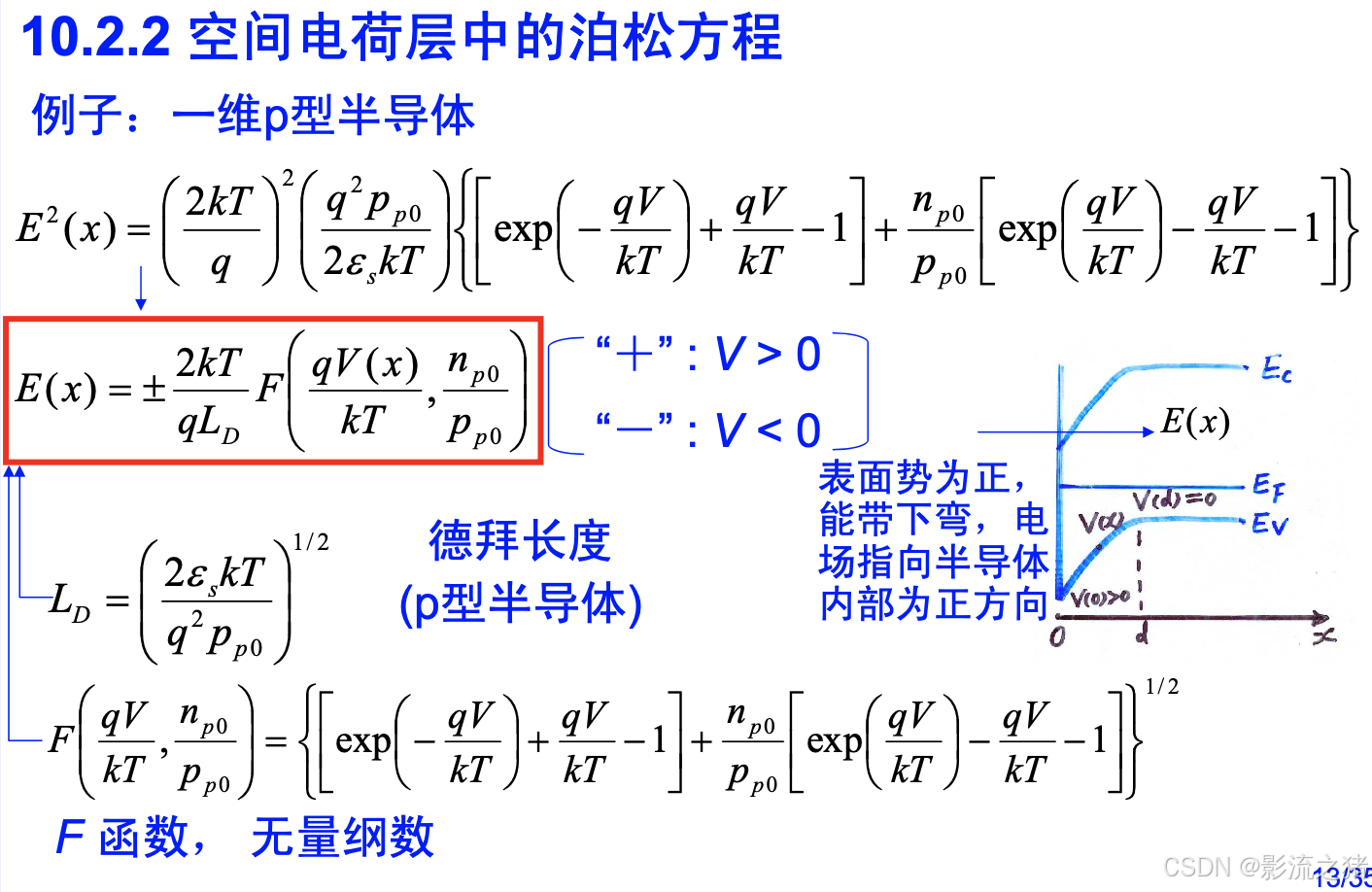

空间电荷层中的泊松方程

在这里插入图片描述

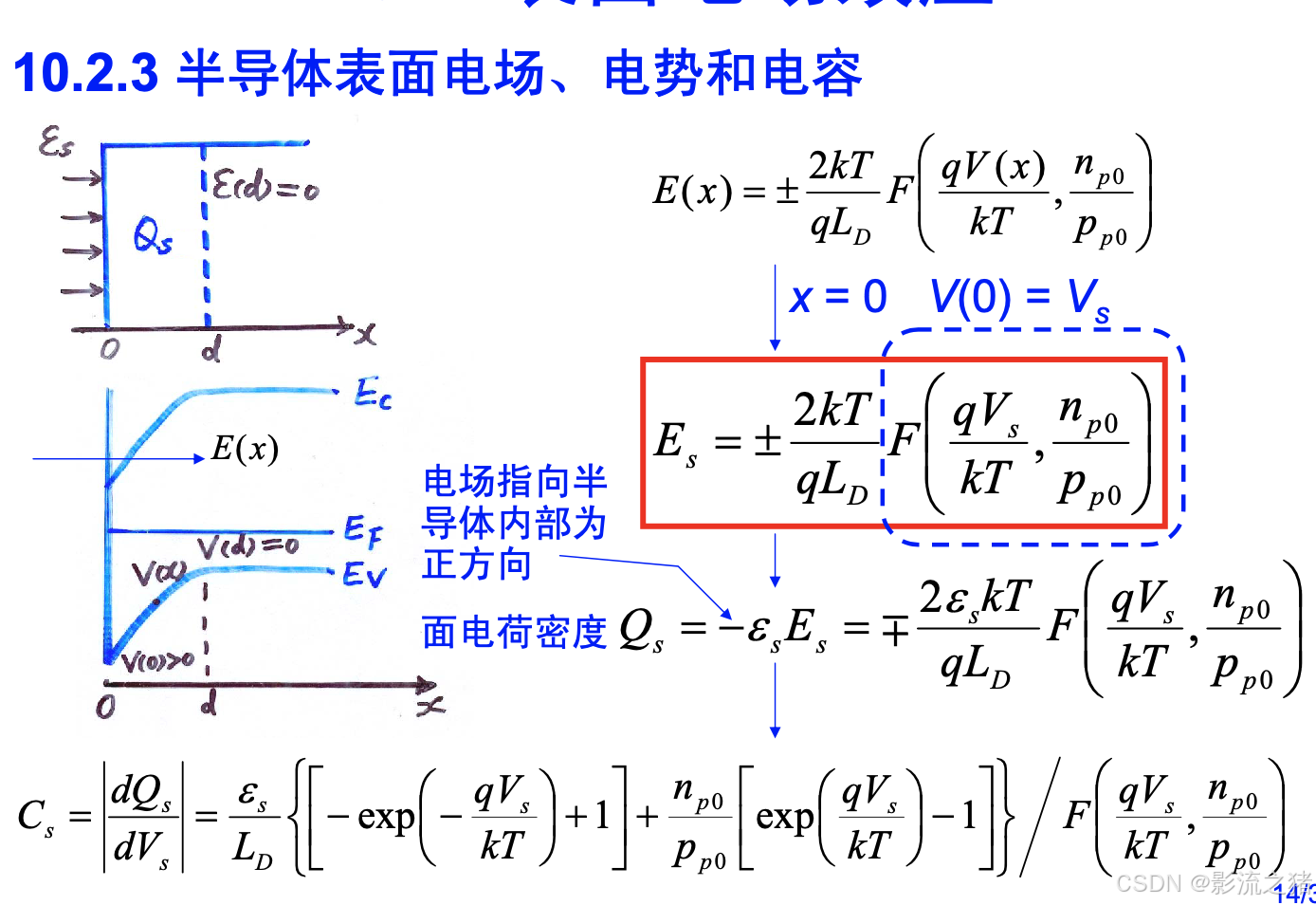

半导体表面电场、电势和电容

在这里插入图片描述

半导体表面层的五种基本状态

  1. 多子积累状态
  2. 平带状态
  3. 耗尽状态
  4. 反型状态
    1. 弱反型状态
    2. 强反型状态
