PX4、APM无人机仿真连接QGC地面站记录(udp连接、更改home点等)

本文介绍PX4与APM两种飞行控制系统在Gazebo环境下的仿真设置过程,包括执行仿真指令、连接地面站及更改Home点等内容。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

本文仅记录仿真指令,搭建安装不在此…

一. PX4

首先给飞控源码和子目录权限

chmod -R 777 PX4-Autopilot

1. gazebo 仿真

PX4 中 使用 gazebo 仿真,一般对应机型的指令如下:

Quadrotor                                                  make px4_sitl gazebo
Quadrotor with Optical Flow                                make px4_sitl gazebo_iris_opt_flow
3DR Solo (Quadrotor)                                       make px4_sitl gazebo_solo
Typhoon H480 (Hexrotor) (supports video streaming)         make px4_sitl gazebo_typhoon_h480
Standard Plane                                             make px4_sitl gazebo_plane
Standard Plane (with catapult launch)                      make px4_sitl gazebo_plane_catapult
Standard VTOL                                              make px4_sitl gazebo_standard_vtol
Tailsitter VTOL                                            make px4_sitl gazebo_tailsitter
Ackerman vehicle (UGV/Rover)                               make px4_sitl gazebo_rover
HippoCampus TUHH (UUV: Unmanned Underwater Vehicle)        make px4_sitl gazebo_uuv_hippocampus
Boat (USV: Unmanned Surface Vehicle)                       make px4_sitl gazebo_boat
Cloudship (Airship)                                        make px4_sitl gazebo_cloudship

1)旋翼测试

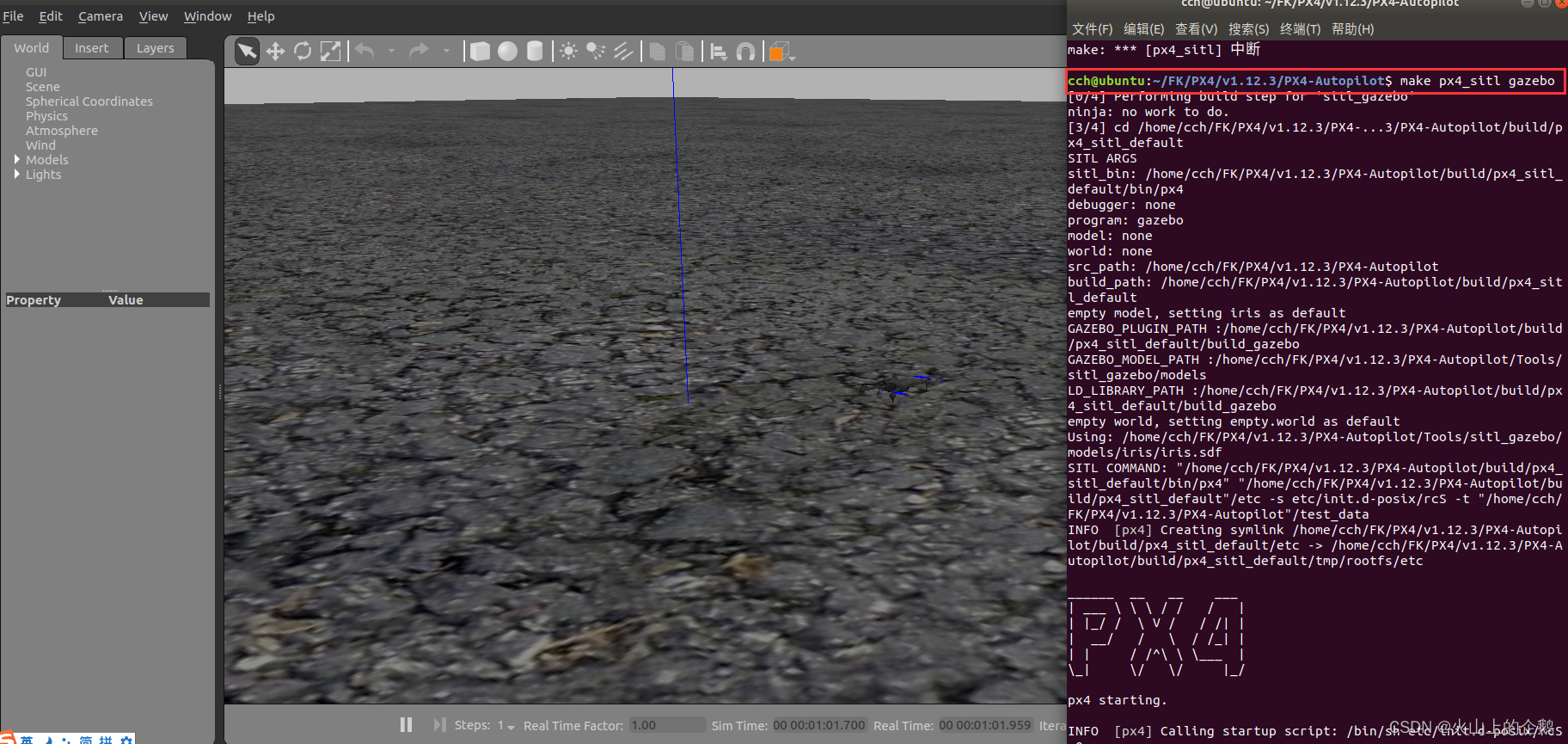

make px4_sitl gazebo

执行后,将会直接弹出如下:
在这里插入图片描述

第一次可能会卡主,不行的话,重新执行一遍就好

2)小车测试

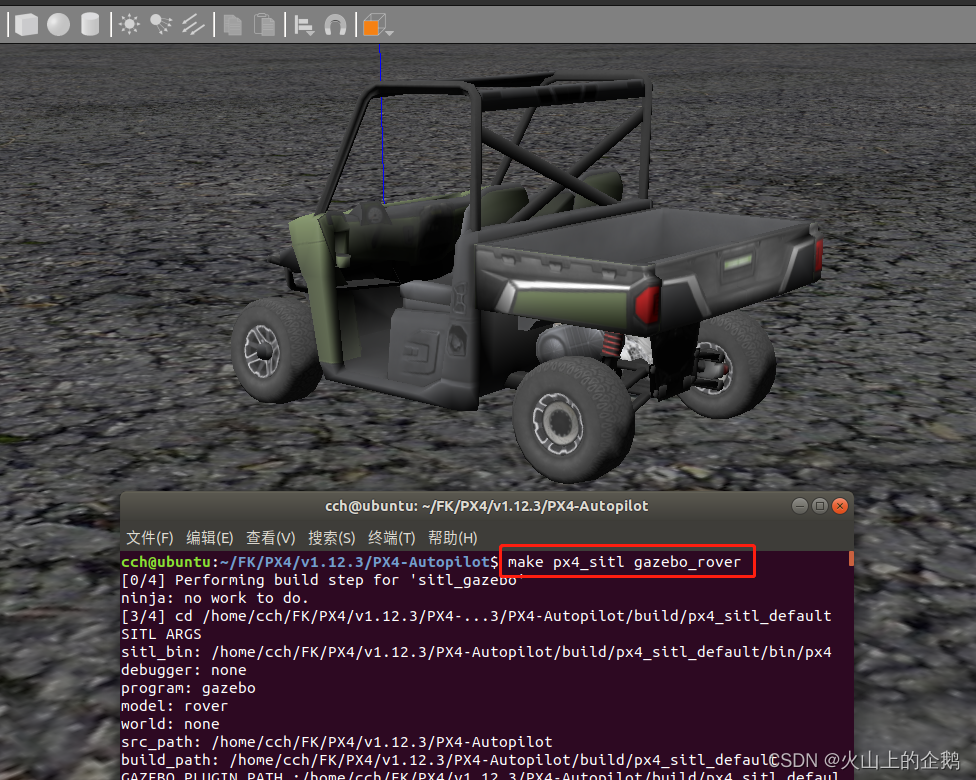

make px4_sitl gazebo_rover

执行后,将会直接弹出如下:

在这里插入图片描述

2. 连接地面站

与APM连接相似,命令略有不同

① Ubuntu 平台

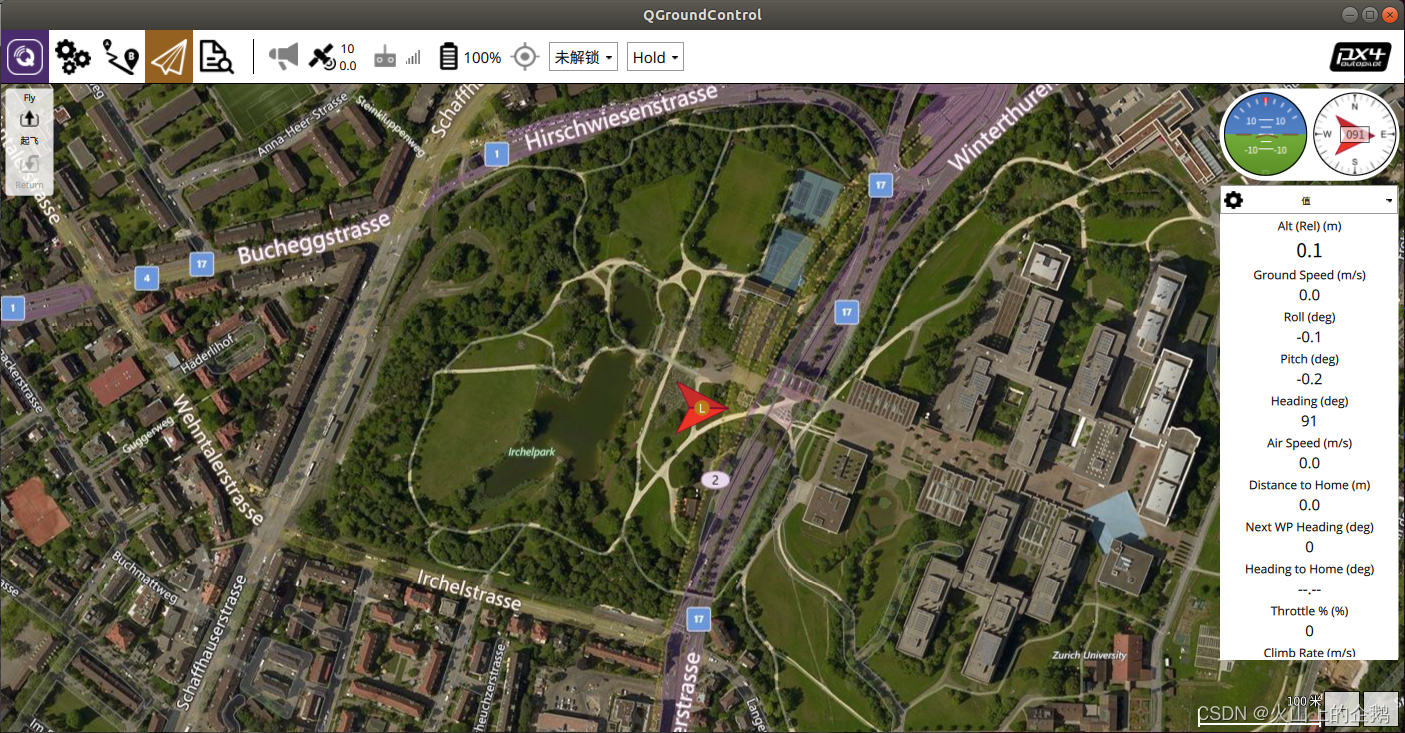

ubuntu 中运行QGC地面站软件,勾选了udp会自动连接的:
在这里插入图片描述
在这里插入图片描述

② Windows、Android 手机等平台(暂时没测试过不在同一网段的设备)

首先地面站也需要勾选udp的自动连接

然后创建Windows的 UDP 连接:(也可Android 手机等)

mavlink start -t 192.168.85.248 -u 14444

192.168.85.248 为Windows IP , 14444 为端口号,记得不能14550,因为会重复

在这里插入图片描述
QGC 连接后如下,截个双屏的:
在这里插入图片描述

3. 更改 Home点

此处定位到长沙的经纬度:

export PX4_HOME_LAT=28.197539
export PX4_HOME_LON=112.903970
export PX4_HOME_ALT=0
make px4_sitl gazebo       //执行仿真

其它命令如更改飞行速度、风速参考官方:

官方参考的 http://docs.px4.io/master/zh/simulation/gazebo.html

二、APM 仿真

1. 执行仿真指令

在APM源码,ArduCopter 下:

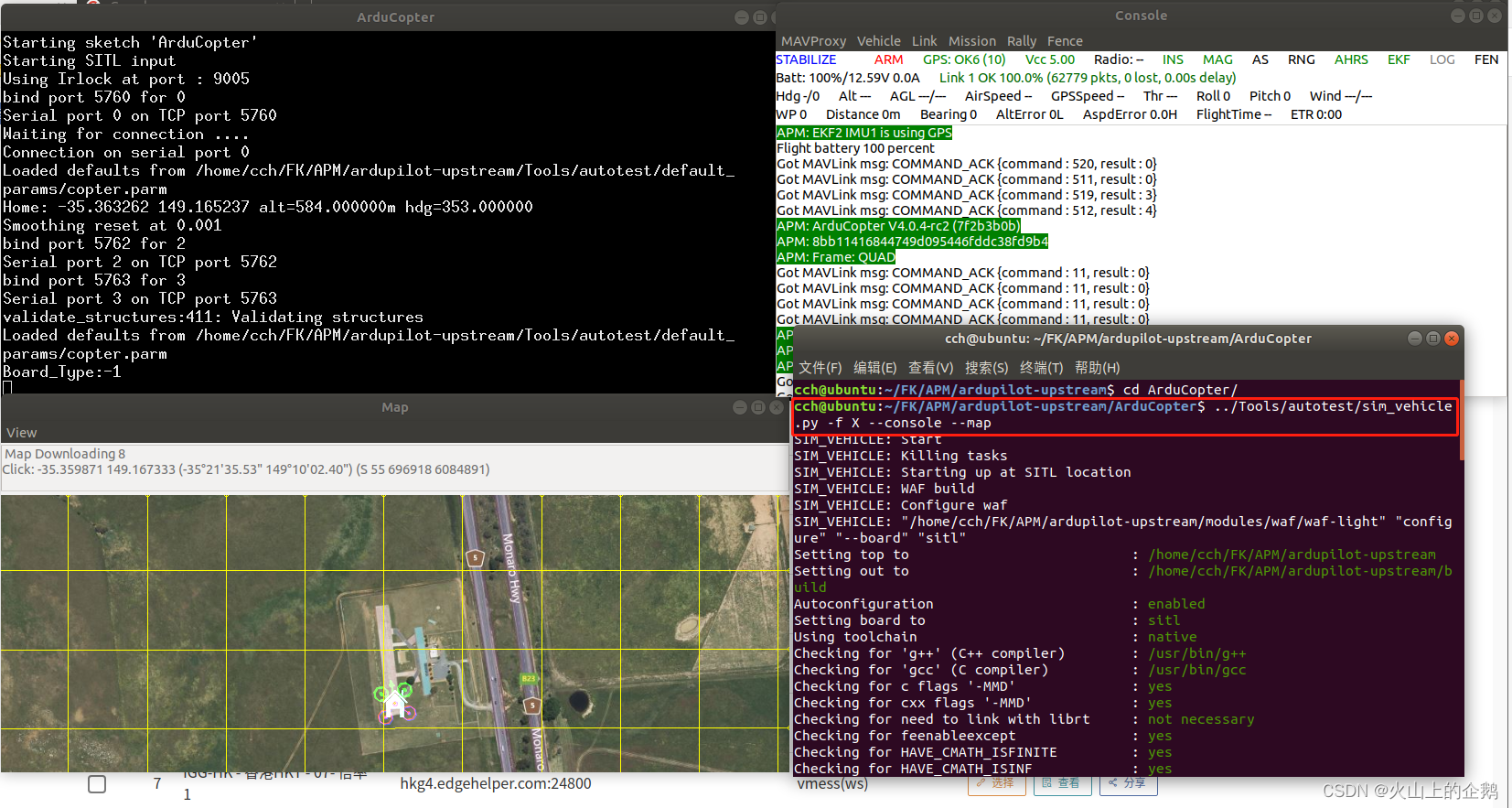

../Tools/autotest/sim_vehicle.py -f X --console --map
#加入-c是重新全部编译
-f X #旋翼
-f Rover

执行后:
在这里插入图片描述

2. 连接地面站

① Ubuntu 平台

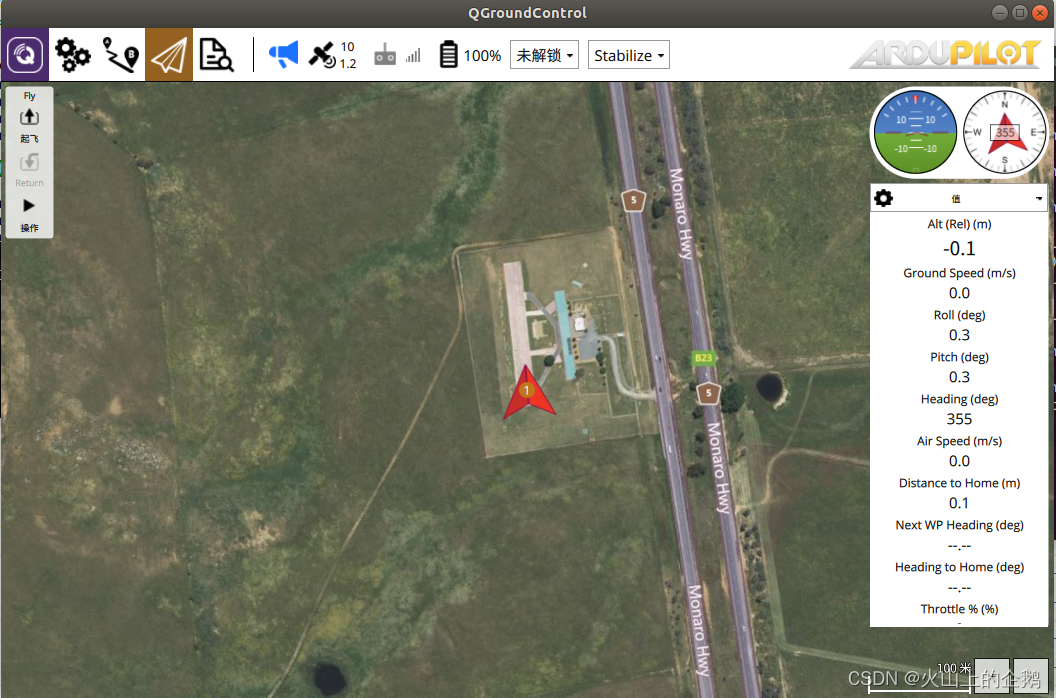

ubuntu 中运行QGC地面站软件,勾选了udp会自动连接的:
在这里插入图片描述
在这里插入图片描述
② Windows、Android 手机等平台(暂时没测试过不在同一网段的设备)

首先地面站也需要勾选udp的自动连接

然后创建 UDP 连接:(IP 为Windows、手机下的 IP 地址,端口号默认14550)

#output add 主机IP地址:UDP端口号
output add 192.168.85.148:14550

在这里插入图片描述

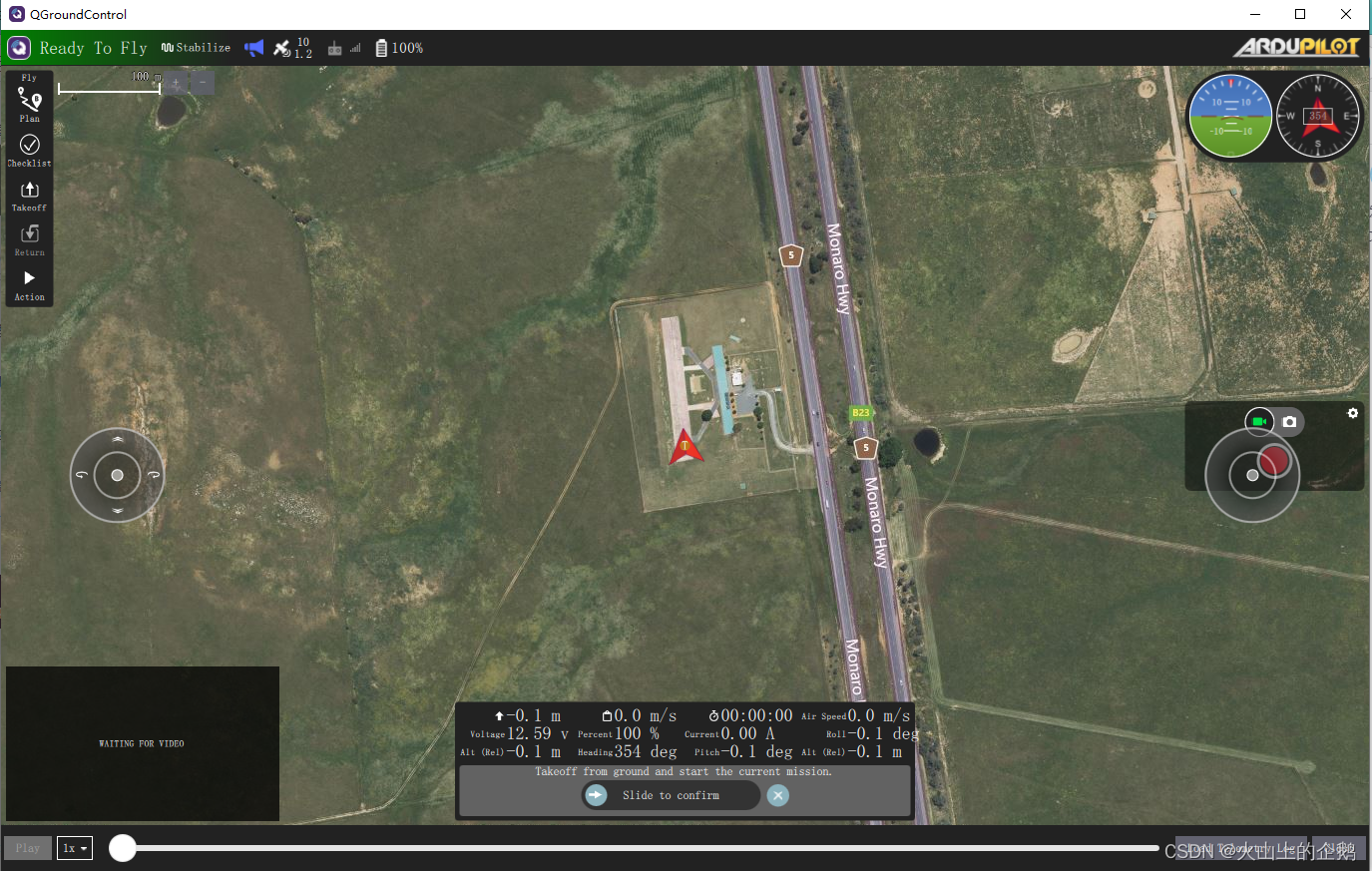

Windows下自动连接:
在这里插入图片描述

可以添加多个udp,同时连接多个地面站。

● 连接gazebo

记得都安装好后,

① 在APM源码中执行:

../Tools/autotest/sim_vehicle.py -f gazebo-iris --console --map
../Tools/autotest/sim_vehicle.py -f gazebo-iris --console --map -L Changsha

② 另开终端启动 gazebo:

gazebo --verbose worlds/iris_arducopter_runway.world

之后,QGC 会自动连接…

3. 更改 Home 点

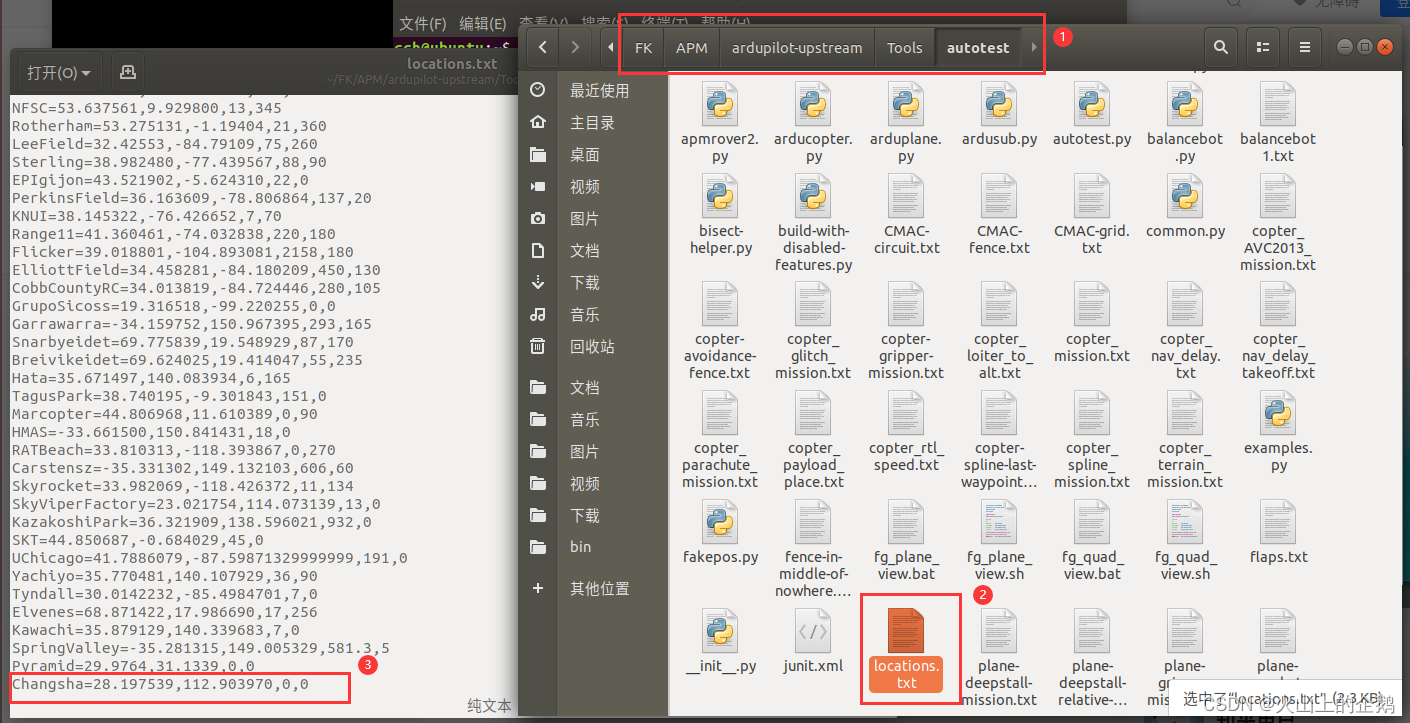

如图所示 在 locations.txt 中添加新的定位点:

Changsha=28.197539,112.903970,0,0

在这里插入图片描述
执行命令:

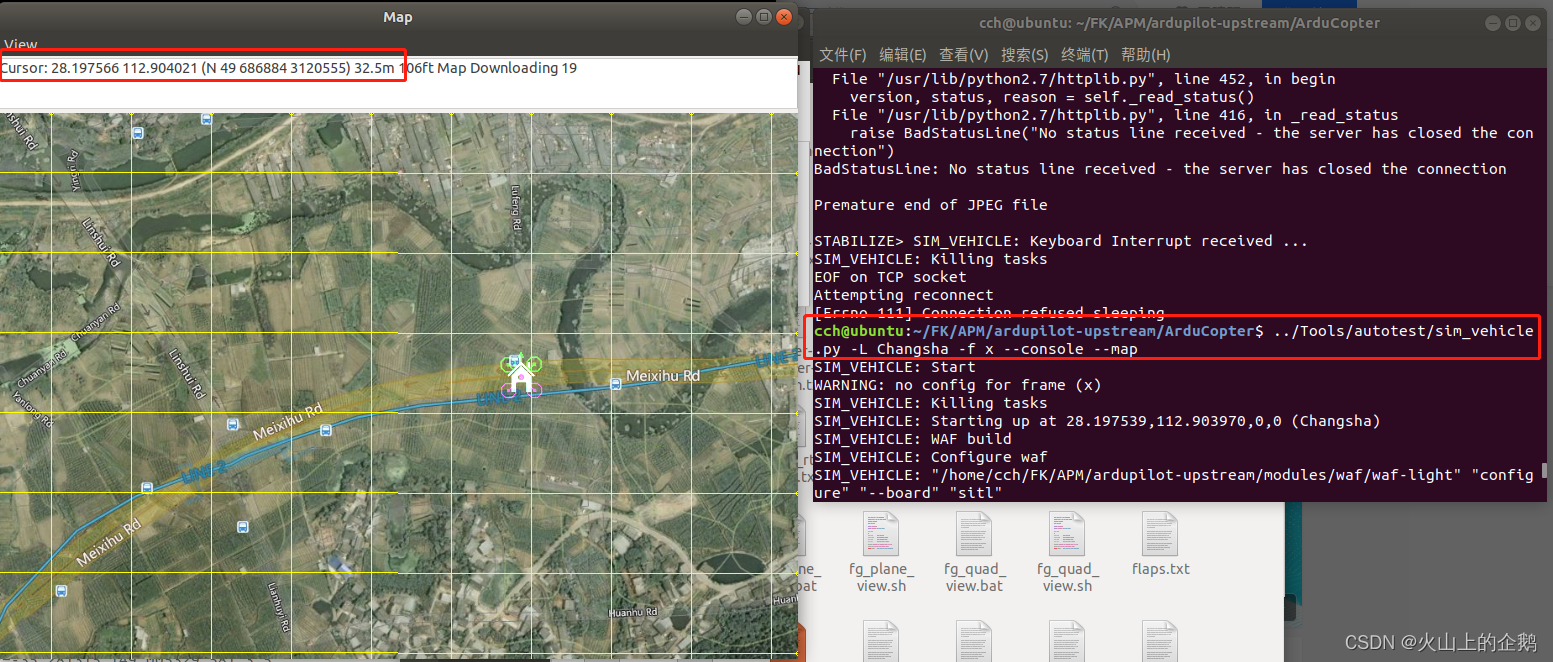

../Tools/autotest/sim_vehicle.py -L Changsha -f x --console --map
../Tools/autotest/sim_vehicle.py -L Changsha -f Rover --console --map

在这里插入图片描述
已经修改完定位点了,连接QGC即可!

可以参考这个:

ArduPilot+mavros+gazebo+QGC 联合仿真初体验
