本文详细介绍Vivado设计流程，包括工程模式和非工程模式下的设计实现过程。涵盖创建工程、添加设计文件、综合、仿真、实现约束、布局布线、生成比特流等关键步骤。同时提供Tcl脚本示例，帮助读者掌握Vivado设计自动化。
两种模式基本设计实现
这里以Vivado自带的wavegen为例，通过用Tcl脚本的方式分别执行Non-Project模式和Project模式。这实现需要将RTL文件放在Src文件夹下，约束文件放在XDC文件夹下，而IP放置在IP文件夹下。
该工程的GUI操作参见：https://blog.csdn.net/qq_26652069/article/details/90613366
1.工程模式下的设计方式
该模式下的基本实现过程包括：创建新的工程、创建/添加设计文件、RTL描述与分析、设计的综合和分析过程、设计的行为仿真、创建实现约束、设计实现和分析、设计时序仿真、生成编程文件、下载比特流到FPGA开发板上。

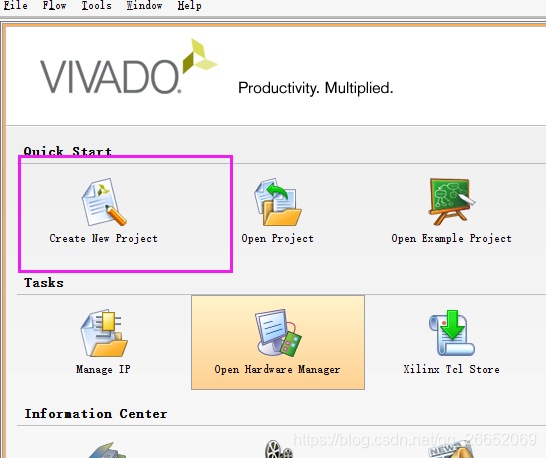

1.1创建工程

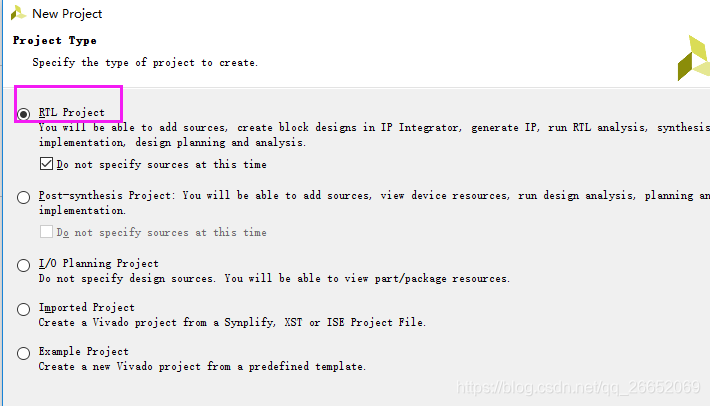

（1）RTL Project：该选项表示通过Vivado集成开发工具管理从RTL创建到生成比特流的整个设计过程。在这个过程中设计人员可以添加：
- RTL源文件；
- Xilinx IPCatalog内的IP；
- 用于层次化模块的EDIF网表；
- Vivado IP集成器内创建的BlockDesgin；
- 数字信号处理（DSP）源文件。
其中IP可以包含以下类型：
- Vivado自己生成的XCI文件；
- 由Core Generator工具生成的已经过时的XCO文件；
- 预编译的EDIF或者GNC格式的IP网表。
设计人员利用集成开发环境可以进行RTL分析、启动和管理综合与实现的运行过程、分析设计的运行结果、尝试不同的约束和实现策略，达到时序收敛。
（2）Post-synthesis Project: 该选项允许设计人员使用综合后的网表来创建工程。设计人员可通过Vivado中集成的综合工具、XSt或第三方的综合工具综合得到的网表。例如在Vivado中可以导入EDIF、NGC结构的system Verilog 或结构化的Verilog格式的网表，以及Vivado设计检查点文件（DCP文件）。
设计者可以通过集成开发环境进行 逻辑网表的分析和仿真、启动管理不同的实现运行过程（没有综合了）、分析布局布线的结果、尝试不同的约束和实现策略。
（3）I/O Planning Project ：该选项通过创建一个空的I/O规划工程，在设计的早期阶段就可以执行时钟资源和I/O的规划。开发人员可以在Vivado中定义I/O端口，也可以通过逗号分隔的值（CSV）或者XDC导入。
分配完IO后，Vivado工具可以创建CSV、XDC和RTL输出文件。当有可用的RTL源文件或者网表文件时，这些文件可用于设计的后期。
（4）Imported Project：该选项允许开发人员导入 原本由synplify、xst或者ISE设计套件所创建的RTL工程数据。通过该选项、将设计过渡到Vivado工具中。在导入这些文件时，同时也会导入工程的源文件和编译顺序，但是不导入实现的结果和工程的设置。详见：https://blog.csdn.net/qq_26652069/article/details/91902765
（5）Configure an Example Embedded Evaluation Board Design：从预定义的IP集成器模版设计创建 一个新的Vivado工程。
Tcl命令：
1.创建工程命令模板：（根据需要修改，默认是RTL工程）
create_project project_name/exampleDesigns/project_8 -part xc7vx485tffg1157-12.若想要.创建网表工程，按照下面模板输入命令
set_property design_mode GateLv1[current_fileset]3.可以输入下面的Tcl命令，在工程中添加设计源文件
add_files -norecurse -scan_for_includes ./designs/oneFlop.v4.通过一下命令将些文件放到当前工程的路径下

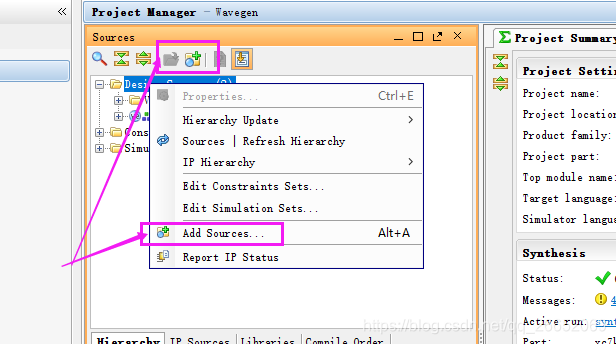

import_filles -norecurse ./oneFlop.v1.2创建并添加一个新的设计文件
1.3RTL详细描述
可以打开原理图查看RTL级原理图，这是对HDL详细描述的网表结构。但是要注意的是，在此阶段中是不能推断出IO缓冲区的。
1.4设计综合和分析
综合就是将RTL级设计转换成门级描述，这个过程会进行逻辑上的优化，并且映射到Xilinx器件原语。
综合过程中，需要了解：
首先必须综合设计，但没有用于约束编辑器的书序约束；
当综合后，可以使用约束向导初步定义时序约束。
- 综合工具使用XDC文件约束驱动综合的优化，因此必须存在XDC文件；
- 时许约束上的考虑：
1.5行为级仿真
创建或添加仿真文件，进行仿真。
1.6 创建实现约束
实现约束的原理：综合后会生成综合网表，此时综合网表就可以与约束文件XDC或者Tcl脚本一起加载到存储器中，用于后续的实现过程。
1.6.1 IO规划器（I/O Planning）功能

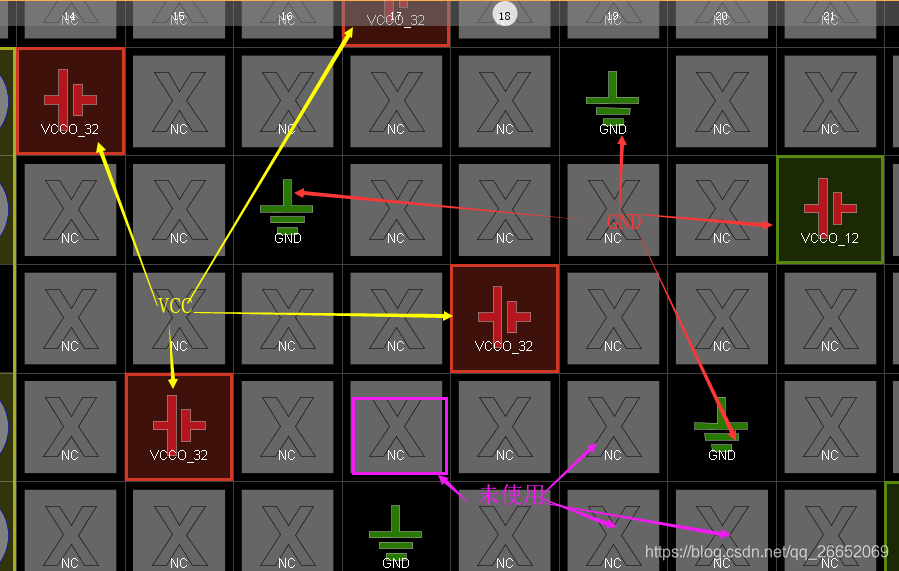

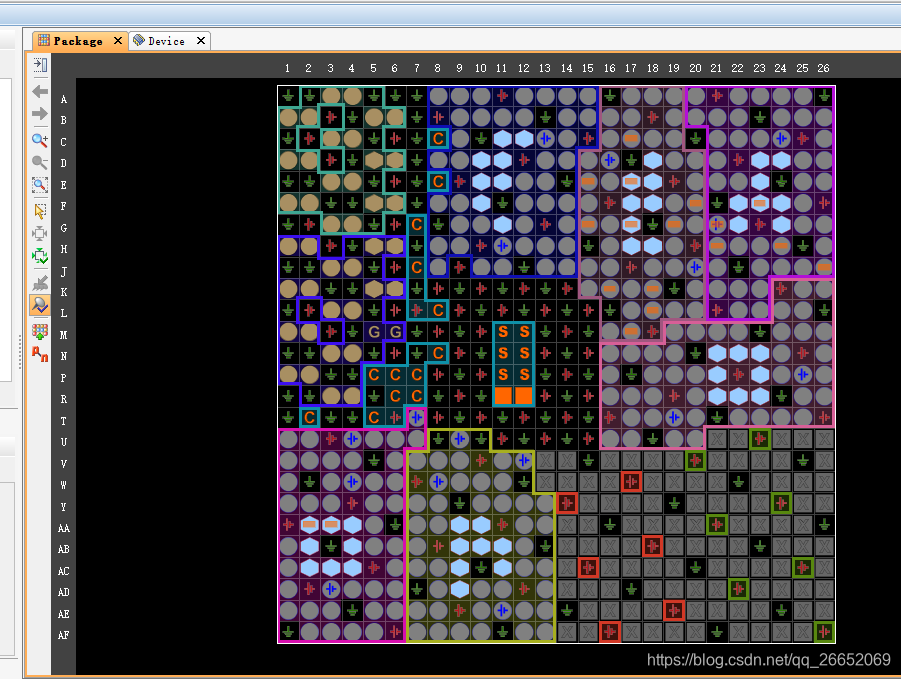

可以通过I/O规划器实现约束引脚位置。器件的封装图提供了封装引脚、晶圆焊盘和I/O组，这样方便理解I/O组合逻辑之间的关系。

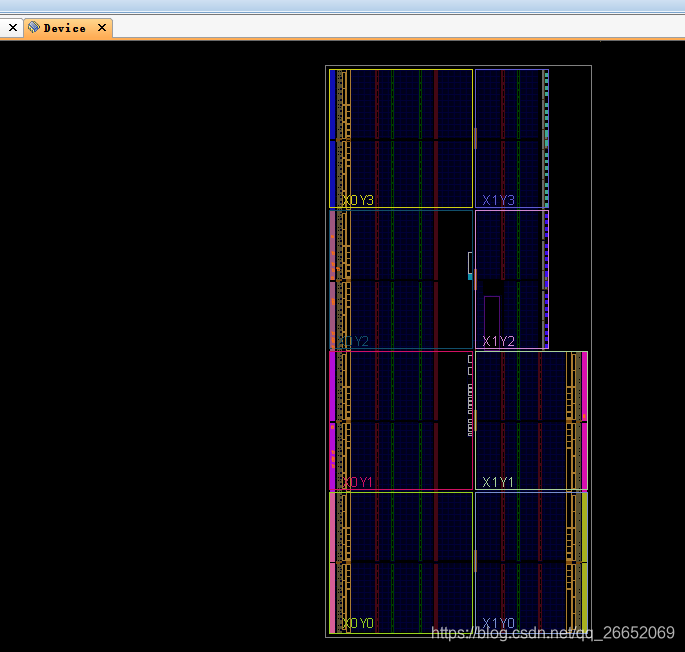

器件视图中，引脚之间的不同颜色区域标识了I/O组；同时显示 了差分对。

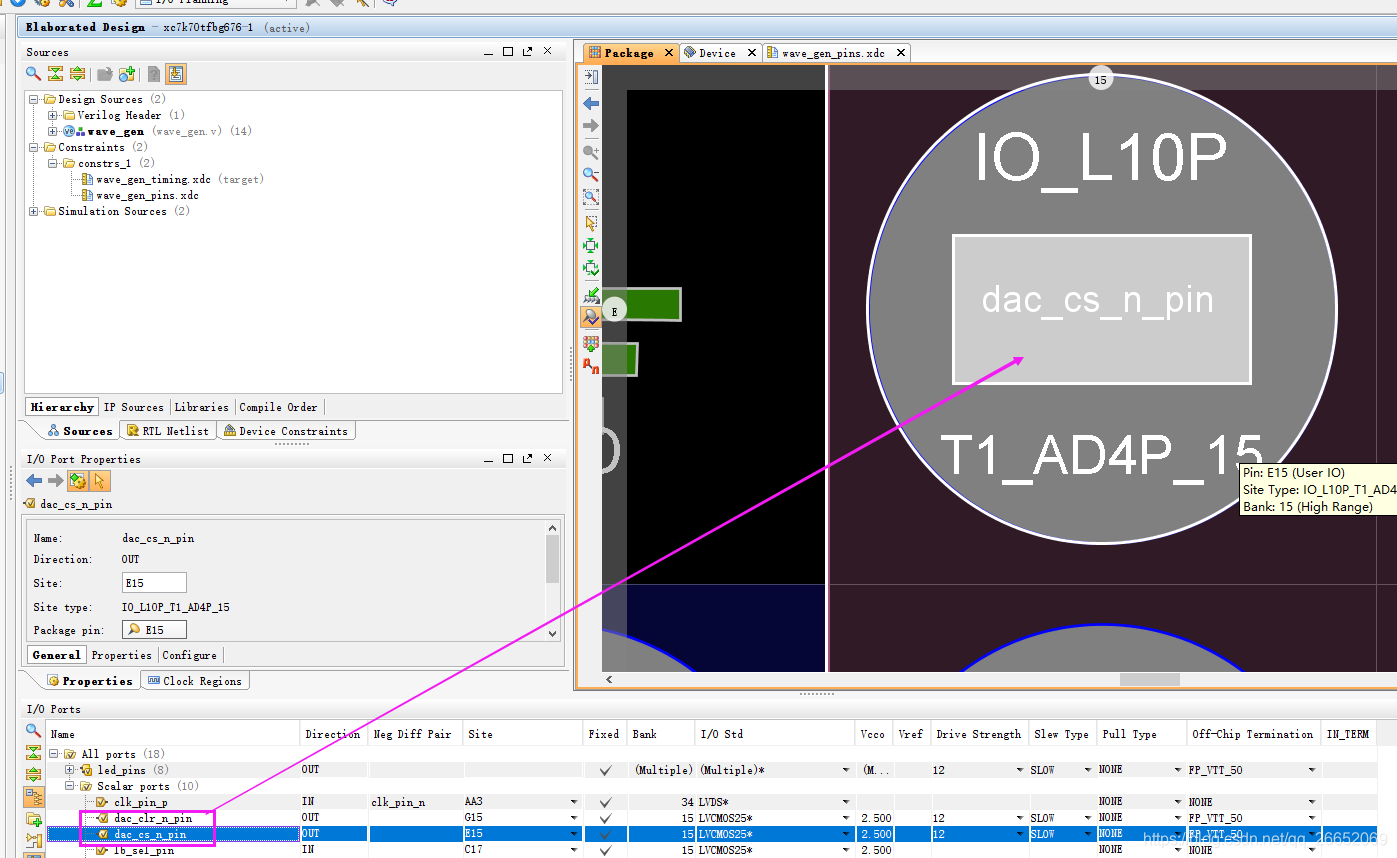

封装 引脚视图的功能表现在：
- 显示了I/O封装规范和分配的状态，允许设计这查看Trace延迟和引脚类型、典雅标准和差分对。；
- 在一个I/O组内，可以以一个组或列表的形式显示引脚。
- 拖拽时，图表显示引脚和I/O组布局状态。
可以在上面两幅中的任一个中分配I/O端口。
1.6.2 实现约束
（1）I/O Planning GUI操作实现

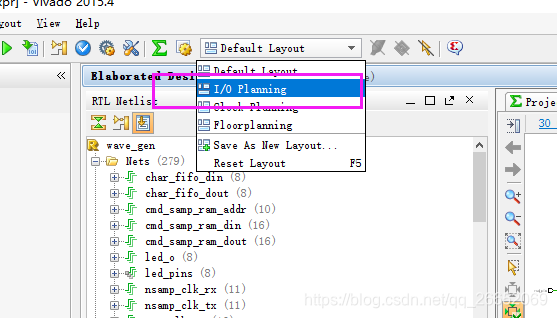

通过I/O planning图像界面进行端口配置。先创建约束文件**.xdc，综合完成后需要打开综合后设计后在下图中才会有“I/O Planning”选项，选择“I/O Planning”。

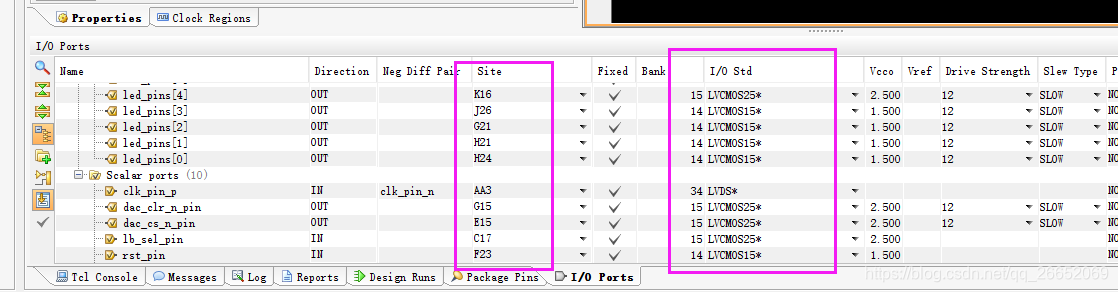

在I/O Ports窗口中，进行端口分配：在site标题下为信号分配FPGA上的引脚，并且在I/O Std标题下，为每个逻辑端口定义其I/O电气标准。
窗口中显示了工程中定义的所有端口，将总线分组到可扩展的文件夹，将端口显示为一组总线或列表形式以及图标标识I/O端口的方向和状态。

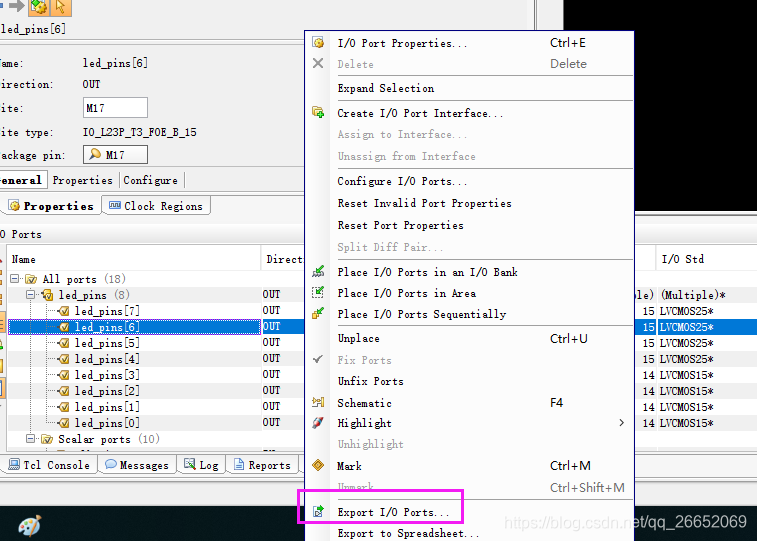

分配完FPGA引脚后，右击选择“Export I/O Ports”，在唐初的对话框中选中XDC，并将导出路径指向当前工程中之前建立好的**.xdc。点击OK完成，如此当打开这个xdc文件后，原本空白文档就会有对应的约束代码了。
（2） 通过文本输入设置实现约束
除了通过前面的图形化操作进行约束外，还可以直接在XDC文件中按照语法规则输入约束代码来对引脚进行约束。
I/O约束的语法有：
1）I/O引脚分配设置命令
set_property PACKAGE_PIN <pin_name>[get_ports <信号名>]2）I/O引脚的驱动能力设置命令
set_property DRIVE<2 4 6 8 12 16 24>[get_ports<信号名>]3）I/O引脚电气标准设置命令
set_property IOSTANDARD<IO电压标准>[get_ports<信号名>]4）I/O引脚抖动设置命令
set_property SLEW<SLOW｜FAST>【get_ports<信号名>】5）I/O引脚上拉设置命令
set_property PULLUP true [get_ports <信号名>]6）I/O引脚下拉设置命令
set_property PLLDOWN true [get_ports<信号名>]其他I/O约束命令参考Xilinx官方手册。
1.7实现和分析
1.8时序仿真
1.9生成比特文件
1.10下载比特流文件到FPGA
2. 非工程模式基本设计实现
2.1基本命令和功能
（1）首先掌握非工程模式下的基本命令列表
| 命令 | 功能 |
| read_edif | 将EDIF或NGC网表导入当前工程的设计源文件集合中 |
| read_verilog | 读入用于非工程模式会话Verilog（.v）和System Verilog （.sv）源文件 |
| read_vhdl | 读入用于非工程模式会话的VHDL（.vhd或vhdl）源文件 |
| read_ip | 读入用于非工程模式会话的已经存在的IP（.xco或.xci）工程文件。使用来自.xco IP工程的.ngc网表。对于.xci IP，使用RTL用于编译；或者如果存在网表，则使用网表。 |
| read_xdc | 读入用于非工程模式会话的.sdc或者.xdc文件 |
| set_param set_property | 用于多个目的。例如，它可以定义设计配置、工具设置等 |
| link_design | 如果会话中使用网表文件，则对设计进行编译，用于综合目的 |
| synth_desgin | 启动Vivado综合，包含有设计顶层模块名字和目标器件参数。 |
| opt_desgin | 执行高层次设计优化 |
| power_opt_design | 执行智能时钟门控，用于降低系统的整体功耗（可选） |
| place_desgin | 对设计进行布局 |
| phys_opt_design | 执行物理逻辑优化，以改善时序和布线能力（可选） |
| route_design | 对设计进行布线 |
| report_* | 运行多个标准的报告，可以在设计过程中的任何一个阶段运行它 |
| write_bitstream | 生成一个比特流文件，并且运行DRC |
| write_checkpoint read_checkpoint | 在设计流程的任何点保存设计。一个设计检查点由网表和约束构成，它们在设计流程的该点进行了优化，以包含实现的结果 |
| start_gui stop_gui | 用于调用在存储器中当前设计的Vivado集成开发环境 |
（2）典型的Tcl脚本的使用
#将工作目录切换到指定目录下，设计的相关文件(属于输入文件)存放在该目录下
cd {F:\Vivado\file}
#define the output Directory area设置输出文件存放路径，比如生成的一些报告，日志，网表等文件
set outputDir ./wavegen_output
file mkdir $outputDir
#Set basic information
set top wave_gen
set part xc7k70tfbg676-1
#read IP files into in-memory
read_ip [glob -nocomplain ./ip/*.xcix]
#Read design files into in-memory
read_verilog [glob -nocomplain ./src/*.v*]
set_property FILE_TYPE "Verilog Header" [get_files clogb2.vh]
puts "Degin files reading successfully!"
#Read design constraints files into in-memory
read_xdc [glob -nocomplain ./xdc/*.xdc]
puts "Design files reading successfully!"
#Synthesis
synth_design -part $part -top $top
write_checkpoint -force $outputDir/${top}_synth.dcp
report_timing_summary -file $outputDir/post_synth_timing_summary.rpt
report_utilization -file $outputDir/post_synth_util.rpt
#opt 优化
opt_design -directive Explore
write_checkpoint -force $outputDir/${top}_opt.dcp
#place布局
place_design -directive Explore
write_checkpoint -force $outputDir/${top}_placed.dcp
report_utilization -file $outputDir/post_place_util_rpt
report_timing_summary -file $outputDir/post_place_timing_summary.rpt
if{[get_property SLACK [get_timing_paths -max_paths 1 -nworst 1 -setup]] < 0} {
puts "Found setup timing violations => running physical optimization"
}
#Route 布线
route_design -directive Explore
write_checkpoint -force $outputDir/${top}_routed.dcp
report_route_status -file $outputDir/post_route_status.rpt
report_timing_summary -file $outputDir/post_route_timing_summary.rpt
report_utilization -file $outputDir/post_route_util_rpt
report_drc -file $outputDir/pose_route_drc.rpt
#Bitgen 生成比特流
write_bitstream -force $outputDir/${top}.bit2.2
参考资料：
Xilinx 官方手册（Tcl或XDC相关的：ug894,ug895,ug903），《Vivado从此开始》、《Xilinx FPGA权威设计指南》（看中文版的话就买后面两本，看官方手册也可以）。
