altium designer执行DRC检查+消除绿色错误

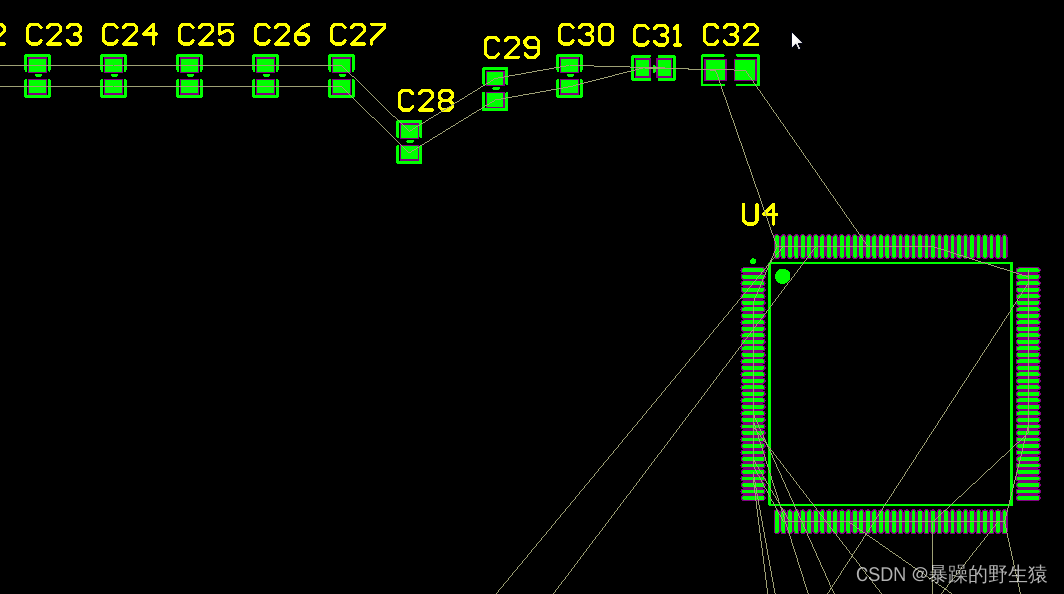

由原理图生成PCB以后，各种显示绿色(也即PCB报错)，如下图：

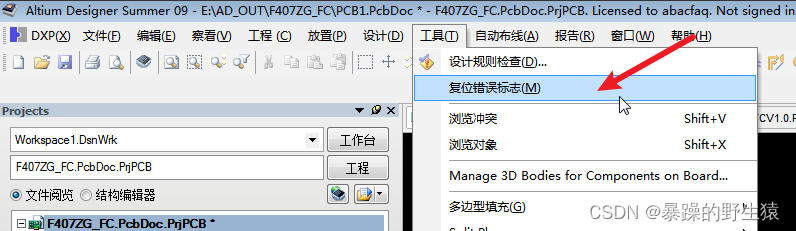

 绿色的原因是DRC（Design Rule Check）检查未通过。解决方法是正确设置规则。但是在此之前，为了观感，我们先掩耳盗铃一下：临时清除绿色，步骤是：菜单栏->工具->复位错误标志。

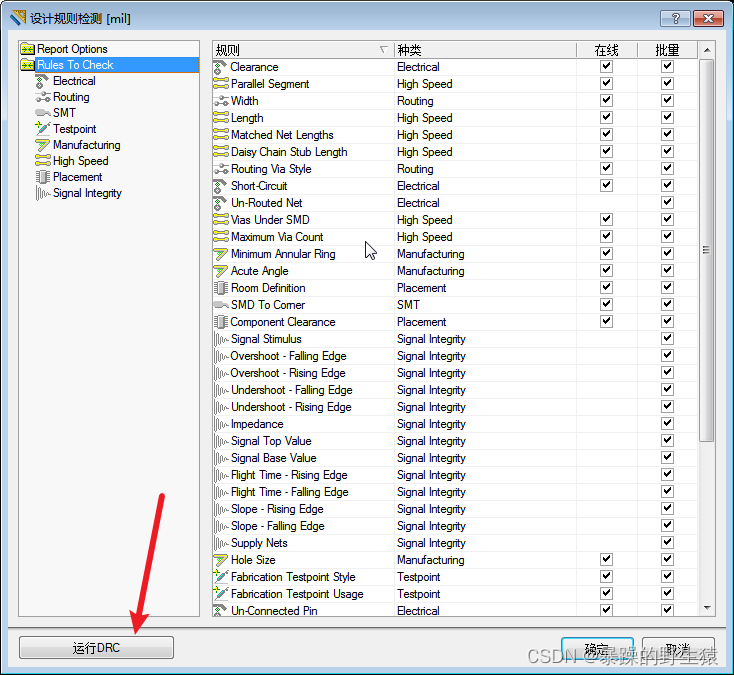

然后：打开菜单栏->工具->设计规则检查，见下图，点击“执行DRC”，可以运行一次检查。

其中：“在线”指的是画PCB时实时检查，“批量”指的是，点击运行DRC按钮后才检查一次。

可见，在线DRC是对电脑CPU的配置要求是比较高的，对于熟练的工程师来说，可以先关掉在线DRC。

 一般设置完规则以后，需要全选所有元件，移动一下，DRC检查结果才能更新（我也不知道为啥要这样，反正你必须得动一下，建议用键盘移动，然后立即挪回来）
