一、Cloth组件解释
二、基本使用
三、人物衣服
参考
完结

一、Cloth组件解释

基本介绍

Cloth只能必须和Skinned Mesh Renderer搭配使用, 但是这不代表使用简单的物体时还必须在Max中导出一个带有蒙皮信息的FBX, 其实可以新建一个GameObject然后赋予Cloth组件, 这会自动添加Skinned Mesh Renderer组件, 然后在Skinned Mesh Renderer组件中赋予基本体的Mesh上去并且设置正确的材质也完全可以

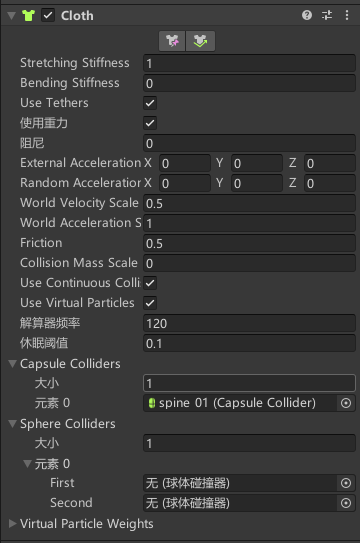

在这里插入图片描述
Stretching Stiffness: 拉扯硬度.
Bending Stiffness: 弯曲硬度.
Use Tethers: 默认开启, 用于方式过度拉伸
Use Gravity: 是否使用世界重力.
Damping: 阻尼会应用于每个布料顶点. 要想打造看上去抖动更小的布料, 可以试试这个.
External Acceleration: 常量外力.
Random Acceleration: 随机外力.
World Velocity Scale: 与World Acceleration Scale共同组成布料的GameObject.transfrom的运动会对物理模拟造成的影响比例.
World Acceleration Scale: 与World Velocity Scale共同组成布料的GameObject.transfrom的运动会对物理模拟造成的影响比例.
Friction: 当布料碰到在这个列表中存在的Collider时所产生的摩擦力, 这只会影响布料的模拟. 上面说过了布料的物理模拟是单向的
Collision Mass Scale: How much to increase mass of colliding particles. 这个参数我不懂, 求补充
Use Continuous Collision: 使用Continuous Collision, 增加消耗, 减少直接穿透碰撞的几率
Use Virtual Particles: Add one virtual particle per triangle to improve collision stability
Solver Frequency: Number of solver iterations per second. 显然是一个优化参数, 默认120很高了, 我可以试着调低一些
Sleep Threshold: 静止阈值.
Capsule Colliders: 要对布料产生交互的胶囊碰撞体
Sphere Colliders: 要对布料产生交互的ClothSphereColliderPairs. 可以理解为他是按照一组来的, 一组中可以只有一个SphereCollider, 也可以有两个, 当有两个的时候, 那么这两个SphereCollider会在布料的碰撞系统中被”焊接”起来. 这样就允许通过两个大小不同的SphereCollider来组合成一个圆锥形状的碰撞体了.

出于性能的考虑, 可以对Cloth产生影响的Collider只有两种

SphereCollider以及CapsuleCollider, 但是SphereCollider可以赋予两个为一组(当然了还可以只赋予一个, 第二个保持null), 那么通过组合这两个SphereCollider可以出现第三种, Unity会将这组的两个SphereCollider进行相连, 那么就可以有圆锥形的Collider
在这里插入图片描述

打开编辑模式

按这个
在这里插入图片描述
来打开编辑Constraint模式

Visualization：这里能够选择当前在Scene视图中预览Max Distance还是Surface Penetration. (这两者二选一), 还能选择是否让操作影响视口背面的顶点

Max Distance（最大距离）：可以设置每个顶点最大可移动距离. 最常用的用法是将不能动的顶点的Max Distance设置为0

Surface Penetration（表面渗透）：控制的是顶点最大可以嵌入到Mesh里面的程度. 在布料网格顶点比较稀疏的情况下可以明显对比出差别

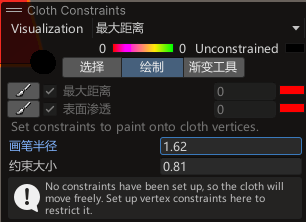

绘制

在这里插入图片描述
在绘制模式中, 这个按钮代表要绘制

这里设置的值

二、基本使用

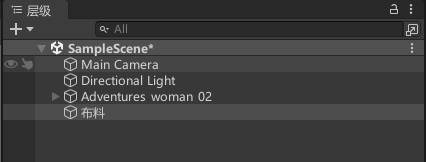

1. 创建出一个空物体

在这里插入图片描述

2. 在空物体上添加cloth组件，可以直接点击Add Component搜索cloth添加，也可以在工具栏 Component–>physics–>cloth选择添加。添加后自动添加两个组件：

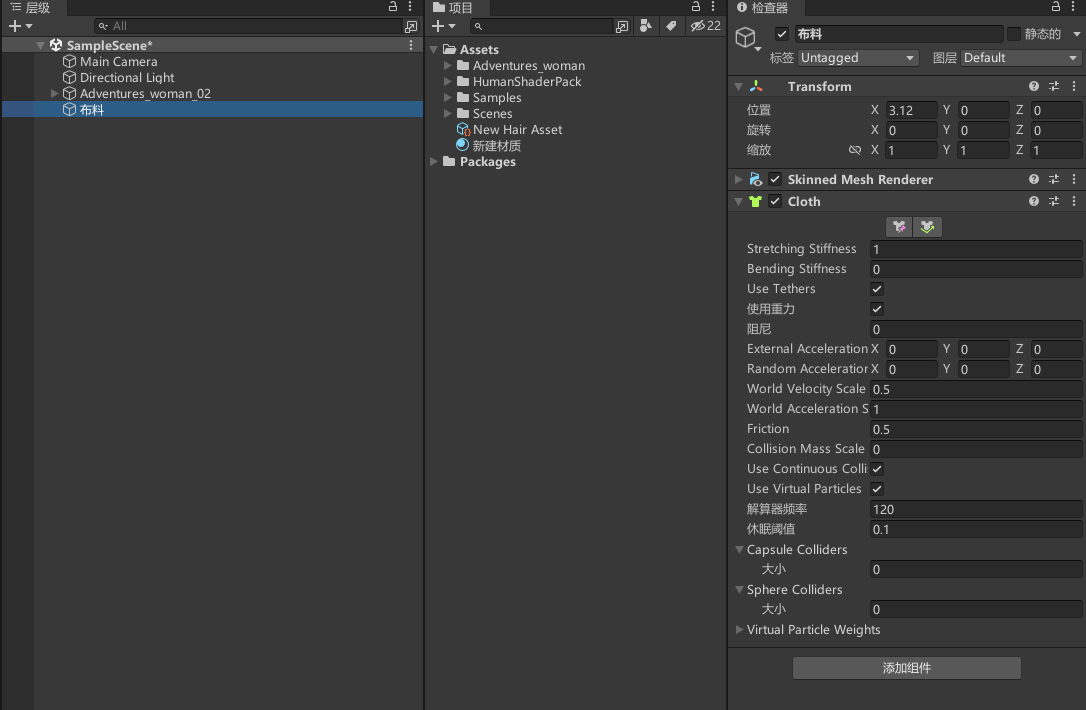

在这里插入图片描述

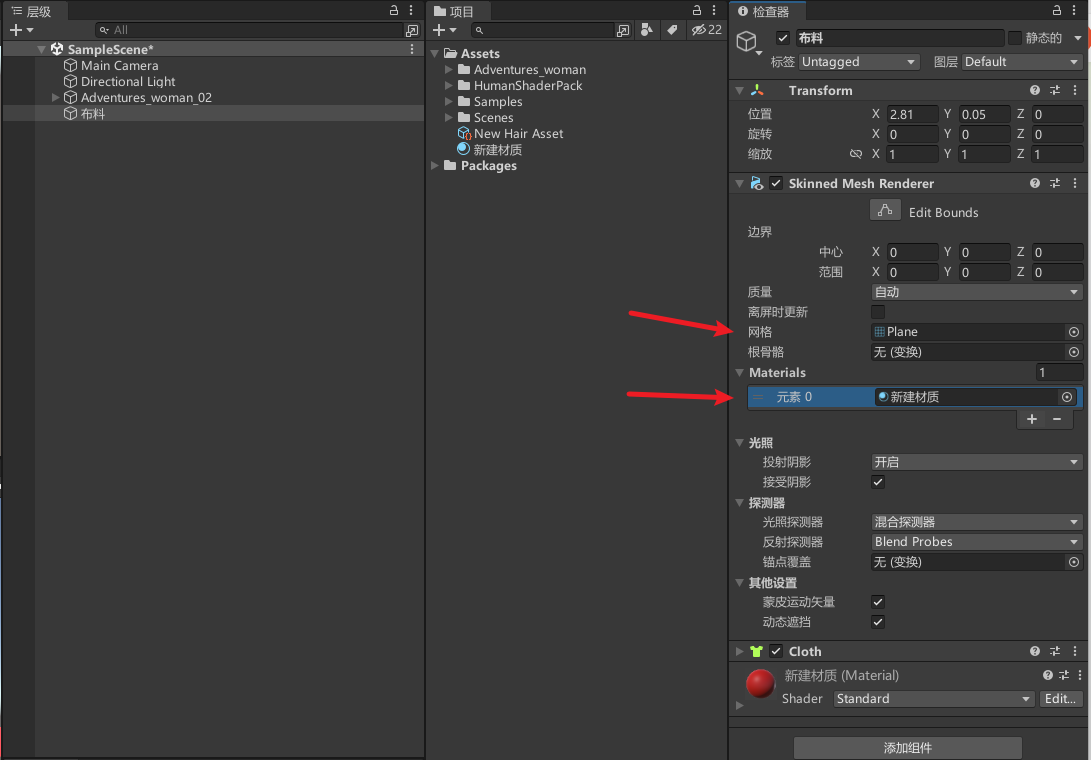

3. 添加组件后需要给Skinned Mesh Renderer指定网格和材质(这里添加了一个plane的网格，和一个自己创建的材质球)：

在这里插入图片描述
ps:这样就添加好了一个基本的布料系统组件，但是组件并没有产生什么影响，接下来我们将让plane产生布料的效果。

4. 添加约束

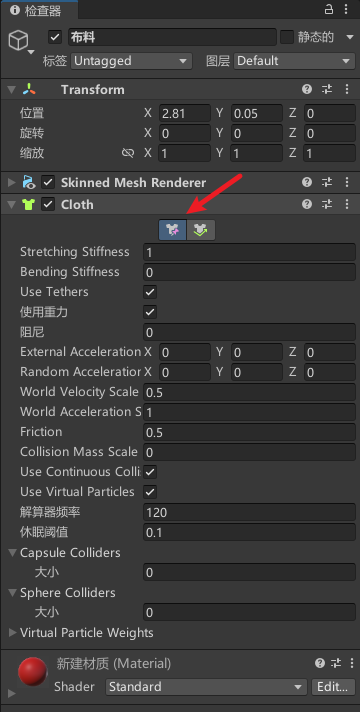

点击Edit cloth constraints编辑约束

在这里插入图片描述

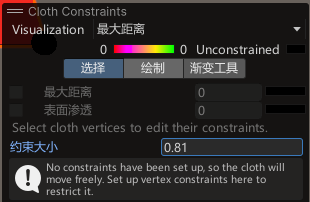

点击`选择`，图片上的小黑点表示可供选择的约束点，如果觉得不够明显，可以调节`约束大小`调整显示球体大小，`此设置不会对约束产生影响`。

在这里插入图片描述

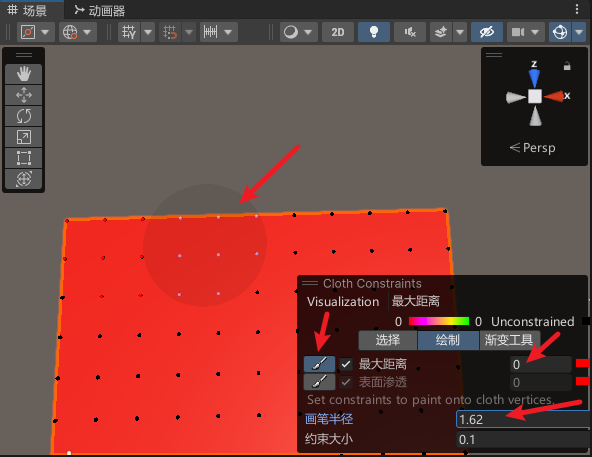

选择绘制上方约束，然后勾选`最大距离`，设置布料的最大距离值为零，绘制布料上方部分，保持上方部分固定。

在这里插入图片描述

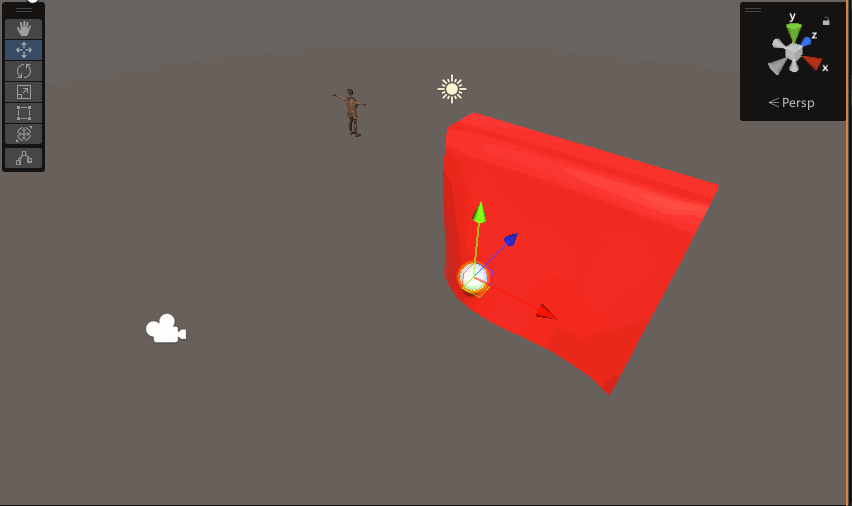

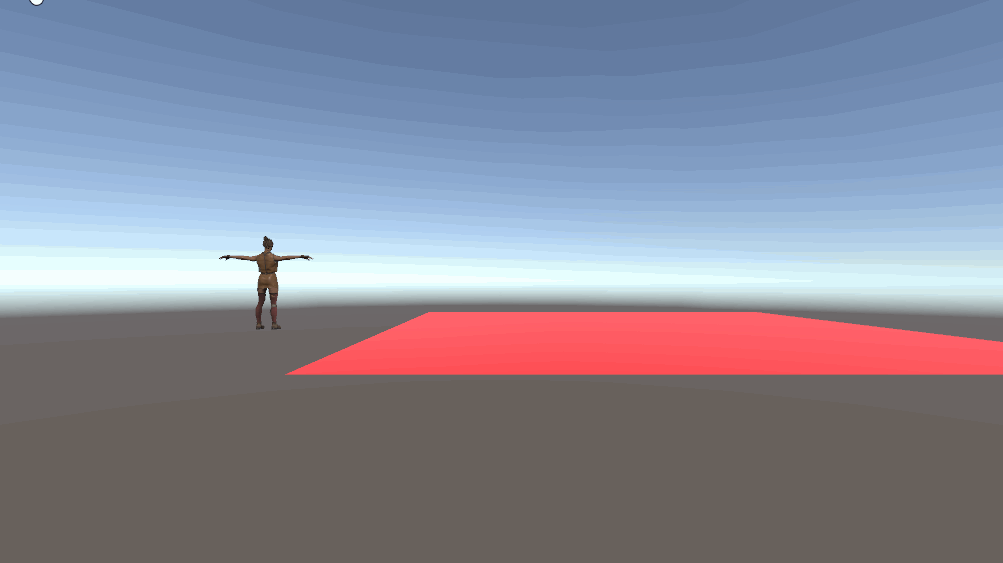

5. 运行，效果

在这里插入图片描述

物理交互

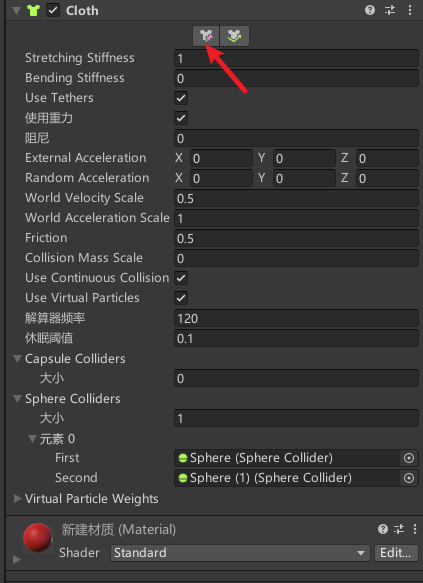

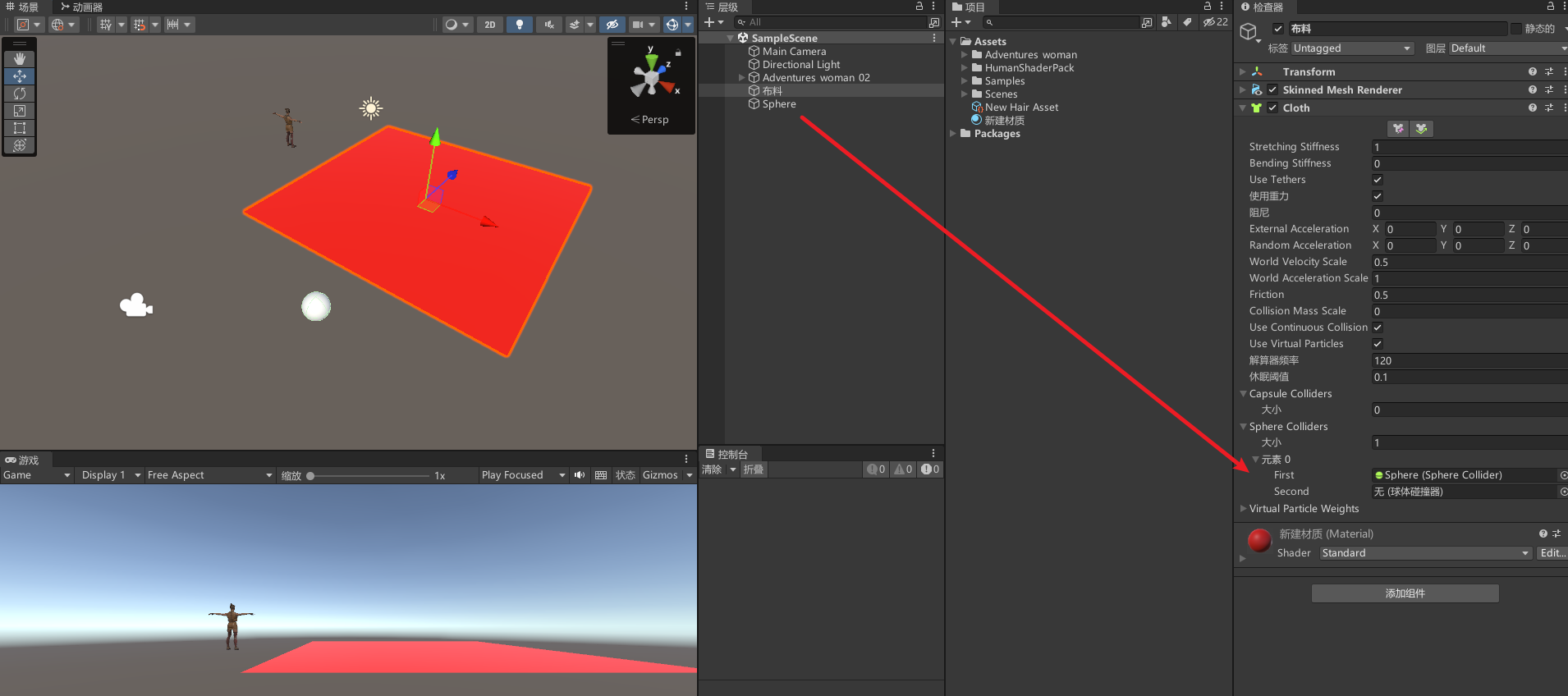

如果要和物体产生碰撞交互，需要在组件中指定产生物理交互的组件，但是仅能和两种碰撞体产生碰撞胶囊体和球体碰撞器，这是出于性能考虑。
在这里插入图片描述
效果

三、人物衣服

人物衣服布料配置和前面基本一致，不够建议多配置几个物理交互碰撞体，反正衣服穿模的同时有很贴合身体

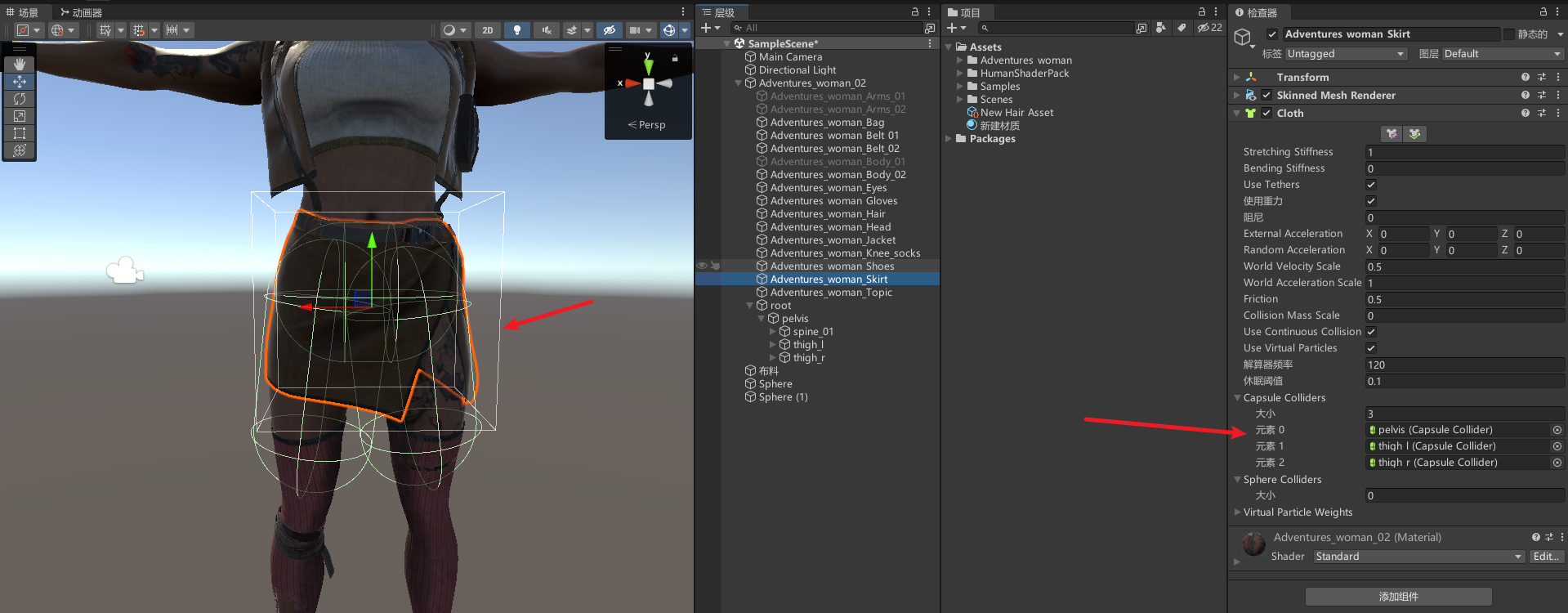

这里群子就配置了3个碰撞体
在这里插入图片描述

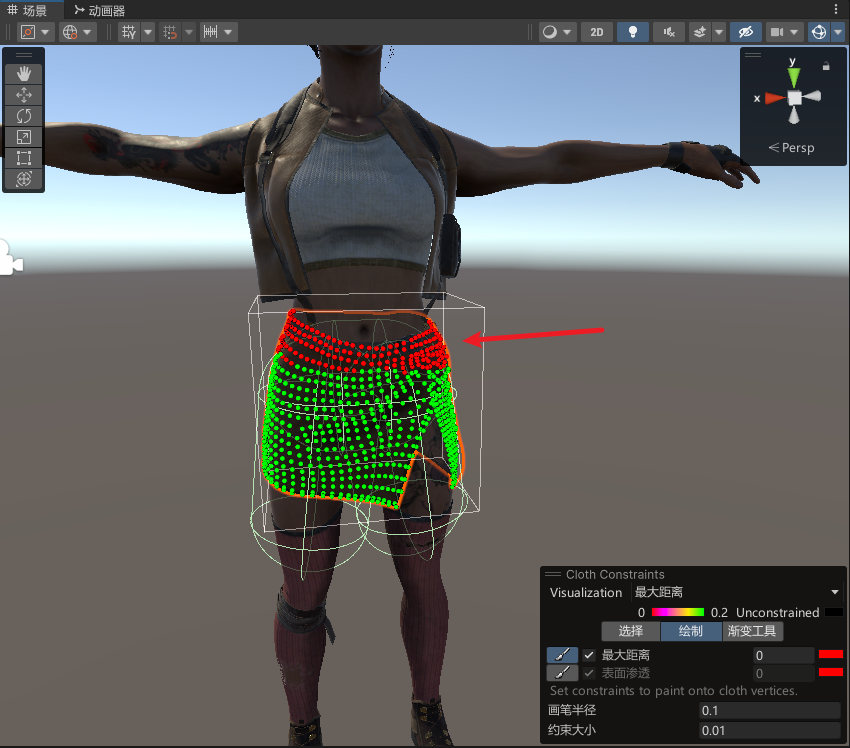

绘制裙子上方固定，最大距离值为0，下方为0.2

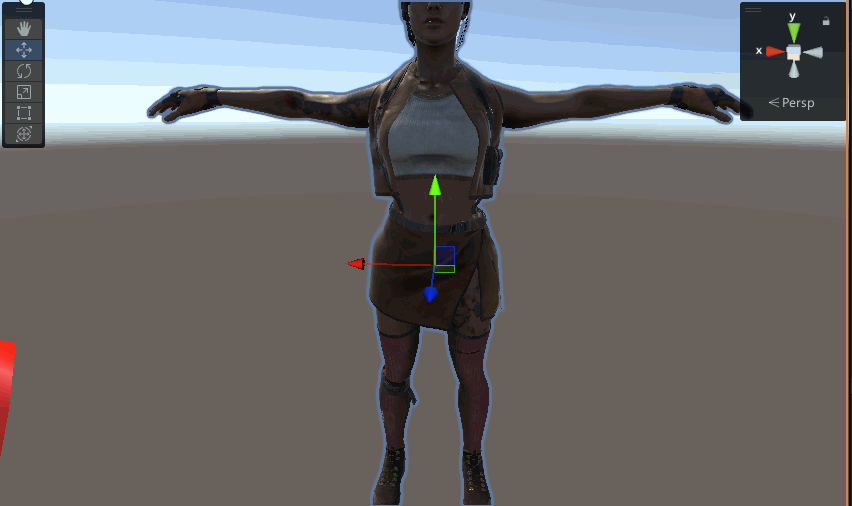

效果

参考

https://blog.csdn.net/qq_51978873/article/details/123769866
https://blog.csdn.net/linxinfa/article/details/89704028
