【unity游戏开发——编辑器扩展】Gizmos可视化辅助工具

注意：考虑到编辑器扩展的内容比较多，我将编辑器扩展的内容分开，并全部整合放在【unity游戏开发——编辑器扩展】专栏里，感兴趣的小伙伴可以前往逐一查看学习。

前言

1、Gizmos 基础概念

Gizmos和Handles一样，是用来让我们拓展Scene窗口的。相对于Handles，Gizmos主要用于在 Scene 视图中绘制辅助图形（如线框、图标等），而Handles主要用于编辑器工具开发，创建可交互的控制手柄（如移动、旋转手柄）。

2、Gizmos相关的生命周期函数

在继承MonoBehaviour的脚本中实现以下生命周期函数，便可以在其中使用Gizmos来进行图形图像的绘制：

2.1 OnDrawGizmos()

在每帧调用，绘制的内容随时可以在Scene窗口中看见。

private void OnDrawGizmos()
{
    Debug.Log("OnDrawGizmos");
}

2.2 OnDrawGizmosSelected()

仅当脚本依附的GameObject被选中时才会每帧调用绘制相关内容。

private void OnDrawGizmosSelected()
{
    Debug.Log("OnDrawGizmosSelected");
}

3、基本设置

设置绘制颜色（支持透明度）

Gizmos.color = Color.red;

Gizmos.color = new Color(1, 0, 0, 0.5f);

一般它不会单独拿来使用，都会配合其他api绘制出不同颜色的辅助线

一、基本图形绘制

1、绘制立方体

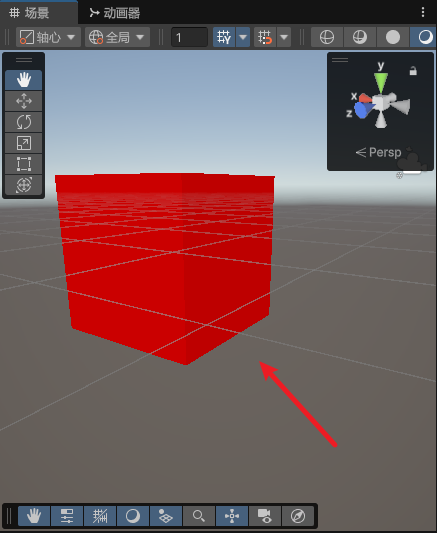

1.1 绘制实体立方体

(1) 介绍

//实体立方体
Gizmos.DrawCube(中心点, 大小);

(2) 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawCube(transform.position, Vector3.one);
    }
}

效果

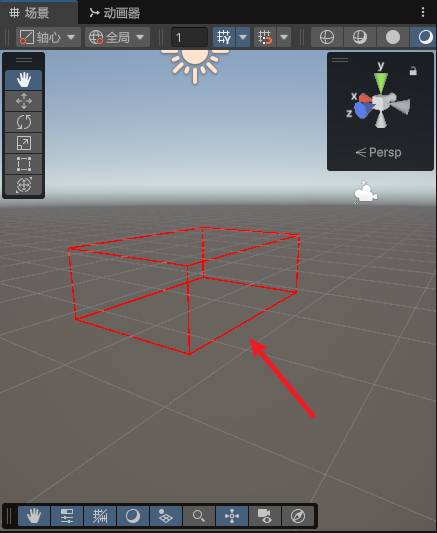

1.2 绘制线框立方体

(1) 主要API

//线框立方体
Gizmos.DrawWireCube(中心点, 大小);

(2) 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawWireCube(transform.position, new Vector3(2, 1, 3));
    }
}

效果

2、Gizmos绘制球体

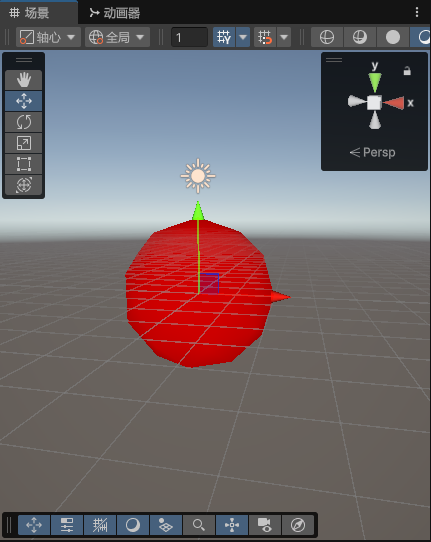

2.1 绘制实体球体

(1) 主要API

Gizmos.DrawSphere(中心点, 半径);

(2) 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawSphere(transform.position, 2);
    }
}

效果

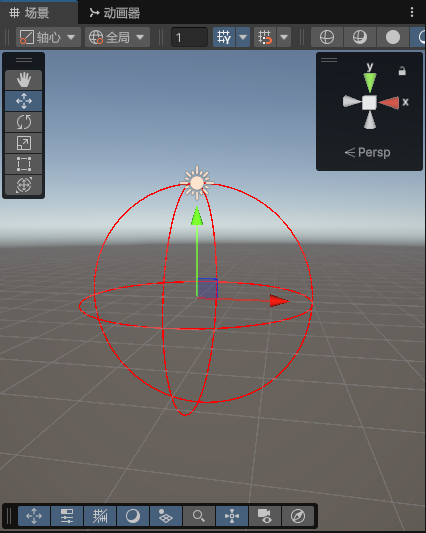

2.2 绘制线框球体

(1) 主要API

Gizmos.DrawWireSphere(中心点, 半径);

(2) 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawWireSphere(this.transform.position, 3);
    }
}

效果

3、绘制任意网格

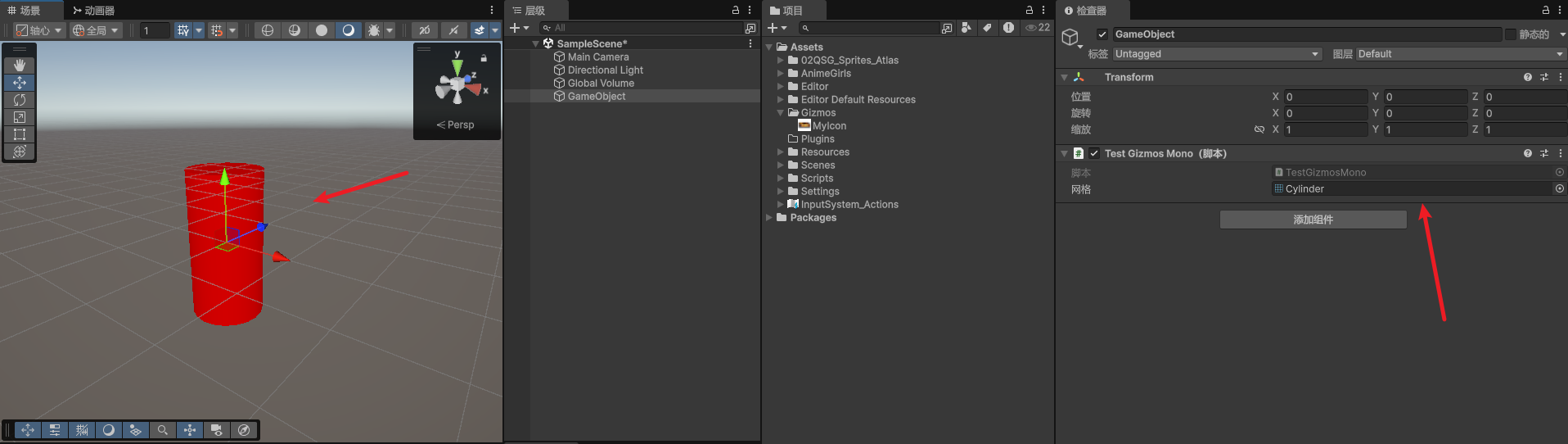

3.1 绘制任意实体网格

(1) 主要API

Gizmos.DrawMesh(mesh, 位置, 角度);

(2) 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    public Mesh mesh;
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        if (mesh != null) Gizmos.DrawMesh(mesh, transform.position, transform.rotation);
    }
}

效果

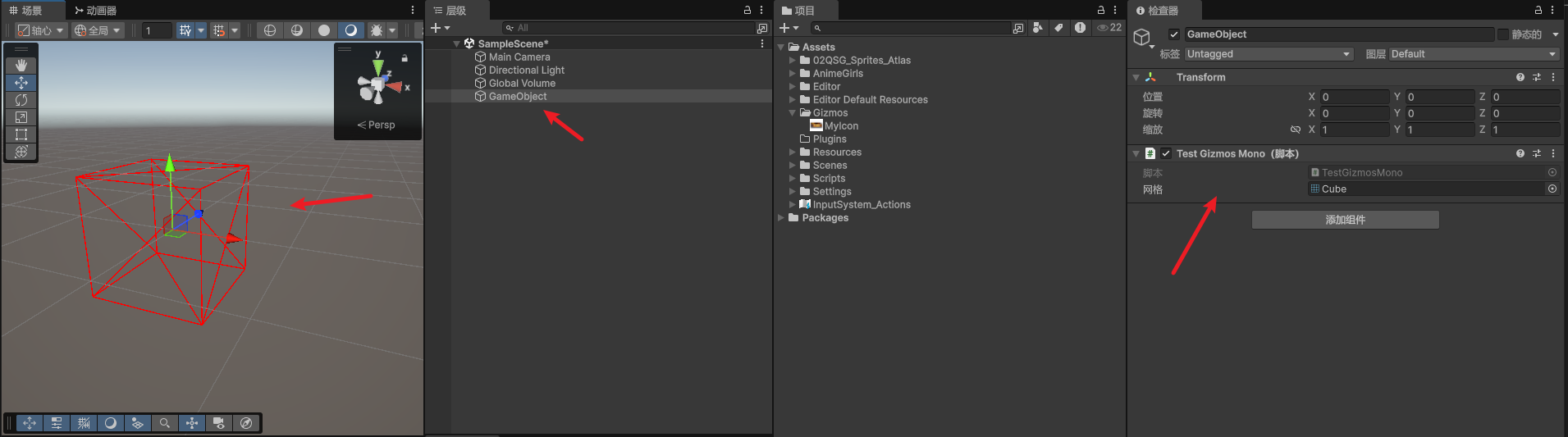

3.2 绘制任意线框网格

(1) 主要API

Gizmos.DrawWireMesh(mesh, 位置, 角度);

(2) 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    public Mesh mesh;
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        if (mesh != null) Gizmos.DrawWireMesh(mesh, this.transform.position, this.transform.rotation);
    }
}

效果

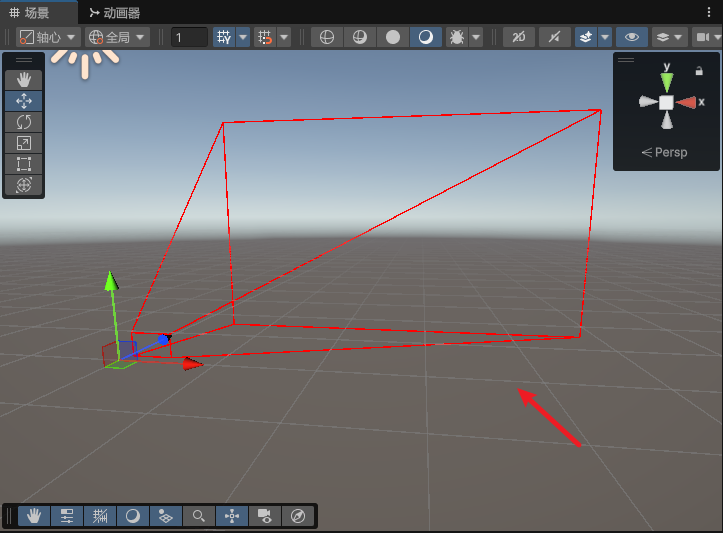

4、绘制视锥体

(1) 主要API

Gizmos.DrawFrustum(绘制中心, FOV(Field of View,视野)角度, 远裁切平面, 近裁切平面, 屏幕长宽比);

(2) 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawFrustum(transform.position, 30, 50, 0.5f, 1.7f);
    }
}

效果

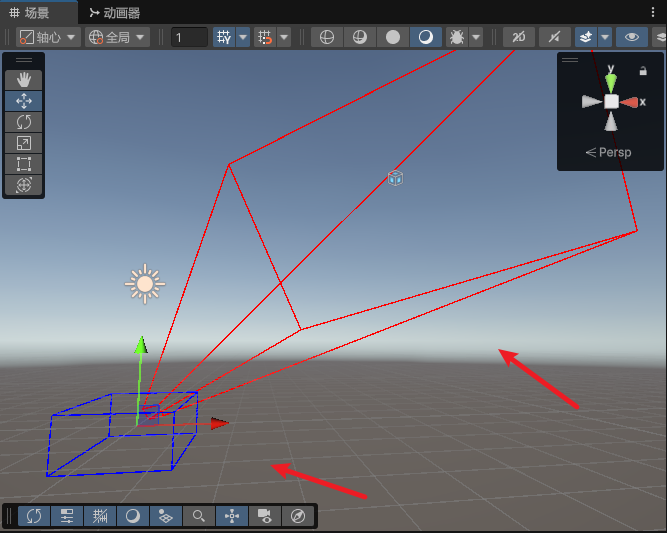

二、绘制内容跟随对象旋转

注意：因为Gizmos绘制图形是不能跟随对象旋转的，所以我们要自行处理

1、主要API

• 修改Gizmos绘制前的矩阵

  Gizmos.matrix = Matrix4x4.TRS(位置, 角度, 缩放);


• 还原矩阵

  Gizmos.matrix = Matrix4x4.identity


2、示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        // 将绘制矩阵该为某个对象的，这样就可以跟着移动、旋转、缩放了
        Gizmos.matrix = Matrix4x4.TRS(transform.position, transform.rotation, Vector3.one);

        // Gizmos绘制视锥
        Gizmos.color = Color.red;
        Gizmos.DrawFrustum(transform.position, 30, 50, 0.5f, 1.7f);

        // 将绘制矩阵还原，以下绘制的对象不会跟随旋转
        Gizmos.matrix = Matrix4x4.identity;

        // Gizmos绘制线框立方体
        Gizmos.color = Color.blue;
        Gizmos.DrawWireCube(transform.position, new Vector3(2, 1, 3));
    }
}

效果

三、绘制线段射线

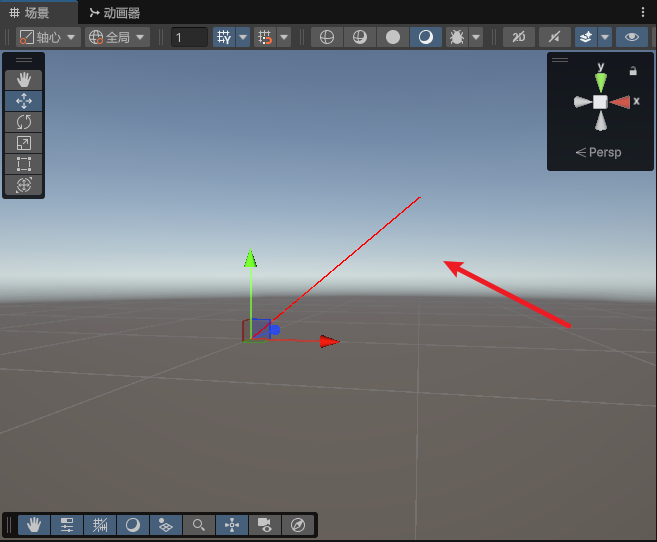

1、绘制线段

1.1 主要API

Gizmos.DrawLine(起点, 终点);

1.2 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawLine(transform.position, transform.position + Vector3.one);
    }
}

效果

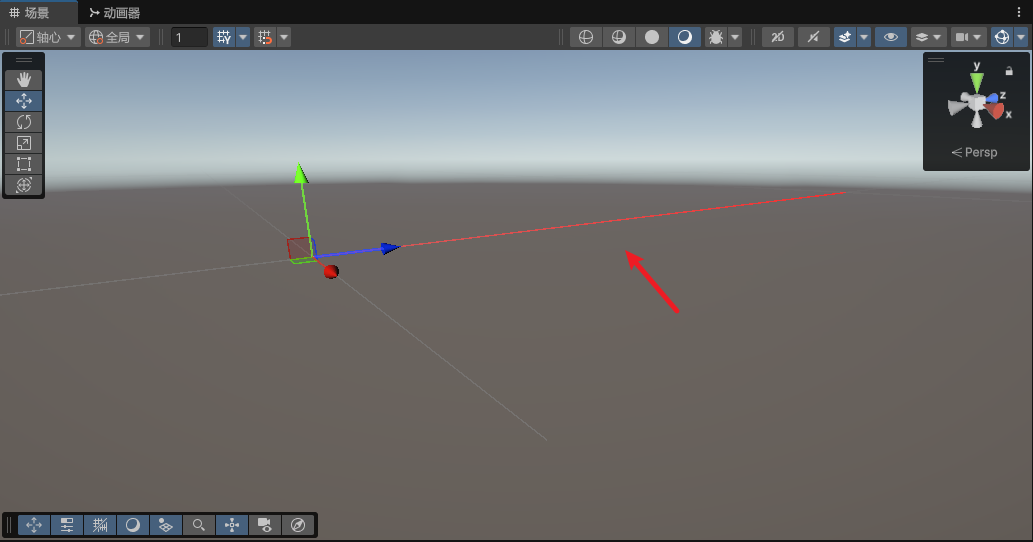

2、绘制射线

2.1 主要API

Gizmos.DrawRay(起点, 方向);

2.2 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawRay(transform.position, transform.forward);
    }
}

效果

四、绘制贴图、图标

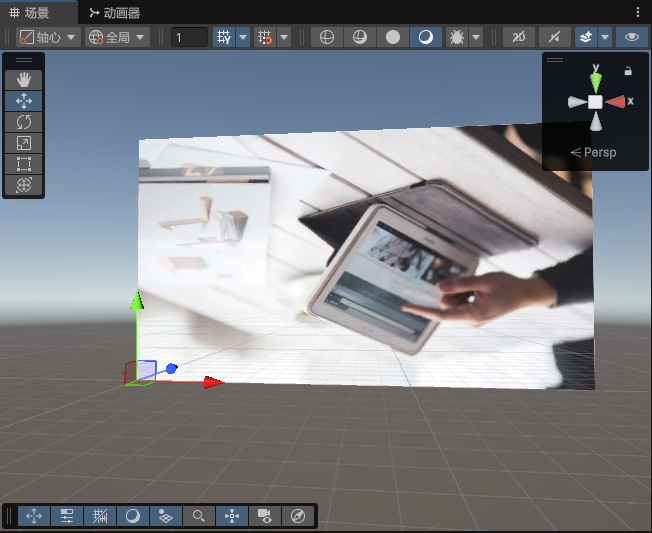

1、Gizmos绘制贴图

1.1 主要API

图片默认是反过来的

Gizmos.DrawGUITexture(new Rect(x, y, w, h), 图片信息);

1.2 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    public Texture texture;

    private void OnDrawGizmosSelected()
    {
        if (texture != null)
        {
            // 注意只能在xy跟随对象移动，在z轴移动不起作用
            Gizmos.DrawGUITexture(new Rect(transform.position.x, transform.position.y, 160, 90), texture);
        }
    }
}

效果

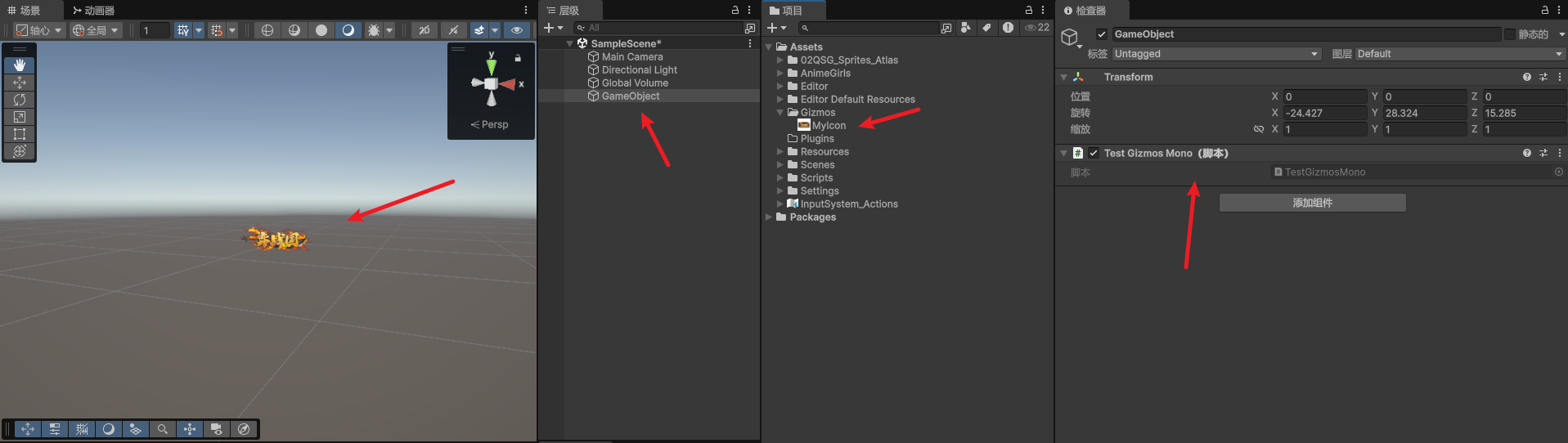

2、Gizmos绘制图标

2.1 主要API

图标需要放置在固定文件夹中 Assets/Gizmos/中

Gizmos.DrawIcon(Vector3.up, “图标名”);

2.2 示例

using UnityEngine;

public class TestGizmosMono : MonoBehaviour
{
    private void OnDrawGizmosSelected()
    {
        Gizmos.DrawIcon(transform.position, "MyIcon");
    }
}

效果

---
