**前言:IC流片回来会有AE测试验证。在COB和模组阶段,AE所验证产生的测试pattern资料 多为逻辑分析抓去的信号波形。高档的逻辑分析仪是可以存为VCD文档,大多数是只可以输出command文本指令。可以把文本指令转换为机台所需pattern。测试就可以事半功倍,也多了很多选择。
接口的选择

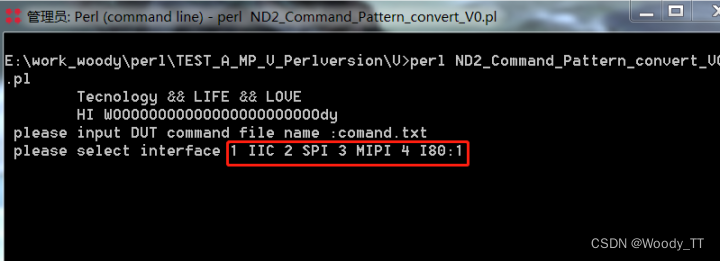

1,以TDDI驱动IC为例,大尺寸的IC 通信接口多为mipi,IIC,SPI,80等。交互界面中那至少通用可以选取不同的接口。
2,SPI 要可以选择不同的mode。

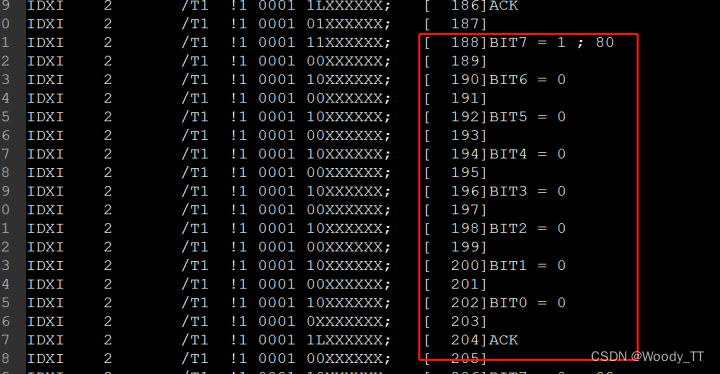

3,转出的pattern尽可能产生足够详细的注释可以与指令相互check。
a,要有每行pattern的计数值,作为在机台中的pattern地址比较。有利于动态修改pattern。
b,对每个bit的要有注释,利于检查。
c, IIC 要有ACK的响应位.write 时的总线响应位为slaver(IC)发出,机台测试pattern要做L进行比较验证。read 时总线响应位由master(机台)发出。pattern要做0 进行驱动。
