R绘图(2): 离散/分类变量如何画热图/方块图

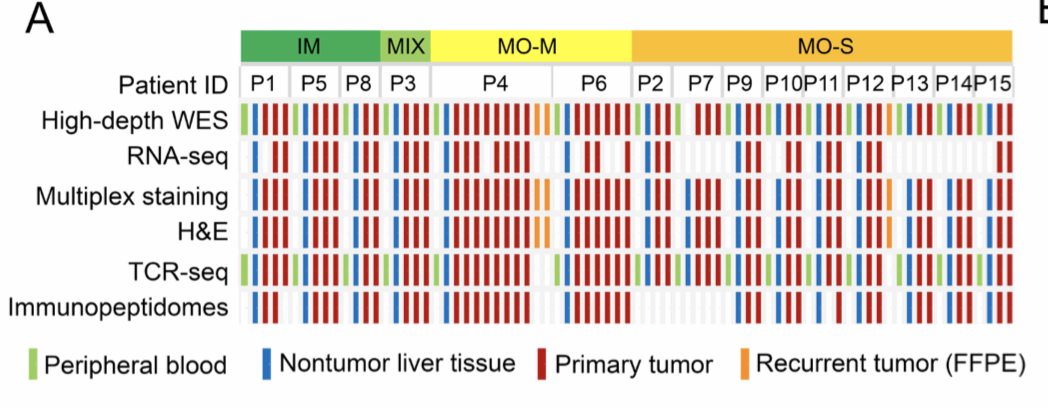

相信很多人都看到过上面这种方块图，有点像“华夫饼图”的升级版，也有点像“热图”的离散版。我在一些临床多组学的文章里面看到过好几次这种图，用它来展示病人的临床信息非常合适，我自己也用R包或者AI画过类似的图。今天给大家演示一下，如何用ggplot2里面的geom_tile函数画这种图。

先构造一个练习数据集，假设有15个病人，每个病人有年龄、性别、症状、是否有RNA-seq和WES测序等信息。

library(ggplot2)
library(tidyverse)
library(reshape2)
library(RColorBrewer)

clinical.df=data.frame(
  patient=paste("P",seq(1:15),sep = ""),
  age=sample(20:80,15,replace = T),
  gender=sample(c("male","female"),15,replace = T),
  symptom=sample(c("mild","moderate","severe"),15,replace = T),
  RNAseq=sample(c("yes","no"),15,replace = T),
  WES=sample(c("yes","no"),15,replace = T)
)

年龄可以看做是连续的，我们进一步分成三个level，最终的数据格式如下：

clinical.df$age=ifelse(clinical.df$age < 40,"level1",
                       ifelse(clinical.df$age < 60, "level2","level3"))
# head(clinical.df)
# patient    age gender  symptom RNAseq WES
# 1      P1 level2 female moderate    yes yes
# 2      P2 level2   male     mild    yes yes
# 3      P3 level2 female     mild     no  no
# 4      P4 level1   male   severe     no yes
# 5      P5 level2   male     mild    yes  no
# 6      P6 level3 female moderate     no yes

在使用geom_tile画方块图之前，需要将宽数据转换为长数据，使用到reshape2中的melt函数

clinical.df2=melt(clinical.df,id="patient")
# head(clinical.df2)
# patient variable  value
# 1      P1      age level2
# 2      P2      age level2
# 3      P3      age level2
# 4      P4      age level1
# 5      P5      age level2
# 6      P6      age level3

接下来，为了自定义图形横纵轴变量的顺序，可以人为定义因子变量，并指定因子的level。（这种方法在实际画图中，经常用到）

clinical.df2$patient=factor(clinical.df2$patient,levels = paste("P",seq(1:15),sep = ""))
clinical.df2$variable=factor(clinical.df2$variable,levels = c("WES","RNAseq","symptom","gender","age"))

然后是自定义颜色，创建一个命名的字符串向量，表示颜色的字符串都是通过R包RColorBrewer查询的，可以参考我之前的一篇笔记：ColorBrewer配色方案

cols=c(
  "level1"="#E5F5E0","level2"="#A1D99B","level3"="#41AB5D",
  "male"="#66C2A5","female"="#FC8D62",
  "mild"="#377EB8","moderate"="#FFFF33","severe"="#E41A1C",
  "yes"="black","no"="lightgrey"
)

最后开始画图

clinical.df2%>%ggplot(aes(x=patient,y=variable))+
  geom_tile(aes(fill=value),color="white",size=1)+ #color和size分别指定方块边线的颜色和粗细
  scale_x_discrete("",expand = c(0,0))+ #不显示横纵轴的label文本；画板不延长
  scale_y_discrete("",expand = c(0,0))+
  scale_fill_manual(values = cols)+ #指定自定义的颜色
  theme(
    axis.text.x.bottom = element_text(size=10),axis.text.y.left = element_text(size = 12), #修改坐标轴文本大小
    axis.ticks = element_blank(), #不显示坐标轴刻度
    legend.title = element_blank() #不显示图例title
  )

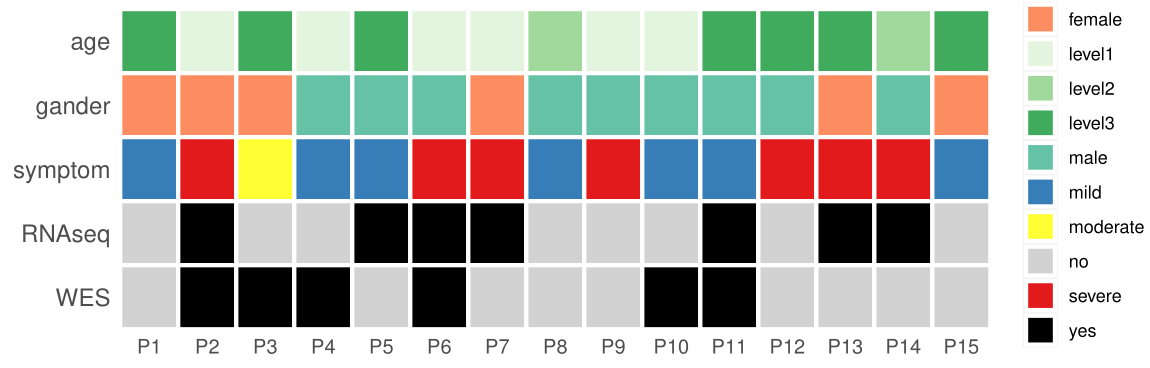

ggsave("tmp.pdf",device = "pdf",width = 21,height = 7,units = "cm")

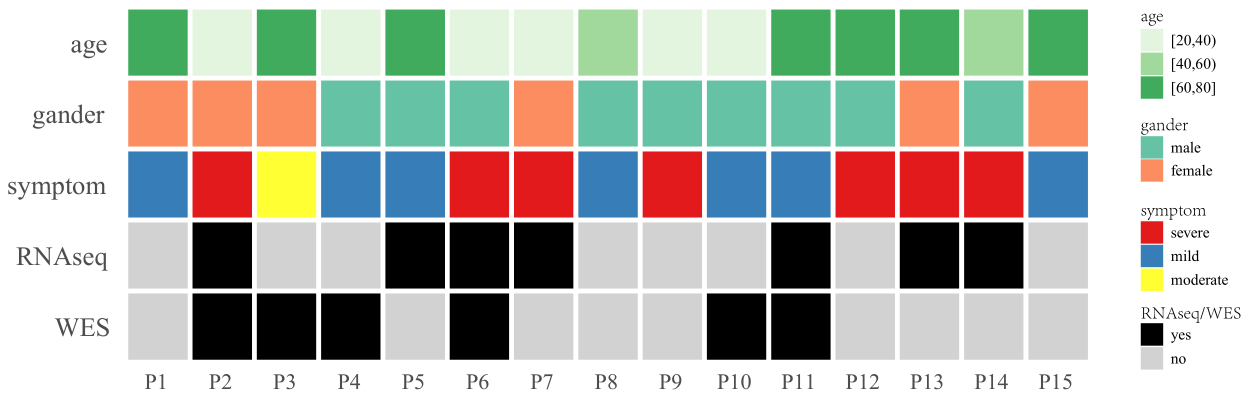

图中右侧的图例并不是我们想要的，这时还需要用AI稍微编辑一下，最后的效果如下：

---
