高速信号走线都有一定的阻抗要求。常见的差分走线要求单端50ohm,差分100ohm,然而使用交流耦合的走线,常用耦合电容规格0402、0603都远超走线宽度,信号在通过焊盘时由于分布电容的增加,感受到的阻抗会变小。

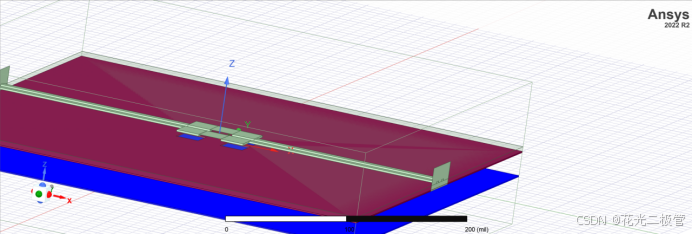

如何尽量保证阻抗的连续性呢?常用的做法是将参考层的电容投影下方挖空。如此平面电容必然会减小。但是,挖空第二层信号就只能参考第三层,可会造成回流路径的中断。
因此,本节主要探讨:
1、焊盘下方参考层挖空一定比不挖空好吗?
2、挖空多大效果最好?
参考层不掏空,我们先看其阻抗表现:在电容处,差分阻抗最低掉到了72欧姆。

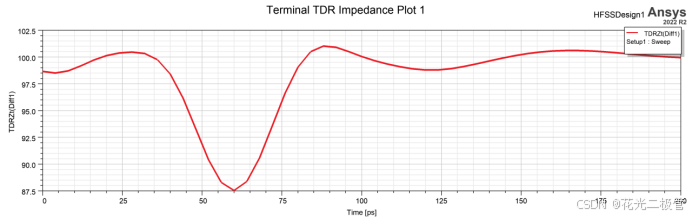

电容投影下方掏空,阻抗最低处为87.5欧姆,可见阻抗的改善还是很明显的。

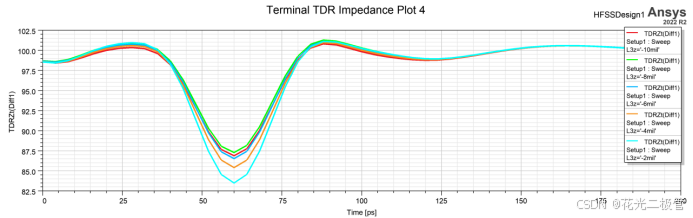

改变L2\L3的FR4介质厚度,看阻抗表现(L3与L2不同网络),当介质厚度分别为1mil、3mil、5mil、7mil、9mil,阻抗表现:可以看出L2与L3的介质厚度为7mil时改善最明显,其次为9mil。而介质厚度很薄的话,会造成跨层参考,反而不利。但是和没有挖空的实验对比,几乎可以确定的是挖空后效果会更好。
那我们改变挖空的面积,试试到底怎么挖效果更好。

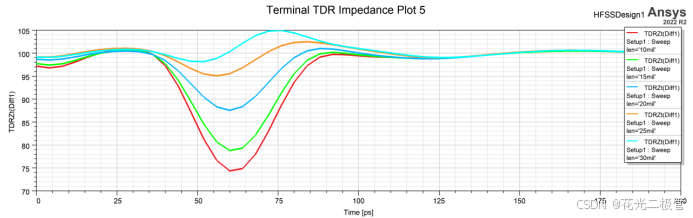

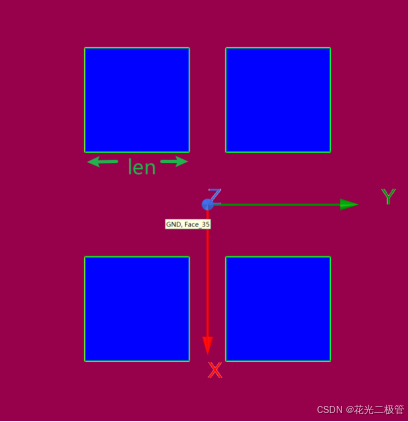

这里挖空的正方形长度分别为10mil、15mil、20mil、25mil、30mil。焊盘大小为20mil。可以看到,仅仅挖空投影下方并不是最优解,至少在本组实验中,挖空面积比焊盘稍大,如25mil,阻抗最低95欧姆,效果会更好。
总结:交流耦合电容下方尽可能挖空处理,在本例中,挖空面积应比焊盘面积更大一些。至于需要大多少和Top与L2的间距有关,本例Top与L2间距为4mil,仅供参考。
