前言
点云数据处理中最为核心的问题就是建立离散点间的拓扑关系 , 实现基于邻域关系的快速查找。
一、kd-tree是什么?

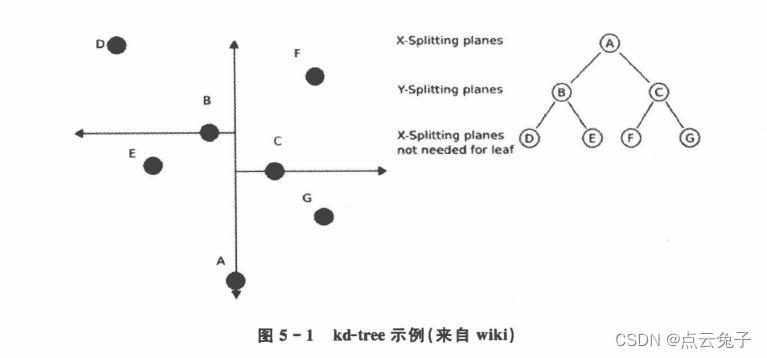

kd-tree 或者 k 维树是计算机科学中使用的一种数据结构 , 用来组织表示 k 维空间中点集合。它是一种带有其他约束条件的二分查找树。kd-tree 对于区间和近邻搜索十分有用。我们为了达到目的 , 通常只在三个维度中进行处理 , 因此所有的 kd-tree 都将是三维 kd-tree。如图 所示 ,kd-tree 的每一级在指定维度上分开所有的子节点。在树的根部所有子节点是以第一个指定的维度上被分开 ( 也就是说 , 如果第一维坐标小于根节点的点它将分在左边的子树中,如果大于根节点的点它将分在右边的子树中 )。树的每一级都在下一个维度上分开 ,所有其他的维度用完之后就回到第一个维度。建立 kd-tree 最高效的方法是,像快速分类一样使用分割法 , 把指定维度的值放在根上,在该维度上包含较小数值的在左子树,较大的在右子树。然后分别在左边和右边的子树上重复这个过程 , 直到用户准备分类的最后一个树仅仅由一个元素组成。
创建k-d树
有很多种方法可以选择轴垂直分割面( axis-aligned splitting planes ),所以有很多种创建k-d树的方法。 最典型的方法如下:
-
随着树的深度轮流选择轴当作分割面。(例如:在三维空间中根节点是 x 轴垂直分割面,其子节点皆为 y 轴垂直分割面,其孙节点皆为 z 轴垂直分割面,其曾孙节点则皆为 x 轴垂直分割面,依此类推。)
-
点由垂直分割面之轴座标的中位数区分并放入子树
这个方法产生一个平衡的k-d树。每个叶节点的高度都十分接近。然而,平衡的树不一定对每个应用都是最佳的。 [3]
最邻近搜索
最邻近搜索用来找出在树中与输入点最接近的点。
k-d树最邻近搜索的过程如下:
-
从根节点开始,递归的往下移。往左还是往右的决定方法与插入元素的方法一样(如果输入点在分区面的左边则进入左子节点,在右边则进入右子节点)。
-
一旦移动到叶节点,将该节点当作"当前最佳点"。
-
解开递归,并对每个经过的节点运行下列步骤:
-
如果当前所在点比当前最佳点更靠近输入点,则将其变为当前最佳点。
-
检查另一边子树有没有更近的点,如果有则从该节点往下找。
-
-
当根节点搜索完毕后完成最邻近搜索。
二、代码实现
1.关键函数
virtual int nearestKSearch (const PointT &p_q, int k, std: :vector<< int >&
k_indices, std; ;vector<float >&k_sqr_distances) const =0
纯虚函数,具体实现在其子类 KdTresFLANN 中,其用来进行 K 邻域搜索,参数 p_q 为需要查询的点,k 为 K 邻域个数,k_indices 为搜索完的邻域点对应的索引,k_sqr_distances 为搜索完的每个邻域点与查询点之间的欧氏阶离。
2.代码示例

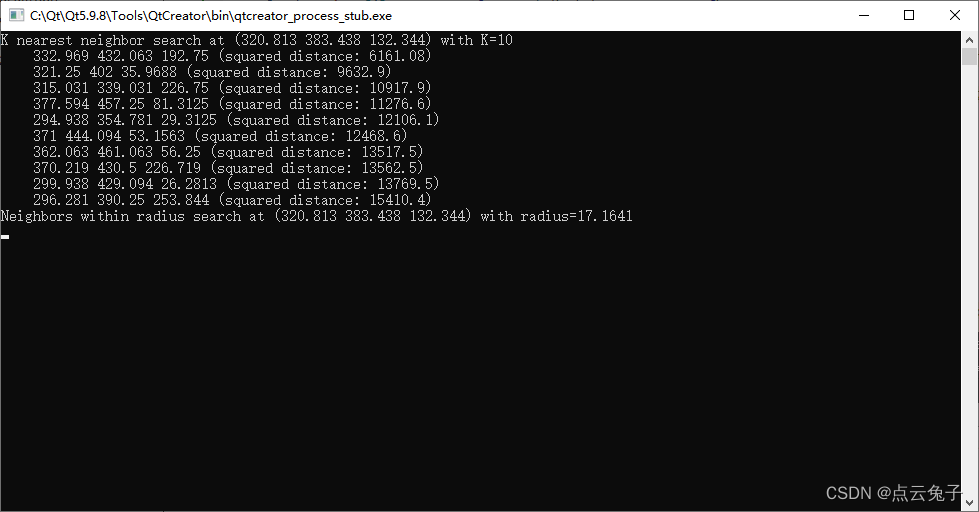

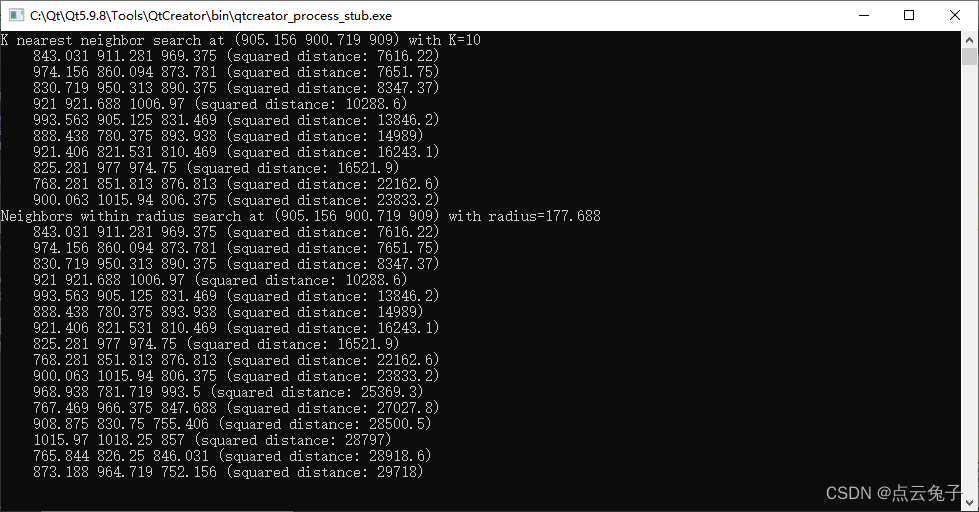

#include <QCoreApplication>
#include <pcl/point_cloud.h>
#include <pcl/kdtree/kdtree_flann.h>
#include <iostream>
#include <vector>
#include <ctime>
int
main (int argc, char** argv)
{
srand (time (NULL));
pcl::PointCloud<pcl::PointXYZ>::Ptr cloud (new pcl::PointCloud<pcl::PointXYZ>);
// Generate pointcloud data
cloud->width = 1000;
cloud->height = 1;
cloud->points.resize (cloud->width * cloud->height);
for (size_t i = 0; i < cloud->points.size (); ++i)
{
cloud->points[i].x = 1024.0f * rand () / (RAND_MAX + 1.0f);
cloud->points[i].y = 1024.0f * rand () / (RAND_MAX + 1.0f);
cloud->points[i].z = 1024.0f * rand () / (RAND_MAX + 1.0f);
}
pcl::KdTreeFLANN<pcl::PointXYZ> kdtree;
kdtree.setInputCloud (cloud);
pcl::PointXYZ searchPoint;
searchPoint.x = 1024.0f * rand () / (RAND_MAX + 1.0f);
searchPoint.y = 1024.0f * rand () / (RAND_MAX + 1.0f);
searchPoint.z = 1024.0f * rand () / (RAND_MAX + 1.0f);
// K nearest neighbor search
int K = 10;
std::vector<int> pointIdxNKNSearch(K);
std::vector<float> pointNKNSquaredDistance(K);
std::cout << "K nearest neighbor search at (" << searchPoint.x
<< " " << searchPoint.y
<< " " << searchPoint.z
<< ") with K=" << K << std::endl;
if ( kdtree.nearestKSearch (searchPoint, K, pointIdxNKNSearch, pointNKNSquaredDistance) > 0 )
{
for (size_t i = 0; i < pointIdxNKNSearch.size (); ++i)
std::cout << " " << cloud->points[ pointIdxNKNSearch[i] ].x
<< " " << cloud->points[ pointIdxNKNSearch[i] ].y
<< " " << cloud->points[ pointIdxNKNSearch[i] ].z
<< " (squared distance: " << pointNKNSquaredDistance[i] << ")" << std::endl;
}
// Neighbors within radius search
std::vector<int> pointIdxRadiusSearch;
std::vector<float> pointRadiusSquaredDistance;
float radius = 256.0f * rand () / (RAND_MAX + 1.0f);
std::cout << "Neighbors within radius search at (" << searchPoint.x
<< " " << searchPoint.y
<< " " << searchPoint.z
<< ") with radius=" << radius << std::endl;
if ( kdtree.radiusSearch (searchPoint, radius, pointIdxRadiusSearch, pointRadiusSquaredDistance) > 0 )
{
for (size_t i = 0; i < pointIdxRadiusSearch.size (); ++i)
std::cout << " " << cloud->points[ pointIdxRadiusSearch[i] ].x
<< " " << cloud->points[ pointIdxRadiusSearch[i] ].y
<< " " << cloud->points[ pointIdxRadiusSearch[i] ].z
<< " (squared distance: " << pointRadiusSquaredDistance[i] << ")" << std::endl;
}
return 0;
}
