PICO4 传送门效果开发小结之原理篇

一、原理总述

        首先通过PICO SDK透视开启接口开启透视；然后对传送门模型进行处理，分别在门的两端添加附带有处理Shader的Quad，面向真实世界一侧的Quad添加附带深度测试或者模板测试Shader的材质，面向虚拟世界一侧的Quad添加附带Underlay “开洞” Shader的材质。

        为了方便表述，将面向真实世界一侧的Quad附带的Shader表示为Shader[See Virtual]，而将面向虚拟世界一侧的Quad附带的Shader表示为Shader[See Reality]。

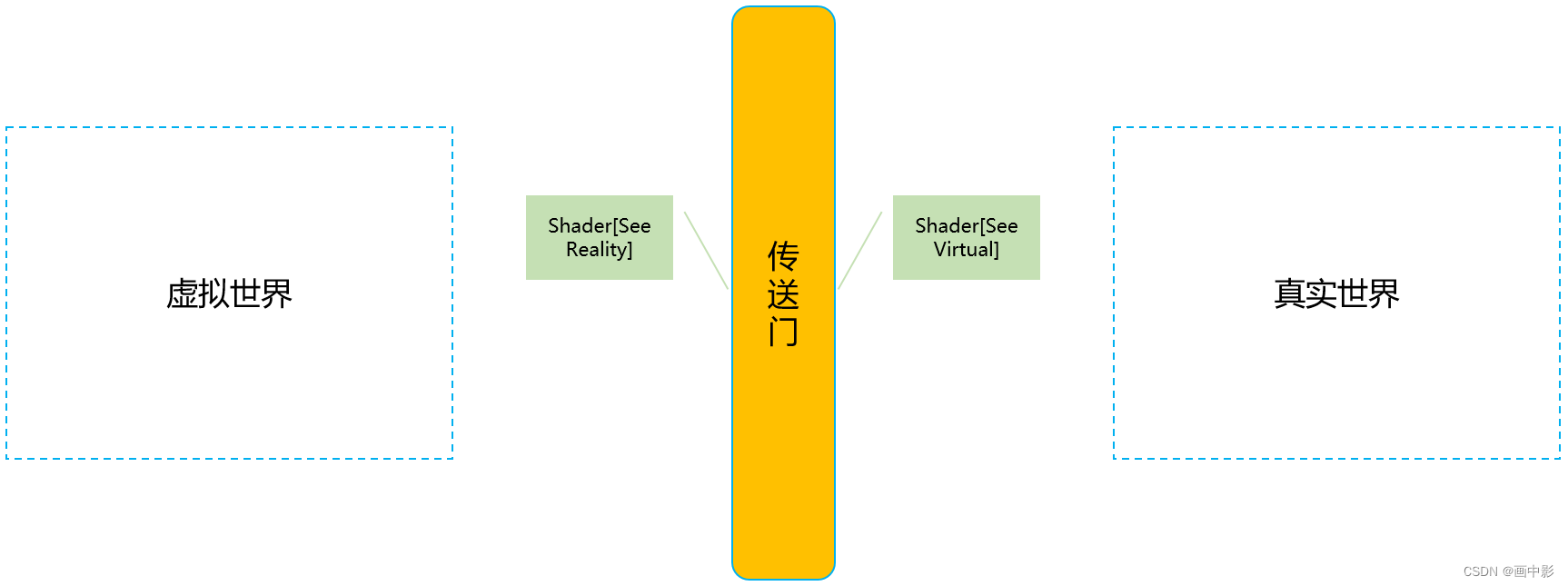

        整体原理示意图如下。

二、实现方式

        以上Shader[See Virtual]有两种实现方式，分别是深度测试和模板测试。

1、深度测试

        这种实现方式相对于模板测试来说较为繁琐，需要创建一个附带Underlay “开洞” Shader材质的包围盒，这个包围盒可以六个面都采用Quad来做。让包围盒包裹相机和传送门，遮住外围的虚拟场景。

（1）包围盒创建

        这个创建的包围盒可以营造有局限的真实世界，即开启透视之后可以在包围盒范围内看到真实世界以及传送门。

（2）Shader[See Virtual]依附物制作

        采用只保留深度计算的Shader制作传送门观看虚拟世界一侧效果，这里将此侧Quad表示为Quad[See Virtual]。注意，虚拟世界、Quad[See Virtual]和包围盒的Render Queue需要满足虚拟世界 < Quad[See Virtual] < 包围盒。

（3）穿越传送门

        可以在传送门上添加碰撞体，相机下创建一个带有碰撞体及刚体并隐藏网格渲染器的球体，来进行触发检测是否穿越门，注意传送门碰撞体勾选触发检测开关。我们将虚拟世界一侧的Quad表示为Quad[See Reality]。

        此处触发检测配合相机和传送门之间坐标关系计算一起实现。当穿越进虚拟世界一侧时，将包围盒隐藏，此时会完全进入虚拟世界，同时可以通过Quad[See Reality]看到真实世界；当再次穿越真实世界一侧时，只需将包围盒显示，此时会进入局限的真实世界，同时可以通过Quad[See Virtual]看到虚拟世界。

2、模板测试

        模板测试需要采用Unity的URP渲染管线实现，方便针对Stencil属性进行控制。

（1）Shader[See Virtual]依附物制作

        采用模板测试的Shader制作传送门观看虚拟世界一侧效果，这里将此侧Quad表示为Quad[See Virtual]。可以将Quad[See Virtual]材质的Stencil ID属性修改为1，便于后续进行条件比较。

（2）虚拟场景制作

        将虚拟场景所有物体作为同一个物体的子物体，然后修改父物体的层级为自定义层级。

（3）修改URP渲染管线数据资产

        此处在原来URP渲染管线资产绑定的数据资产基础上复制一份数据资产，在将复制的数据资产赋值给URP渲染管线资产。在复制的数据资产里添加一个渲染特征，此渲染特征选择渲染物体。

在过滤条件处将自定义层级去除，勾选Stencil并将比较值改为1，比较方法改为相等。

        进行完以上三步后，只能通过Quad[See Virtual]看到虚拟世界场景。

（4）穿越传送门

        可以在传送门上添加碰撞体，相机下创建一个带有碰撞体及刚体并隐藏网格渲染器的球体，来进行触发检测是否穿越门，注意传送门碰撞体勾选触发检测开关。我们将虚拟世界一侧的Quad表示为Quad[See Reality]。

        此处触发检测配合相机和传送门之间坐标关系计算一起实现。当穿越进虚拟世界一侧时，将Stencil的比较方法改为Disabled，其他属性不变，此时会完全进入虚拟世界，同时可以通过Quad[See Reality]看到真实世界；当再次穿越真实世界一侧时，只需将Stencil的比较方法改为Equal，其他属性不变，此时会完全进入真实世界，同时可以通过Quad[See Virtual]看到虚拟世界。

三、代码实现

        多重传送门代码实现参见：PICO4 传送门效果开发小结之多重传送门代码实现

四、效果演示

        效果演示参见：PICO4 MR多重传送门效果演示
