电机的入门之路系列5--二相四线，四相五线，四相六线电机的区分方法

本文来自于本人新浪博客：http://blog.sina.com.cn/s/blog_12f79c9b90102vdc7.html

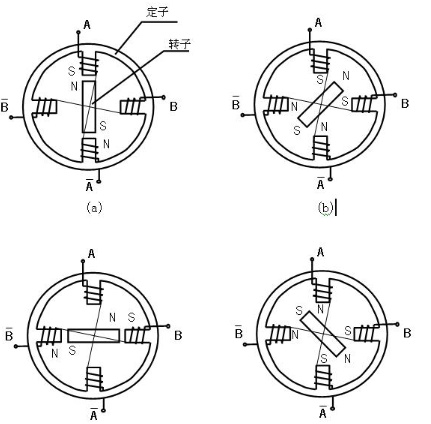

下面是步进电机的内部结构：

通过上图可知，A，~A是联通的，B和~B是联通。那么，A和~A是一组a，B和~B是一组b。

不管是两相四线，四相五线，四相六线步进电机。内部构造都是如此。至于究竟是四线，五线，还是六线。就要看A和~A之间，B和B~之间有没有公共端com抽线。如果a组和b组各自有一个com端，则该步进电机六线，如果a和b组的公共端连在一起，则是5线的。

 所以，要弄清步进电机如何接线，只需把a组和b组分开。用万用表打。

 四线：由于四线没有com公共抽线，所以，a和b组是绝对绝缘的，不连通的。所以，用万用表测，不连通的是一组。

五线：由于五线中，a和b组的公共端是连接在一起的。用万用表测，当发现有一根线和其他几根线的电阻是相当的，那么，这根线就是公共com端。对于驱动五线步进电机，公共com端不连接也是可以驱动步进电机的。

六线：a和b组的公共抽线com端是不连通的。同样，用万用表测电阻，发现其中一根线和其他两根线阻止是一样的，那么这根线是com端，另2根线就属于一组。对于驱动四相六线步进电机，两根公共com端不接先也可以驱动该步进电机的。
