这里介绍另外一种新建CANoe工程的方法。这跟系列文章中的第一篇《CANoe操作介绍系列 ———— 新建CANoe 仿真工程》还是存在一定的差异的。最主要的差异是第一篇中主要是依据CANoe工程中的模板进行创建，至于后续的网络节点的添加还需要自行添加；本文介绍的是依据DBC中的数据来依次创建工程，可以自动生成网络节点。 为什么不直接使用本文介绍的方式来创建CANoe工程呢？首先一点，这里需要你对CANoe工程的数据库有着详细的了解，具体的数据库格式由三种（.dbc / .xml / .arxml）。如果你没有工程中所需要的数据库，你是无法通过该方式创建工程。相反，第一篇文章中介绍的方法，在任何时候都可以创建，因为它是依据现有的模板进行创建的。所以，这里跟大家简单介绍一下这两者之间的区别与优劣。
-

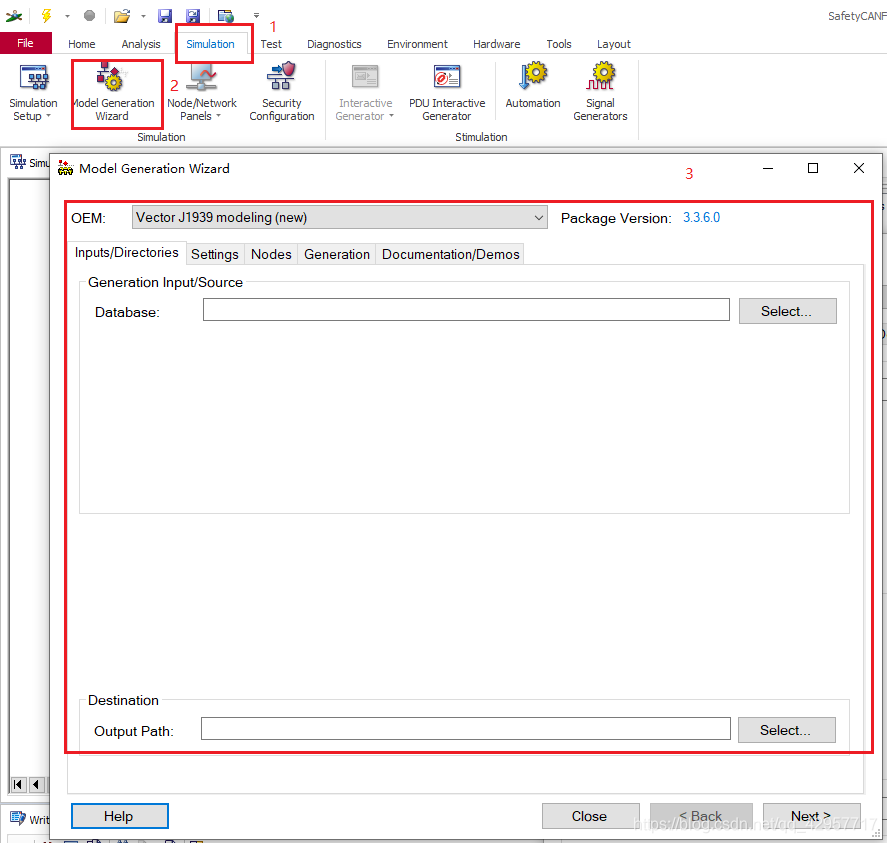

打开一个现有的CANoe工程，进入到Model Gemeration Wizard。 具体的步骤如Simulation -> Model Gemeration Wizard -> 双击之后就可以进入到 3 中的页面。 这里并非只能通过该种方式打开Model Gemeration Wizard，也可以直接通过在电脑中找到相关的插件exe文件直接打开。目前来说，找到该插件并不是很方便，所以这种方式较为便捷。
-
关闭所有的CANoe工程。这一步很重要，因为要通过这种方式创建工程的话，必须要关闭已打开的工程，否则无法正常打开。具体得错误信息，可以查看下图。
-

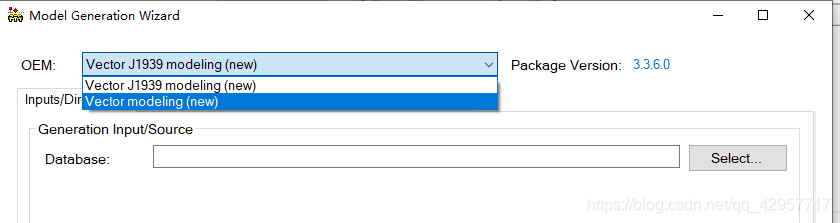

选择OEM。因为我所安装的CANoe驱动中，是没有J1939的模型，所以只能选择另外一种 Vector Modeling。因为我没有使用过，所以暂时无法介绍这两种模型的区别。等后续如果有相关的信息，我会同步到该文章。
-
选择DBC。这里需要介绍一下目前来说，CANoe支持的DBC文件有三种格式，具体的格式为 .dbc / .xml / .arxml。.dbc文件是传统的数据库文件，.arxml文件则是一种比较新的数据库文件，.xml文件目前还没有使用过。所以这里对.dbc与.arxml进行一个对比。使用该方式创建工程的过程中，需要区分多个CAN 网络结构。对于.arxml来说，因为它可以继承多个网络，所以创建的时候，只需要加载一次数据库就可以完成整个工程网络的创建。对于.dbc来说，需要在创建工程中的网络节点的时候，需要创建一次就加载一次。这里将分开介绍。对于.arxml的创建，请看第五步。对于.dbc的创建，请看第六步。
-
.arxml创建

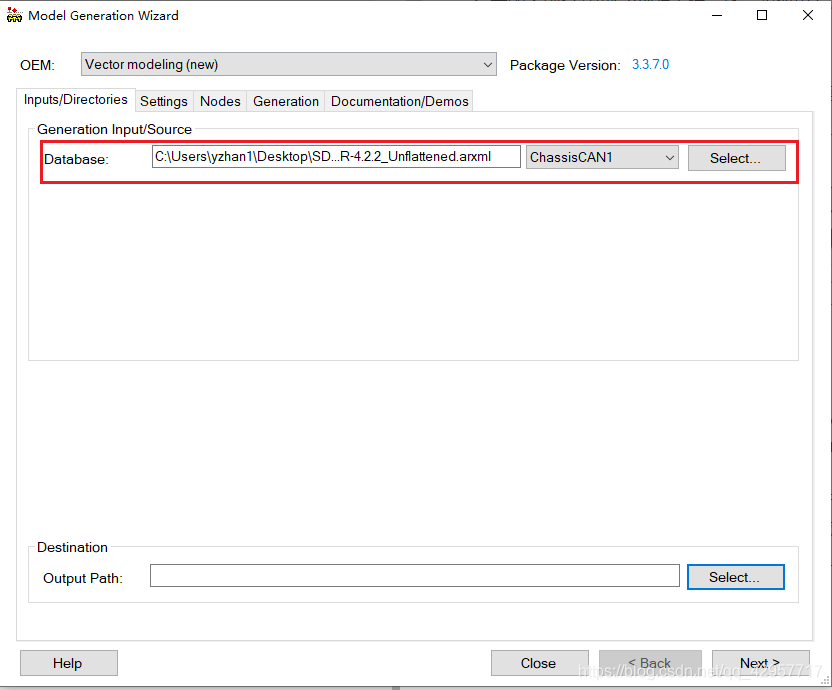

5.1 选择需要加载的arxml数据库

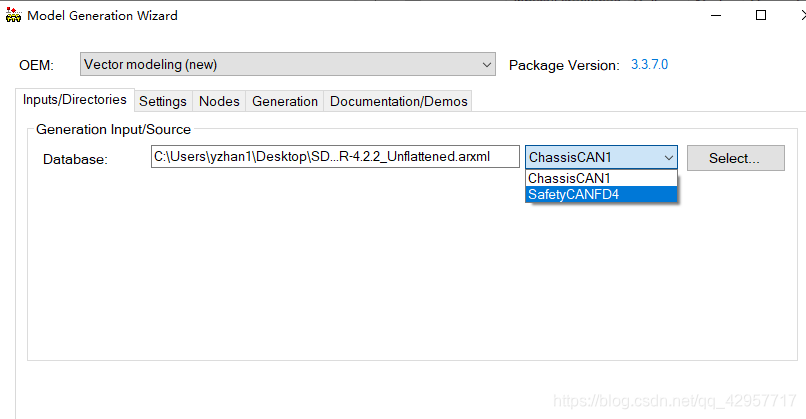

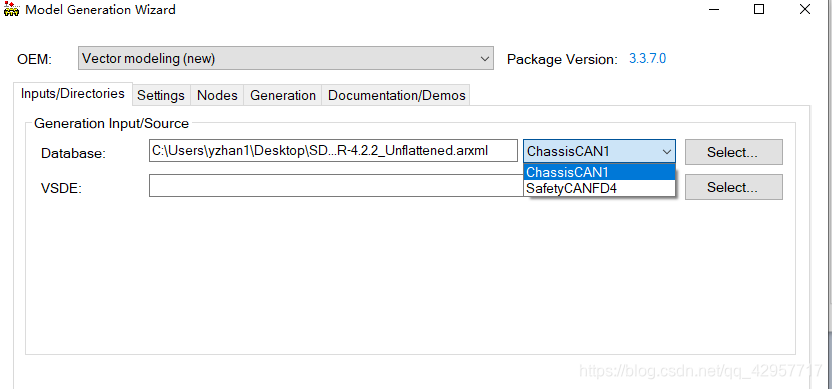

5.2 我们首先需要创建CAN 1 网络的结构。从这里可以选择具体选择哪一个网络作为CAN 1 网络。

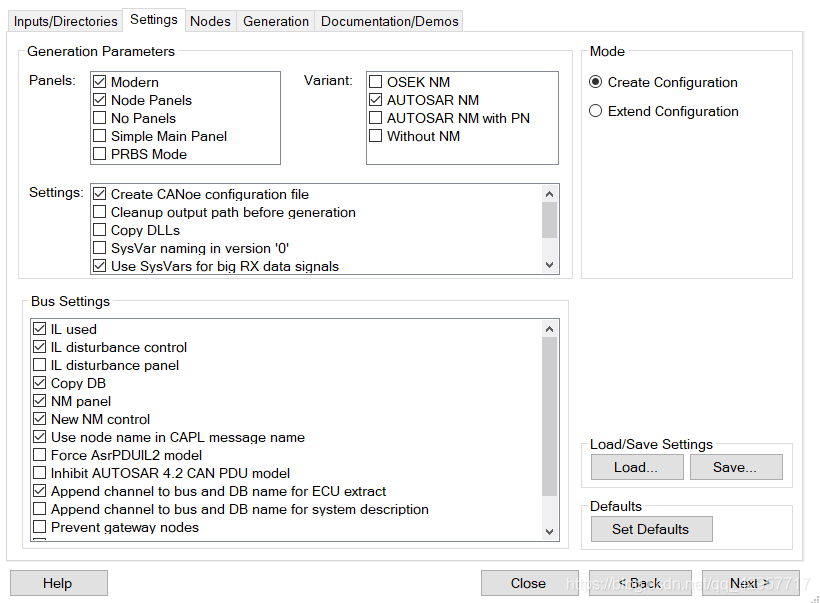

5.3 选择相关的NM管理模式。进入到Setting页面下，在Varriant变量中选择。请根据工程的需要选择相对应的 NM 管理模式。其他的设置我一般选择默认选项。

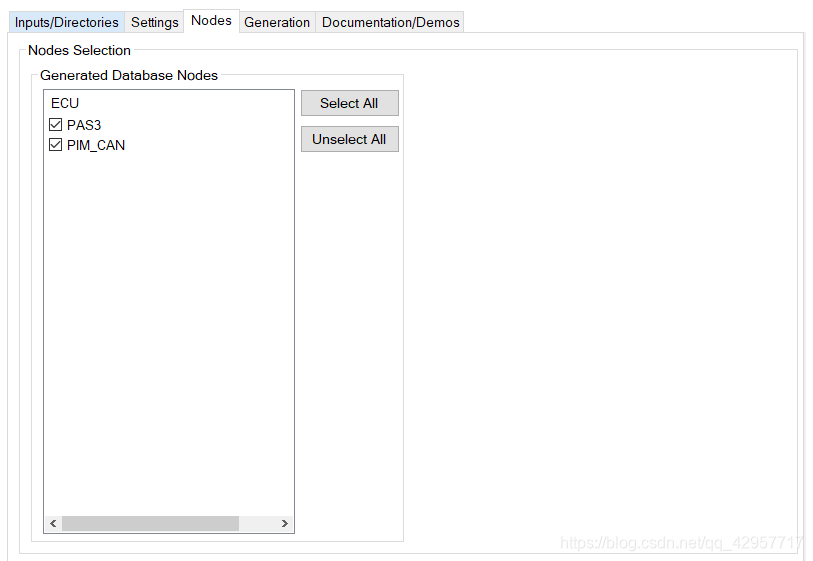

5.4 选择节点的创建。进入到Node页面。如果存在你不想创建的节点，在这里可以选择不创建。

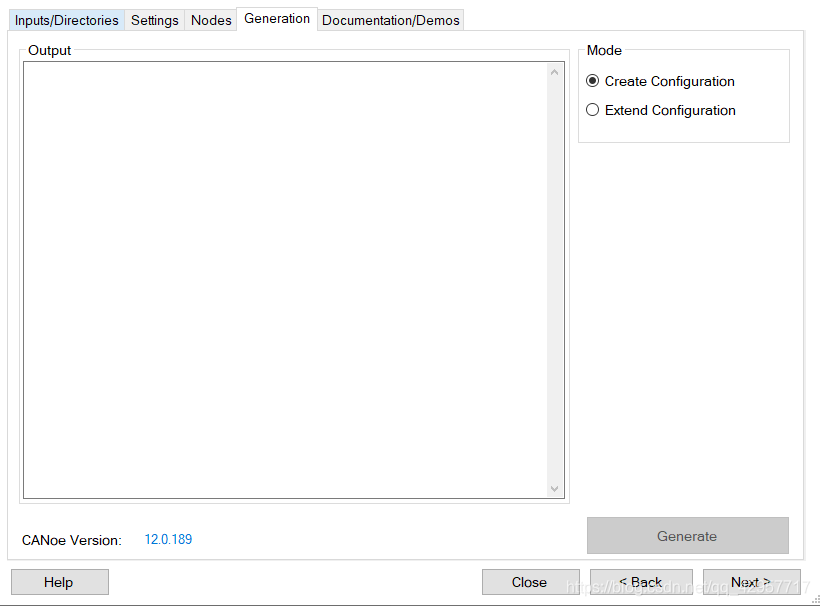

5.5 进入到Generation 页面。选择创建模式为Create Configuration，这里因为是第一次创建，所以需要选择Create Configuration.

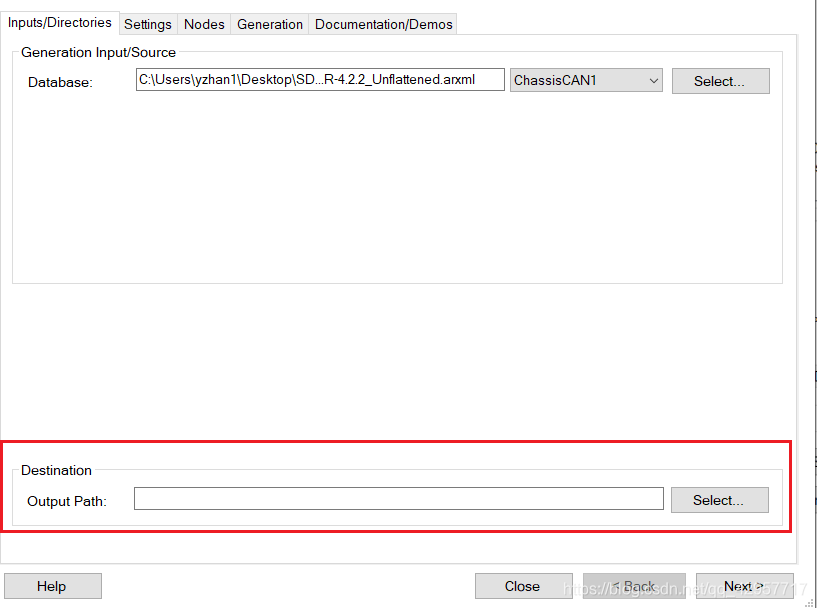

5.6 选择输出路径。进入到Inputs/Directoriest 页面，选择路径。如果创建CAN 1 网络时，出现无法加载输出路径，请查看5.5 步中的mode是否选择为Extended Configuration。

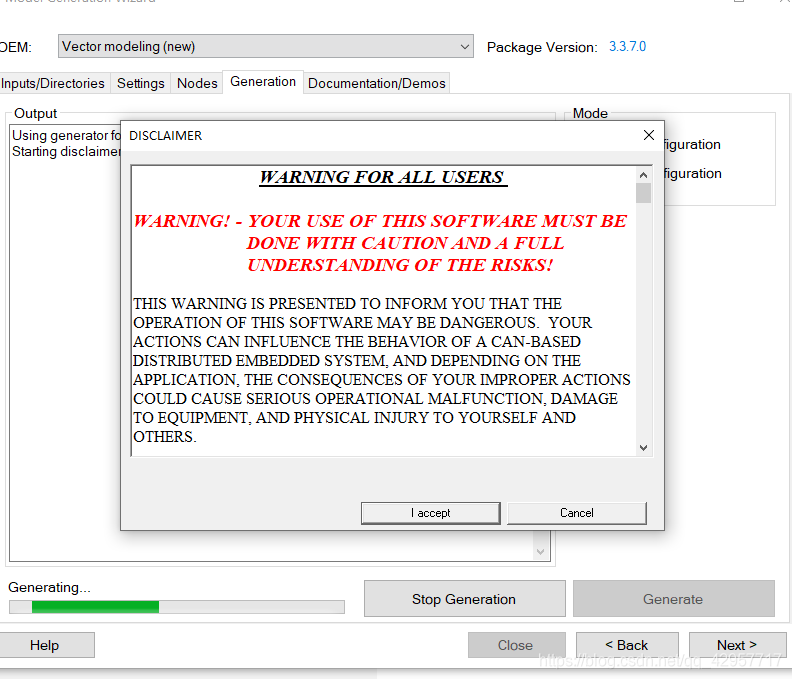

5.7 完成配置之后，选择创建。选择 I accept之后，等待创建完成。

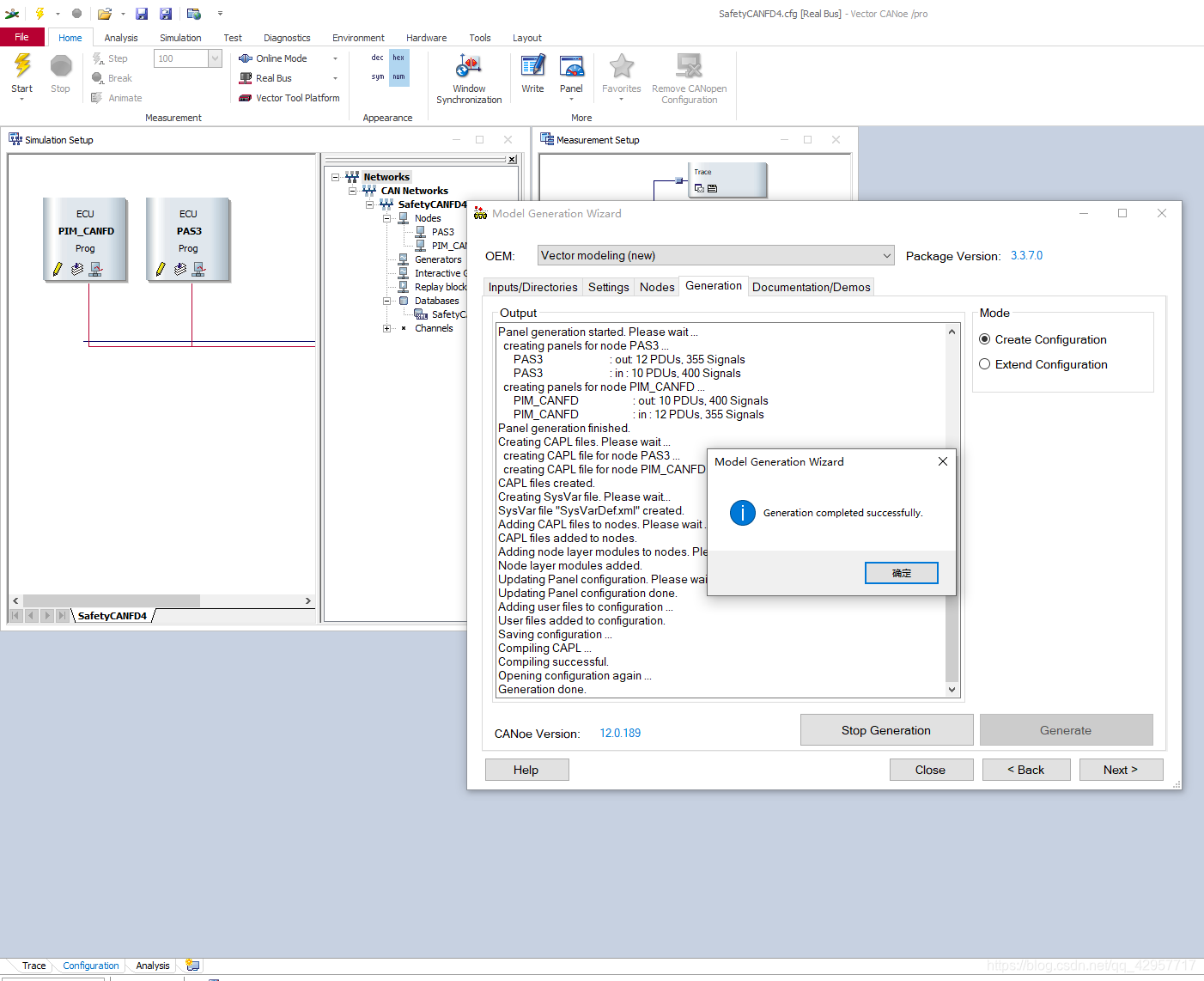

5.8 创建完成之后，会自动打开你所新建的工程
5.9 关闭工程，进行CAN 2的网络创建。
5.10 进入到Generation页面，选择Extend configuration。然后点击Generate。

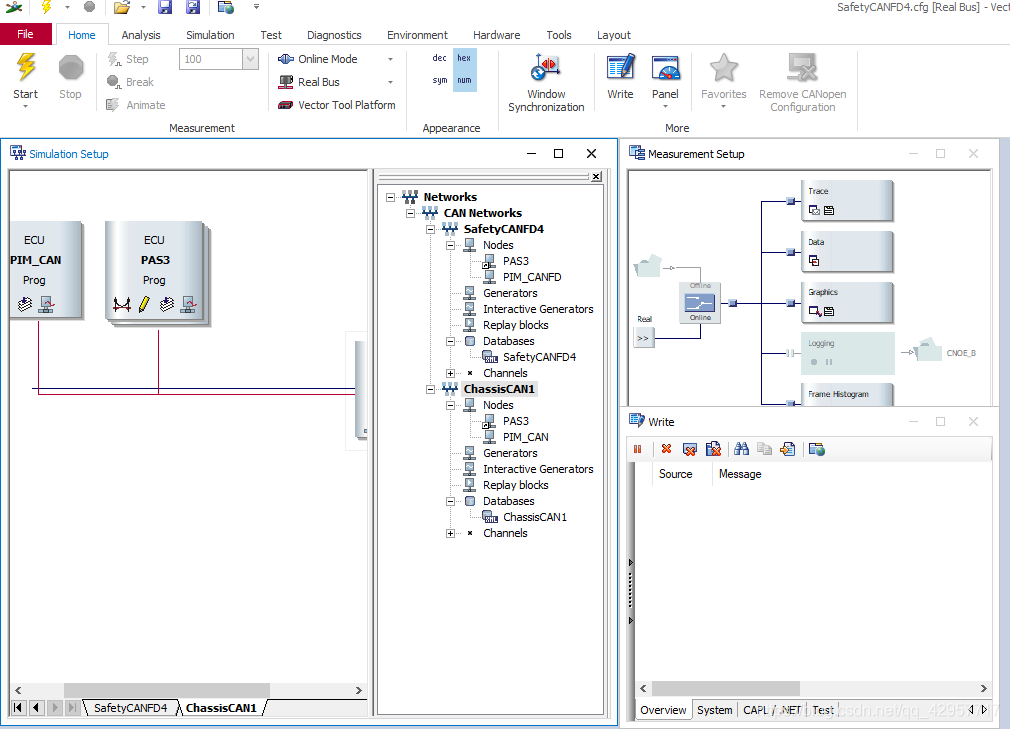

这个时候就已经完成了。到这里，我们就完成了依据 arxml 格式的数据库文件创建CANoe工程。 -
.dbc创建

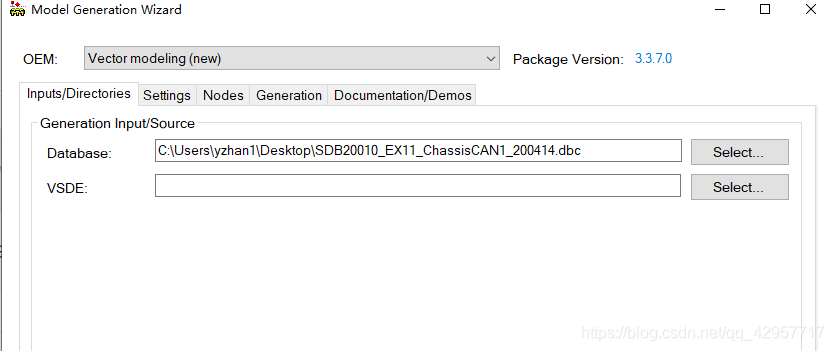

6.1 这里介绍依据 dbc 的数据库文件创建工程。这里只介绍两者之间的差异性，不做重复的介绍。步骤均与上述的相同。这里就没有选择CAN 1网路选择。主要原因是因为.dbc文件中的节点只集成了某一个网络的节点，并不包含多个网络的节点。
6.2 无此步骤
6.3 见上一个介绍步骤
6.4 见上一个介绍步骤
6.5 见上一个介绍步骤
6.6 见上一个介绍步骤
6.7 见上一个介绍步骤
6.8 见上一个介绍步骤

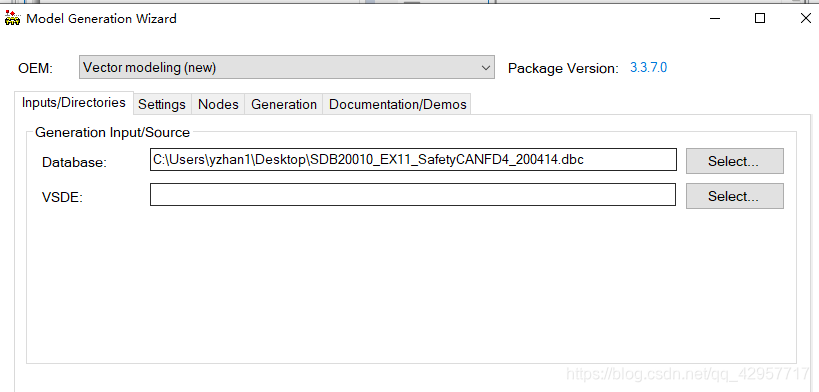

6.9 重新加载一次XCAN2 网络的dbc文件
6.10 见上一个介绍步骤
