03 verilog基础语法-模块结构

虚拟机：VMware-workstation-full-14.0.0.24051
环 境：ubuntu 18.04.1

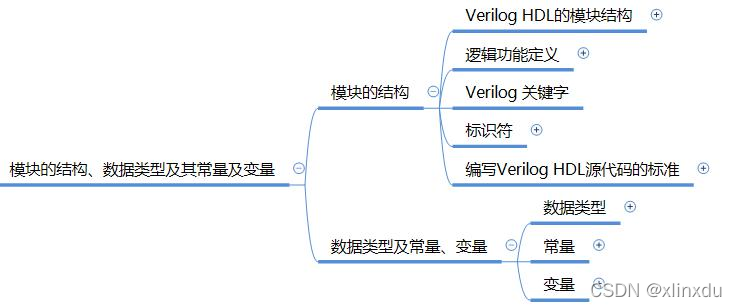

一、学习内容（上半部分）

二、模块的结构

（1）Verilog HDL的模块结构

• Verilog的基本设计单元是“模块 (block) ”

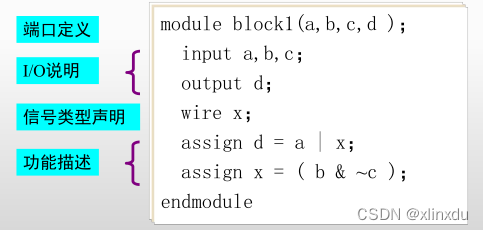

• Verilog 模块的结构由在module和endmodule关键词之间的4个主要部分组成：


（2）逻辑功能定义

在Verilog 模块中有3种方法可以描述电路的逻辑功能：

> assign语句

	如assign x = (b & ~c);
	assign语句又称连续赋值语句，常用于描述组合逻辑

> 门元件例化（instantiate）

	如and u_and2(f,a,b,c);
	其中and 是与门门元件的关键字，u_and3是例化的元件名。

	·  注1： 元件例化即是调用Verilog HDL提供的元件；
	·  注2：元件例化包括门元件例化和模块例化 ；
	·  注3： 每个实例的名称必须唯一。

> always块语句

always @(posedge clk) begin//当时钟上升沿到来时执行一遍块内语句
	if(load)begin
		out <= data; // 同步预置数据
	end
	else begin
		out <= data + 1 + cin; // 加1计数
	end
end

always块 语 句 常 用 于 描 述 时 序 逻 辑 ， 也 可描 述 组 合 逻 辑 。 可 用 if-else 或case语句多种手段来表达逻辑关系 ，同时always和assign是并发执行的，因此always内不可包含assign语句。

• 常见module模板

module <顶层模块名>（
	input 输入端口列表,
	output 输出端口列表
）;
//（1）使用assign语句定义逻辑功能
	wire	结果信号名;
	assign <结果信号名> = 表达式;

//（2）使用always块定义逻辑功能
always@（<敏感信号列表>）begin
	xxx;
end

//（3）子模块例化
<module_name><instance_name>(
	.module_port(inst_port),
	.module_port(inst_port)
	);
endmodule

（3）Verilog关键字

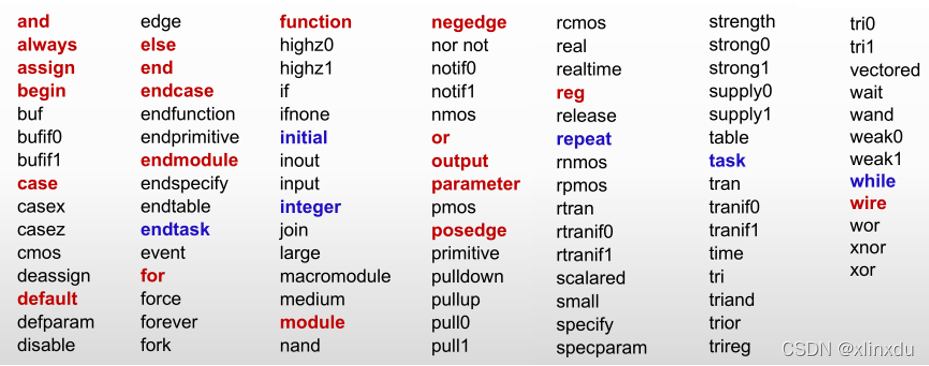

关键字是verilog语法规定的，用来组织语言结构或元件，因此用户自定义的变量等不能与关键字重复，下面是Verilog HDL的关键字，红色为常用的关键字。

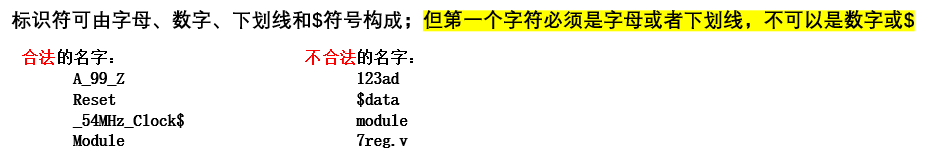

（4）标识符

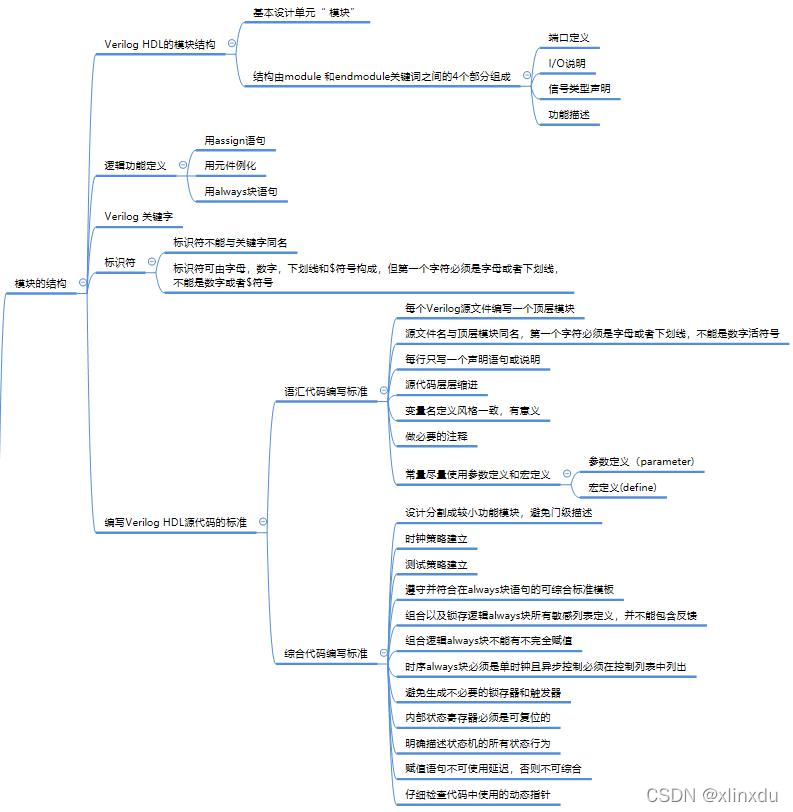

三、小结

---
