HDLBits Fsm serial

1、这个题就是一个串口通信的表达，之前一直写错是因为少考虑了一个状态。

2、首先当正常读取的时候，开始状态只要被拉低就可以了。开始到数据1之间不需要判断。然后中间没错，从数据8到停止位这里要判断一下，如果是1就进入停止位否则就进入等待状态。进入停止位就代表正常接收到数据了就可以输出done位了。

3、如果没有正常读取就要进入等待状态，

4、等待状态如果一直是0那就一直是等待状态。如果变成1就要进入开始准备的状态。随时拉低，随时开始，（之前就是少了一个这个位，所以一直报错。）

状态机的几个状态

start：进入数据1位

数据2-7：进入下一个数据位

数据8：如果此时in是1那就进入停止位否则进入等待位

停止状态：如果in变为0说明进入下一个开始状态，in为1进入准备开始的状态

等待状态：如果被拉高说明进入准备开始的状态，否则就还是等待状态

准备开始状态：随时拉低，随时开始

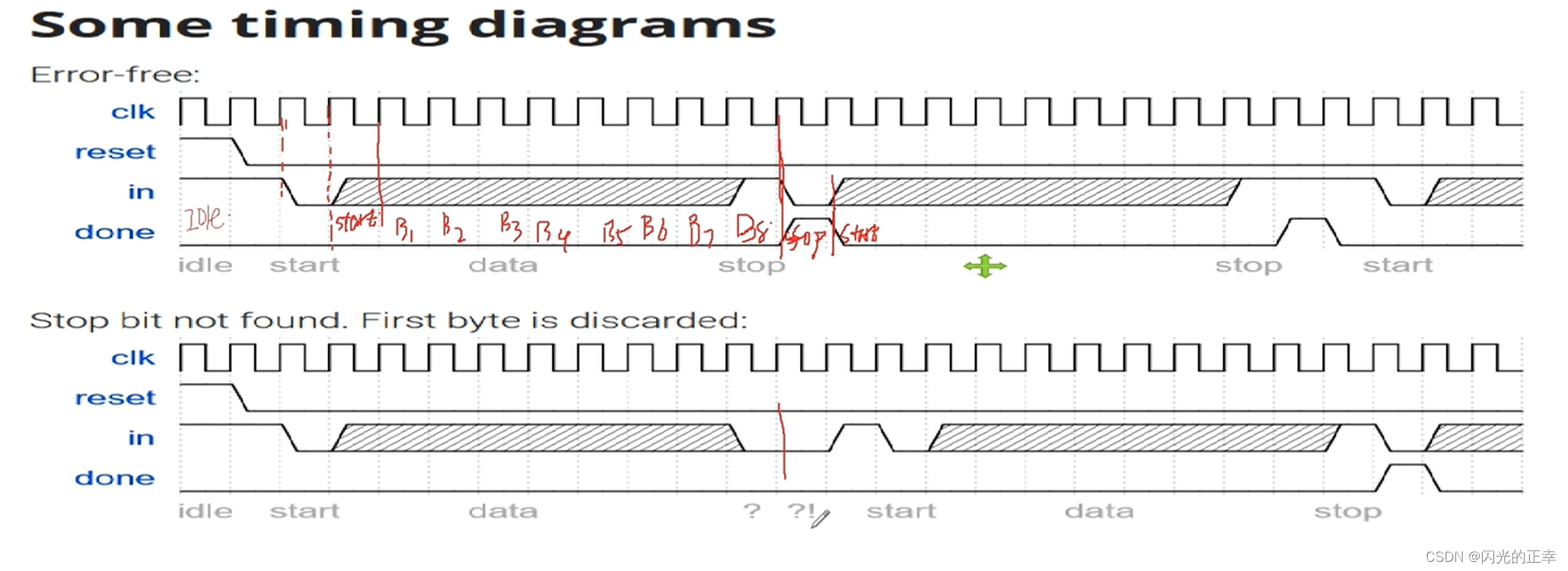

之前状态机那里有点不确定，通过b站up主讲解才知道，末尾那里才是当前状态。如下图所示

 完整代码如下：

module top_module(
    input clk,
    input in,
    input reset,    // Synchronous reset
    output done
);
    parameter START=0,B=1,C=2,D=3,E=4,F=5,G=6,H=7,I=8,stop=9,wate=10,dile=11;//十一种状态
    reg[3:0]state,next_state;
    always@(*)begin
        case(state)
             START:next_state=B;//开始位下一个就是数据1
             B:next_state=C;//数据1->数据2
             C:next_state=D;//数据2
             D:next_state=E;//数据3
             E:next_state=F;//数据4
             F:next_state=G;//数据5
             G:next_state=H;//数据6
             H:next_state=I;//数据7
            I:next_state=in?stop:wate;//数据8
            stop:next_state=(in)?dile:START;//停止位1正常停止0就是不正常代表丢数据
            wate:next_state=(in)?dile:wate;//如果被拉低就是进入了开始状态
            dile:next_state=(in)?dile:START;
           default next_state=wate;
        endcase

    end
    always@(posedge clk)begin
        if(reset)
            state<=dile;
        else begin
            state<=next_state;
        end
    end

        assign done=(state==stop);

endmodule
