DDR5 SDRAM 标准的发布带来了性能显著提升，如带宽扩展至8.4 GT/s，更低的工作电压，新电源架构，双通道设计，更长的突发长度等。然而，这些改进也带来了设计挑战，如信号完整性，电源管理及散热。DDR5内存接口芯片组通过增强信号完整性和管理电源，助力克服这些挑战。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

JEDEC 宣布发布 JESD79-5 DDR5 SDRAM 标准，标志着行业向 DDR5服务器和客户端双列直插式内存模块(DIMM) 过渡。DDR5 内存带来了许多关键的性能提升，同时也带来了新的设计挑战。计算系统架构师、设计师和购买者想知道 DDR5 与 DDR4 的新特性，以及他们如何从新一代内存中获得最大收益。

在本文中：
DDR5 与 DDR4 相比有何变化？
DDR5 的设计挑战是什么？
DDR5 内存接口芯片组如何利用 DDR5 的 DIMM 优势？

性能：DDR5 与 DDR4 DRAM 相比有何变化？

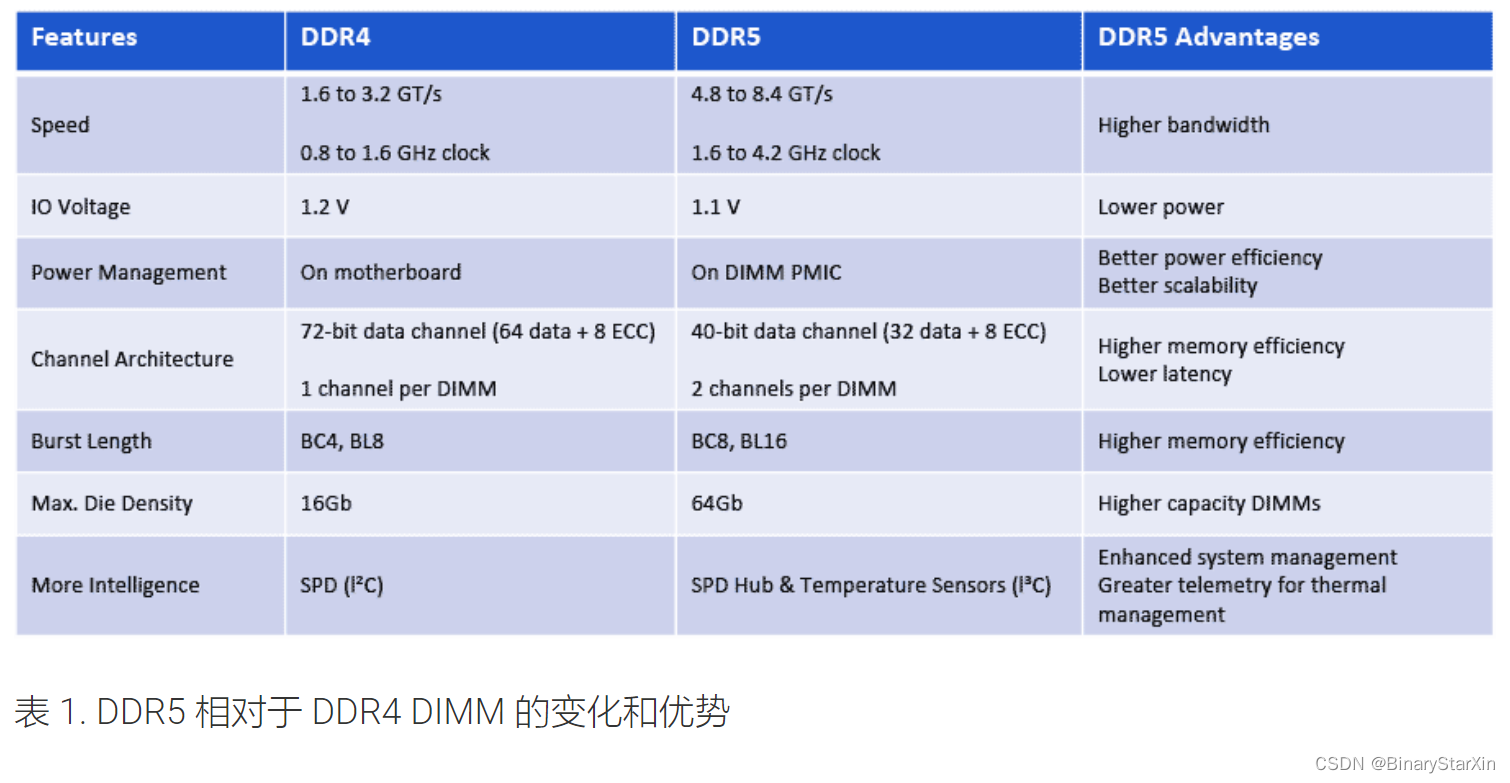

下表 1 显示了从 DDR4 到 DDR5 DIMM 过渡过程中最重要的七大规范进步。




1. DDR5 扩展至 8.4 GT/s

您永远无法获得足够的内存带宽，
