第 15 章        电子产品电路设计

15.1        计算机产品的电路设计

15.1.1  个人计算机（台式电脑）电路

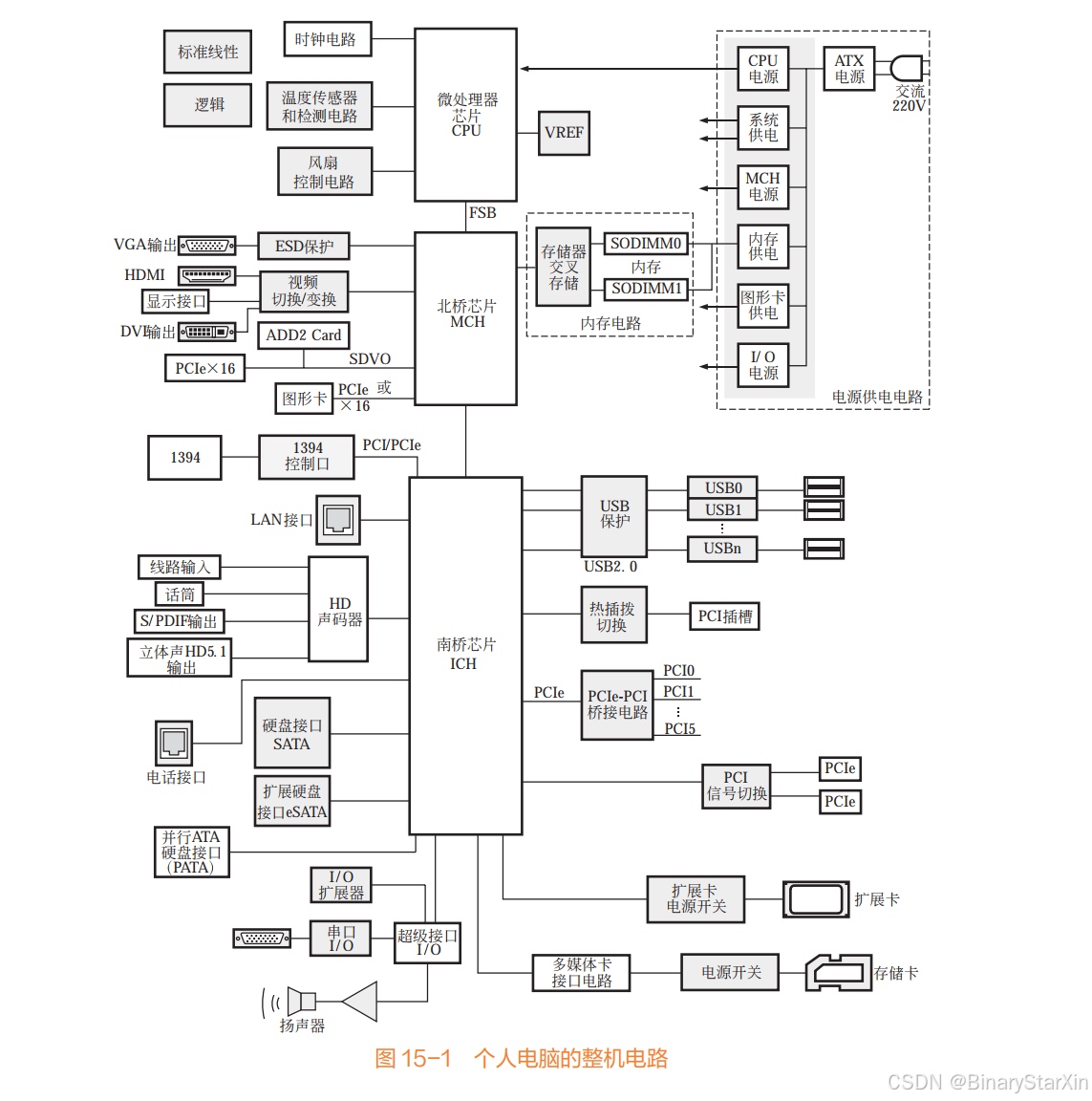

        个人计算机的主要功能是接收数据信息和处理数据，经处理后可以形成新的数据，同时可以将生成的数据输出或存储。个人计算机的性能通常是指运算（处理）速度、存储数据的容量以及稳定性。计算机拥有各种配置以满足不同客户的需要，例如对于图像的编辑、处理和存储需要大容量存储系统，对游戏爱好者则需要高性能图形卡系统。图 15-1 是个人电脑的整机电路，其中主要的电路器件是安装在主板上。从图可见，计算机主要是由 CPU（微处理器芯片）、芯片组（南桥芯片和北桥芯片）、内存电路、电源供电电路等部分构成的。

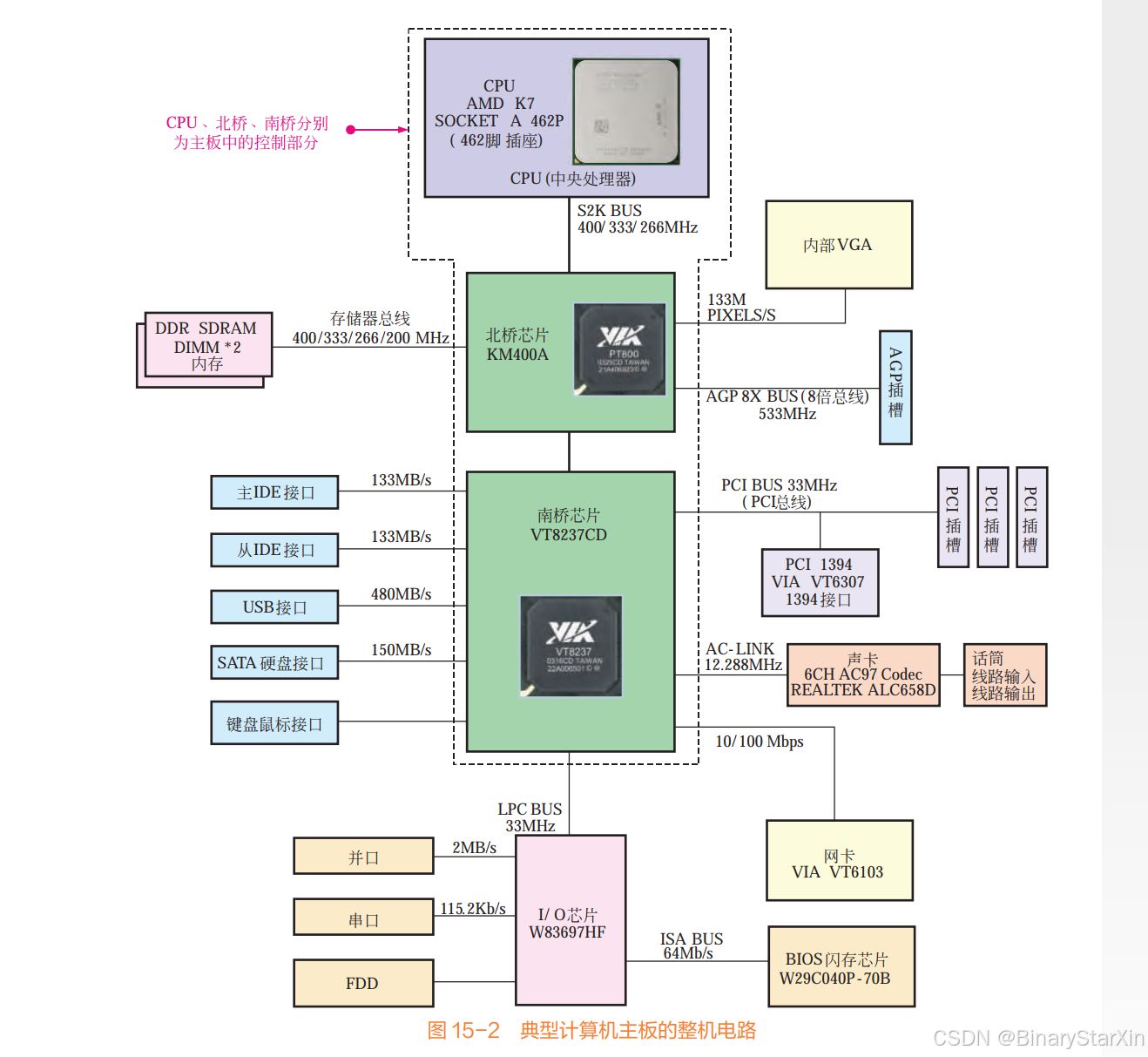

图 15-2 是典型计算机主板的整机电路。

        由图 15-2 可知， CPU 作为总控制核心，经北桥芯片实现对内存、 AGP 插槽等进行控制和数据传输； CPU 的指令和数据经北桥芯片后，再经南桥芯片实现对 IDE 接口、 USB接口、鼠标键盘接口、 SATA 接口、 PCI 插槽、声卡、网卡等电路的控制和数据传输；南桥芯片又经 I/O 芯片后实现对并口、串口、 BIOS 闪存芯片的控制和数据传输。CPU 作为主板上的重要核心部件，是通过总线与芯片组、内存、存储控制器、接口电路和一些扩展插槽进行连接的。如果把 CPU 比作人的大脑，那么总线就相当于人的筋脉。计算机主板上的总线分为控制总线、地址总线和数据总线三种，主板上所有的插槽芯片、输入 / 输出接口电路都是靠这些总线与 CPU 之间进行连接。图 15-3 为计算机主板中各单元电路的关系图（华硕 PTGD2-LA 主板）。
