AXI_lite代码简解(三)-AXI-LITE 自定义IP

本文详细介绍了如何创建一个AXI-LITE自定义IP,用于通过AXI_Lite接口(Master)控制FPGA上的GPIO。内容包括实现框图、IP设计、接口定义、子模块实现及Vivado中的集成。最后提到了在SDK中的应用和约束文件的配置。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

AXI-LITE 自定义IP

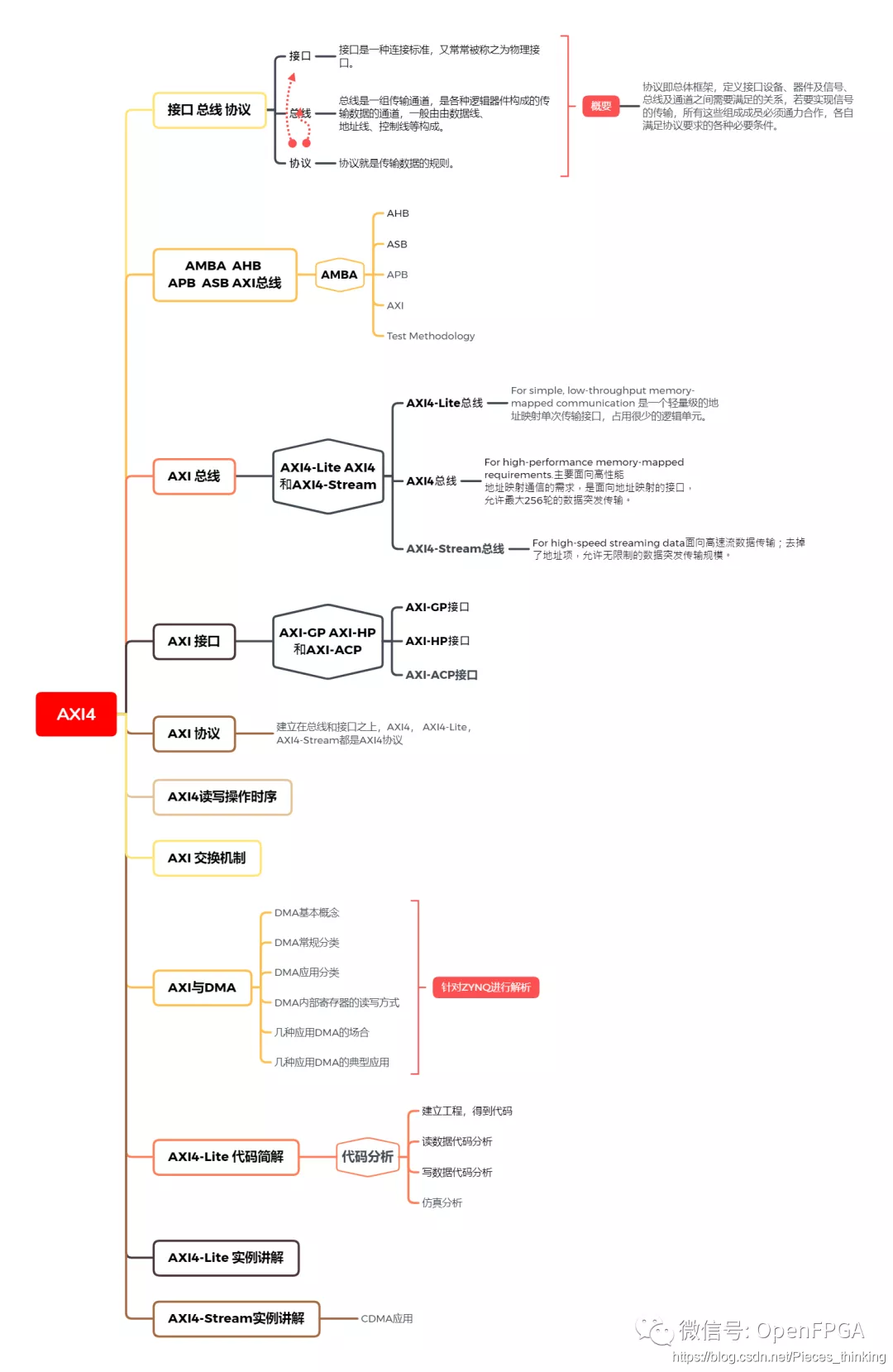

在这里插入图片描述

  目的:通过嵌入式软核或者硬核通过AXI_Lite接口(Master)控制FPGA端引脚的GPIO。
  实现框图:
在这里插入图片描述

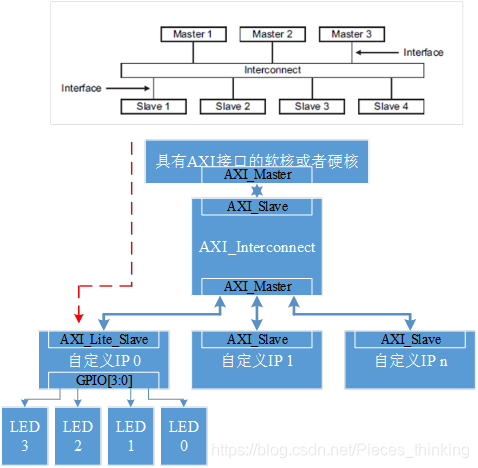

                  图4 50 自定义IP应用框图
  按照AXI互联机制我们知道,我们的自定义IP是通过AXI_Interconnect连接到Master端,整体的框图也比较简单,为了验证方便我们只按照红色线路径进行测试。
  自定义的IP也比较简单,是直接在上面两节的基础上修改几个参数即可。
  我们知道软核或者硬核通过接口向自定义IP写数据时,是通过slv_reg寄存器向总线上写数据的,为了方便计算基地址,我们选用slv_reg0寄存器赋值给GPIO。
  通过图4 49知道,IP的顶层接口分成两部分,一个是AXI_Lite接口,这部分上面两节有介绍,一个是GPI
