《RepViT Revisiting Mobile CNN From ViT Perspective》

期刊：CVPR

年份：2024

代码：http://https: //github.com/THU-MIG/RepViT

摘要

最近，与轻量级卷积神经网络(CNN)相比，轻量级视觉Transformer(ViTs)在资源受限的移动设备上表现出了更高的性能和更低的延迟。研究人员已经发现了轻量级ViT和轻量级CNN之间的许多结构联系。然而，它们之间在块结构、宏观和微观设计上的显著差异并没有得到充分的研究。在本研究中，我们从ViT的角度重新审视轻量级CNN的高效设计，并强调其在移动设备上的广阔前景。具体来说，我们通过集成轻量级vit的高效架构设计，逐步增强了标准轻量级CNN(即MobileNetV3)的移动友好性。这就产生了一个新的纯轻量级CNN家族，即RepViT。大量的实验表明，RepViT优于现有的最先进的轻型ViT，并在各种视觉任务中表现出良好的延迟。值得注意的是，在ImageNet上，RepViT在iPhone 12上以1.0 ms的延迟实现了超过80%的top-1精度，据我们所知，这是轻量级模型的第一次。此外，当RepViT遇到SAM时，我们的RepViT-SAM的推理速度比先进的MobileSAM快近10倍。

Introduction

轻量级CNN的发展：过去十年中，研究人员主要关注轻量级CNN，并取得了显著进展。提出了许多高效设计原则，如可分离卷积、反向残差瓶颈、通道洗牌和结构重参数化等，这些原则促成了MobileNets、ShuffleNets和RepVGG等代表性模型的发展。

轻量级ViTs的探索：尽管直接减小ViT模型的大小以适应移动设备的约束是可能的，但这样做往往会降低性能，使其不如轻量级CNN。因此，研究人员开始探索轻量级ViTs的设计，目标是超越轻量级CNN的性能。

轻量级ViTs和CNNs的比较：尽管轻量级ViTs和轻量级CNNs在某些结构上具有相似性，例如都采用卷积模块来学习空间局部表示，但它们在块结构、宏观/微观设计上存在显著差异，这些差异尚未得到充分的检查。

主要贡献：

1. 新的轻量级CNN架构RepViT：提出了一种新的轻量级CNN架构，名为RepViT，它通过整合轻量级ViTs的高效架构设计，旨在为资源受限的移动设备提供高性能的模型。

2. 性能与延迟的优化：RepViT在保持低延迟的同时，实现了超越现有最先进轻量级ViTs和CNNs的性能，特别是在ImageNet数据集上达到了超过80%的top-1准确率，且在iPhone 12上的延迟仅为1.0毫秒。

3. 架构设计的创新：文章详细介绍了RepViT架构的设计过程，包括块设计、宏观设计和微观设计，这些设计决策共同促进了模型性能的提升和延迟的降低。

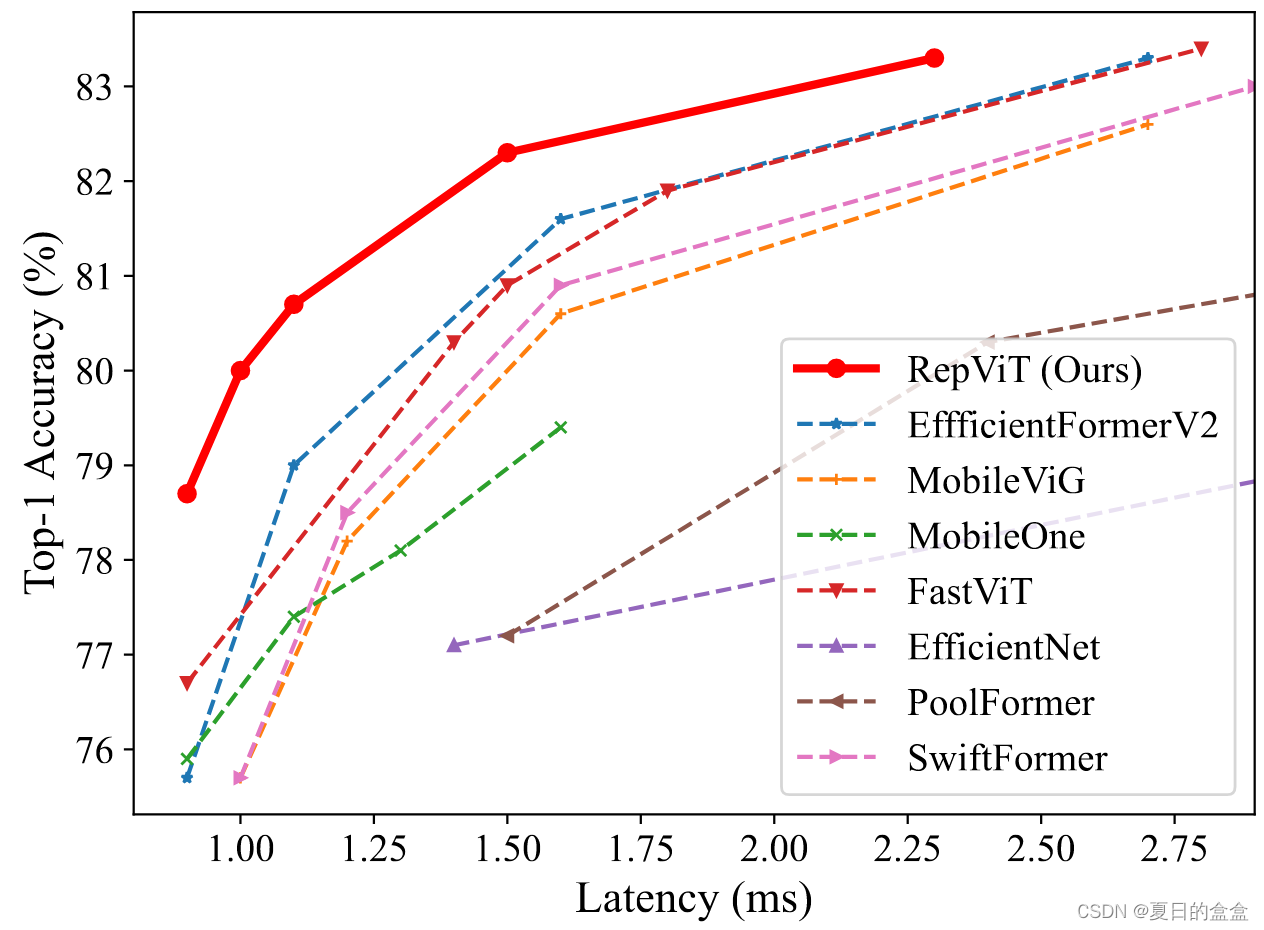

延迟 vs 准确性：

图1

Method

2.1 预备知识

延迟度量：作者选择在移动设备上的实际延迟作为模型性能评估的基准，而不是传统的FLOPs或模型大小，因为这些指标与移动应用中的实际延迟相关性不高。

训练对齐：为了公平比较，作者将MobileNetV3-L的训练与现有的轻量级ViTs对齐，包括使用AdamW优化器、余弦学习率调度器、数据增强技术如Mixup、自动增强和随机擦除，以及标签平滑作为正则化方案。

2.2 块设计

2.2.1 Separate token mixer and channel mixer

动机：轻量级ViTs的一个关键设计特征是将Token Mixer和Channel Mixer分开。这种分离基于MetaFormer架构，已被证明对ViTs的有效性至关重要。

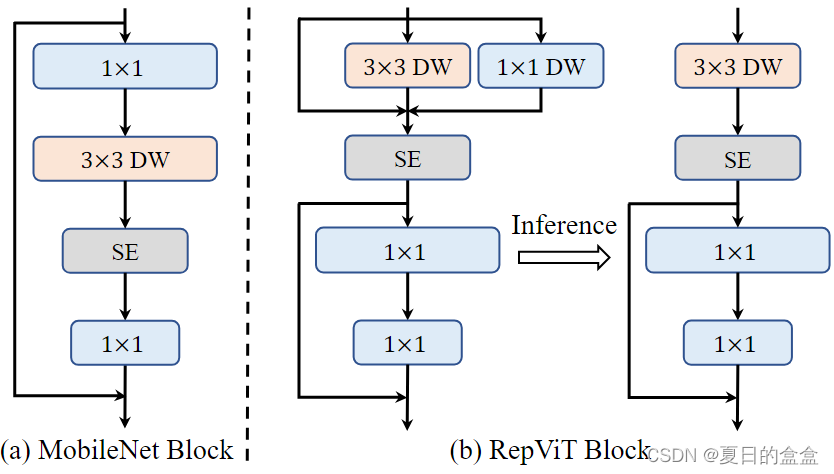

图2 (a) 是一个 MobileNetV3 块，具有可选的squeeze-and-excitation (SE) 层。(b) 是设计的 RepViT 块，它通过结构重新参数化技术分离令牌混合器和通道混合器。SE 层在 RepViT 块中也是可选的。为简单起见，省略了范数层和非线性。

如图2(a)所示：

• 在MobileNetV3-L中，原始的块结构采用1×1扩展卷积和1×1投影层来实现通道间的交互（即Channel Mixer），并在1×1扩展卷积之后使用3×3深度卷积（DW）来融合空间信息（即Token Mixer）。这种设计将Token Mixer和Channel Mixer耦合在一起。
• 为了分离它们，作者首先将DW卷积上移，并在DW之后放置可选的Squeeze-and-Excitation（SE）层，因为SE层依赖于空间信息的交互。（通过将DW卷积移动到1×1扩展卷积之前，我们可以首先对每个通道进行空间混合，然后再通过1×1卷积进行通道混合。这样，空间信息的混合和通道信息的混合就不再是顺序依赖的，而是可以独立进行。）
• 采用结构重参数化技术来增强模型在训练期间的学习能力。这种技术允许在推理过程中消除跳跃连接带来的计算和内存成本，这对移动设备尤其有利。

扩展阅读：

扩展卷积（Expansion Convolution）：处理通道信息

• 扩展卷积通常用于CNN中的“扩展层”或“瓶颈层”，其目的是在不显著增加参数数量的情况下增加特征图的维度。
• 在MobileNetV2和MobileNetV3等架构中，扩展卷积通过1×1的卷积操作来实现通道数的增加，这有助于在后续的深度卷积层中捕获更丰富的特征。

深度卷积（Depthwise Convolution）：处理空间信息

• 深度卷积是一种对输入特征图的每个通道分别应用的卷积操作，每个通道的卷积核独立于其他通道。
• 这种卷积方式可以增加特征图的空间维度，同时保持较低的计算成本，因为它允许每个输入通道独立地学习空间特征。
• 在MobileNet系列架构中，深度卷积通常与扩展卷积结合使用，以实现有效的特征提取和降维。

投影（Projection Layer）：

• 投影层通常指的是1×1的卷积层，它用于调整特征图的通道数，而不会改变其空间维度。
• 在某些CNN架构中，如MobileNetV1，投影层用于在深度卷积后减少特征图的通道数，以降低后续层的计算负担。
• 在Transformer架构中，投影层也可以用于将多头自注意力（Multi-Head Self-Attention, MHSA）模块的输出投影回原始维度，以准备进行下一轮的自注意力计算。

拓展阅读2：

Token Mixer：

• 在ViT中，Token Mixer通常指的是多头自注意力机制（MHSA），它允许模型在不同位置的输入特征（tokens）之间建立联系，通过注意力权重来强调某些特征。这种机制有助于模型捕获全局上下文信息。

Channel Mixer：

• Channel Mixer通常指的是在特征的通道维度上进行混合的操作，如1×1的卷积，它允许模型在保持空间位置不变的同时，重新分配和组合不同通道的特征信息。

分开的原因：

• 在一些传统的ViT架构中，Token Mixer和Channel Mixer可能是结合在一起的，这意味着它们在同一个操作中同时发生。然而，这种耦合可能不利于模型的效率和灵活性，尤其是在需要处理不同分辨率或在资源受限的设备上运行时。

效果：将 MobileNetV3-L 的延迟降低到 0.81 ms，以及临时性能下降到 68.3%。

2.2.2 Reducing expansion ratio and increasing width

扩展比（Expansion Ratio）：扩展比是指在网络中的某些层，特别是卷积层或前馈网络（Feed Forward Network, FFN）中，输出通道数与输入通道数的比例。例如，如果一个层的扩展比是4，那么它的输出通道数是输入通道数的4倍。

扩展比的调整：

在传统的ViT中，FFN模块的扩展比通常设置为4，这意味着FFN的隐藏维度是输入维度的4倍。这种设计虽然有助于捕获复杂的特征，但也导致了计算资源的大量消耗。

网络宽度（Width）：网络宽度指的是网络中通道的数量。增加网络宽度可以提供更多的特征表示能力，有助于提高模型的性能。

宽度的调整：

为了补偿降低扩展比带来的参数减少，作者提出增加网络的宽度。例如，在每个阶段之后加倍通道数，从而在保持或提高性能的同时，减少模型的延迟。

方案：

RepViT在通道混合器中为所有阶段设置扩展比为 2，随着扩展比较小，我们可以增加网络宽度来弥补较大的参数减少。我们在每个阶段之后对通道进行双重处理，每个阶段最终得到48,96,192和384个通道。

效果：在 0.91 ms 的类似延迟下获得了 73.0% 的 top-1 准确率的较差性能。

2.3 宏观设计

2.3.1 Early convolutions for stem

动机：

Stem是CNN中的第一个卷积层，它负责从原始图像中提取初步的特征表示。在ViT和一些轻量级CNN中，Stem通常使用patchify操作，将输入图像分割成小块。Patchify操作虽然简单，但可能导致优化问题和对训练配置的敏感性。这是因为它将图像分割成固定大小的非重叠块，这可能不利于模型学习有效的特征表示。

为了解决上述问题，引入了早期卷积的概念。这种方法使用几个stride为2的3×3卷积层作为Stem，以替代传统的patchify操作。

早期卷积的优势：使用早期卷积可以提高优化稳定性和性能。这是因为较小的卷积核可以更好地捕捉局部特征，并且多层堆叠可以逐渐增加感受野，从而有助于模型学习更丰富的特征表示。

实现细节：在RepViT架构中，作者采用了两个3×3卷积层，步长为2，作为Stem。第一个卷积层的过滤器数量设置为24，第二个卷积层设置为48。

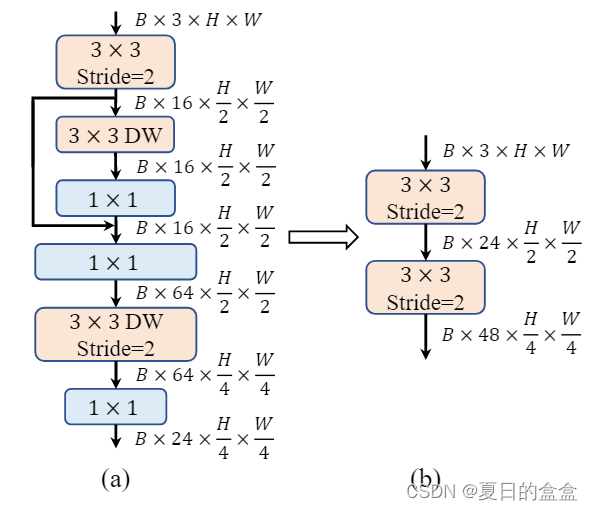

图3 (a)MobileNetV3-L 将过滤器的初始数量减少到 16，这反过来又限制了Stem的表示能力。(b)RepViT采用早期卷积的方法，简单地装备两个步长为 = 2 的 3 × 3 卷积作为Stem。

效果：整体延迟降低到 0.86 ms。top-1 准确率提高到 73.9%。

 2.3.2 Deeper downsampling layers

动机：在CNN中，下采样层负责减少特征图的空间维度，同时增加特征的深度，这有助于模型捕获不同尺度的特征并减少计算量。在标准的ViT和一些轻量级CNN中，下采样通常由单独的层完成，例如通过步长大于1的卷积或池化操作。然而，这种简单的下采样可能会导致信息丢失，影响模型性能。

深化下采样层的策略：

通过增加下采样层的深度来提高网络的性能。这包括使用多个连续的卷积层来逐步降低特征图的分辨率，同时增加特征的深度。

具体实现：

• 在RepViT中，作者首先使用一个步长为2的深度卷积（DW convolution）进行空间下采样，然后使用一个1×1的逐点卷积（pointwise convolution）来调整通道维度。
• 为了进一步加深下采样层并捕获更多的信息，作者在逐点卷积后添加了一个前馈网络（FFN）模块，以记忆更多的潜在信息。

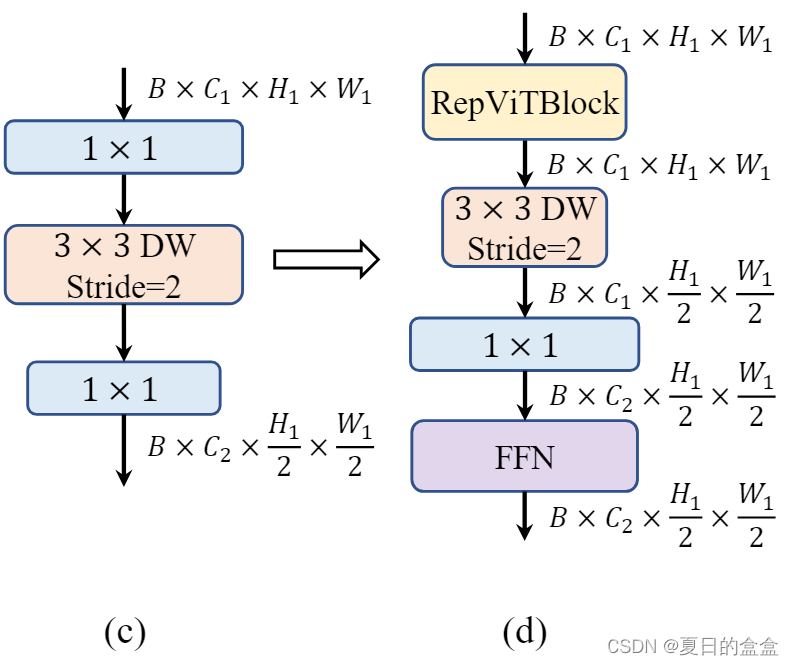

图4 (c)MobileNetV3-L (d)RepViT

MobileNetV3-L仅通过步长为 = 2 的 DW 卷积，可能缺乏足够的网络深度，导致信息丢失和对模型性能的负面影响。因此，为了实现单独和更深的下采样层，我们首先使用stride = 2和pointwise 1 × 1卷积的DW卷积分别进行空间下采样和调制通道维度。

效果：将 top-1 准确率提高到 75.4%，延迟为 0.96 ms。

2.3.3 Simple classifier

动机：

分类器是CNN架构中的最后部分，负责将特征转换为最终的类别预测。在传统的CNN中，分类器通常包括全连接层、全局平均池化层或类似的结构。在一些现有的轻量级CNN中，分类器可能包含额外的卷积层和全连接层，这些设计虽然可以提高特征的表达能力，但也增加了计算复杂度和延迟。

简化分类器的设计：

使用更简单的分类器设计，以减少计算量并降低延迟。这种设计通常包括全局平均池化层（Global Average Pooling, GAP）后接一个线性层。

• 全局平均池化层可以有效地将特征图转换为一维特征向量，同时显著减少参数数量和计算量。这种操作对于减少模型大小和提高推理速度非常有益。
• 在全局平均池化之后，一个线性层（通常是一个全连接层）用于将池化后的特征映射到最终的类别上。这种设计简单且有效。

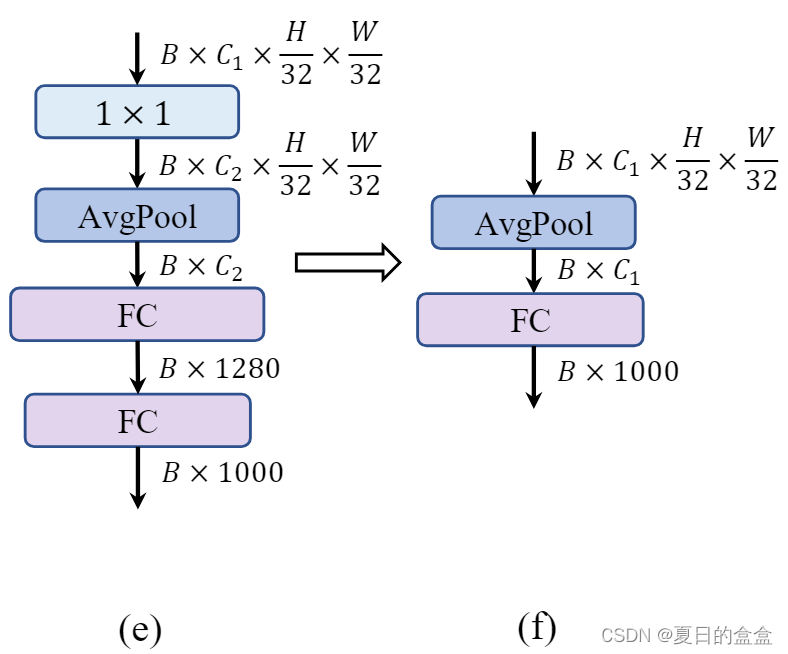

图4 (e)MobileNetV3-L (f)RepViT

效果：精度下降 0.6%，但延迟降低到 0.77 ms。

2.3.4 Overall stage ratio

阶段比率（Stage Ratio）：阶段比率是指网络中不同阶段的层数或块数的比例。这个比例对网络的性能和计算效率有重要影响。

动机：在第三阶段使用更多的层数可以带来准确性和速度之间的良好平衡。现有的轻量级ViTs通常在第三阶段应用更多的块，以实现更好的性能。

对网络采用 1:1:7:1 的阶段比率。然后，我们将网络深度增加到 2:14:2，实现更深的布局。

效果：将 top-1 准确率提高到 76.9%，延迟为 0.91 ms。

2.4 微观设计

2.4.1 Kernel size selection

动机：

• 卷积核的大小直接影响CNN的性能和计算效率。较大的卷积核可以捕获更广泛的上下文信息，但会增加计算复杂度和延迟，特别是在移动设备上。
• 一些研究工作，如ConvNeXt和RepLKNet，展示了使用大卷积核可以提高性能，但这些研究通常不针对移动设备优化。

在移动设备上，由于计算资源和内存访问成本的限制，大卷积核可能不是最优选择。此外，编译器和计算库通常对3×3卷积核有更高度的优化。

效果：保持76.9%的最高精度，同时延迟降低到0.89 ms。

2.4.2 Squeeze-and-excitation layer placement

动机：

• SE层作为一种通道注意力模块，可以弥补卷积在缺乏数据驱动属性方面的局限性，带来更好的性能。
• 尽管SE层能够提升性能，但它也会引入额外的计算成本。因此，在设计轻量级模型时，需要仔细考虑SE层的放置，以平衡性能增益和计算效率。

先前研究的启示：引用了先前的研究，指出在低分辨率特征图的阶段使用SE层可能不会带来显著的准确率提升，而在高分辨率特征图的阶段使用SE层则可以更有效地提升性能。

具体方案：

在RepViT中，采用了一种跨块的SE层放置策略。具体来说，每个阶段中的第1、3、5...个块使用SE层，这种交错放置方式旨在最大化准确率的提升，同时控制延迟的增加。

效果：准确率达到77.4%，延迟为0.87 ms。

拓展阅读：

SE模块：

Squeeze：

• 这一步骤通过全局平均池化（Global Average Pooling, GAP）将特征图压缩成一个单一的通道。这意味着无论特征图的空间维度有多大，都会被压缩成一个包含所有空间信息的单一数值。
• 这种压缩操作生成了一个长度为1的全局特征向量，它捕获了输入特征图的全局空间信息。

Excitation：

• 接下来，这个全局特征向量通过几个全连接（FC）层进行非线性变换，通常包括一个ReLU激活函数和一个sigmoid激活函数。
• ReLU层引入非线性，而sigmoid层则将输出值压缩到0和1之间，生成一个与输入通道数相同长度的权重向量。

Result

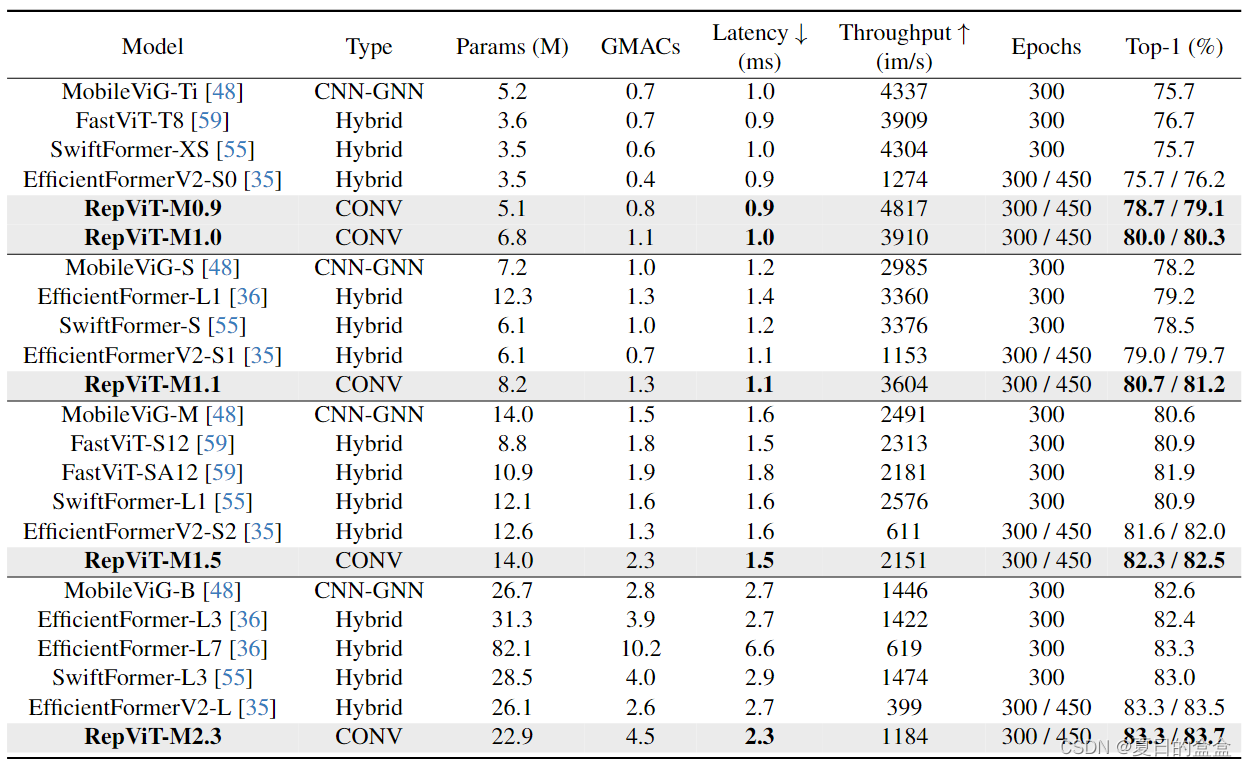

如表所示，RepViT在各种模型大小上始终实现最先进的性能。在类似的延迟情况下，RepViTM0.9可以显著优于EfficientFormerV2-S0和fastvitt - t8，准确率分别提高3.0%和2.0%。与EfficientFormerV2-S1相比，repviti - m1.1还可以获得1.7%的性能提升。值得注意的是，repviti - m1.0在iPhone 12上以1.0 ms的延迟实现了超过80%的top-1精度，据我们所知，这是轻量级机型的第一次。我们最大的模型，repviti - m2.3，获得83.7%的准确率，只有2.3毫秒的延迟。以上结果很好地表明，通过结合高效的架构设计，纯轻量级cnn可以在移动设备上优于现有的最先进的轻量级vit。 Conclusion

在本文中，我们通过结合轻量级vit的架构设计来重新审视轻量级cnn的高效设计。这就产生了RepViT，这是一个针对资源有限的移动设备的新型轻量级cnn系列。在各种视觉任务上，RepViT优于现有的最先进的轻量级vit和cnn，表现出良好的性能和延迟。这凸显了面向移动设备的纯轻量级cnn的前景。我们希望RepViT可以作为一个强大的基线，并激发对轻量级模型的进一步研究。
