数电FPGA实验：实验一 基于FPGA的计数器设计 （基本任务：采用原理图法设计一个十进制计数器，完成波形功能仿真和时序仿真。拓展任务1：采用原理图法设计一个六进制计数器，完成波形功能仿真和时序仿真）

实验一 基于FPGA的计数器设计

1. 实验目的：
（1） 掌握QuartusⅡ软件的设计流程；
（2） 学习原理图设计方法和波形仿真方法。
2. 实验任务：
（1） 基本任务：采用原理图法设计一个十进制计数器，完成波形功能仿真和时序仿真。
（2） 拓展任务1：采用原理图法设计一个六进制计数器，完成波形功能仿真和时序仿真。
（3） 拓展任务2：通过编译、仿真等手段，在所提供的Lab1_mistake观察常见错误现象并记录。
3.实验步骤

基本任务：

（1）新建工程（包括quartus的下载与使用，具体可以看实验报告）
（2）设计电路

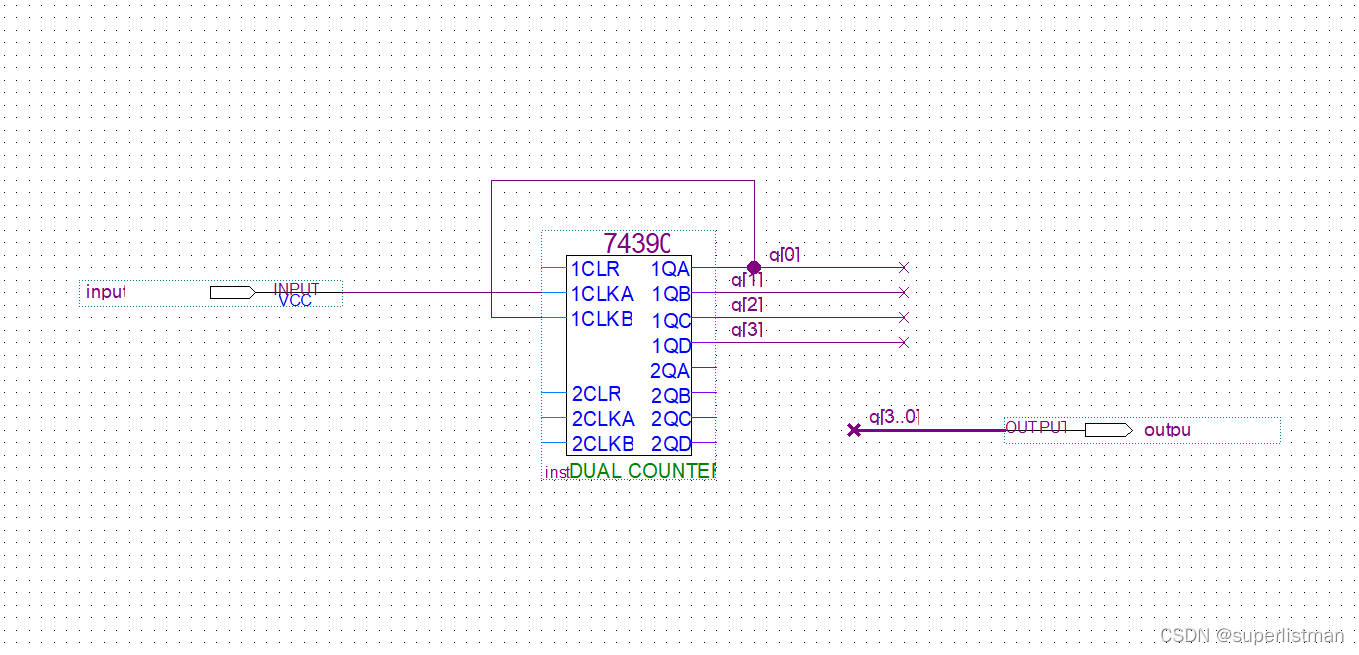

思路：利用集成的74390芯片。根据该芯片的功能表，将QA与CLKB相连为模10计数功能。通过总线将输出端QA,QB,QC,QD送到output端（最后会有工程文件下载连接）

拓展任务1：

（1）设计思路
以基本任务设计的模10计数器为基础，模6计数器只要将模10计数器计数到6的时候清零，重新从0开始计数。
