【STM32】STM32F103C8T6使用外部中断法和输入捕获法进行编码器测速

已于 2023-02-04 18:16:23 修改
阅读量2.3w 收藏 419
点赞数 64
分类专栏： STM32下位机控制 文章标签： stm32 单片机 arm
于 2022-02-17 17:31:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_52785580/article/details/122984096
版权

系列文章目录

·【STM32】新建工程模板及配置

·【STM32】STM32与PC端、HC-06、ROS进行USART串口通信

·【ROS】ROS上位机使用Serial库和boost::asio库与STM32进行USART通讯

·【STM32】STM32F103C8T6+L298N通过PWM控制直流电机转速

·【STM32】STM32F103C8T6使用外部中断法和输入捕获法进行编码器测速

·【STM32】STM32F103C8T6实现直流电机速度PID控制

前言

如果我们想对电机进行速度或者转角的精确控制，需要使用到很多算法，比如非常经典的PID控制算法，或者一些只能算法，但这些算法都需要传感器来提供转速或转角的反馈值，对于电机来说，编码器是非常流行并且实用的电机配套传感器，本文使用STM32F103C8T6+L298N+MG513P30电机进行直流电机的编码器测速。

一、编码器原理

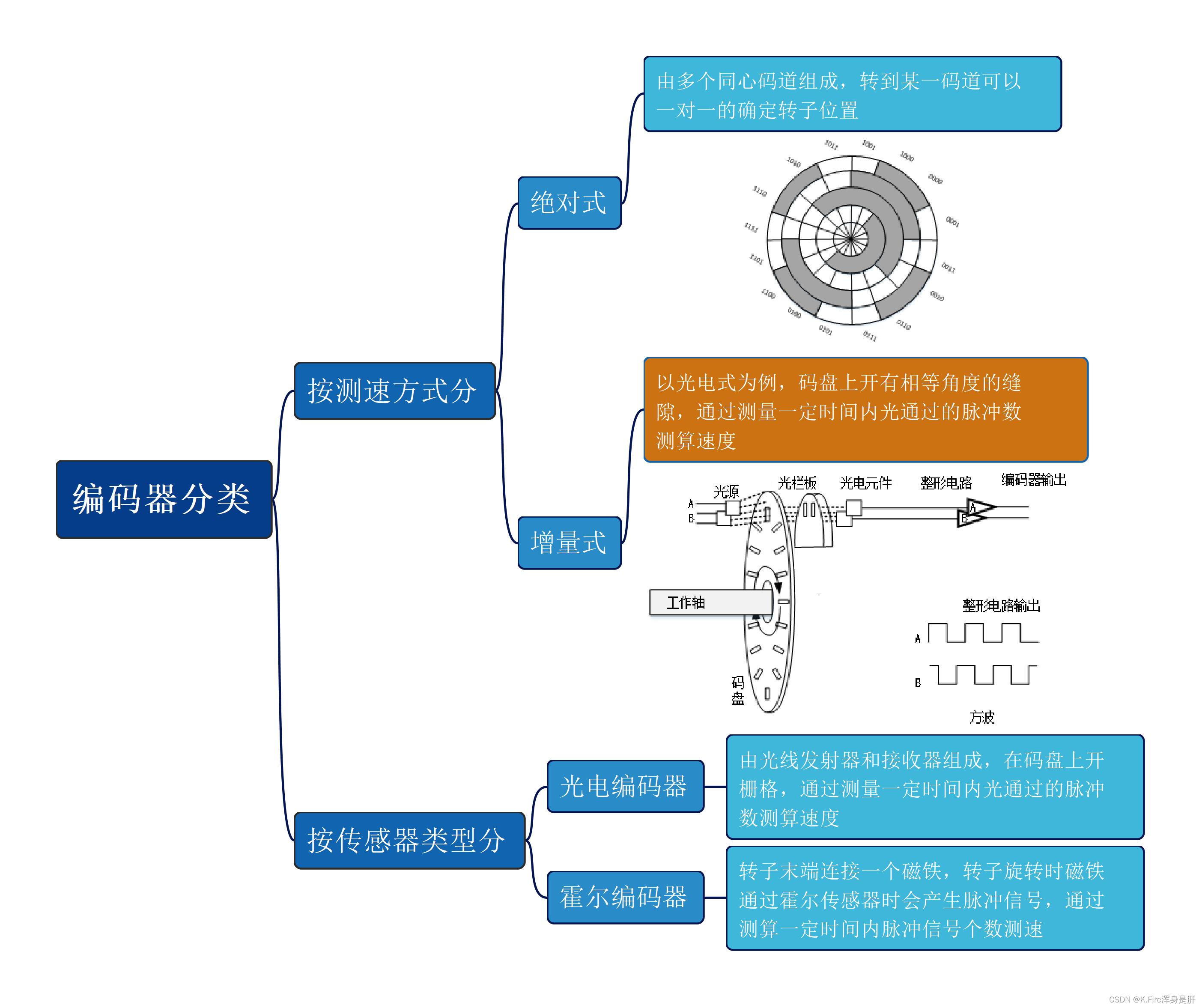

1.分类

 光电式编码器的精准度比霍尔式要高，但是由于它需要红外线发生器和接收器，相对来说造价要贵一些。现在我们比较常用的是霍尔式增量编码器，有很多电机都会自带编码器。

在这里插入图片描述

2.测速方法分类

（1）M法测速

编码器输出的脉冲个数代表了位置，那么单位时间里的脉冲个数表示这段时间里的平均速度。因此，我们可以通过计量单位时间脉冲个数即可以估算出平均速度，称为M法测速（测脉冲个数）测速原理如图所示。

例如，若编码器每转产生N个脉冲，在T时间（单位s）产生m个脉冲，那么平均转速如公式所示。

n=\frac{m}{NT}(r/s)=\frac{m\cdot 60}{NT}(r/min)

式中 n——平均转速（r/min）；

T——测速采样时间（s）；

m——T时间内测得的编码器脉冲个数；

N——编码器每转脉冲数。

（2）T法测速

若用M法测速，在记录时间短、速度低的时候，只能记录几个脉冲，则分辨率降低。针对该问题，目前解决方法为：可以采用输出码盘脉冲为一个时间间隔，然后用计数器记录在这段时间里高速脉冲源发出的脉冲数。即通过采集到脉冲源脉冲数来计量编码器两个脉冲时间间隔，从而估算出速度，称为T法测速（测脉冲周期），测速原理图如图所示。

T法测速，利用编码器产生的脉冲用作门电路的触发信号；用已知频率f的时钟信号做输入。若控制门电路在编码器脉冲上升沿到来时开始导通，再次上升沿到来时关闭，即计数器只记录一个编码器脉冲周期内的时钟脉冲个数。若在编码器相邻脉冲之间记录的脉冲时钟个数为m，那么，可以计算两个编码器脉冲的时间间隔为m /f；若编码器每转有N个线脉冲输出，那么我们就知道编码器转过1/N转时需要时间m /f。据此，可计算与编码器同轴转速为公式所示。

n=\frac{f}{Nm}(r/s)=\frac{f\cdot 60}{Nm}(r/min)

式中 n——平均转速（r/min）；

f——时钟脉冲频率（个/s）；

m——两个编码器脉冲之间的时钟脉冲个数；

N——编码器每转脉冲数。

编码器一般会输出两路信号，分别称为A相和B相，它们相差90°，因此编码器也称为十字码盘，通过捕获两路输出信号可以测算出电机的转速和转向。

STM32使用编码器的方法有两种分别是外部中断法和输入捕获法，这两种方法都属于M法测速，两种方法比较来说外部中断法占用CPU资源较多，平时比较常用的是输入捕获法，但博主两种方法都调试出来了，因此记录下来跟大家分享一下。

二、外部中断法测速

对于外部中断的知识，各个讲STM32的教程都有，我就不过多赘述，外部中断的初始化都一样，主要是出发外部中断时需要进行的操作。

在这里插入图片描述

 看这张图，正转方向是信号向右走，因为我们是同时捕获两路信号，有以下几种情况：

捕获相捕获情况另一项情况结果
A相下降沿B相低电平（对应图中4处）正转
下降沿B相高电平（对应图中2处）反转
A相上升沿B相高电平（对应图中2处）正转
上升沿B相低电平（对应图中4处）反转
B相下降沿A相高电平（对应图中3处）正转
下降沿A相低电平（对应图中1处）反转
B相上升沿A相低电平（对应图中1处）正转
上升沿A相高电平（对应图中3处）反转

然后我们设置两个变量用来存储捕获的脉冲数，每捕获到一次脉冲信号根据上表进行判断，正转时使其加1；反转时使其减1；然后配置一个定时器，每隔一段时间反馈一次测速值。

1.外部中断配置

先编写一个函数初始化外部中断，使用PB12-15引脚复用为外部中断输入，外部中断配置步骤如下：

  1. 端口初始化：RCC_APB2PeriphClockCmd（）、GPIO_Init（）
  2. 使能复用功能时钟：RCC_APB2PeriphClockCmd（）
  3. 设置IO口与中断线的映射关系：GPIO_EXTILineConfig（）
  4. 初始化线上中断：EXTI_Init（）
  5. 配置中断分组：NVIC_Init（）

完整函数如下：

/**************************************************************************
功能：应用外部中断方式采集编码器数据，使用M法测速反馈车轮实时速度
函数：Encoder_EXTIX_Init(void)  EXTI15_10_IRQHandler(void)
作者：K.Fire
日期：2022.01.30
引脚：PB12(左轮A相) PB13(左轮B相) PB14(右轮A相) PB15(右轮B相)
参数：void
*************************************************************************/

int Encoder_L_EXTI=0;
int Encoder_R_EXTI=0;

void Encoder_EXTIX_Init(void)
{
	//1.端口初始化
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPD;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_12 | GPIO_Pin_13 |GPIO_Pin_14 | GPIO_Pin_15;

	GPIO_Init(GPIOB,&GPIO_InitStruct);

	//2.使能复用功能时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	//3.设置IO口与中断线的映射关系
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource12);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource13);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource14);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource15);

	//4.初始化线上中断
	EXTI_InitTypeDef EXTI_InitStruct;
	EXTI_InitStruct.EXTI_Line = EXTI_Line12 | EXTI_Line13 | EXTI_Line14 | EXTI_Line15;
	EXTI_InitStruct.EXTI_LineCmd = ENABLE;
	EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising_Falling;//跳变沿触发
	EXTI_Init(&EXTI_InitStruct);

	//5.配置中断分组
	NVIC_InitTypeDef NVIC_InitStruct;
	NVIC_InitStruct.NVIC_IRQChannel = EXTI15_10_IRQn;
	NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
	NVIC_Init(&NVIC_InitStruct);


}

2.外部中断服务函数

函数的判断逻辑与上表一致，外部中断捕获判断函数如下：

void EXTI15_10_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line12) != RESET)//左轮A相 PB12
	{
		EXTI_ClearITPendingBit(EXTI_Line12);  //清除LINE上的中断标志位
		if(PBin(12)==0)   //这里判断检测到的是否是下降沿
		{
			if(PBin(13)==0)   Encoder_L_EXTI++;//B相的电平如果是低，电机就是正转加1
			else             Encoder_L_EXTI--;//否则就是反转减1
		}
		else                  //上升沿
		{
			if(PBin(13)==1)  Encoder_L_EXTI++; //B相电平如果为高，电机就是正转加1
			else             Encoder_L_EXTI--;//否则就是反转减1
		}
	}

	if(EXTI_GetITStatus(EXTI_Line13) != RESET)//左轮B相 PB13
	{
		EXTI_ClearITPendingBit(EXTI_Line13);  //清除LINE上的中断标志位
		if(PBin(13)==0)   //这里判断检测到的是否是下降沿
		{
			if(PBin(12)==1)   Encoder_L_EXTI++;//B相的电平如果是高，电机就是正转加1
			else             Encoder_L_EXTI--;//否则就是反转减1
		}
		else                  //上升沿
		{
			if(PBin(12)==0)  Encoder_L_EXTI++; //B相电平如果为高，电机就是正转加1
			else             Encoder_L_EXTI--;//否则就是反转减1
		}
	}

	if(EXTI_GetITStatus(EXTI_Line14) != RESET)//右轮A相 PB14
	{
		EXTI_ClearITPendingBit(EXTI_Line14);  //清除LINE上的中断标志位
		if(PBin(14)==0)   //这里判断检测到的是否是下降沿
		{
			if(PBin(15)==0)   Encoder_R_EXTI++;//B相的电平如果是低，电机就是正转加1
			else             Encoder_R_EXTI--;//否则就是反转减1
		}
		else                  //上升沿
		{
			if(PBin(15)==1)  Encoder_R_EXTI++; //B相电平如果为高，电机就是正转加1
			else             Encoder_R_EXTI--;//否则就是反转减1
		}
	}

	if(EXTI_GetITStatus(EXTI_Line15) != RESET)//右轮B相 PB15
	{
		EXTI_ClearITPendingBit(EXTI_Line15);  //清除LINE上的中断标志位
		if(PBin(15)==0)   //这里判断检测到的是否是下降沿
		{
			if(PBin(14)==1)   Encoder_R_EXTI++;//A相的电平如果是高，电机就是正转加1
			else             Encoder_R_EXTI--;//否则就是反转减1
		}
		else                  //上升沿
		{
			if(PBin(14)==0)  Encoder_R_EXTI++; //A相电平如果为低，电机就是正转加1
			else             Encoder_R_EXTI--;//否则就是反转减1
		}
	}

}

注意一下，在使用引脚时不要重复，因为Px0（x=AB..F）都是使用的同一条外部中断线（EXIT0）

3.读取捕获脉冲数值

配置完定时器后，每过一段时间调用读取函数，通过公式可以计算出实际的脉冲值。

函数如下：

/**************************************************************************
功能：获取不同方式下的脉冲值
函数：int Read_Encoder(u8 TIMX)
作者：K.Fire
日期：2022.01.30
参数：1：外部中断法左轮 2：外部中断法右轮 3：输入捕获法左轮 4：输入捕获法右轮
**************************************************************************/

int Read_Encoder(u8 TIMX)
{
    int Encoder_TIM;
    switch(TIMX)
	{
		case 1:Encoder_TIM=Encoder_L_EXTI;  Encoder_L_EXTI=0; break;
		case 2:Encoder_TIM=Encoder_R_EXTI;  Encoder_R_EXTI=0; break;
		case 3:Encoder_TIM=TIM3 -> CNT;  TIM3 -> CNT=0;break;
		case 4:Encoder_TIM=TIM4 -> CNT;  TIM4 -> CNT=0;break;
	    default:Encoder_TIM=0;break;
	}
		return Encoder_TIM;
}

/**************************************************************************
功能：获取并打印输出实际速度值
函数：void Get_SpeedNow(float* CurrentVelcity_L,float* CurrentVelcity_R)
作者：K.Fire
日期：2022.01.30
参数：CurrentVelcity_L:左轮实时速度(地址)  CurrentVelcity_R:右轮实时速度(地址)
**************************************************************************/

extern int Current_LN,Current_RN;//速度脉冲数

void Get_SpeedNow(int* CurrentVelcity_L,int* CurrentVelcity_R)
{

	/*外部中断方式*/
	Current_LN = Read_Encoder(1);
	Current_RN = Read_Encoder(2);

	*CurrentVelcity_L = Current_LN * MPN * 100;//计算实际速度值
	*CurrentVelcity_R = Current_RN * MPN * 100;

	printf("The Current Left Wheel Velocity is: %d mm/s.\r\n",*CurrentVelcity_L);
	printf("The Current Right Wheel Velocity is: %d mm/s.\r\n",*CurrentVelcity_R);
}

4.测试结果

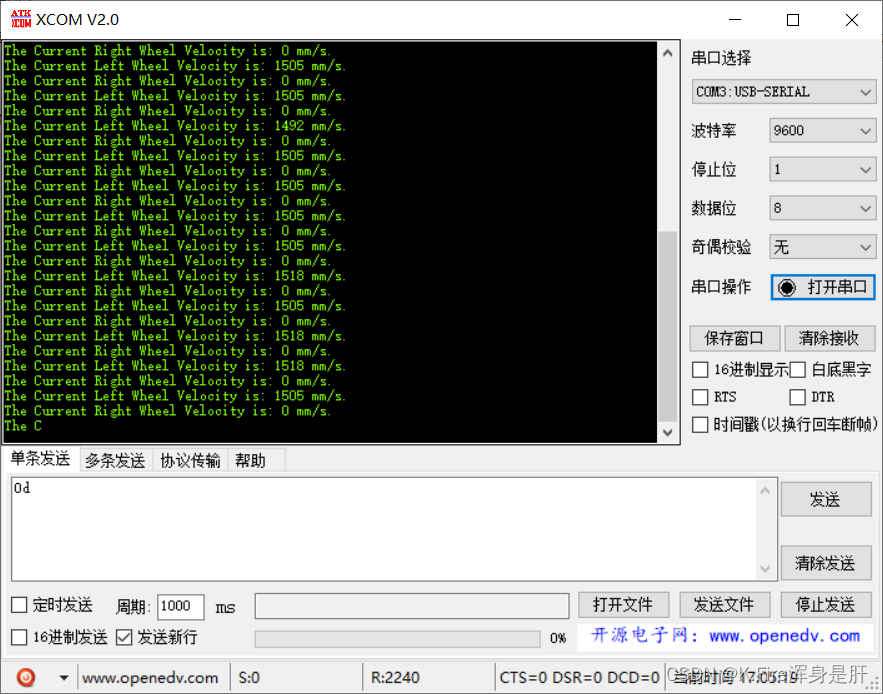

通过USART1串口向电脑输出实时速度值，结果如下：

三、输入捕获法测速

输入捕获是将TIM定时器的CHx通道配置为输入捕获模式，每捕获到一个信号会将响应定时器的CNT计数器的值加/减1，然后每隔一段时间提取并清空计数器的值就可以测算出电机的实时转速。

1.输入捕获模式配置

输入捕获模式的初始化，各个STM32的教学视频都有，只是在配置编码器模式时，需要用到一个编码器模式的配置函数：TIM_EncoderInterfaceConfig（）

输入捕获模式的初始化步骤如下：

  1. 使能定时器和通道对应的时钟：RCC_APB1PeriphClockCmd（）
  2. 初始化IO口：GPIO_Init（）
  3. 初始化定时器：TIM_TimeBaseInit（）
  4. 配置编码器模式：TIM_EncoderInterfaceConfig（）
  5. 初始化输入捕获通道：TIM_ICInit（）
  6. 开启更新中断：TIM_ITConfig（）
  7. 使能定时器：TIM_Cmd（）

完整的代码如下：

/**************************************************************************
功能：应用输入捕获方式采集编码器数据，使用M法测速反馈车轮实时速度
函数：void Encoder_CAP_Init()
作者：K.Fire
日期：2022.01.30
引脚：PA6(左轮A相) PA6(左轮B相) PB6(右轮A相) PB7(右轮B相)
参数：无
**************************************************************************/

void Encoder_CAP_Init_L()
{
	/*1.使能定时器和通道对应的时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	/*2.初始化IO口*/
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPD;//推挽下拉输入
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	/*3.初始化定时器*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
	TIM_TimeBaseInitStruct.TIM_ClockDivision = 0;
	TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStruct.TIM_Period = 0xffff;
	TIM_TimeBaseInitStruct.TIM_Prescaler = 0x0;
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStruct);

	//配置编码器模式
	TIM_EncoderInterfaceConfig(TIM3,TIM_EncoderMode_TI12,TIM_ICPolarity_Rising,TIM_ICPolarity_Rising);

	/*4.初始化输入捕获通道*/
	TIM_ICInitTypeDef TIM_ICInitStruct;
	TIM_ICStructInit(&TIM_ICInitStruct);
	TIM_ICInitStruct.TIM_ICFilter = 10;//设置滤波器,重复检测10次，防止抖动，增加精度
	TIM_ICInit(TIM3,&TIM_ICInitStruct);

	TIM_ClearFlag(TIM3, TIM_FLAG_Update);//清除TIM的更新标志位

	/*5.开启更新中断*/
	TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);

	TIM_SetCounter(TIM3,0);//计数器置零
	TIM3->CNT = 0x7fff;

//	/*4.初始化输入捕获通道*/
//	TIM_ICInitTypeDef TIM_ICInitStruct;
//	TIM_ICInitStruct.TIM_Channel = TIM_Channel_1 | TIM_Channel_2;//通道1和2
//	TIM_ICInitStruct.TIM_ICFilter = 10;//设置滤波器,重复检测10次，防止抖动，增加精度
//	TIM_ICInitStruct.TIM_ICPolarity = TIM_ICPolarity_TIM_ICPolarity_Rising;//上升沿捕获
//	TIM_ICInitStruct.TIM_ICPrescaler = TIM_ICPSC_DIV1;//配置输入分频,不分频
//	TIM_ICInitStruct.TIM_ICSelection = TIM_ICSelection_DirectTI;//不设置重映射
//	TIM_ICInit(TIM2,&TIM_ICInitStruct);
//
//	/*5.开启捕获中断,并配置中断*/
//	TIM_ITConfig(TIM2, TIM_IT_CC1 | TIM_IT_CC2, ENABLE);
//
//	NVIC_InitTypeDef NVIC_InitStruct;
//	NVIC_InitStruct.NVIC_IRQChannel = TIM2_IRQn;
//	NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
//	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;
//	NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
//	NVIC_Init(&NVIC_InitStruct);

	/*6.使能定时器*/
	TIM_Cmd(TIM3,ENABLE);

	/*7.编写中断服务函数*/

}

注释部分是当时学输入捕获时跟教程写的，不用管。

一个编码器需要占用一个定时器，这里我使用的是TIM3和TIM4

注意：在初始化IO口时，选择输入输出模式有点问题。

我看网上有的说选择输入浮空模式、有的说选择输入上拉模式，但是我调试的时候这两种都不出结果，我改成输入下拉模式的是才调试成功，大家在实际调试过程中可以几个输入模式都试一下。

2.读取捕获脉冲数值

这部分和上面外部中断法的函数一样，输入3和4参数使用输入捕获方式提取计数器的值。

/**************************************************************************
功能：获取不同方式下的脉冲值
函数：int Read_Encoder(u8 TIMX)
作者：K.Fire
日期：2022.01.30
参数：1：外部中断法左轮 2：外部中断法右轮 3：输入捕获法左轮 4：输入捕获法右轮
**************************************************************************/

int Read_Encoder(u8 TIMX)
{
    int Encoder_TIM;
    switch(TIMX)
	{
		case 3:Encoder_TIM=TIM3->CNT-0x7fff;  TIM3->CNT=0x7fff;break;
		case 4:Encoder_TIM=TIM4->CNT-0x7fff;  TIM4->CNT=0x7fff;break;
	    default:Encoder_TIM=0;break;
	}
		return Encoder_TIM;
}

/**************************************************************************
功能：获取并打印输出实际速度值
函数：void Get_SpeedNow(float* CurrentVelcity_L,float* CurrentVelcity_R)
作者：K.Fire
日期：2022.01.30
参数：CurrentVelcity_L:左轮实时速度(地址)  CurrentVelcity_R:右轮实时速度(地址)
**************************************************************************/

extern int Current_LN,Current_RN;//速度脉冲数

void Get_SpeedNow(int* CurrentVelcity_L,int* CurrentVelcity_R)
{
	/*输入捕获方式*/
	Current_LN = -Read_Encoder(3);
	Current_RN = Read_Encoder(4);

	*CurrentVelcity_L = (MPN * Current_LN * 1000 * 10)/T;//单位：mm/s
	*CurrentVelcity_R = (MPN * Current_RN * 1000 * 10)/T;

	printf("The Current Left Wheel Velocity is: %d mm/s.\r\n",*CurrentVelcity_L);
	printf("The Current Right Wheel Velocity is: %d mm/s.\r\n",*CurrentVelcity_R);

}

3.测试结果

 测试结果略有误差...

总结

注意：左轮电机和右轮电机是相反的，需要实际测试确定，比如我这里，向前走的时候，右轮是正转，这时左轮反转的时候才是前进，在编写程序时需要给左轮的脉冲值加个负号。

获取到了实时速度值后，就可以用PID算法对电机转速进行准确控制了。



鹏某啥都讲点
关注
  • 64
    点赞
  • 踩
  • 419
    收藏
    觉得还不错? 一键收藏
  • 33
    评论
专栏目录
STM32F103C8T6编码器电机的使用
HX091624的博客
10-20 9550
STM32F103C8T6编码器电机的使用，电机编码器是安装在电机上的旋转编码器，它通过跟踪电机轴的速度和/或位置来提供闭环反馈信号。一、定时器部分+按键，二、PWM，三、电机驱动部分，三、编码器部分
STM32的输入捕获程序，亲测可用
11-25
STM32的输入捕获程序，亲测可用。内有详细注释和说明文档，很好的参考资料。
使用STM32F103C8T6+L298N+MG513P30电机使用外部中断法和输入捕获法进行编码器测速
02-17
使用STM32F103C8T6+L298N+MG513P30电机使用外部中断法和输入捕获法进行编码器测速，配套博客使用
STM32F103使用定时器的捕获方式测量车速
09-02
使用STM32F103的定时器2的第3个输入脚的捕获方式实现了车辆速度的测量。避免了一般的捕获方式慢速不能捕获的缺点。注释、代码齐全直接可以使用。希望对初学者有用。
STM32f103c8t6的定时器输入捕获统计
最新发布
m0_57128316的博客
05-28 191
3. TIM1_CH3（PA10）：定时器1通道3输入捕获。10. TIM3_CH2（PA7）：定时器3通道2输入捕获。11. TIM3_CH3（PB0）：定时器3通道3输入捕获。2. TIM1_CH2（PA9）：定时器1通道2输入捕获。5. TIM2_CH1（PA0）：定时器2通道1输入捕获。6. TIM2_CH2（PA1）：定时器2通道2输入捕获。7. TIM2_CH3（PA2）：定时器2通道3输入捕获。9. TIM3_CH1（PA6）：定时器3通道1输入捕获。
stm32f103c8t6输入捕捉模式精细测信号频率
NJWZS的博客
10-14 2703
#include "stm32f10x.h" #include "usart.h" #include "delay.h" int num,num1;//记录第一次捕获中断和第二次捕捉中断寄存器值 int sum,n=0;//sum：记录所测信号一个周期计数器记了多少个数。n：做第一次和第二次的捕捉中断判断。 int main(void) { GPIO_InitTypeDef GPIO_Structure; //GPIO初始化 TIM_TimeBaseInitTypeDef TIM_Ti.
7、STM32F103C8T6编码器电机测速
weixin_55904922的博客
11-01 445
编码器电机测速
STM32入门笔记(03)：STM32F103C8T6定时器的输入捕获模式和编码器模式（SPL库函数版)
Naiva的博客
03-12 3629
调用相关初始化函数，在 while 循环中以一定周期读取并向串口调试助手发送编码器计数值（即电机速度），每次读取编码器计数会在读取函数中将编码器计数清零。初始化 GPIO、定时器时钟→初始化 GPIO 引脚→初始化定时器→初始化定时器输入捕获→初始化中断分组→使能定时中断、输入捕获中断→使能定时器。使能 GPIO、定时器时钟→初始化 GPIO(两个)引脚→初始化定时器→初始化定时器编码器→使能定时器。按键按下产生上升沿，激活定时器输入捕获中断，进入中断服务函数，定时器重新计数，设置为下降沿捕获；
【STM32】标准库与HAL库对照学习教程五--外部中断详讲与配置
修成真的博客
11-15 6382
【STM32】标准库与HAL库对照学习教程五--外部中断一、前言二、准备工作三、STM32的中断系统1、中断理解2、STM32的中断3、NVIC的介绍4、中断优先级5、中断配置大致步骤6、NVIC结构体四、外部中断1、外部中断介绍（1）EXTI简介（2）EXTI结构框图（3）外部中断/事件线映射的引脚2、外部中断步骤3、硬件电路五、标准库配置中断实验（按键中断实验）1、配置工程2、中断相关程序3、实验效果六、使用cubemx配置中断实验（按键中断实验）1、配置工程2、生成中断函数3、回调函数4、实验效果 一
旋转编码器计次_STM32外部中断
javatuto的博客
10-12 1902
学习STM32的外部中断整个设计过程
STM32F103定时器输入捕获测频率（免费图文，照片验证，下载即用）
weixin_48919116的博客
03-15 1404
正点原子例程输入捕获只有测脉宽，而测频率只是带过，并无程序，两个原理差不多，今天需要一个引脚测精度高一点的频率，便写下来了，留个记录。下载后直接就能用了，精确度十分高，有用计保仪验证过。定时器的配置，注意使能的寄存器外设等，别整错了。输入捕获引脚：TIM_CH1 PB6。定时器中断，主要的就在这里了。
STM32定时器捕获编码器模式测速和方向测不准问题
jjk_a的博客
12-13 3338
STM32定时器捕获编码器模式测速和方向测不准问题的解决
stm32输入捕获
07-07
输入捕获 stm32f103
编码器检测_中断方式.rar
06-10
开发板：正点原子_精英板(最好带LCD屏幕) 方式：因为使用的是增量式编码器，只使用了AB两相，所以定义了PA0、PA1作为输入端，接编码器A、B（KEY0、KEY1并没有删除，依然可以使用），通过串口1输出编码器的脉冲数（方便没有LCD屏的使用，配合串口调试助手，细节注意串口调试助手的波特率设置），为了方便使用，也添加了LCD屏幕显示。 注意1：为了方便自己学习，更建议通过所学的实例代码来自己修改，此代码修改上并不难，也可以本人的作为参考。 注意2：编码器输入检测的方式主要有两种，中断方式检测（也就是这个资源），定时器方式检测（难度稍大，后期更新），但是中断方式太占用资源，并且与芯片的性能有关，可能导致检测不准确，并且如果还要处理别的事件的话，效果就更差，所以慎用。作者本人做的也是因为买的编码器没有带检测程序，所以自己做的，检测编码器是否可用，后续用编码器测速、测位移，依旧会使用定时器方式。 只想供免费下载学习交流，但是系统调整不能自己修改，有需要百度云提取： 链接：https://pan.baidu.com/s/10_ZsMs7rQaSL1fX7IHnKCg 提取码：ni71
STM32F103C8T6 信号捕获
03-11
STM32F103C8T6是意法半导体（STMicroelectronics）生产的一款基于ARM Cortex-M3内核的微控制器，广泛应用于各种嵌入式系统设计中。本话题将详细探讨STM32F103C8T6在信号捕获方面的知识。 信号捕获，也称为输入捕获...
1-2-14-触摸按键驱动程序_stm32f103c8t6外部中断_
10-01
在嵌入式系统开发中，STM32F103C8T6是一款广泛应用的微控制器，它基于ARM Cortex-M3内核，拥有丰富的外设接口和强大的处理能力。在这个项目中，我们将深入探讨如何利用STM32F103C8T6的外部中断功能来实现对触摸按键...
STM32CubeMX配置STM32F103C8T6使用IAP升级
05-08
在本教程中，我们将探讨如何使用STM32CubeMX配置STM32F103C8T6微控制器，以便实现基于IAP（In-Application Programming）的串口固件升级功能。 首先，让我们理解IAP的概念。IAP是一种在应用中编程的技术，允许程序...
MSP430F5529自主开发笔记3（库函数）:编码器测速_外部中断捕获法测速\测正反转（测脉冲选择外部中断：终极篇）
weixin_64511166的博客
07-28 695
定时器中断选择CCR0独有中断进行10ms一次的脉冲清零，定时器中断起到的是闸门时间的作用，后续进行速度计算要在中断里面对应计算；MSP里面外部中断对应的中断是统一的，对应哪个IO口发生中断要进行if判断，这个采用了二倍频的方式进行捕获脉冲数；上几篇讲述了定时器的中断，了解了他的相关知识，对应他的中断就是溢出中断，或者判断IO口是否有上升下降触发中断；这个是使用定时器的捕获模式进行测量脉冲，只是简单的把他当作一个外部中断使用了，不会的建议学一下；注意：中断IO口不可以使用复用模式，PxSEL这个寄存器。
STM32HAL库学习之路（二）：按键输入捕获及外部中断检测按键状态
qq_52528413的博客
08-20 3593
面向小白 实现目标：用按键控制led点亮和熄灭 按键输入捕获及外部中断检测按键状态需要掌握的知识 一、GPIO输入 接下来说说GPIO作为输入时和输入的不同： （1）：首先需要了解按键是低电平有效还是高电平有效，因为此处需要配置GPIO口的输入模式。大家都知道GPIO口有四种输入模式，四种输出模式（具体请看我的第一篇笔记）。我使用的是STM32F407VE，按键S1和S2为低电平有效，故此处配置输出模式时应为上拉输入模式，即GPIO_Mode=GPIO_Mode_Input;GPIO Pull-u
用stm32c8t6和jgb37-520编码器电机测距
05-24
要使用STM32C8T6和JGB37-520编码器电机进行测距，您需要进行以下步骤： 1. 连接JGB37-520编码器电机和STM32C8T6单片机。 2. 配置STM32C8T6的定时器，以便读取编码器信号。 3. 通过读取编码器信号，计算电机的转速和位置。 4. 使用电机的转速和位置信息，计算电机的线速度和加速度。 5. 将电机的线速度和加速度转换为距离。 下面是一些可能有帮助的代码片段： 1. 连接JGB37-520编码器电机和STM32C8T6单片机 JGB37-520编码器电机有两个信号线，一个是A相信号线，一个是B相信号线。将A相信号线连接到STM32C8T6的TIMx_CH1引脚，将B相信号线连接到TIMx_CH2引脚。 2. 配置STM32C8T6的定时器，以便读取编码器信号 使用STM32的定时器来读取编码器信号。您需要配置定时器的输入捕获模式，以便捕获编码器信号的上升沿和下降沿。您还需要设置定时器的计数器和预分频器，以便在每个捕获事件之间测量时间。下面是一个示例配置： ```c // 定义定时器和GPIO引脚 #define TIMx TIM2 #define TIMx_CLK RCC_APB1Periph_TIM2 #define TIMx_IRQn TIM2_IRQn #define TIMx_IRQHandler TIM2_IRQHandler #define TIMx_CH1_GPIO_PORT GPIOA #define TIMx_CH1_GPIO_PIN GPIO_Pin_0 #define TIMx_CH1_GPIO_CLK RCC_AHB1Periph_GPIOA #define TIMx_CH1_SOURCE GPIO_PinSource0 #define TIMx_CH1_AF GPIO_AF_TIM2 #define TIMx_CH2_GPIO_PORT GPIOA #define TIMx_CH2_GPIO_PIN GPIO_Pin_1 #define TIMx_CH2_GPIO_CLK RCC_AHB1Periph_GPIOA #define TIMx_CH2_SOURCE GPIO_PinSource1 #define TIMx_CH2_AF GPIO_AF_TIM2 // 初始化定时器 void TIM_Config(void) { TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; TIM_ICInitTypeDef TIM_ICInitStructure; GPIO_InitTypeDef GPIO_InitStructure; NVIC_InitTypeDef NVIC_InitStructure; // 使能定时器和GPIO时钟 RCC_APB1PeriphClockCmd(TIMx_CLK, ENABLE); RCC_AHB1PeriphClockCmd(TIMx_CH1_GPIO_CLK | TIMx_CH2_GPIO_CLK, ENABLE); // 配置GPIO为TIMx通道1和通道2 GPIO_InitStructure.GPIO_Pin = TIMx_CH1_GPIO_PIN | TIMx_CH2_GPIO_PIN; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP ; GPIO_Init(GPIOA, &GPIO_InitStructure); // 将GPIO引脚映射到TIMx通道1和通道2上 GPIO_PinAFConfig(TIMx_CH1_GPIO_PORT, TIMx_CH1_SOURCE, TIMx_CH1_AF); GPIO_PinAFConfig(TIMx_CH2_GPIO_PORT, TIMx_CH2_SOURCE, TIMx_CH2_AF); // 配置定时器为输入捕获模式 TIM_TimeBaseStructure.TIM_Period = 0xFFFF; TIM_TimeBaseStructure.TIM_Prescaler = 0; TIM_TimeBaseStructure.TIM_ClockDivision = 0; TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; TIM_TimeBaseInit(TIMx, &TIM_TimeBaseStructure); TIM_ICInitStructure.TIM_Channel = TIM_Channel_1; TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI; TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; TIM_ICInitStructure.TIM_ICFilter = 0x0; TIM_ICInit(TIMx, &TIM_ICInitStructure); TIM_ICInitStructure.TIM_Channel = TIM_Channel_2; TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI; TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; TIM_ICInitStructure.TIM_ICFilter = 0x0; TIM_ICInit(TIMx, &TIM_ICInitStructure); // 使能定时器中断 NVIC_InitStructure.NVIC_IRQChannel = TIMx_IRQn; NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure); // 启动定时器 TIM_Cmd(TIMx, ENABLE); // 启用定时器的捕获中断 TIM_ITConfig(TIMx, TIM_IT_CC1 | TIM_IT_CC2, ENABLE); } // 定时器中断处理函数 void TIMx_IRQHandler(void) { if (TIM_GetITStatus(TIMx, TIM_IT_CC1) != RESET) { // 处理A相信号 TIM_ClearITPendingBit(TIMx, TIM_IT_CC1); } else if (TIM_GetITStatus(TIMx, TIM_IT_CC2) != RESET) { // 处理B相信号 TIM_ClearITPendingBit(TIMx, TIM_IT_CC2); } } ``` 3. 通过读取编码器信号，计算电机的转速和位置 当定时器捕获到编码器信号的上升沿或下降沿时，您需要更新电机的位置和速度。在处理A相信号时，如果B相信号也发生了变化，则电机向前转动；如果B相信号没有发生变化，则电机向后转动。在处理B相信号时，您可以使用相同的逻辑来确定电机的方向。下面是一个示例实现： ```c // 定义编码器参数 #define ENCODER_RESOLUTION 1000.0f // 编码器分辨率 #define WHEEL_DIAMETER 0.1f // 轮子直径（单位：米） #define GEAR_RATIO 100.0f // 减速比 #define PI 3.1415926 // 定义电机状态 typedef struct { uint32_t position; // 电机的位置（单位：脉冲） float speed; // 电机的速度（单位：转/秒） } motor_t; motor_t motor; // 处理A相信号中断 void handle_encoder_A_interrupt(void) { if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1)) { // 编码器向前转动 motor.position++; } else { // 编码器向后转动 motor.position--; } } // 处理B相信号中断 void handle_encoder_B_interrupt(void) { if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1) == GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)) { // 编码器向前转动 motor.position++; } else { // 编码器向后转动 motor.position--; } } // 计算电机的速度和位置 void calculate_motor_speed_and_position(void) { static uint32_t last_position = 0; static uint32_t last_time = 0; // 计算电机的位置 uint32_t current_position = motor.position; float delta_position = current_position - last_position; last_position = current_position; // 计算电机的速度 uint32_t current_time = TIM_GetCounter(TIM2); float delta_time = current_time - last_time; last_time = current_time; float delta_angle = delta_position / ENCODER_RESOLUTION * 2 * PI / GEAR_RATIO; float delta_distance = delta_angle * WHEEL_DIAMETER / 2; motor.speed = delta_distance / delta_time; } ``` 4. 使用电机的转速和位置信息，计算电机的线速度和加速度 使用电机的速度和位置信息，可以计算电机的线速度和加速度。您需要将电机的速度转换为线速度，然后使用两个连续的速度值来计算电机的加速度。下面是一个示例实现： ```c // 计算电机的线速度和加速度 void calculate_motor_linear_speed_and_acceleration(float *linear_speed, float *acceleration) { static float last_speed = 0; static uint32_t last_time = 0; // 计算电机的线速度 *linear_speed = motor.speed * WHEEL_DIAMETER / 2; // 计算电机的加速度 uint32_t current_time = TIM_GetCounter(TIM2); float delta_time = current_time - last_time; last_time = current_time; *acceleration = (*linear_speed - last_speed) / delta_time; last_speed = *linear_speed; } ``` 5. 将电机的线速度和加速度转换为距离 最后，您可以使用电机的线速度和加速度来计算电机的距离。下面是一个示例实现： ```c // 计算电机移动的距离 void calculate_motor_distance(float *distance) { static float last_speed = 0; static uint32_t last_time = 0; // 计算电机的线速度和加速度 float linear_speed, acceleration; calculate_motor_linear_speed_and_acceleration(&linear_speed, &acceleration); // 计算电机移动的距离 uint32_t current_time = TIM_GetCounter(TIM2); float delta_time = current_time - last_time; last_time = current_time; *distance += (last_speed + linear_speed) / 2 * delta_time; last_speed = linear_speed; } ``` 以上是一个简单的示例，可以帮助您开始使用STM32C8T6和JGB37-520编码器电机进行测距。但是，请注意，您需要进行更多的调试和测试，以确保代码的正确性和可靠性。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 33
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
