硬件-元器件-晶闸管（可控硅）-2

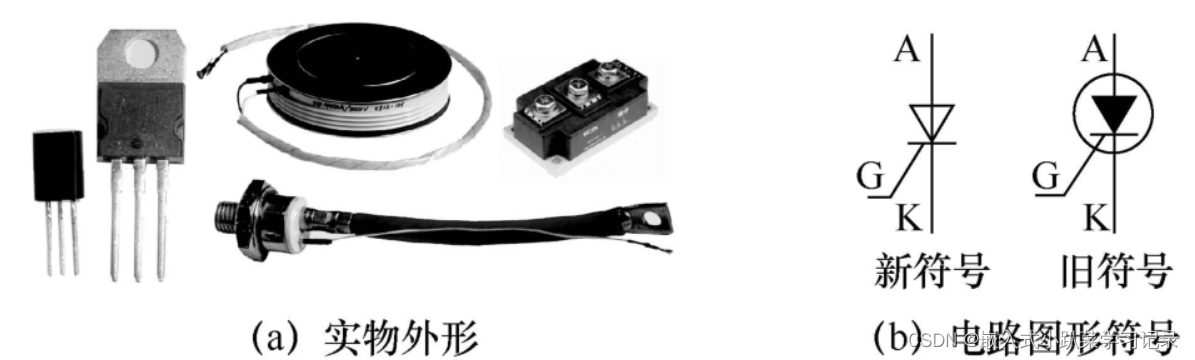

一、介绍



        晶闸管是晶体闸流管的简称，是一种可控整流器件，也称为可控硅。晶闸管在一定的电压条件下，只要有一触发脉冲就可导通，触发脉冲消失，晶闸管仍然能维持导通状态。

        大功率器件耐压可达几千伏这也是有了mos却依旧发展其的原因。

二、原理

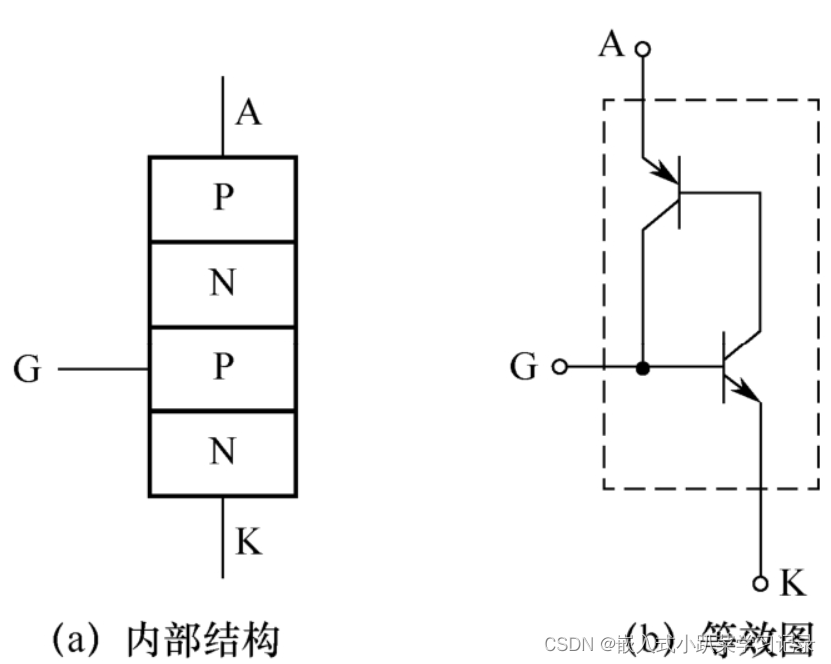

         单向晶闸管有三个极：A极（阳极）、G极（门极）和K极（阴极）。单向晶闸管内部结构如图所示，它相当于PNP型三极管和NPN型三极管以图所示的方式连接而成.

        只有A、K极之间加正向电压，并且G、K极之间也加一定的正向电压，晶闸管才能导通。

        晶闸管导通后，撤掉G、K极之间的正向电压后晶闸管仍继续导通。要让导通的晶闸管截止，可采用两种方法：一是让流入晶闸管A极的电流减小到某一值IH（维持电流），晶闸管会截止；二是让A、K极之间的正向电压UAK减小到0或为反向电压，也可以使晶闸管由导通转为截止。

三、常用电路

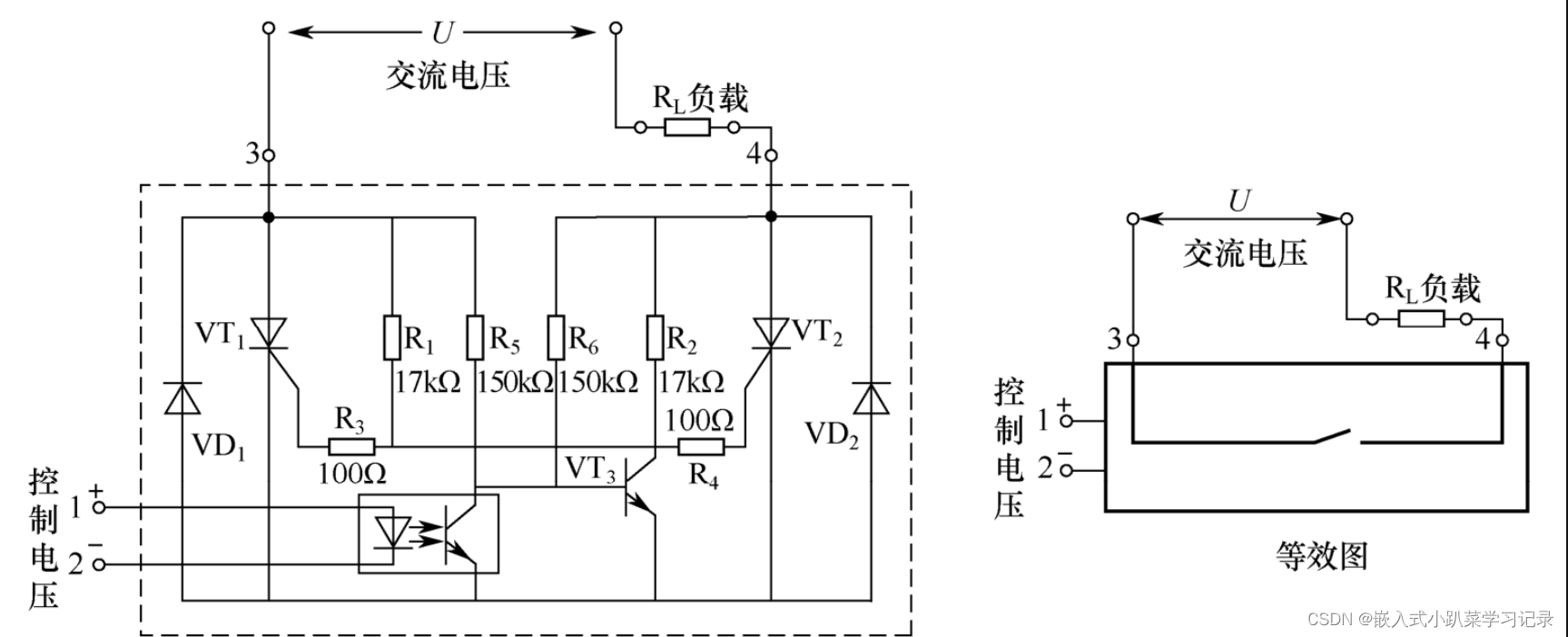

         由单向晶闸管构成的交流开关的电路
