数字IC手撕代码-半加器、全加器

 前言：

        本专栏旨在记录高频笔面试手撕代码题，以备数字前端秋招，本专栏所有文章提供原理分析、代码及波形，所有代码均经过本人验证。

目录如下：

1.数字IC手撕代码-分频器（任意偶数分频）

2.数字IC手撕代码-分频器（任意奇数分频）

3.数字IC手撕代码-分频器（任意小数分频）

4.数字IC手撕代码-异步复位同步释放

5.数字IC手撕代码-边沿检测（上升沿、下降沿、双边沿）

6.数字IC手撕代码-序列检测（状态机写法）

7.数字IC手撕代码-序列检测（移位寄存器写法）

8.数字IC手撕代码-半加器、全加器

9.数字IC手撕代码-串转并、并转串

10.数字IC手撕代码-数据位宽转换器（宽-窄，窄-宽转换）

11.数字IC手撕代码-有限状态机FSM-饮料机

12.数字IC手撕代码-握手信号（READY-VALID）

13.数字IC手撕代码-流水握手（利用握手解决流水线断流、反压问题）

14.数字IC手撕代码-泰凌微笔试真题

15.数字IC手撕代码-平头哥技术终面手撕真题

16.数字IC手撕代码-兆易创新笔试真题

17.数字IC手撕代码-乐鑫科技笔试真题（4倍频）

18.数字IC手撕代码-双端口RAM（dual-port-RAM）

        ...持续更新

为了方便可以收藏导览博客： 数字IC手撕代码-导览目录

---

目录

半加器

代码

全加器

代码

---

半加器

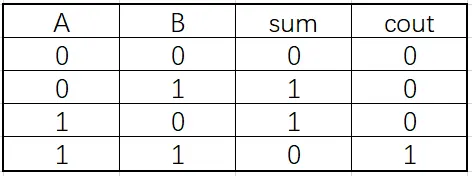

        所谓半加器，就是不考虑进位的加法器，只有两个输入和两个输出；输入A和B，输出和数sum和进位cout，半加器真值表如下：

         写一个半加器其实就是把各个参数之间的关系用verilog描述出来。很容易可以得到：

代码

module half_adder(
    input A     ,
    input B     ,
    output cout ,
    output sum
);

assign sum  = A ^ B;
assign cout = A & B;

endmodule

        然而大多数公司的手撕代码完半加器和全加器后，还会让你手绘门电路，所以在这里我也提一下门电路画法。

        门电路其实很好画，知道了信号之间的与非关系，就很好处理了，比如半加器的cout就是A和B的与，直接用一个两输入与门就能连接。而sum是A和B的异或，用一个异或门就可以得到，当然也不排除公司故意不让你用异或门的情况。异或转换成与门如下：

        异或会用门电路画了，那么半加器的门电路就很简单了。

全加器

        全加器就是在半加器的基础上引入一个进位输入，总共三个输入两个输出。全加器真值表如下：

        这个不要背表达式，如果背表达式，正式手撕代码的时候很容易忘记，然后写错（虽然全加器很简单。）我们推导一下表达式。

        这里的输出一共有两个，一个sum，一个进位cout。sum的值是A+B+cin然后去掉进位得到的，也就是说A、B、cin 中，如果输入1的个数是奇数，则sum为1，输入1的个数为偶数（含零）则sum为0。根据这个奇偶判定，可以想到用异或操作，所以得到表达式：

        cout的值也好分析，cout是加和出来的进位，也就是说，如果A、B、cin三个数中，有两个及以上个1，则cout为1，这个容易得到表达式：

代码

module full_adder(
    input   A     ,
    input   B     ,
    input   cin   ,
    output  sum   ,
    output  cout
);

assign sum = A ^ B ^ cin;
assign cout = (A&B)|(B&cin)|(A&cin);

endmodule

        全加器的门电路就不画了，原理和半加器是一致的，信号有点多容易弄混，所以画的时候细心一点，就没什么问题。
