 前言：

        本专栏旨在记录高频笔面试手撕代码题，以备数字前端秋招，本专栏所有文章提供原理分析、代码及波形，所有代码均经过本人验证。

目录如下：

1.数字IC手撕代码-分频器（任意偶数分频）

2.数字IC手撕代码-分频器（任意奇数分频）

3.数字IC手撕代码-分频器（任意小数分频）

4.数字IC手撕代码-异步复位同步释放

5.数字IC手撕代码-边沿检测（上升沿、下降沿、双边沿）

6.数字IC手撕代码-序列检测（状态机写法）

7.数字IC手撕代码-序列检测（移位寄存器写法）

8.数字IC手撕代码-半加器、全加器

9.数字IC手撕代码-串转并、并转串

10.数字IC手撕代码-数据位宽转换器（宽-窄，窄-宽转换）

11.数字IC手撕代码-有限状态机FSM-饮料机

12.数字IC手撕代码-握手信号（READY-VALID）

13.数字IC手撕代码-流水握手（利用握手解决流水线断流、反压问题）

14.数字IC手撕代码-泰凌微笔试真题

15.数字IC手撕代码-平头哥技术终面手撕真题

16.数字IC手撕代码-兆易创新笔试真题

17.数字IC手撕代码-乐鑫科技笔试真题（4倍频）

18.数字IC手撕代码-双端口RAM（dual-port-RAM）

        ...持续更新

为了方便可以收藏导览博客： 数字IC手撕代码-导览目录

目录

序列检测（移位寄存器写法）

移位寄存器写法

代码

 testbench

波形图

序列检测（移位寄存器写法）

本文具体内容涉及：利用移位寄存器 写序列检测。

        一说到序列检测，你脑子里要立马跳出两种解法，一种是状态机写法， 一种是移位寄存器写法，看过一个面经，面试官让手撕一个 五位01序列的序列检测，作者用状态机写的，写完被批评代码太复杂，再写一个简单的方法（也即移位寄存器方法）最后没写出来。虽然第二种方法更简单更好用，但是我们两种方法都得会。

序列检测有什么用？

        如果让你实现一个电子锁，输入密码，密码正确就开，密码错误就不开，你会如何写代码？用if-else嵌套嘛，如果第一个数对了，再去判断第二个数？

        这种方法在输入密码位数比较少的时候可行，但是如果密码位数很多，if-else 被综合出来就是一个MUX，如果循环嵌套很多，那就是级联MUX，一连串长的逻辑会有很大的delay，且代码维护性不清，因此这种方法是不可取的。

移位寄存器写法

        移位寄存器写法的序列检测，会比状态机写法的简单很多，只需要给一组寄存器，用来存储输入数据，再和指定序列比较就行了。比如检测一长一点的序列，序列检测：1100_1101

        具体代码很简单，代码如下

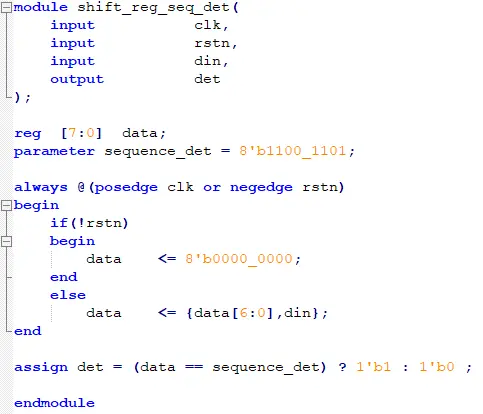

代码

        主要思路就是：每周期读入一个信号din，然后存入data信号的最低位，一个周期存一位，如果连续来的八个信号正好是我们要检测的序列1100_1101，那么data里存的就是这个信号，判断data就和我们要检测的信号相等。

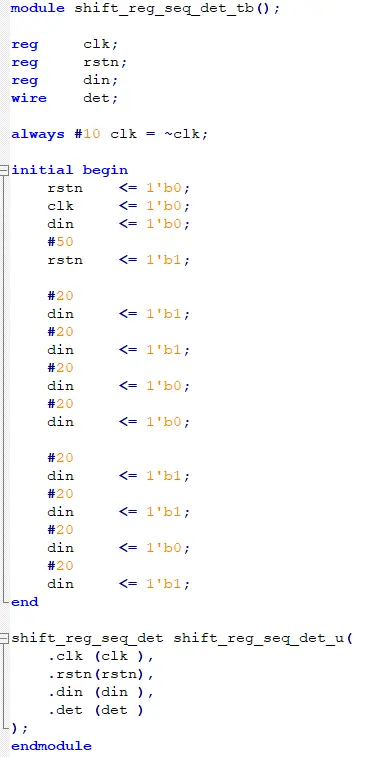

 testbench

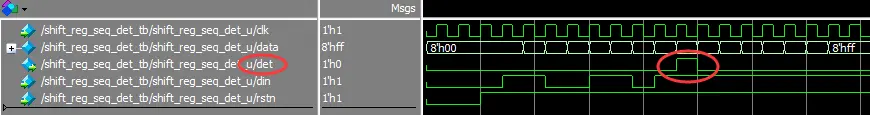

波形图

        detect信号检测到了序列 1100_1101 信号拉高。结果和我们预想的一致，但是代码简洁了许多，在没有要求的情况下，手撕代码就采用这种移位寄存器的方式。
