正交频分复用（OFDM）技术因其高频谱效率和对多径信道抗性强等优点，已广泛应用于无线通信系统中，例如Wi-Fi、LTE和5G等。在OFDM系统中，由于无线信道的频率选择性和时变性，发送的信号在传输过程中会发生失真。为了准确地解调接收信号并恢复原始信息，信道估计是一个至关重要的步骤。信道估计的目的是获取信道的频率响应或冲激响应，从而补偿信道引起的失真。

本文将深入探讨OFDM系统中三种常用的信道估计算法：最小二乘（LS）估计、线性最小均方误差（LMMSE）估计以及低复杂度LMMSE估计。我们将详细阐述每种算法的原理、推导过程、优缺点以及在实际应用中的考虑因素。通过对这些算法的比较分析，有助于理解不同信道估计算法的性能差异及其适用场景。

1. 信道模型和OFDM系统模型

在讨论信道估计算法之前，有必要对OFDM系统的信道模型和系统模型进行简要回顾。

1.1 无线信道模型

在OFDM系统中，无线信道通常被建模为一个多径衰落信道。

1.2 OFDM系统模型

一个典型的OFDM发送端首先将发送的比特流映射到复星座点，然后进行串并转换，接着对每个并行数据流进行逆快速傅里叶变换（IFFT），生成时域OFDM符号。为了对抗符号间干扰（ISI），通常会在OFDM符号前加上循环前缀（CP）。

为了进行信道估计，OFDM系统中通常会插入导频符号。导频符号是已知其发送值的子载波，这些子载波在时间和频率上都有特定的位置。根据导频的排列方式，可以分为块状导频、梳状导频和分布式导频。本文主要关注基于导频的信道估计。

2. 基于导频的信道估计算法

基于导频的信道估计利用导频子载波上的信息进行信道估计。

2.1 最小二乘（LS）估计算法

LS估计的优点在于计算复杂度低，实现简单。它是一种无偏估计，即在没有噪声的情况下，LS估计能够准确地估计出信道频率响应。然而，LS估计的缺点在于对噪声敏感。由于噪声W(k)直接影响到估计结果，特别是在信噪比（SNR）较低的情况下，LS估计的性能会显著下降。LS估计只能在导频子载波上获得信道估计值，对于数据子载波上的信道估计，还需要进行插值。常用的插值方法包括线性插值、样条插值和频域插值等。插值方法的选择会影响最终的信道估计精度。

2.2 线性最小均方误差（LMMSE）估计算法

LMMSE估计是一种利用信道统计特性的估计方法，它在LS估计的基础上考虑了信道自相关矩阵和噪声方差，从而在均方误差（MSE）意义下获得更优的性能。LMMSE估计是一种有偏估计，但其估计方差小于LS估计，因此在低信噪比下能够有效抑制噪声，获得更准确的信道估计。

LMMSE估计的基本思想是找到一个线性变换矩阵，将导频子载波上的LS估计值映射到所有子载波上的信道估计值，并使估计误差的均方值最小。

LMMSE估计的优点在于在理论上能够达到最小均方误差，因此在高信噪比和低信噪比下都能提供比LS估计更精确的信道估计。然而，LMMSE估计的缺点在于其计算复杂度较高。它需要计算矩阵的逆和矩阵乘法，特别是当子载波数和导频数量较大时，计算量会显著增加。此外，LMMSE估计依赖于信道统计信息（信道自相关矩阵和噪声方差），这些信息在实际系统中可能并不总是准确已知，需要进行估计。

2.3 低复杂度LMMSE估计算法

尽管LMMSE估计具有优异的性能，但其高计算复杂度限制了其在实时性要求较高的系统中的应用。因此，研究人员提出了各种低复杂度LMMSE（Low Complexity LMMSE, LC-LMMSE）估计算法。这些算法旨在通过简化LMMSE估计的计算过程，在保持接近LMMSE性能的同时降低计算负担。

主要的低复杂度LMMSE方法可以分为几类：

2.3.1 基于奇异值分解（SVD）的LMMSE逼近

信道的频率响应通常在频域上具有一定的相关性。利用信道频率响应矩阵的低秩特性，可以通过奇异值分解（SVD）来逼近信道矩阵，从而简化LMMSE估计。这种方法通过保留主要的奇异值和对应的奇异向量来降低计算复杂度。

具体而言，可以对信道自相关矩阵进行SVD，并只保留前几个较大的奇异值对应的特征向量，构建一个低维的子空间来表示信道。然后在低维子空间内进行LMMSE估计，最后再映射回原始维度。

2.3.2 基于离散余弦变换（DCT）的LMMSE

另一种降低LMMSE计算复杂度的方法是利用信道在时域上的稀疏性。多径信道的冲激响应通常是稀疏的，即只有少数几个非零或较大的抽头。通过对频域信道响应进行逆离散傅里叶变换（IDFT）得到时域冲激响应的估计，然后在时域进行滤波或阈值处理来去除噪声，最后再进行DFT回到频域获得最终的信道估计。

基于DCT的LMMSE利用了信道冲激响应在时域经过DCT变换后能量集中的特性。通过在DCT域进行滤波或选择部分系数，可以实现对噪声的抑制，并降低计算复杂度。

2.3.3 基于块对角化和快速算法的LMMSE

对于具有块状导频的OFDM系统，可以将信道估计问题分解为多个独立的子问题，通过对信道自相关矩阵进行块对角化，可以简化矩阵求逆的计算。此外，可以利用快速傅里叶变换（FFT）等快速算法来加速矩阵乘法等运算，进一步降低计算复杂度。

2.3.4 基于迭代和优化的低复杂度方法

还有一些低复杂度LMMSE方法是基于迭代或优化思想的。例如，可以通过迭代算法逐步逼近最优的LMMSE估计结果，或者通过优化技术寻找一个简化的线性滤波器来替代复杂的LMMSE矩阵。

低复杂度LMMSE方法的优点在于在计算复杂度和性能之间取得平衡。它们通常比原始LMMSE计算量更低，但性能接近LMMSE，优于LS估计。然而，不同的低复杂度方法在计算量和性能上存在差异，需要根据具体的应用场景和需求进行选择。一些低复杂度方法可能需要额外的参数调优。

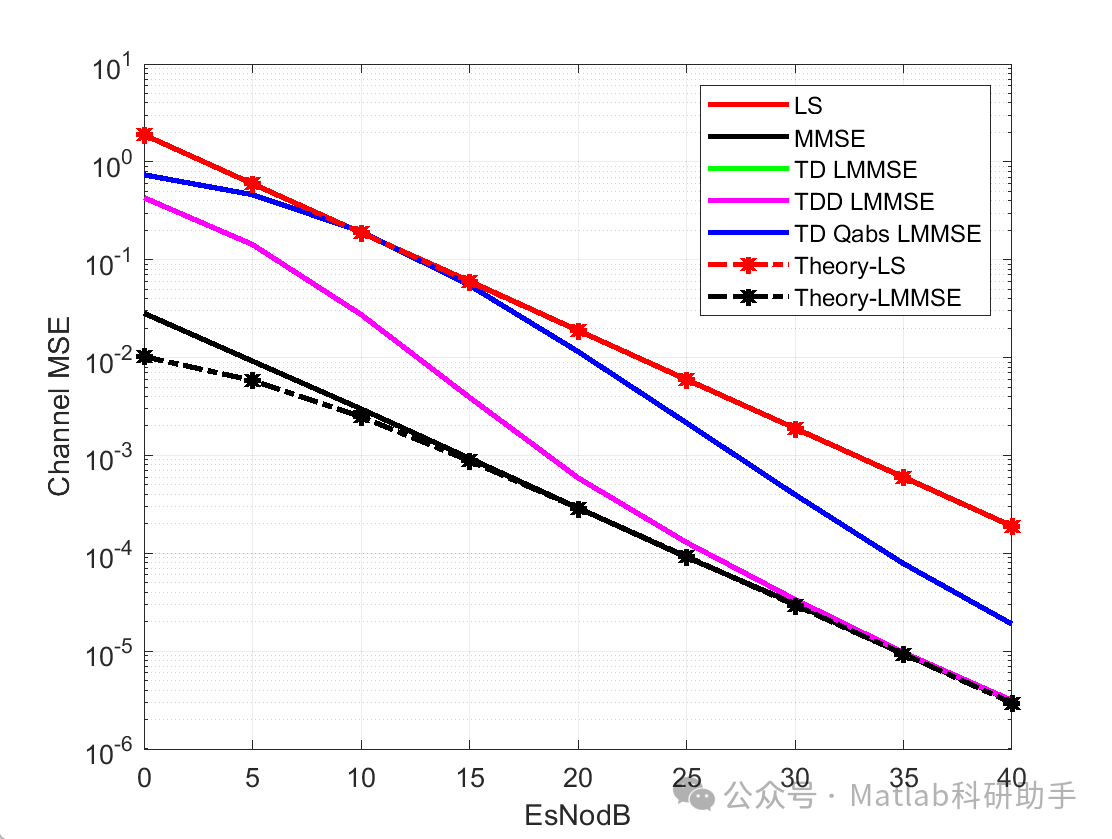

3. 仿真结果和性能分析

为了直观地比较这三种算法的性能，通常会进行仿真实验。仿真中，可以设置不同的信噪比、多径信道模型和导频配置，然后计算不同算法估计的信道与真实信道的均方误差（MSE）或比特误码率（BER）。

典型的仿真结果表明：

在低信噪比下
：LMMSE算法的性能显著优于LS算法，因为它能够有效抑制噪声的影响。低复杂度LMMSE算法的性能介于LS和LMMSE之间，但更接近LMMSE。
在高信噪比下
：LS算法的性能逐渐接近LMMSE算法，因为噪声的影响减小。但LMMSE算法仍然可以提供更精确的估计。低复杂度LMMSE算法的性能也接近LMMSE。
在多径时延扩展较大时
：信道的频率选择性更强，信道估计的难度增加。LMMSE算法和低复杂度LMMSE算法由于利用了信道的相关性，通常能够更好地应对频率选择性信道。

仿真结果也取决于具体的信道模型、导频配置和插值方法（对于LS估计）。在实际系统中，还需要考虑信道的时变性，这需要采用更高级的信道跟踪算法。

4. 实际应用中的考虑因素

在实际OFDM系统中选择和实现信道估计算法时，需要考虑以下因素：
