🔥 内容介绍

在现代科学研究和工程实践中，网格化数据集无处不在。无论是遥感图像、医学影像、地理信息系统数据，还是模拟仿真结果，它们通常以二维网格的形式存储和呈现。对这些数据集进行分析和处理，往往需要借助各种数字滤波器来突出或抑制特定频率成分，从而揭示数据中隐藏的模式、去除噪声、或者提取感兴趣的特征。高通、低通、带通和带阻滤波器是数字滤波领域中最基本且应用广泛的四种类型。它们分别用于通过高频信号、通过低频信号、通过特定频率范围的信号以及抑制特定频率范围的信号。对于网格化数据集而言，执行二维（2D）高通、低通、带通或带阻滤波器研究，是理解数据内在结构和进行后续分析的关键步骤。然而，对于许多研究人员和工程师来说，理解和实现这些二维滤波器可能是一个挑战，特别是当需要灵活地调整滤波器参数、比较不同滤波器效果或快速迭代实验时。本文旨在探讨如何在网格化数据集上轻松有效地执行 2D 高通、低通、带通或带阻滤波器研究，并讨论相关的理论基础、实现方法以及潜在的应用。

二维滤波器理论基础

在网格化数据集上执行 2D 滤波，本质上是对数据进行二维卷积运算。与一维信号处理类似，二维滤波器的特性在频域中更容易理解和分析。通过二维傅里叶变换，我们可以将空间域的网格化数据转换到频域，其中每个频率成分都有其对应的幅度谱和相位谱。滤波器在频域的表现，通常是一个被称为“频率响应”的函数，它描述了滤波器对不同频率成分的增益或衰减程度。

低通滤波器 (Low-Pass Filter)
：在频域中，低通滤波器的频率响应在高频区域衰减，而在低频区域保持较高增益。其作用是抑制数据中的高频噪声和细节，使图像或数据变得平滑。常见的二维低通滤波器包括均值滤波器和高斯滤波器。
高通滤波器 (High-Pass Filter)
：与低通滤波器相反，高通滤波器在频域中抑制低频成分，而通过高频成分。其作用是突出数据中的边缘、纹理和细节，常用于边缘检测和特征提取。常见的二维高通滤波器包括拉普拉斯算子和Sobel算子。
带通滤波器 (Band-Pass Filter)
：带通滤波器允许特定频率范围内的信号通过，而抑制低于和高于该范围的频率。在频域中，其频率响应在特定频段内具有较高增益，而在其他频段衰减。带通滤波器常用于提取特定尺度的纹理或周期性模式。

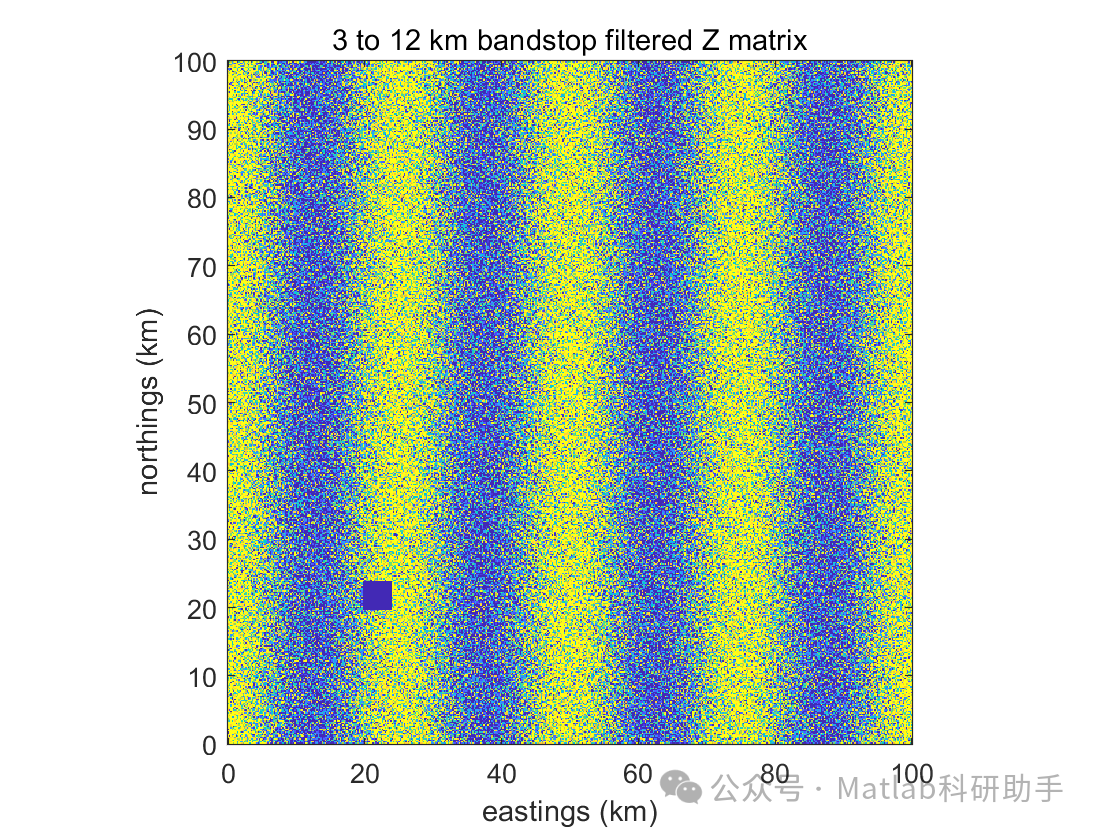

带阻滤波器 (Band-Stop Filter)
：带阻滤波器也称为陷波滤波器，它抑制特定频率范围内的信号，而允许低于和高于该范围的频率通过。在频域中，其频率响应在特定频段内具有较低增益，而在其他频段保持较高增益。带阻滤波器常用于去除特定频率的噪声或干扰。

在网格化数据集上执行 2D 滤波器的常见方法

在网格化数据集上实现 2D 滤波器，主要有两种常见的方法：空间域卷积和频域滤波。

空间域卷积：
空间域卷积直接在原始数据上进行运算。滤波器被表示为一个称为“卷积核”或“掩模”的二维矩阵。卷积运算是将卷积核在数据上滑动，并在每个位置计算核与对应数据区域的乘积之和。这种方法直观且易于理解，但对于较大的卷积核或大规模数据集来说，计算量可能较大。常见的空间域卷积方法包括使用预定义的卷积核（如高斯核、均值核等）或者通过设计自定义的卷积核来实现特定的滤波效果。
频域滤波：
频域滤波是利用傅里叶变换的性质进行滤波。首先，将网格化数据集进行二维傅里叶变换，得到其频域表示。然后，将频域数据与滤波器的频率响应函数进行逐点相乘。最后，对结果进行二维逆傅里叶变换，将滤波后的数据转换回空间域。频域滤波对于大型数据集和复杂的滤波器（如任意形状的带通或带阻滤波器）通常比空间域卷积更有效率，特别是当利用快速傅里叶变换 (FFT) 算法时。

轻松执行 2D 滤波器研究的策略和工具

“轻松”地执行 2D 滤波器研究，意味着需要便捷的工具和灵活的工作流程，能够快速实现不同类型的滤波器、调整参数、可视化结果并进行比较。以下是一些有助于实现这一目标的策略和工具：

利用成熟的科学计算库：
Python 语言在科学计算领域拥有丰富的库资源，如 NumPy、SciPy 和 OpenCV。这些库提供了高效的数组处理、傅里叶变换和卷积运算函数，极大地简化了 2D 滤波器的实现。
- NumPy
  ：提供强大的多维数组操作功能，是进行网格化数据处理的基础。
- SciPy
  ：其中的 scipy.signal 模块提供了各种滤波器的设计和实现函数，包括卷积、傅里叶变换和滤波器设计工具。例如，可以使用 scipy.ndimage.convolve 进行空间域卷积，或者使用 scipy.fftpack.fft2 和 scipy.fftpack.ifft2 进行频域滤波。
- OpenCV
  ：一个功能强大的计算机视觉库，也提供了许多图像处理和滤波函数，尤其适用于处理图像类型的网格化数据集。它提供了多种预定义的滤波器，也支持自定义卷积核。
构建模块化的代码：
将不同类型的滤波器实现封装成独立的函数或类，可以提高代码的复用性和可维护性。例如，可以编写一个函数，接受输入数据集、滤波器类型（高通、低通、带通、带阻）和相关参数（如截止频率、带宽）作为输入，并返回滤波后的数据集。这种模块化的设计使得切换滤波器类型和调整参数变得非常方便。
参数化滤波器设计：
在进行滤波器研究时，经常需要调整滤波器的参数来观察效果。例如，对于低通滤波器，需要调整截止频率；对于带通滤波器，需要调整中心频率和带宽。通过将这些参数作为函数的输入，可以轻松地进行参数扫描和优化。
可视化工具的应用：
可视化是理解滤波器效果的关键。利用 Matplotlib 或 Seaborn 等可视化库，可以方便地显示原始数据、滤波后的数据、滤波器的频率响应以及傅里叶变换的幅度谱。对比不同滤波器处理结果的图像，能够直观地评估滤波效果。例如，可以将原始图像、低通滤波后的图像和高通滤波后的图像并排显示，观察它们在平滑度和细节上的差异。
交互式环境的使用：
在 Jupyter Notebook 或 IPython 等交互式环境中进行滤波器研究，可以方便地进行代码修改、运行和结果查看。这种交互性有助于快速迭代实验和探索不同的滤波策略。
利用现成的软件工具：
除了编程实现外，一些专业的图像处理和数据分析软件（如 MATLAB、ImageJ、QGIS 等）也提供了丰富的 2D 滤波功能，通常带有用户友好的界面，可以直接应用各种预定义的滤波器或自定义滤波器。对于不熟悉编程的用户来说，这些软件是进行滤波器研究的便捷选择。

滤波器研究的应用领域

在网格化数据集上执行 2D 滤波器研究，在各个领域都有广泛的应用：

图像处理
：图像去噪（低通滤波）、边缘检测（高通滤波）、纹理分析（带通滤波）、去除周期性噪声（带阻滤波）。
遥感
：去除卫星图像中的大气噪声（低通滤波）、提取地物边界（高通滤波）、分析地表覆盖的周期性模式（带通滤波）。
医学影像
：去除医学影像中的随机噪声（低通滤波）、增强器官边缘（高通滤波）、分析特定组织结构的纹理（带通滤波）。
地球物理
：去除地震数据中的高频随机噪声（低通滤波）、突出断层或界面的特征（高通滤波）、分析地层或构造的周期性变化（带通滤波）。
信号处理
：从二维信号中提取特定频率成分或去除不需要的干扰。

总结

在网格化数据集上执行 2D 高通、低通、带通或带阻滤波器研究是理解数据内在结构、去除噪声和提取特征的重要手段。通过掌握基本的滤波器理论，并利用成熟的科学计算库（如 Python 的 SciPy 和 NumPy），我们可以轻松高效地实现不同类型的滤波器。构建模块化的代码、参数化滤波器设计、利用可视化工具以及在交互式环境中工作，都能极大地提升滤波器研究的效率和便捷性。无论是通过空间域卷积还是频域滤波，都可以根据具体需求和数据集的特点选择合适的方法。对网格化数据集进行有效的滤波器研究，将为后续的数据分析、模式识别、特征工程等任务奠定坚实的基础。随着科学技术的发展，未来可能会出现更加智能和自适应的二维滤波器，进一步简化和优化网格化数据的处理流程。
