vivado联合modelsim报错：vsim-19 Failed to access library ‘unisims_ver’ at ‘unisims_ver’

又遇到新的联合仿真报错啦！

之前的博文中，也有遇到过vivado联合modelsim报错的，其原因是因为源文件有语法错误，详细情况可以点击这里：解决Vivado与modelsim仿真卡在Executing analysis and compilation step 。

报错内容

但是这次，又遇到了不一样的报错，在modelsim报错如下：

# ** Error (suppressible): (vsim-19) Failed to access library 'unisims_ver' at "unisims_ver".
# No such file or directory. (errno = ENOENT)
# ** Error (suppressible): (vsim-19) Failed to access library 'unimacro_ver' at "unimacro_ver".
# No such file or directory. (errno = ENOENT)
# ** Error (suppressible): (vsim-19) Failed to access library 'secureip' at "secureip".
# No such file or directory. (errno = ENOENT)
# Loading xil_defaultlib.gtwizard_0_GT_FRAME_GEN
# Loading xil_defaultlib.gtwizard_0_GT_FRAME_CHECK
# Loading xil_defaultlib.glbl
# Error loading design
# Error: Error loading design
#        Pausing macro execution
# MACRO ./gtwizard_0_TB_simulate.do PAUSED at line 9

解决方法

种种迹象Failed to access library表明，仿佛是跟编译库有关，于是就查看刚刚安装vivado和modelsim时候生成的编译库。

在资源管理器中发现该库是一直存在的，那么就可能是没有关联的原因了。

系统默认的是Vivado Simulator，首先需要先修改为ModelSim Simulator：

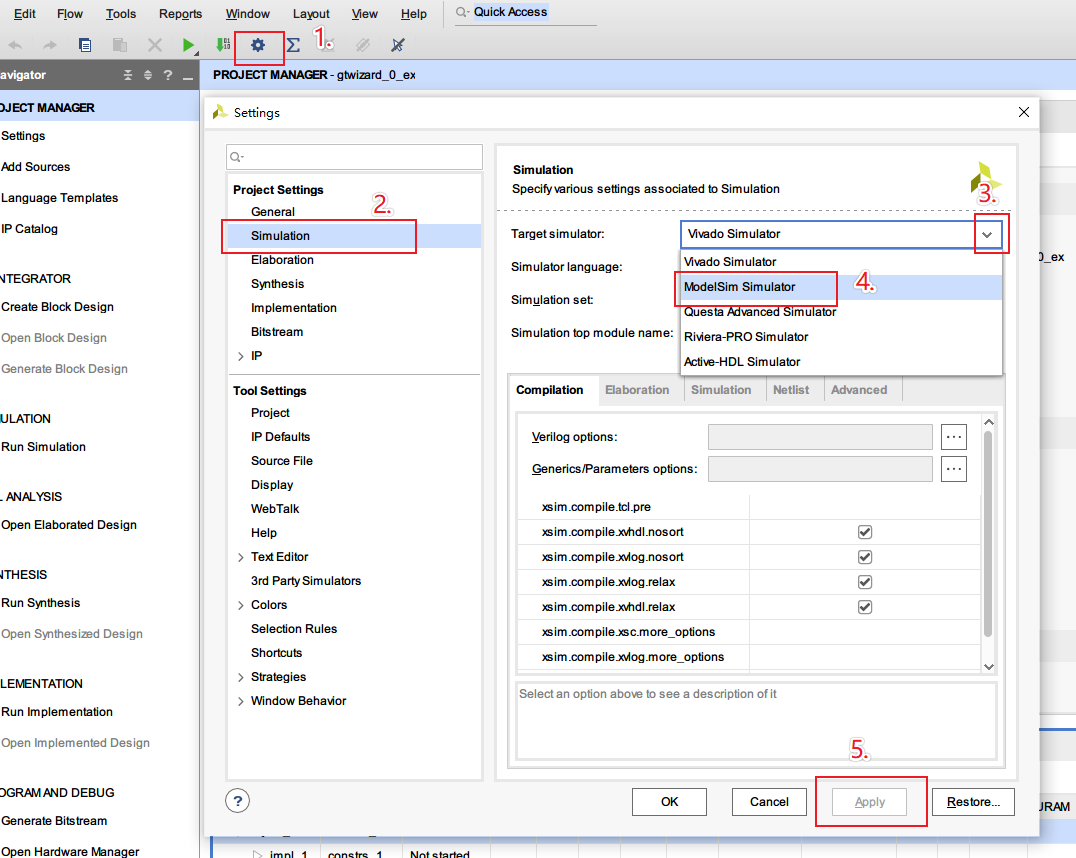

在vivado中按下图路径打开->Setting->Simulation->Target simulator->ModelSim Simulator->Apply；

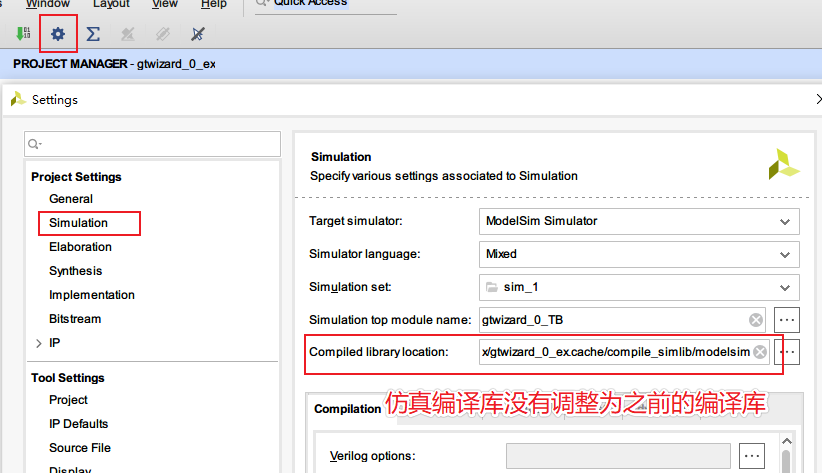

紧接着就发现Compiled library location这一栏中的地址并不是当时生成的编译库地址；

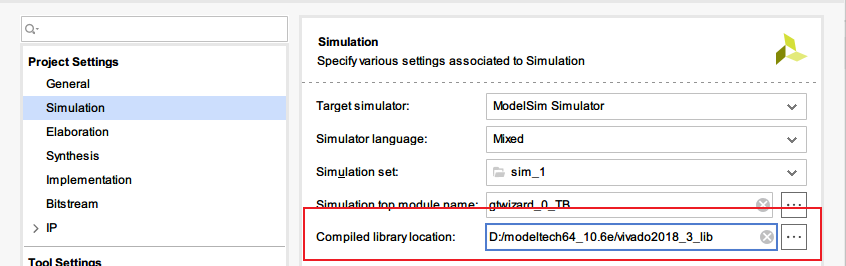

将此栏修改为之前生成的Compiled library location，如下图所示：

再次`RUN Behavioral Simulation，就能避免提示标题所述错误了。

添加编译库

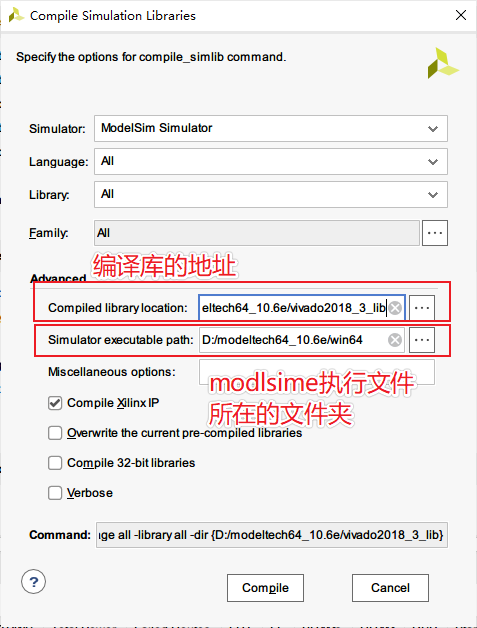

首次进行vivado和modelsim仿真时，需要进行编译库编译，可以参考下图进行：

Tools->Complie Simulation Libraries……

Advanced->Compiled library location：选择需要存储编译库的地址；

Simulator executable path：选择modelsim执行文件所在的文件夹（图片内容稍微有误，不影响理解）；

最后点击complie，稍等既可。

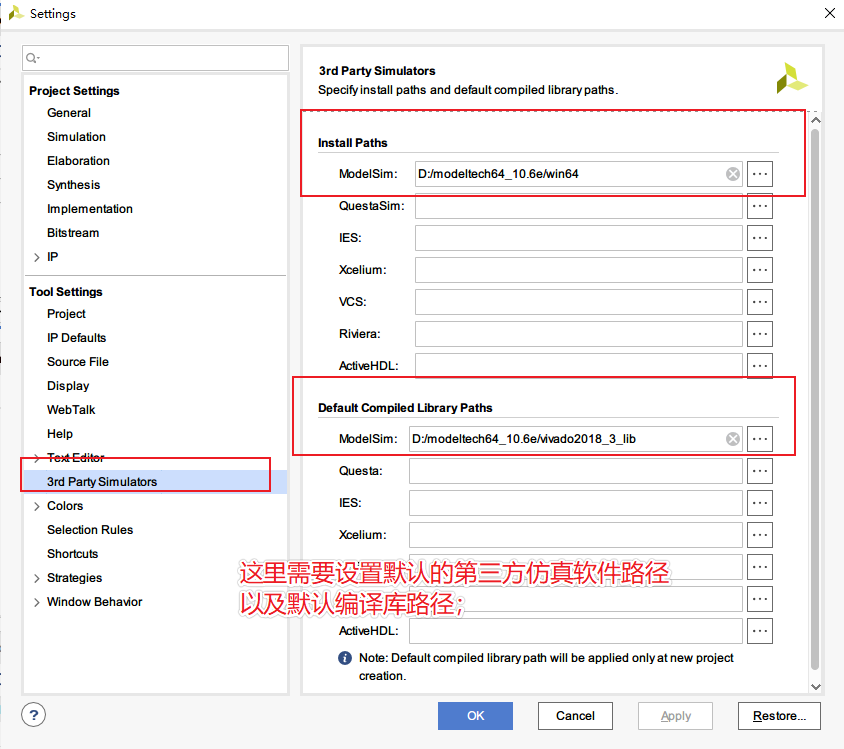

别忘了在第三方仿真软件设置中也需要做类似的添加，详情参考下图：

写在后面

一开始感觉是编译库的问题，以为之前的编译库损坏了，所以每次遇到这个问题都重新编译了一次编译库，每次花费的时间都挺长的。

后面发现，只是自己的编译库地址没有选好，才明白问题。

记录下来，希望帮助更多的同仁，节省这些非必要的时间。

2021-01-31.
