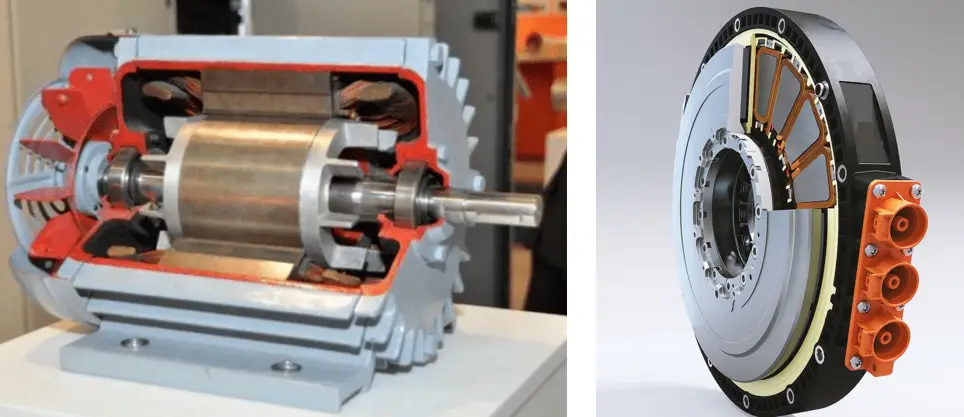

轴向电机和径向电机的区别

概述

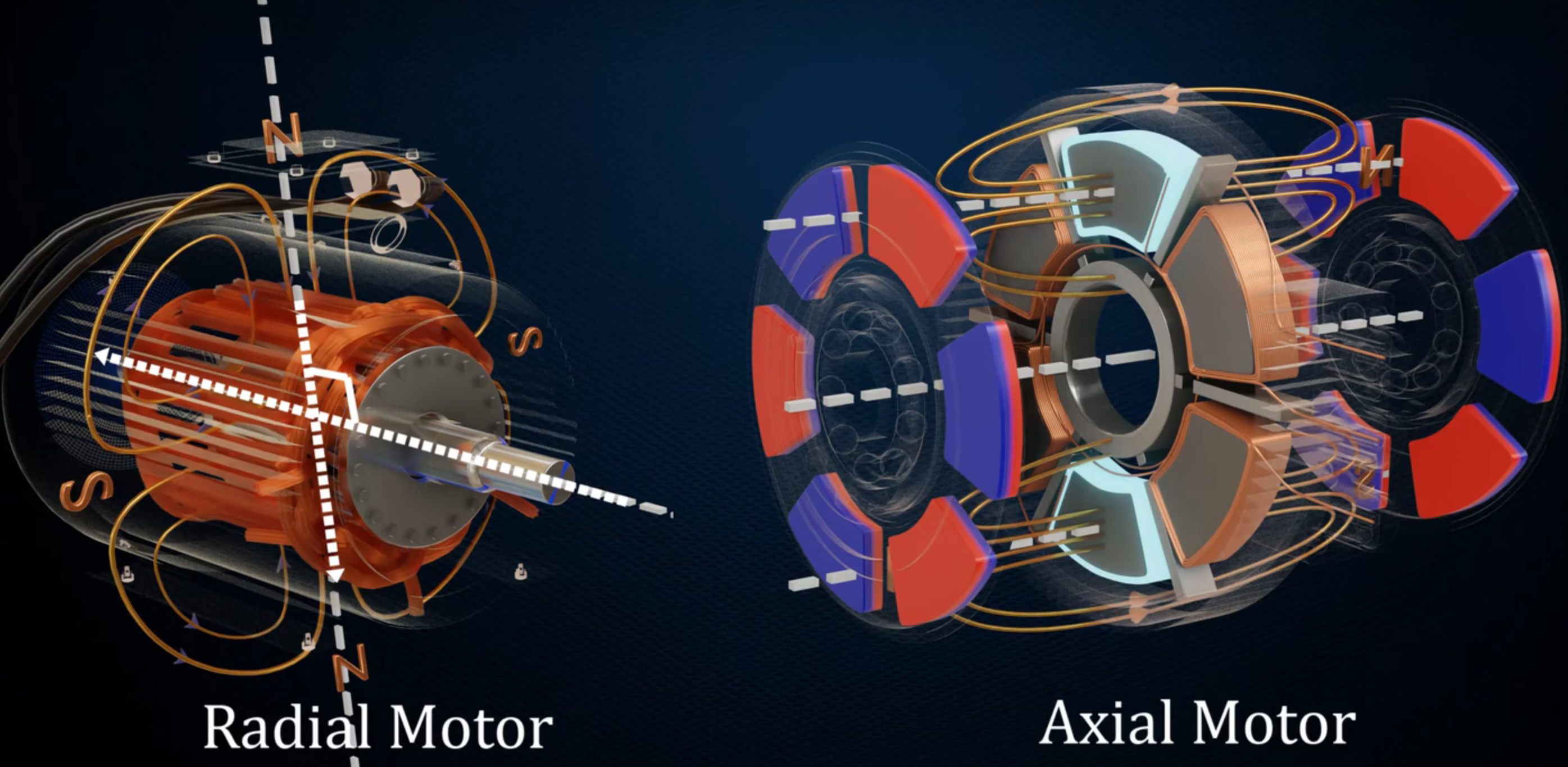

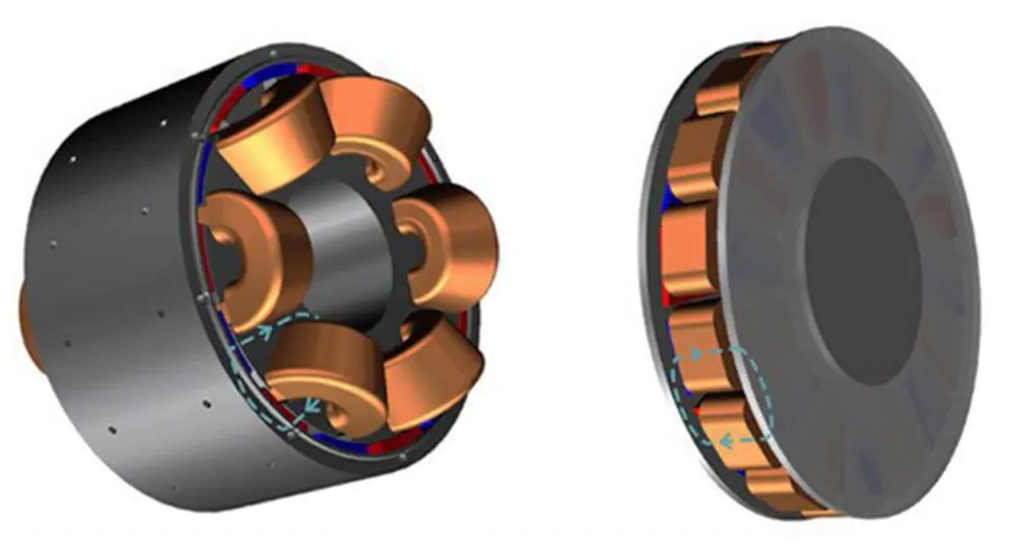

两种电机是基于磁通路径方向进行分类，轴向磁通电机的磁通沿轴向流动，径向磁通电机的磁通沿径向流动，随着新能源汽车和可再生能源的发展，轴向电机因空间利用率和效率优势，被称为电驱技术的未来，逐渐成为机器人、关节电机及高端电动车等高附加值领域的替代方案。

轴向磁通电机以高功率密度、轻量化为核心优势，但需解决散热和成本问题；
径向磁通电机工艺成熟、成本低，但体积大、功率密度受限 。

对比维度	轴向磁通电机	径向磁通电机（传统电机）
磁通方向	平行于电机轴（轴向）	垂直于电机轴（径向）
结构特点	扁平化设计，轴向尺寸短	圆柱形结构，轴向长度长
功率密度	高（外径³与扭矩相关）	中等（外径²×叠高与扭矩相关）
扭矩特性	低速高扭（转子直径大）	扭矩随转速变化较明显
散热难度	散热路径长，需优化设计	散热路径较短，工艺成熟
成本与工艺	成本高，工艺复杂	成本较低，量产工艺成熟
典型应用	电动汽车、风力发电、增程器	工业电机、传统电动车、家电
效率	通常＞96%	通常90%-95%

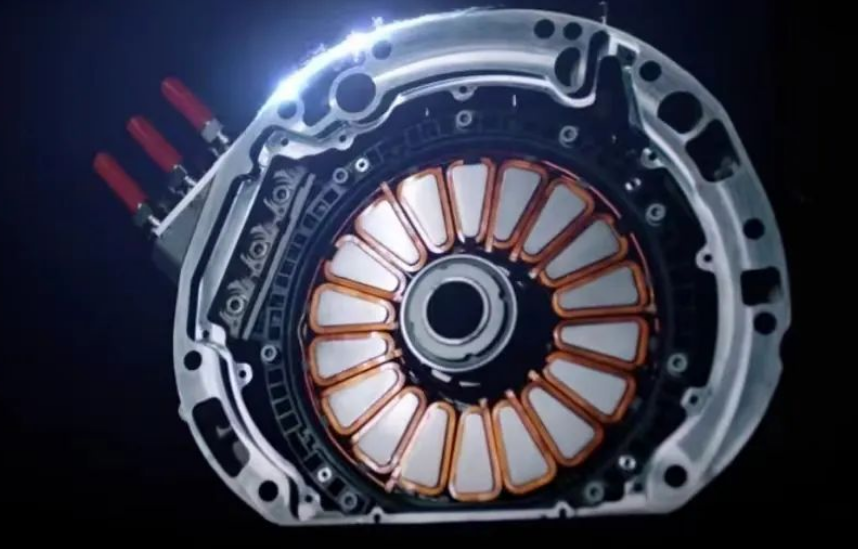

1. 轴向磁通电机（Axial Flux Motor）

磁通路径平行于电机轴的电机拓扑结构，定子和转子呈平面排列，磁通沿轴向通过，其技术原理和结构设计与传统径向磁通电机有显著差异。

特点 ：

• 结构紧凑 ：扁平化设计，轴向尺寸短，重量轻，功率密度高（外径与扭矩相关）。
• 高扭矩密度 ：转子直径更大，在相同力作用下可获得更高转矩输出（转矩=力×半径）。
• 高效能 ：磁通路径短（一维），效率通常超过96%，可媲美或优于传统径向电机 。
• 散热挑战 ：散热路径长，需优化设计（如复合材料转子、主动冷却系统）。
• 成本较高 ：工艺复杂（如碳纤维转子、精密装配），量产难度较大。

应用场景 ：

• 电动汽车 ：分布式电驱动系统（底盘空间优化）、增程式发电机 。
• 风力发电 ：直驱式风机（高扭矩密度、轻量化需求）。
• 工业设备 ：高功率密度与轻量化场景（如无人机、机器人关节）

结构

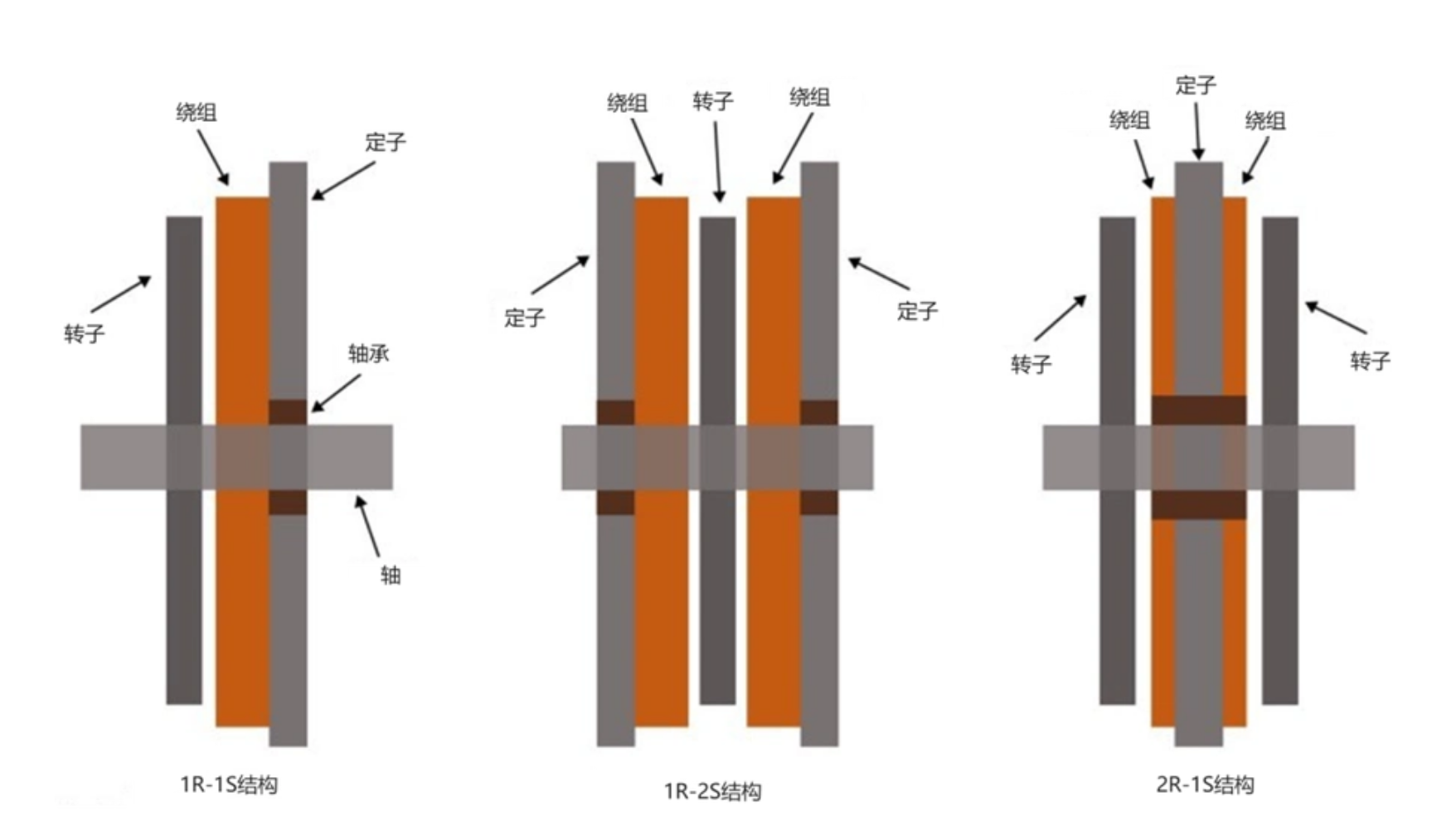

电机呈盘状结构，定子和转子平行排列，轴向尺寸较小，气隙为平面型，磁通沿轴向贯穿整个磁路，减少了磁通损耗，部分设计采用高强度复合材料隔离磁路，以降低涡流损耗并增强机械强度，典型拓扑包括单定子单转子、双定子单转子、单定子双转子及多盘式结构

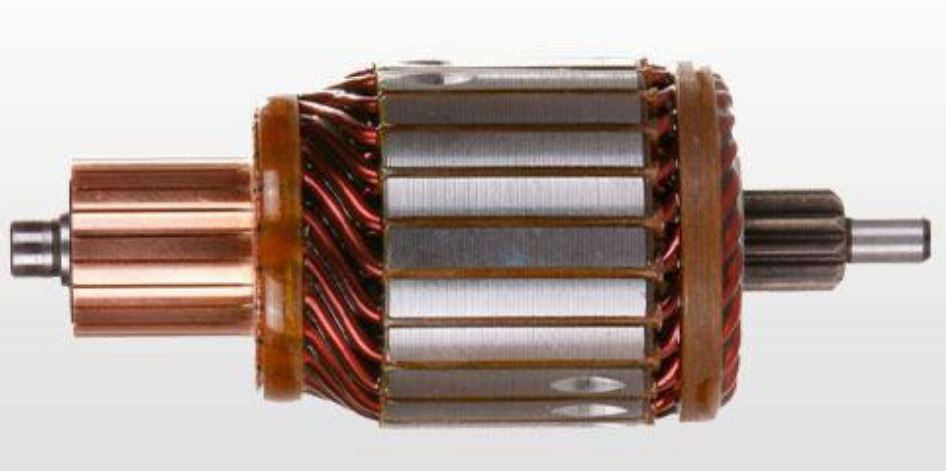

2. 径向磁通电机（Radial Flux Motor）

磁通路径沿径向通过定子和转子的传统电机结构，定子包裹转子，呈圆柱形，其有效磁场方向垂直于电机的旋转轴，通过径向磁场的相互作用实现电能与机械能的转换。。

特点 ：

• 结构成熟 ：圆柱形设计，轴向长度较长，技术积累深厚，工艺标准化 。
• 功率密度较低 ：扭矩与外径×叠高相关，体积较大，空间利用率低 。
• 散热性能好 ：磁通路径短，热管理相对简单，适合连续高负载运行 。
• 成本较低 ：量产工艺成熟（如叠片铁芯、绕线工艺），性价比高 。
• 扭矩特性 ：扭矩随转速变化较明显，需配合减速器使用 。

应用场景 ：

• 工业电机 ：通用机械驱动（如泵、风机、压缩机）。
• 传统电动汽车 ：早期电动车驱动系统（如特斯拉Model S）。
• 家用电器 ：洗衣机、空调等低噪音、低成本场景

结构

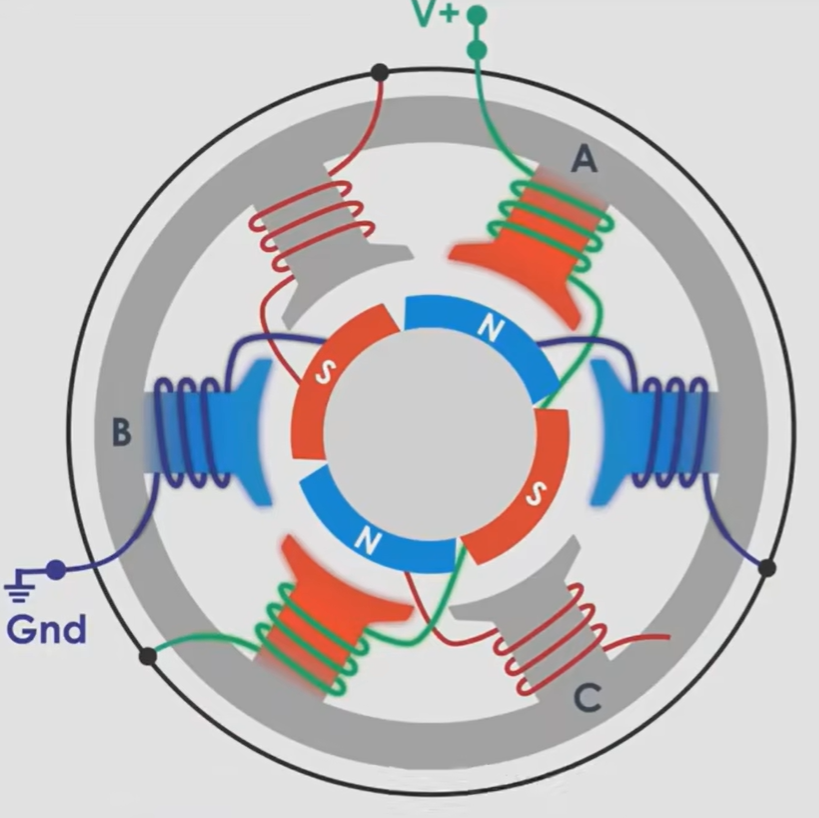

电机呈圆柱状，定子环绕转子，气隙为圆环形，磁通路径较长且需经过定子和转子的铁芯闭合。这种结构工艺成熟，易于批量生产，电机的定转子设计相对简单，绕组布局规则，适合标准化制造，且维护成本较低。
