1. 效果预览

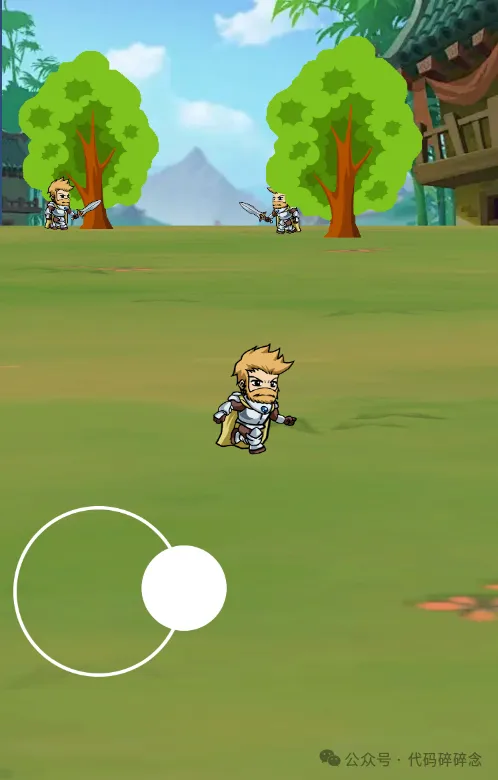

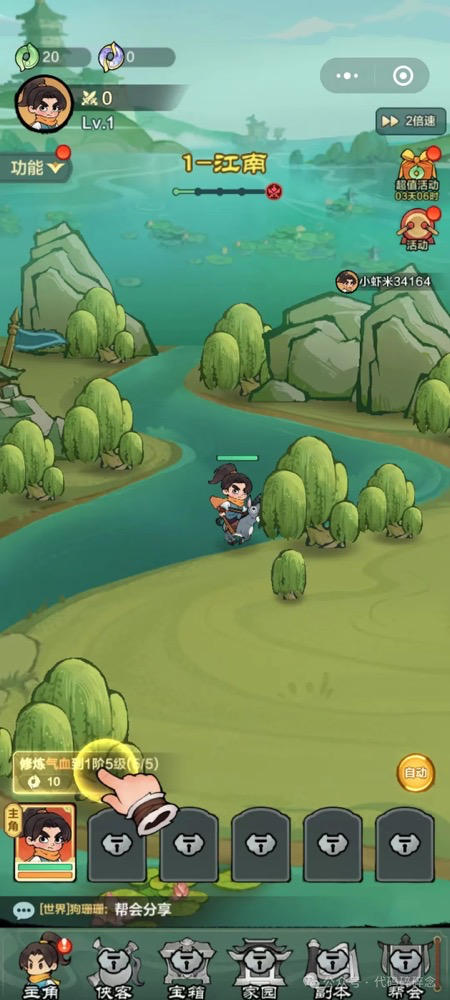

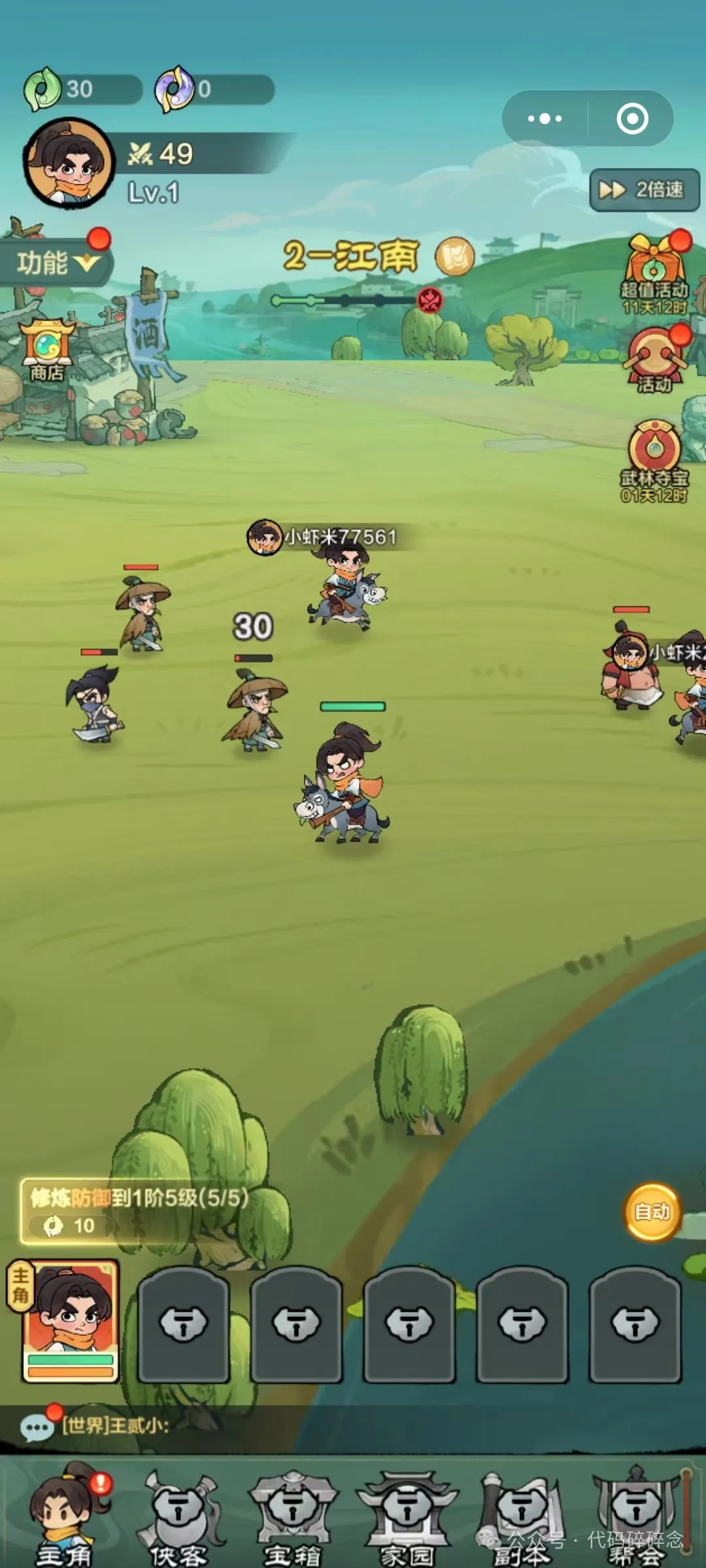

微信小游戏畅玩榜的《小小英雄》中战斗场景采用了开放式地图，玩家可自由移动，地图弯曲的设计区别于传统 2D 场景，仅用平面图片就实现了近大远小、地图弯曲的效果，增加了视觉吸引力

常规

边界

常规

边界

2. 地图拆解

游戏画面中，除了 UI 外，主要分为三个部分：

• 地图：屏幕上半部分的地图呈曲面下沉

• 装饰及角色：和地图表现一致

• 远景：保持不变，当角色移动到边界时，可以呈现更多的远景

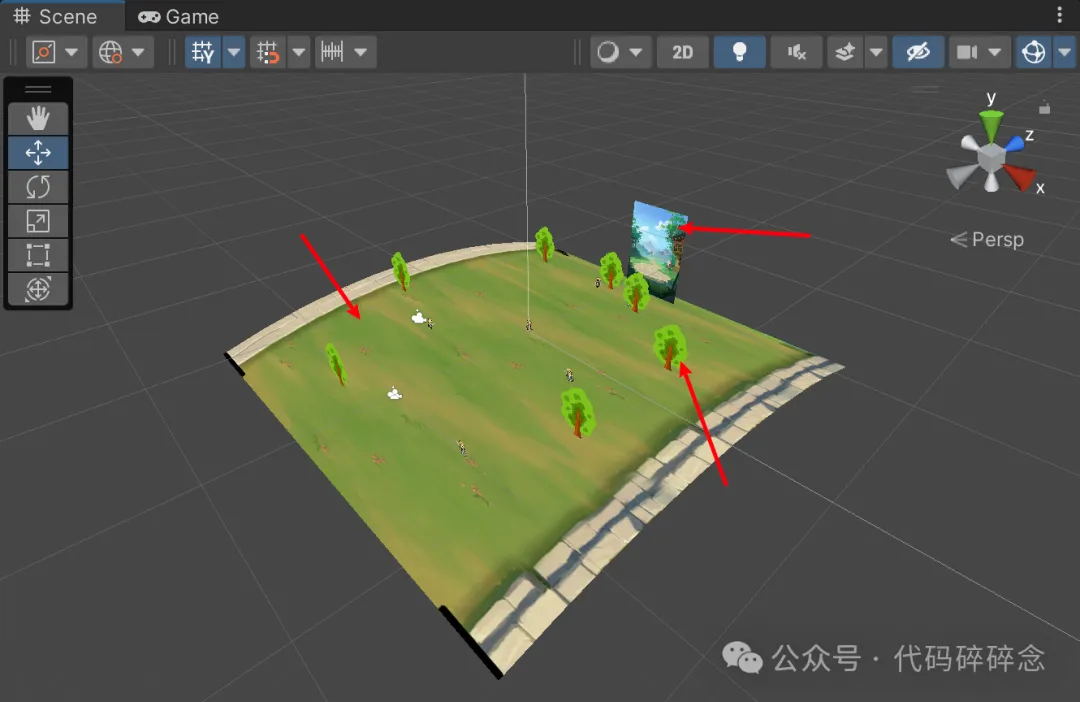

地图及其上的元素，规则都是距离摄像机越远下沉越多，且是非线性下沉，有明显的弧度，且具有前后遮挡关系

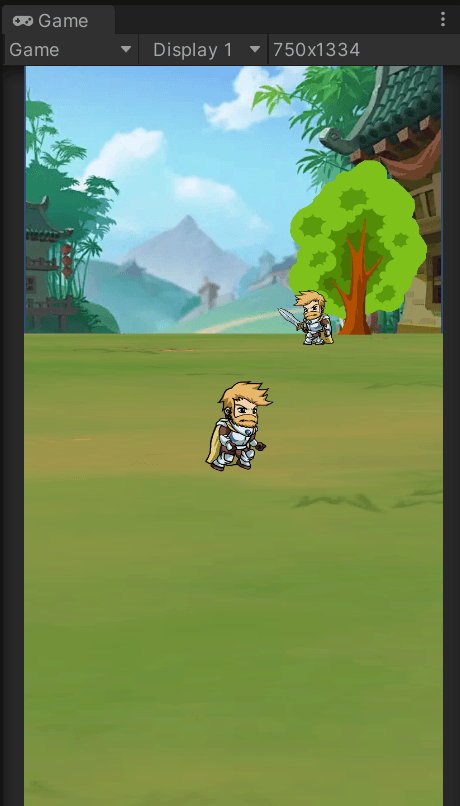

远景始终保持不变，当角色移动到地图尽头时，会呈现更多远景

地图拆解完毕后，接下来依次实现，先从最简单的远景做起

3. 地图实现

1. 远景

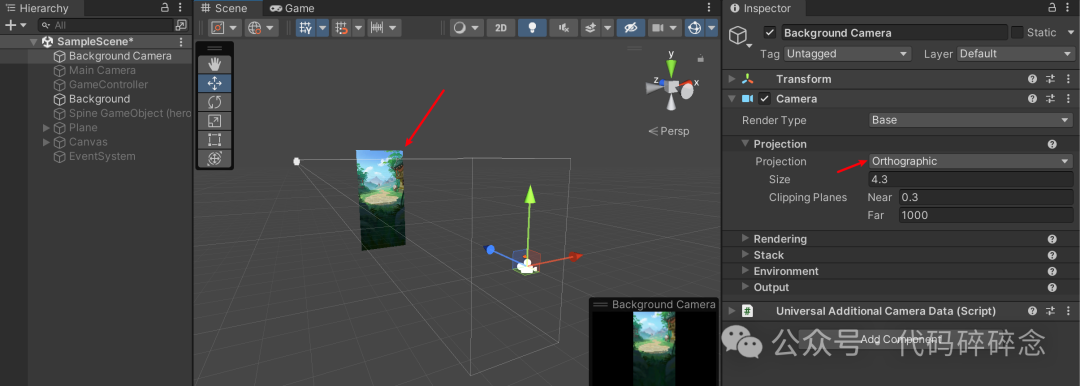

远景始终以固定的位置和角度展示在画面中，不会随着玩家移动而变化，但当玩家移动到地图尽头时，可以看到更多的远景。因此选择正交模式进行渲染，在 Hierarchy 中创建摄像机，将 Projection 选择为 Orthographic

该摄像机只渲染远景，所以将背景及摄像机的 Culling Mask 均设置为远景层：

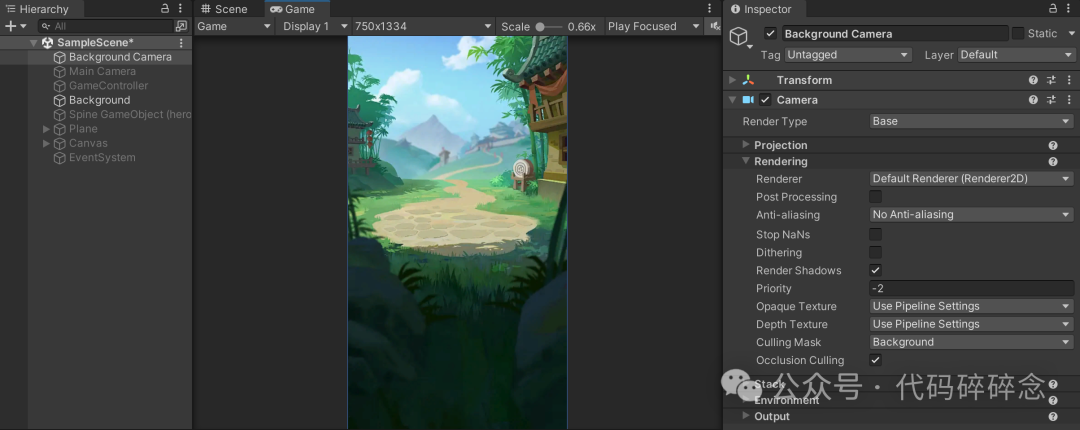

远景层的展示效果：

ps: 主流设备的分辨率比例也不尽相同，为了在多种分辨率下都可以完整的显示背景，需要根据设备实际分辨率对相机的 orthographicSize 属性进行设置，核心代码如下：

switch (resolutionPolicy)
{
    case ResolutionPolicy.FixedWidth:
        float aspectRatio = Screen.width * 1.0f / Screen.height;
        orthoSize = designResolution.x / 100 / 2 / aspectRatio;
        break;
    case ResolutionPolicy.FixedHeight:
        orthoSize = designResolution.y / 100 / 2;
        break;
}

2. 地图及元素

地图及其上的元素距离摄像机越远，下沉弧度越大，即随着 Z 坐标的偏移增值大，元素 X、Z 坐标保持不变，Y 坐标根据 Z 坐标利用曲线公式，计算出下沉后的坐标值

在 Unity 中实现下沉坐标的计算有两种方式

• Shader Graph

  【Unity教程】简单的世界弯曲效果(Shader Graph教程)：https://www.bilibili.com/video/BV1Rr4y167ET/

• Shader

  UnityShader 基础（23）-模型弯曲-地铁跑酷与动森地图：https://zhuanlan.zhihu.com/p/407402648

Shader 核心代码：

// 获取模型的空间坐标
float3 WordPos = mul(unity_ObjectToWorld, v.vertex);

// 获取 Y 轴坐标
o.WordData.x = WordPos.y;
// Y 轴扭曲，依据 Z坐标变化
WordPos.y -= pow(WordPos.z, 2) * _BendY;

// 修正模型位置，WordPos 不包含物体自身的空间位移
WordPos -= mul(unity_ObjectToWorld, float4(0, 0, 0, 1));

// 修改世界顶点转回物体自身顶点。
v.vertex = mul(unity_WorldToObject, WordPos);
// 转换为裁切空间
o.vertex = UnityObjectToClipPos(v.vertex);

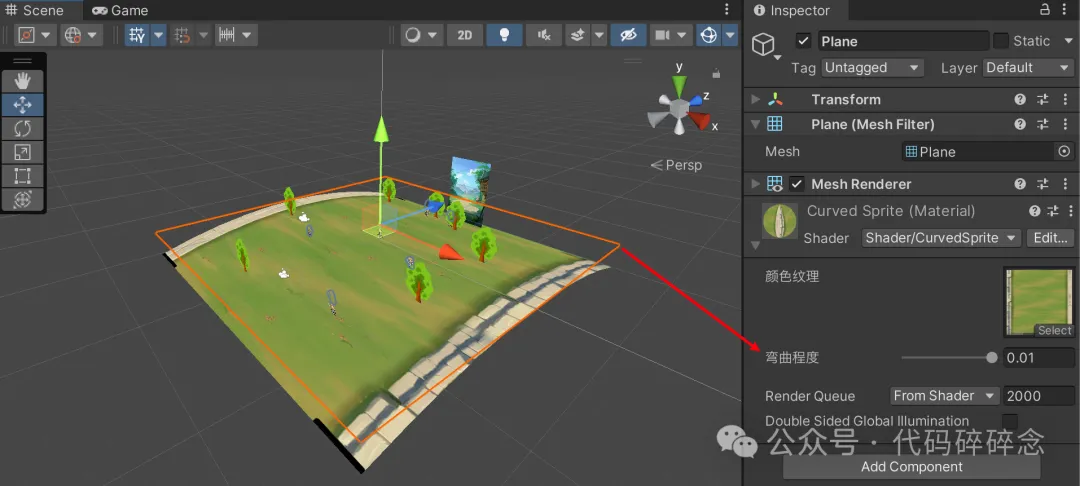

根据此 Shader 创建材质，并将其应用到地图及元素，如果角色使用 Spine，也需要同步更改 Spine 的 Shader，通过在编辑器面板中调整参数，实现不同程度的弯曲效果

ps: demo 中的地图仅使用了一张纹理，实际项目的地图会丰富多彩，为了优化性能，可以采用多张纹理拼接的形式，根据坐标控制地图切块的显示、隐藏及加载、卸载

4. 角色移动

游戏是欺骗的艺术，游戏中控制角色移动也有两种方式

• 控制角色在地图中的位置，地图位置固定，摄像机跟随角色移动

• 控地图的位置，角色和摄像机位置固定

这里使用控制地图位置的方式，计算出地图边界后，当玩家操作摇杆时，更改地图坐标，并将其约束在边界内，核心代码：

var position = mapController.position;
Vector3 direction = Vector3.forward * joystick.Vertical + Vector3.right * joystick.Horizontal;
if (direction.x < 0)
{
    playerTrans.localScale = new Vector3(-0.3f, 0.3f, 0.3f);
}
else if (direction.x > 0)
{
    playerTrans.localScale = new Vector3(0.3f, 0.3f, 0.3f);
}

position += -direction * speed * Time.deltaTime;
position.x = Mathf.Clamp(position.x, -11, 11);
position.z = Mathf.Clamp(position.z, -13, 10);
mapController.position = position;

5. 源码说明

源码不包括分辨率适配，地图切块。仔细阅读教程，可独立实现该效果，无须付费购买

源码需费购买：https://weidian.com/item.html?itemID=7260900875
