Blender：UV编辑器

UV编辑器

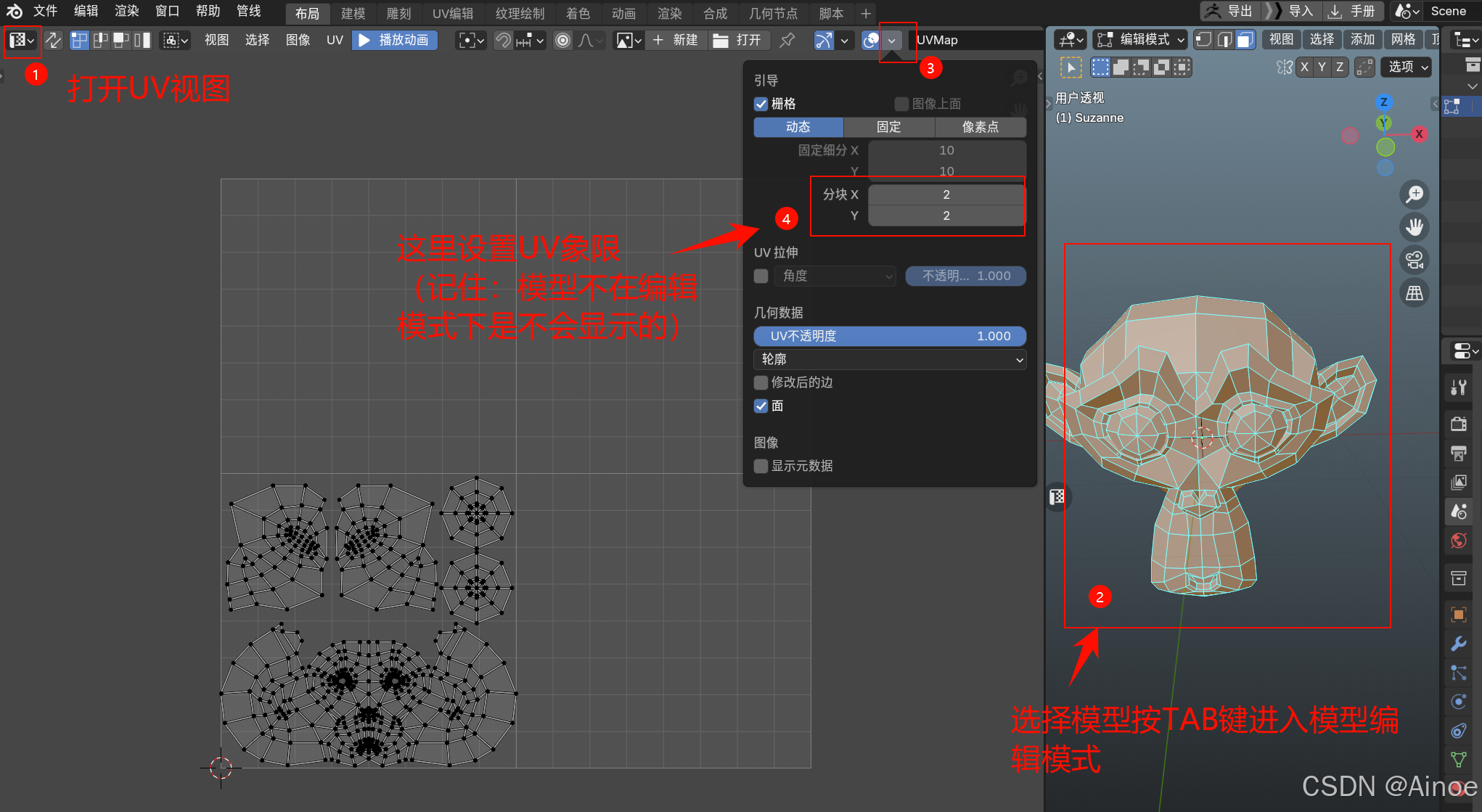

• 1、打开UV编辑器

模型展UV前的准备工作

1、重置模型缩放数据

• Ctrl+A，选择【全部变换】。
• 这是为了避免UV有拉伸
• 有时候重置模型后UV还会有拉伸，可以导入RizomUV软件展UV

2、显示棋盘格贴图

3、推荐

• 使用这张棋盘格贴图
• 目的：可以查看UV朝向。


展UV操作流程

1、标记缝合边
2、展开UV

UV通道

• UV1、2、3。。。。。。


UV同步显示

1、 作用

• 同步显示UV：把编辑模式下的模型UV 同步显示到UV编辑器里。

  2、问题：

• 点、线选择模式下：

  • 与所选择的缝合边相关的点、线，都会被关联选中。

• 面选择下不会被关联


• 上面情况不想要，可以关闭【同步显示】

• 4、很多UV插件也不支持该功能。

  • 如果发现插件不起作用，可以关闭【同步显示】功能，再尝试使用UV插件。

UV编辑器其它功能

• 显示模型的缝合边
• ▶ 松弛（优化）UV：按U选择【展开】（在Blender的松弛 /优化功能就是“展开”）
• ▶ 断开UV线（标记缝合边）：Ctrl+E 线级别下选择要断开的线，然后右键或者Ctrl+E选择【标记缝合边】，再切换到面级别下（这里点线面级别都可以），选择面后按U键选择【展开】展开UV。
• ▶对齐（拉直）UV：选择UV后，右键打开菜单。
• ▶ 缝合UV：V（选择边界线，按V识别UV后按Enter）
• ▶ 轴心选择：Period键，也就是大键盘上的“.”键，空格键右上角。

• ▶ 重置UV：面级别下，在3D视图选择面按U选择【重置】

• ▶ 图钉：P （钉住UV，再次使用【展开】时，被钉住的UV不会被展开）
• ▶ 选择整块UV：L（面级别下，选择面后按L就能选择整块UV）
• ▶ 排列UV（把UV排列到UV框内）：

• ▶转移UV：把模型UV复制到另一个模型上（前提是：都是相同的模型）。
  操作流程：先选择被转移UV的模型，在选择原UV模型，然后按Ctrl+L打开【生成关联项】菜单，选择【传递UV映射】。


管线展UV方法（均匀展UV）

• 设置缝合线后，选择全部面，在3D视图按U选择【沿活动四边面展开】，边长模式选择【均匀】。
• 注意：如果UV没有均匀展开，就先重置UV，然后在使用【沿活动四边面展开】


导出UV图片

• 用来辅助制作贴图


纹理投射

• 根据世界坐标、本地坐标（模型自身坐标）投射纹理，而不是投射到模型UV上。
• 模型不用分UV
  ▶着色器编辑器节点设置：


UV修正

UV分完之后再调整模型，这时UV也会有变动，有的不是想要的效果，这时候需要开启UV保护，调模型时有几点需要注意：

• 1、合并点、线、面时：
  • （1）：使用M键的【合并】功能合并点线面时，需要勾选界面的UV保护功能（看下图），不勾选的话，UV会被断开的，会有拉伸。

  • （2）、使用X键，选择【边线塌陷】合并的点线面，UV不会被断开（默认有UV保护功能）。
• 2、移动点、线、面时

  • （1）双击G键移动点、线、面有【校正UV】功能（默认开启的）。单击G键移动没有该功能，UV会拉伸。


  • （2）只按一次G键随意移动点、线、面时：


  • （3）自带插件Magic UV也有UV保护功能。

多象限UV（UDIM分块）

• 启用多象限UV


自带UV插件

Magic UV（魔术UV）

插件功能：
1、UV面板：

• ▶ 自由缩放/位移


• ▶ 游标对齐

• ▶ 游标位移

  2、3D视图
• ▶ 在3D视图模型上调UV

• ▶ 锁贴图：方便调整模型

• 上图注意操作顺序：1、先选点，然后点Lock锁定点。2、移动点。3、调点完成后，点Unlock解锁。

  3、插件其他教程
  https://www.youtube.com/watch?v=BKZX3Xac7X4

UvSquares

• 【下载地址】
• 【详细教程】
• 这个插件用于打直UV、管线展UV都非常的好用。
• 其他UV插件
