什么是LOD（Level of Detail）？
LOD（Level of Detail）是一种在计算机图形学中用于优化渲染性能的技术，主要应用于三维模型、地形等复杂几何数据的渲染中。LOD通过在不同的距离和尺寸下使用不同的模型细节级别，使得在近处显示高细节的模型，而在远处则只显示简化的模型。这样可以减少需要渲染的数据量，提高渲染性能。LOD将一个复杂的模型分成多个不同的细节层次，每个层次都有一个相应的模型表示。随着视点的移动，系统会根据视点与模型的距离和大小，自动切换显示不同的细节层次，从而在不影响视觉效果的前提下，提高渲染性能。
在点云可视化中，LOD技术也可以应用于优化点云的渲染性能。例如，在近处可以显示点云的所有细节，而在远处只需要显示部分点云或者采用一些简化的点云表示方式，从而提高点云可视化的效率。
之前的一篇文章：PCL中outofcore模块---基于核外八叉树的大规模点云的显示
LOD算法的基本思想
对于每一个点云数据，将其表示为不同层次的细节级别，即将每个点云数据分解成若干层，每一层代表一种不同的细节级别，每一层的点云数量比前一层减少，同时每层点云之间存在一定的关联关系。一般来说，每一层的点云数据都可以通过前一层数据进行重建或者近似重建。这样，在可视化时，根据需要，选择合适的细节级别进行显示，能够在保证精度的前提下，减少计算和存储的开销。
LOD（Level of Detail）算法的基本思想是根据视点距离和显示需求等因素，对模型进行适当的简化和优化，以提高显示效率和减少计算开销。LOD算法也常用于对点云数据进行适当的简化和优化，以提高点云渲染的效率。LOD算法的基本思想可以分为两个方面：
减少数据量：LOD算法根据视点距离，将大范围的点云数据进行适当的简化和压缩，减少数据量，提高点云数据的渲染效率。
保持数据的精度：LOD算法在简化数据的同时，尽可能地保留数据的精度。例如，在点云数据简化时，可以保留重要的点和局部细节信息，从而避免丢失重要的特征信息，保持数据的精度和可视化效果。
LOD算法通常会将点云数据分为不同的层级，每个层级对应不同的点云分辨率。在视点距离较远时，可以使用较低分辨率的点云数据来显示，以提高渲染效率；在视点距离较近时，则可以使用更高分辨率的点云数据来显示，以保证显示精度和细节。
LOD算法常见的实现方式
LOD（Level of Detail）算法的实现方式有多种，其中常见的有两种：基于采样的LOD（金字塔层次结构、变形网格)和基于分割的LOD（空间分割）。
基于采样的LOD是指通过对点云数据进行采样，从而得到不同密度的点云表示不同的细节层次。这种方法的优点是简单易实现，可以方便地对不同层次的点云进行展示和处理。常见的实现方式包括：体素化采样和随机采样。其中，体素化采样是指将点云数据按照一定的体素大小进行采样，从而得到不同精度的点云。CloudCompare中就使用了体素化采样的方法来实现LOD算法，用户可以通过设置不同的体素大小来控制不同细节层次的显示。
基于分割的LOD是指将点云数据按照不同的特征进行分割，从而得到不同密度的点云表示不同的细节层次。这种方法的优点是可以更加准确地表达点云数据的特征信息。常见的实现方式包括：基于颜色和法向量的分割、基于曲率的分割等。但是，这种方法相对于基于采样的LOD来说更加复杂，实现起来也更加困难。
CloudCompare和PCL库中LOD的实现
LOD算法可以帮助我们更好地展示和处理大规模的点云数据，常见的实现方式包括基于采样的LOD和基于分割的LOD。在CloudCompare中，主要采用了基于体素化采样的方法实现LOD算法。
这是CloudCompare中实现LOD算法的函数，函数原型为
void CCViewer::computeLOD(std::vector& comps, const unsigned int maxPoints, const unsigned int maxVoxels)。该函数会接收一个点云组件列表和最大点数和最大体素数，然后计算总点数，并根据总点数和最大点数计算采样因子。然后，根据采样因子和最大体素数计算体素大小，并将其应用于点云组件。这种方法使用体素化采样，可以快速地减少点云数据的密度，从而实现LOD效果。下面对其进行详细的注释：
void CCViewer::computeLOD(std::vector& comps, const unsigned int maxPoints, const unsigned int maxVoxels)
{
// compute the total number of points
unsigned long long totalPoints = 0;
for (size_t i = 0; i < comps.size(); i++)
{
totalPoints += comps[i]->getPointCloud().size();
}首先，该函数接收一个CloudGLComponent指针的向量comps，表示所有待处理的点云组件，以及两个参数maxPoints和maxVoxels，分别表示采样后最大的点数和最大的体素数。函数的第一步是计算所有点云的点数总和，这个总和保存在变量totalPoints中。
// compute the sampling factor
float factor = (float)totalPoints / (float)maxPoints;
float voxelFactor = factor * 0.3f; // arbitrary factor to take into account the voxelization process接下来，函数计算采样系数。采样系数是一个与总点数和采样后最大点数有关的浮点数，用于指导采样时的点数选择。LOD算法的基本思想是，在显示远处的点云时，选择相对较少的点来表示，从而减小渲染的负担。因此，采样系数越大，表示点云被采样得越稠密。voxelFactor是一个用于考虑体素化过程的任意系数。
// compute the voxel size
double voxels = totalPoints / voxelFactor;
voxels /= maxVoxels;
voxels = pow(voxels, 1.0 / 3.0);
voxels = std::max(voxels, 0.005);接下来，函数根据采样系数和最大体素数计算体素大小。计算方法是：先计算所有点云的点数与voxelFactor的比值，再除以maxVoxels，最后开三次方根。这样计算出来的结果就是每个体素的边长。另外，函数还对计算结果进行了一个限制，保证每个体素的大小不小于0.005。
// update the voxel size
for (size_t i = 0; i < comps.size(); i++)
{
comps[i]->updateVoxelSize(voxels);
}
}最后，函数更新每个点云组件的体素大小，将之前计算出来的边长voxels作为参数传递给updateVoxelSize函数。这个函数的作用是更新点云组件的体素，并在必要时重新计算点云的LOD信息。
PCL中outofcore模块实现了大规模点云的可视化，其中采用了基于体素的LOD算法，该算法的具体实现过程如下所示：
初始化体素树：首先，需要在内存中初始化一个体素树，即根据点云数据生成一个体素层级结构，最底层为点云的原始数据，然后不断上采样生成更高分辨率的体素层。
选择当前LOD：根据视点位置，计算出当前视点在体素树中的层数，进而确定当前需要显示的LOD层数。
加载数据：根据当前需要显示的LOD，从磁盘中加载相应的数据，即体素、八叉树节点、点云块等。
体素渲染：将加载的体素通过OpenGL渲染到屏幕上，根据当前LOD选择体素的大小，以保证视觉效果。
八叉树渲染：对于体素层次结构中的内部节点，需要采用递归的方式对其子节点进行渲染。
点云块渲染：对于叶子节点（即点云块），则需要根据当前LOD选择加载部分点云块的数据，并通过OpenGL渲染到屏幕上。
点云渲染：在点云块渲染的过程中，还需要对其中的点云进行LOD处理，即根据当前LOD选择保留一定比例的点云数据进行渲染，而剩余的点云则被抽样或者丢弃。
总的来说，outofcore模块的LOD算法主要利用了体素结构的层次性质，根据视点位置动态选择LOD并采用不同程度的采样对点云数据进行处理，以实现大规模点云的可视化。
#include <pcl/visualization/pcl_visualizer.h>
#include <pcl/outofcore/visualization/outofcore_visualizer.h>
int main(int argc, char **argv)
{
// 创建一个可视化窗口
boost::shared_ptrviewer(new pcl::visualization::PCLVisualizer("PCL Outofcore Viewer"));
// 创建一个outofcore可视化器
pcl::outofcore::visualization::OutofcoreVisualizervis(viewer);
// 加载点云数据
vis.load(argv[1]);
// 初始化体素树
vis.initOctree();
// 设置视点位置
Eigen::Vector3d eye(0.0, 0.0, 200.0);
// 设置目标位置
Eigen::Vector3d target(0.0, 0.0, 0.0);
// 设置向上方向
Eigen::Vector3d up(0.0, 1.0, 0.0);
// 设置视口大小
int width = 640;
int height = 480;
// 设置近点距和远点距
double near = 0.1;
double far = 1000.0;
// 根据视点位置计算当前LOD
int lod = vis.computeLOD(eye);
// 设置背景颜色
viewer->setBackgroundColor(0.0, 0.0, 0.0);
// 开始渲染
while (!viewer->wasStopped())
{
// 加载当前需要显示的LOD层数的数据
vis.loadLOD(lod);
// 渲染体素
vis.renderVoxels(lod);
// 渲染八叉树节点
vis.renderOctree(lod);
// 渲染点云块
vis.renderBlocks(lod);
// 渲染点云
vis.renderPoints(lod);
// 更新窗口
viewer->spinOnce(100);
// 更新视点位置
eye = viewer->getCameras()[0].pos;
lod = vis.computeLOD(eye);
}
return 0;
}当点云数据非常大时，对于每次的渲染操作，需要从磁盘中加载相应的数据，会导致大量的IO操作，从而导致渲染效率非常低下。为了提高渲染效率，PCL中的outofcore模块还提供了一些性能优化手段，例如预加载数据、异步加载数据等。
预加载数据：在初始化体素树时，可以预加载一些体素、八叉树节点、点云块等数据到内存中，这样可以在后续渲染操作时避免磁盘IO操作，从而提高渲染效率。
异步加载数据：在渲染操作中，可以采用异步加载数据的方式，即将数据加载的过程放在后台线程中进行，这样可以避免阻塞主线程，从而提高渲染效率。
PCL中的outofcore模块可以有效地实现对大规模点云数据的可视化，不仅可以提供高效的渲染效果，还支持LOD、性能优化等一系列功能。
LOD算法的优缺点
优点：
高效性：通过降低点云数据的分辨率，减少需要处理的数据量，提高算法的处理效率，可以根据需要选择不同的细节级别进行渲染，减少点云数量，从而提高渲染效率。
可视化效果好：通过降低点云数据的分辨率，可以实现在不损失重要信息的情况下，显示更大规模的点云数据。即使在较低的细节级别下，也能够提供足够的可视化信息。
可以减少内存占用：可以将点云数据集分解成多层，每一层点云数据数量逐层减少，从而节省存储空间，通过降低点云数据的分辨率，可以减少存储数据所需的内存。
缺点：
精度受限：LOD算法降低了点云数据的分辨率，因此对于需要高精度的应用，可能会出现信息丢失的情况。
不能完全代替原始数据：虽然通过LOD算法可以降低点云数据的分辨率，但是不能完全代替原始数据，因为降低分辨率会损失一些重要信息。
LOD算法本身需要设计：需要在算法实现时进行一些设计，例如选择何种算法、决定采样率等，这可能需要一些经验和实验验证。
因此，LOD算法适用于大规模点云数据的可视化和处理，但对于需要高精度和完整性的应用，需要谨慎使用。

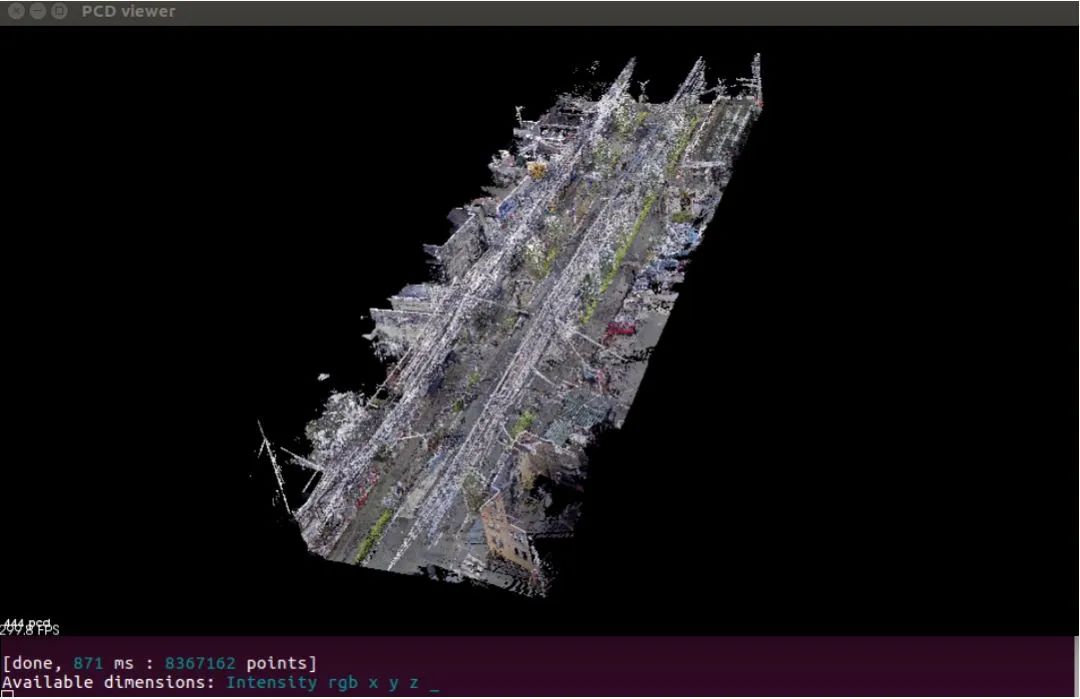

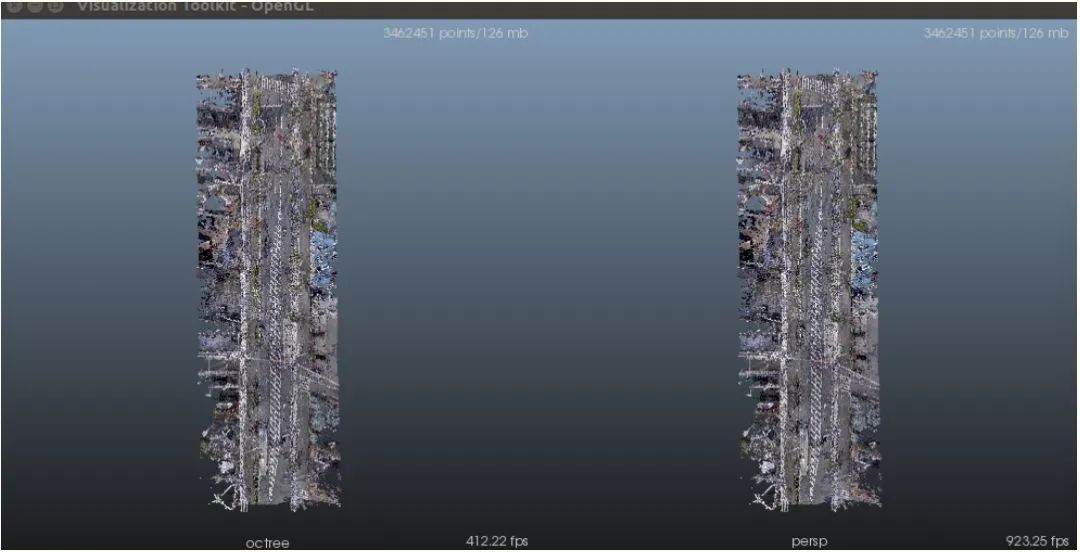

DEMO展示
