图形API学习工程（20）：实现简单的菲涅尔效果

工程GIT地址：https://gitee.com/yaksue/yaksue-graphics

目标

菲涅尔效应本身是一个光学现象，在PBR中有重要的作用（见 PBR理论 - LearnOpenGL CN ）

暂且不提其物理学上的原理，仅从表现效果上来看，它可以计算出：在一个视线下物体 边缘 的部分，例如观察一个球：（越白表示菲涅尔效果越强）

（图片来源： PBR理论 - LearnOpenGL CN ）

虽然这一现象在本质上或许较为复杂。但是从效果角度来说，可以简单地用视线方向与物体表面法线做点乘来近似模拟：
$$Frenel=1.0-\vec{v}\cdot \vec{n}$$

其中v是归一化后的视线方向，n是归一化后的物体表面法线方向，计算的结果还可以进行一些指数运算以调整效果的范围。

---

本篇的目标实现简单的菲涅尔效果。所需的代码量极小。

（本来没想专门为此记录一篇，但是其牵扯到的内容是我后续一些目标的前置，所以我必须先做这部分。而且，在实现时我发现有些东西是值得记录的。再加上本篇的内容相对独立且有效果展示，所以最终就为这些极小的代码量而专门记录一篇了）

1. 为计算视线传入数据

世界空间中的视线方向为：
$$\vec{v}=P_{眼睛在世界空间中的位置}-P_{像素在世界空间中的位置}$$

---

其中，眼睛在世界空间中的位置实际就是相机的位置，我将需要在UniformBuffer中添加这项数据：

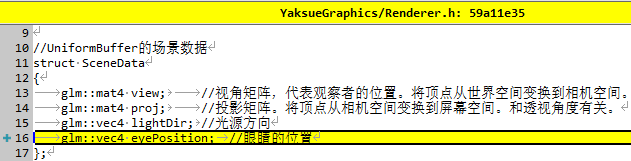

随后每帧更新：

//眼睛位置：
glm::vec4 eyePosition = glm::vec4(camera->GetPosition(), 0);
renderer->data_scene.eyePosition = eyePosition;

---

而对于像素在世界空间中的位置，不能使用GLSL中的gl_Position或是HLSL中的Pos : SV_POSITION，因为他们都是屏幕空间的坐标，而非世界空间中的位置。要想获得世界空间中的位置，需要在顶点着色器中计算，并作为传入像素着色器的顶点插值数据。

---

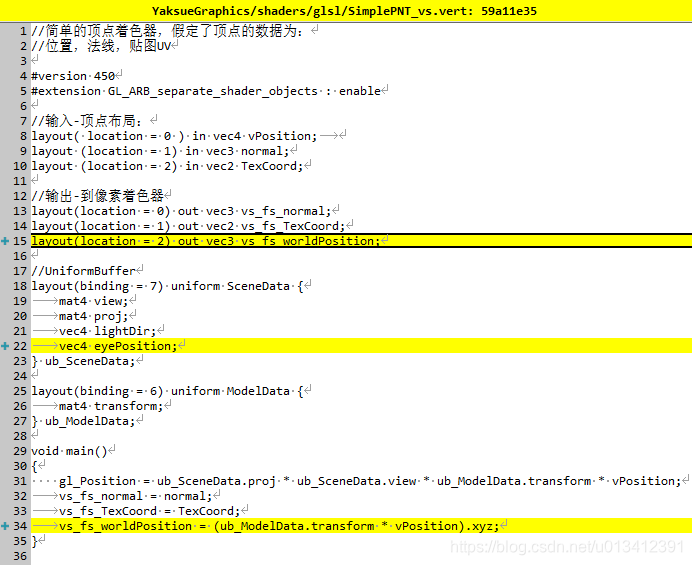

最终，顶点着色器代码做了如下添加：

GLSL：

HLSL：

2. Shader中计算菲涅尔

计算菲涅尔效果是放在像素着色器中的。

GLSL：

void main()
{
	//视线方向
	vec3 EyeDir = ub_SceneData.eyePosition.xyz - vs_fs_worldPosition;

	//法线点乘视线
	float NdE = dot(normalize(vs_fs_normal),normalize(EyeDir));

	//菲涅尔系数
	float fresnel = 1.0 - NdE;

	//将菲涅尔系数做指数变化使得效果更明显
	fresnel = pow(fresnel,3);

	fColor = vec4(fresnel,fresnel,fresnel,1.0);
}

HLSL：

float4 Main( VS_OUTPUT input ) : SV_Target
{
	//视线方向
	float3 EyeDir = eyePosition.xyz - input.WorldPosition;

	//法线点乘视线
	float NdE = dot(normalize(input.Normal),normalize(EyeDir));

	//菲涅尔系数
	float fresnel = 1.0 - NdE;

	//将菲涅尔系数做指数变化使得效果更明显
	fresnel = pow(fresnel,3);

	return float4(fresnel,fresnel,fresnel,1.0);
}

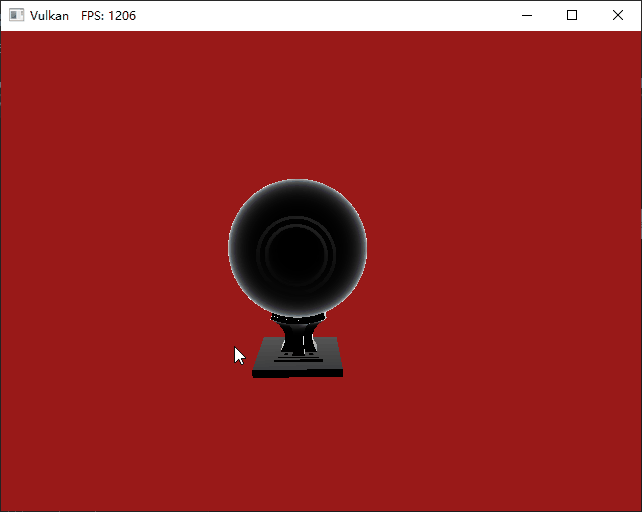

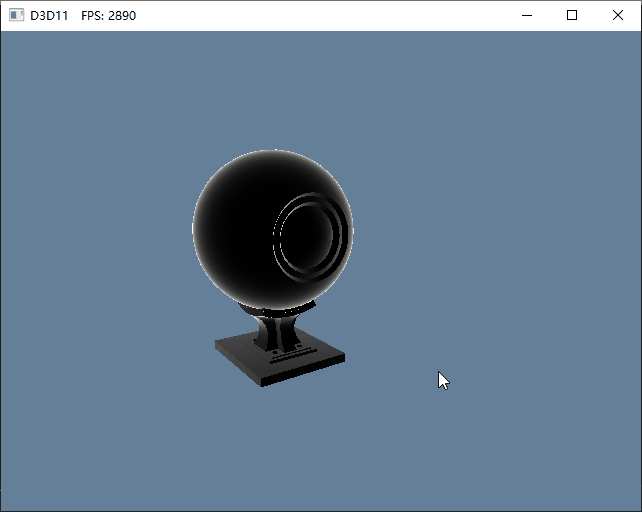

效果
