学习从USGS中下载真实世界高度图并导入Houdini

目标

参考 Downloading Digital Elevation Data (SRTM) from USGS EarthExplorer - YouTube 学习从USGS上下载真实世界高度图数据。并尝试导入Houdini。

USGS：https://earthexplorer.usgs.gov/

0. 注册账号并登录

如果还没有账号，需要在这里注册账号，确认邮件。
随后登录。

1. 划定区域

首先，划定一片区域。（注意：此区域并非是最后下载的地形高度图数据的区域，因为最后下载的高度图是分块的，此区域仅表示在哪个区域搜索地图块）

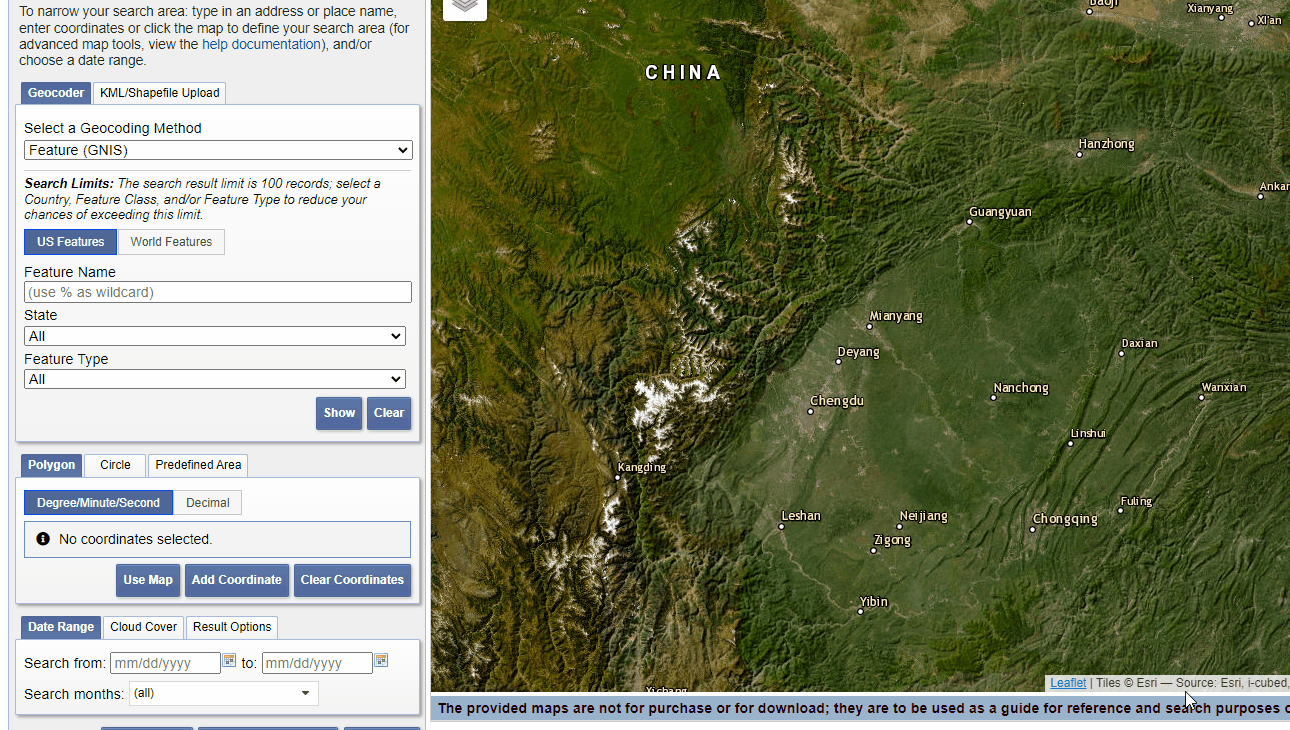

打开USGS官网，在左侧第一个分栏 “Search Criteria” 中划定区域。

鼠标左键点击，以时针方向即可画一片区域。

2. 选择 Data Set

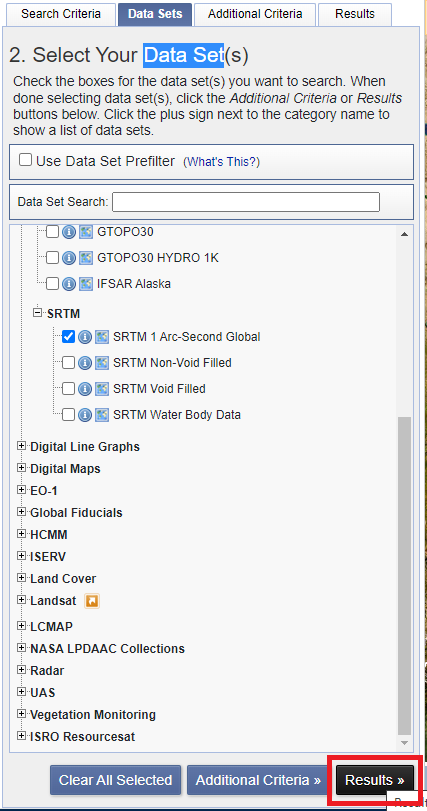

点击第二个分页 “Data Sets”。
关于 Data Set 的含义，目前不了解。
这里只是为了获得高度场数据，因此我选了与教程一样的：

3. 下载数据

点击 Results按钮（或者分页选择“Results”）

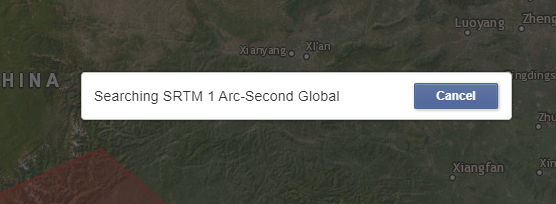

等待加载数据。。。

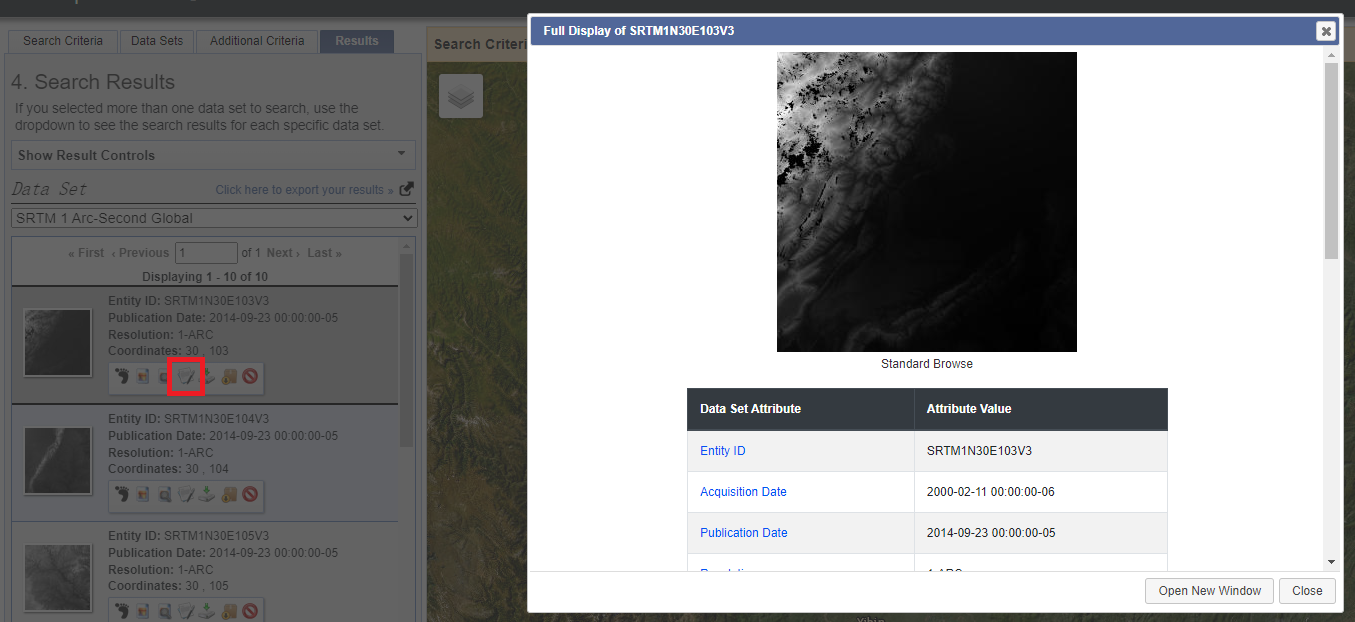

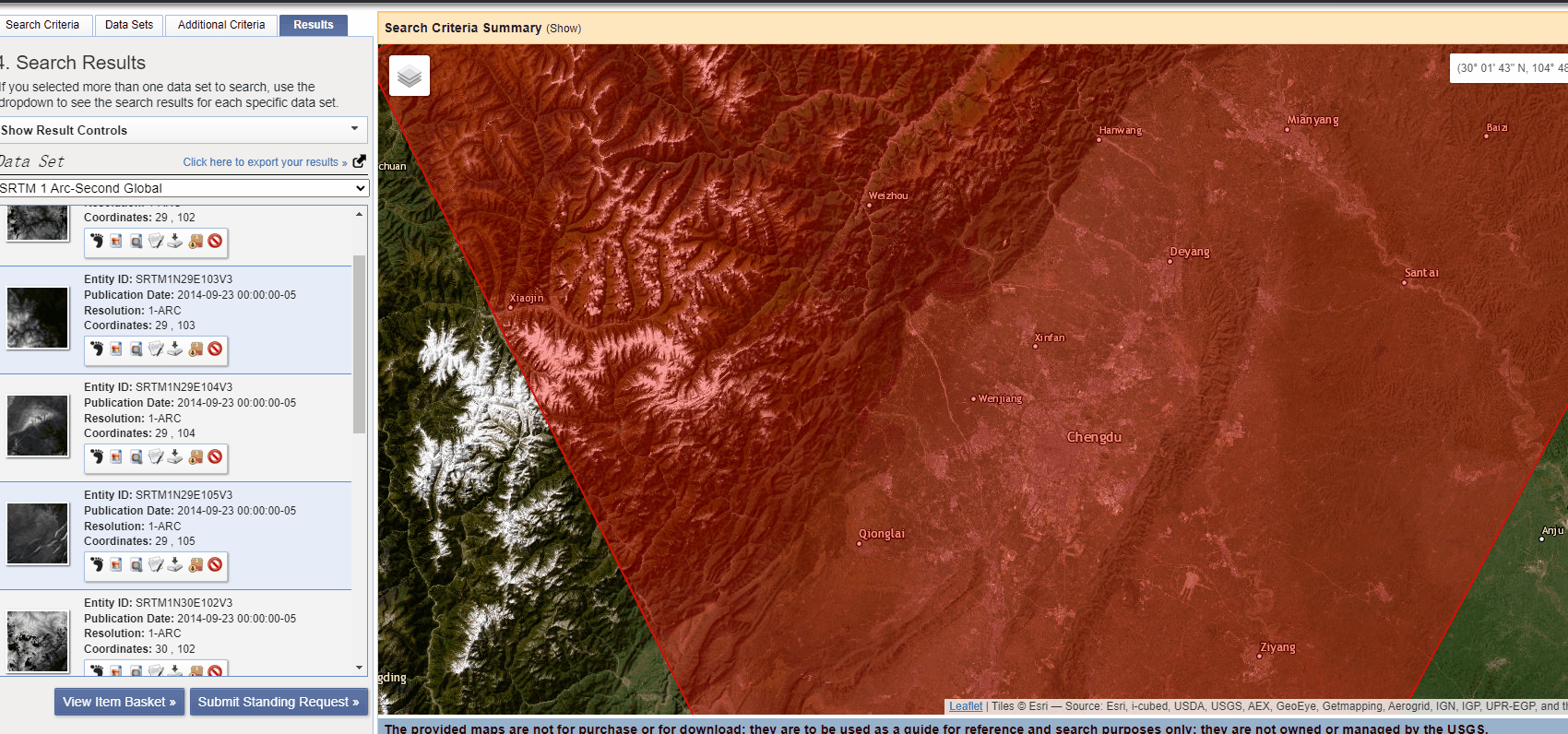

加载完成后，可以在左侧看到地图块数据。可以点击小脚丫图标显示其对应的位置：

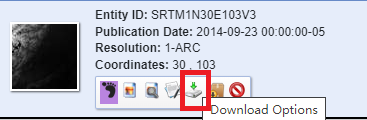

点击下载

选择格式。目前我对这些格式并不了解，所以还是选了与教程一样的：

下载后得到一个 .tif 格式的图片：

4. 导入Houdini

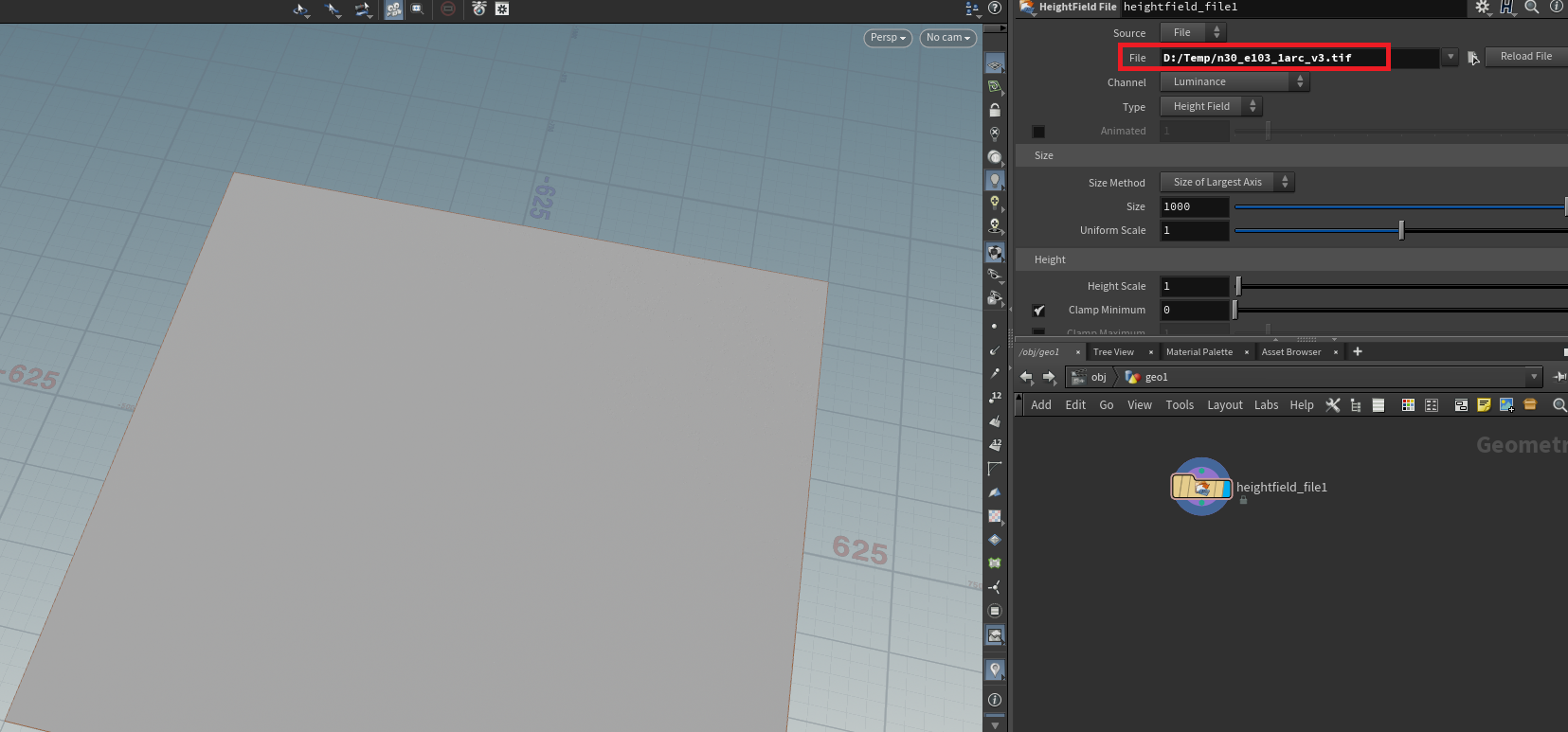

在Houdini中使用 HeightField File 节点加载tif图片。

最初，它应该是平的。这是正常的，毕竟没有告诉他单位。
所以问题是，这个tif图片所代表的长宽是多少，而其值又对应什么高度呢？

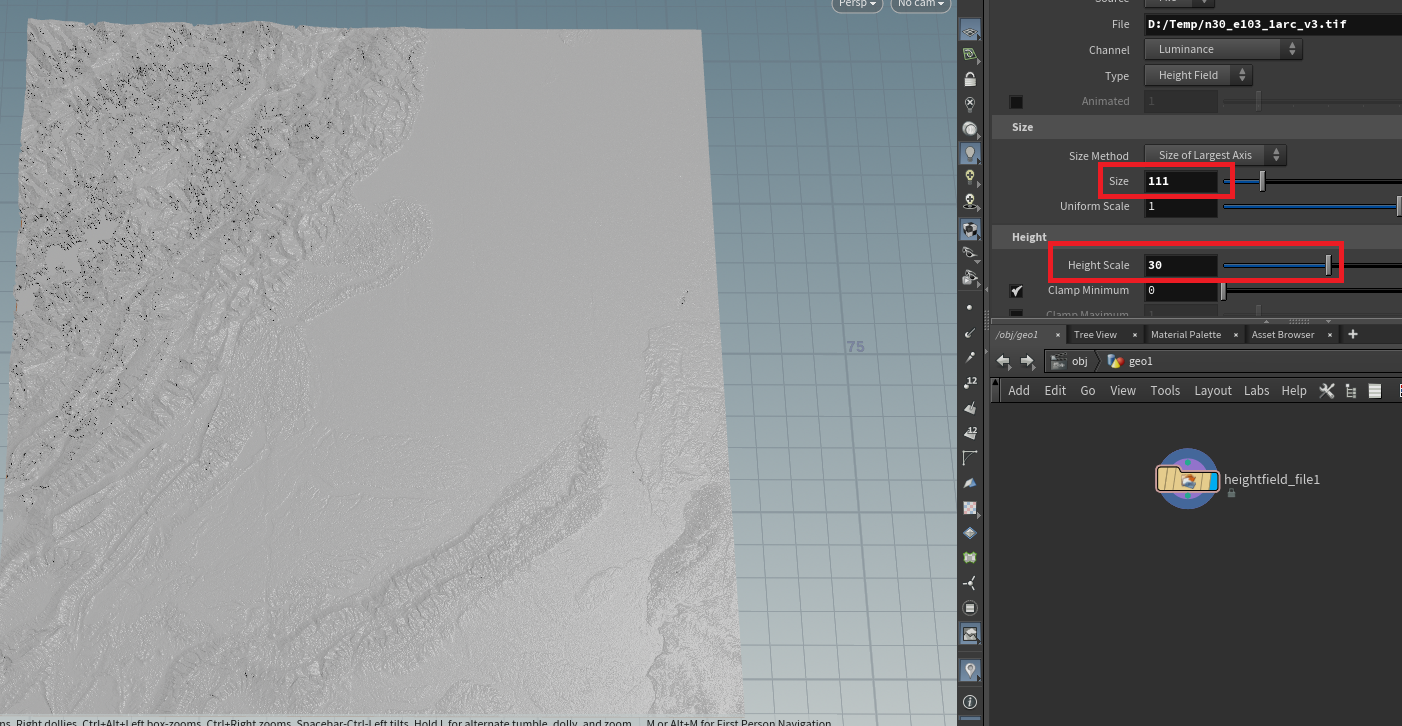

先说结论，如果不要求特别精确的话，可以：

• Size 设置为 111
• Height Scale 设置为 30

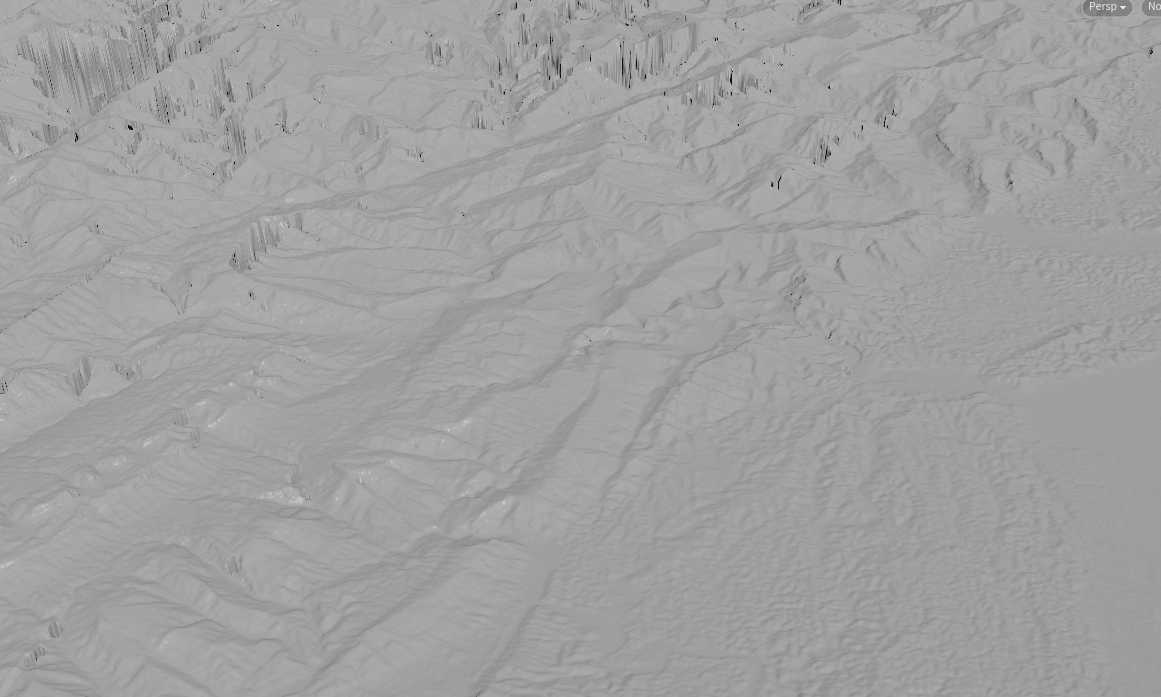

效果：


这里的两个数值是这么得出的：

5*. 确定数据的尺寸

首先，对于平面方向：
可以查看数据的信息：

可以知道其长宽是1个经度与1个纬度。

• 对于纬度，大约是111km
• 对于经度，赤道部分大约是111km，离赤道越远就越小。这里也粗略视为111km。（实际需要再乘算 cos(纬度)）

---

对于垂直方向：

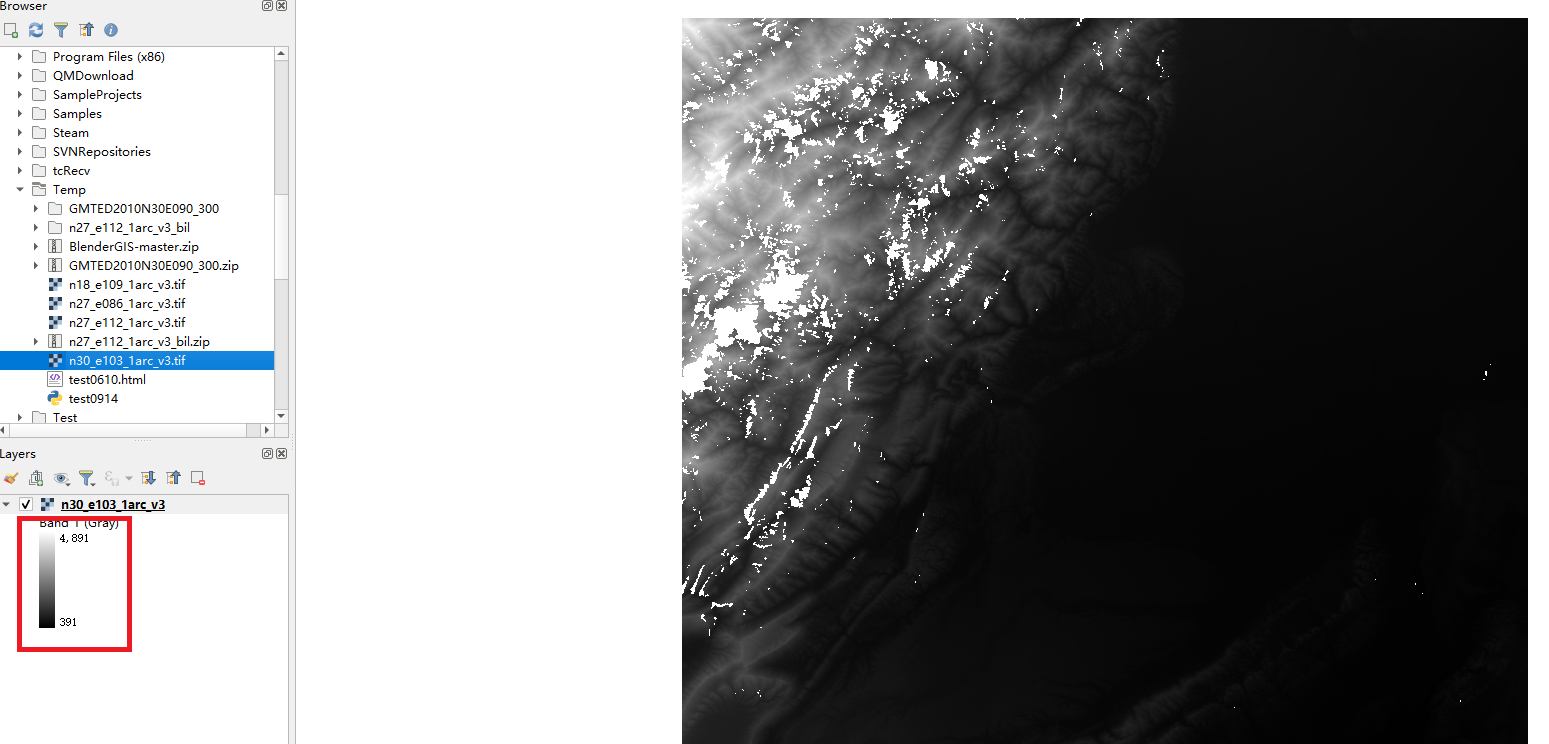

我比较怀疑tif文件格式里是有关于其值对应的真实高度的信息的，只是Houdini里看不到。但是使用QGIS是可以看到的。比如我加载这个图片，就能看到：

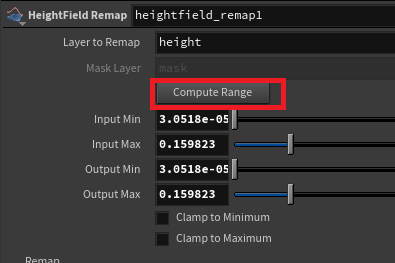

而tif图片中的值，可以使用 HeightField Remap 节点的计算范围功能：

这样，就可以知道图片中的最大值 0.159823 对应于 真实高度 4891米。
所以说，缩放就是 4891/0.159823 。大约就是30km。（我还试了另一个地块，其缩放值也大约是30km）
