【Unity Shader】透明效果，透明测试，透明混合

透明原理

透明是游戏中经常要使用的一种效果。在实时渲染中要实现透明效果，通常会在渲染模型时控制它的透明通道(AlphaChannel)。当开启透明混合后，当一个物体被渲染到屏幕上时，每个片元除了颜色值和深度值之外，它还有另一个属性一一透明度。当透明度为1时，表示该像素是完全不透明的，而当其为0时，则表示该像素完全不会显示。
在Unity中,我们通常使用两种方法来实现透明效果第一种是使用透明度测试(Alpha Test)这种方法其实无法得到真正的半透明效果;另一种是透明度混合(AlphaBlending)。 在之前的学习中，我们从没有强调过渲染顺序的问题。也就是说，当场景中包含很多模型时，我们并没有考虑是先渲染 A，再渲染 B，最后再渲染 C，还是按照其他的顺序来渲染。事实上，对于不透明(opaque)物体，不考虑它们的染顺序也能得到正确的排序效果，这是由于强大的深度缓冲(depth bufer,也被称为z-buffer)的存在在实时染中深度缓冲是用于解决可见性(visibility)问题的，它可以决定哪个物体的哪些部分会被渲染在前面，而哪些部分会被其他物体遮挡。它的基本思想是:根据深度缓存中的值来判断该片元距离摄像机的距离，当渲染一个片元时，需要把它的深度值和已经存在于深度缓冲中的值进行比较 如果开启了深度测试)，如果它的值距离摄像机更远，那么说明这个片元不应该被渲染到屏幕上(有物体挡住了它);否则，这个片元应该覆盖掉此时颜色缓冲中的像素值，并把它的深度值更新到深度缓冲中(如果开启了深度写入)。
使用深度缓冲，可以让我们不用关心不透明物体的渲染顺序，例如A 挡住 B，即便我们先渲染A再染B也不用担心B会遮盖掉A，因为在进行深度测试时会判断出B距离摄像机更远也就不会写入到颜色缓冲中。但如果想要实现透明效果，事情就不那么简单了，这是因为，当使用透明度混合时，我们关闭了深度写入(ZWrite)。简单来说，透明度测试和透明度混合的基本原理如下。
透明度测试:
它采用一种“霸道极端”的机制，只要一个片元的透明度不满足条件(通常是小于某个阙值)，那么它对应的片元就会被舍弃。被舍弃的片元将不会再进行任何处理也不会对颜色缓冲产生任何影响;否则，就会按照普通的不透明物体的处理方式来处理它即进行深度测试、深度写入等。也就是说，透明度测试是不需要关闭深度写入的，它和其他不透明物体最大的不同就是它会根据透明度来舍弃一些片元。虽然简单，但是它产生的效果也很极端，要么完全透明，即看不到，要么完全不透明，就像不透明物体那样。
透明度混合:
这种方法可以得到真正的半透明效果。它会使用当前片元的透明度作为混合因子，与已经存储在颜色缓冲中的颜色值进行混合，得到新的颜色。但是，透明度混合需要关闭深度写入(我们下面会讲为什么需要关闭)，这使得我们要非常小心物体的渲染顺序。需要注意的是，透明度混合只关闭了深度写入，但没有关闭深度测试。这意味着，当使用透明度混合渲染一个片元时，还是会比较它的深度值与当前深度缓冲中的深度值，如果它的深度值距离摄像机更远，那么就不会再进行混合操作。这一点决定了，当一个不透明物体出现在一个透明物体的前面，而我们先渲染了不透明物体，它仍然可以正常地遮挡住透明物体。也就是说，对于透明度混合来说，深度缓冲是只读的。

渲染顺序很重要

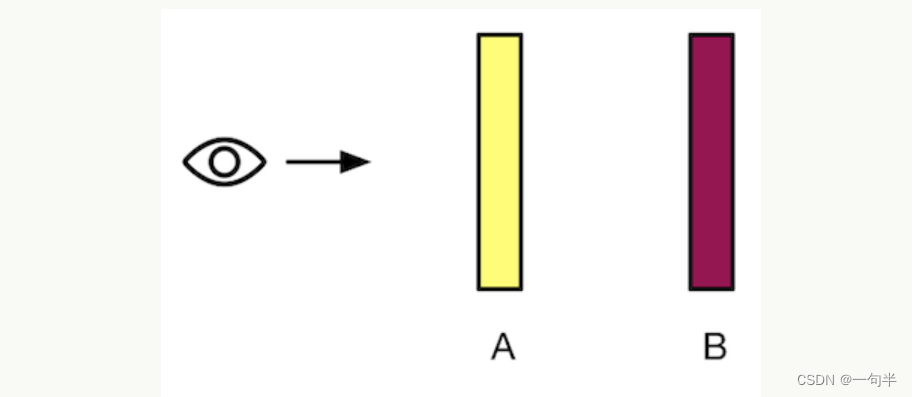

1. 我们来考虑最简单的情况。假设场景里有两个物体A和B，如图8.1所示，其中A是半透明
   物体，而B是不透明物体。我们来考虑不同的渲染顺序会有什么结果。。 第一种情况，我们先渲染 B，再染A。那么由于不透明物体开启了深度测试和深度检验而此时深度缓冲中没有任何有效数据，因此 B首先会写入颜色缓冲和深度缓冲。随后我们渲染A，透明物体仍然会进行深度测试，因此我们发现和B相比A 距离摄像机更近,因此，我们会使用A的透明度来和颜色缓冲中的B的颜色进行混合，得到正确的半透明效果。
   第二种情况，我们先渲染A，再染B。染A时，深度缓冲区中没有任何有效数据因此A直接写入颜色缓冲，但由于对半透明物体关闭了深度写入，因此A 不会修改深度缓冲。等到渲染B时，B 会进行深度测试，它发现，“咦，深度缓存中还没有人来过，那我就放心地写入颜色缓冲了!”，结果就是 B 会直接覆盖A的颜色。从视觉上来看，B就出现在了A的前面，而这是错误的。

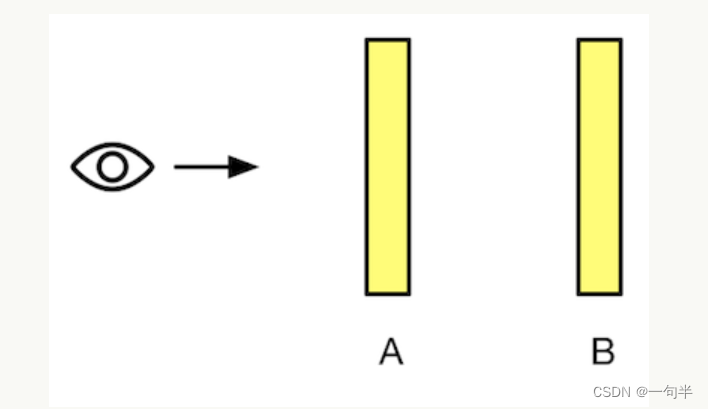

   2.还是假设场景里有两个物体A和B，如图8.2所示其中A和B都是半透明物体。


第一种情况，我们先渲染 B，再染A。那么B会正常写入颜色缓冲，然后A会和颜色缓冲中的B颜色进行混合，得到正确的半透明效果。
第二种情况，我们先渲染A，再染 B。那么A会先写入颜色缓冲，随后B会和颜色缓冲中的A进行混合，这样混合结果会完全反过来，看起来就好像B在A的前面，得到的就是错误的半透明结构。

基于这两点，渲染引擎一般都会先对物体进行排序，再渲染。常用的方法是。
(1)先渲染所有不透明物体，并开启它们的深度测试和深度写入。
(2)把半透明物体按它们距离摄像机的远近进行排序，然后按照从后往前的顺序渲染这些半透明物体，并开启它们的深度测试，但关闭深度写入。

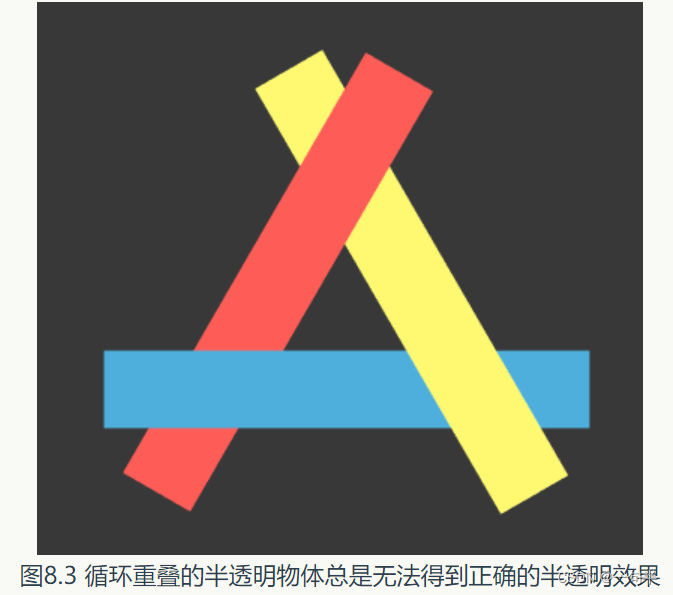

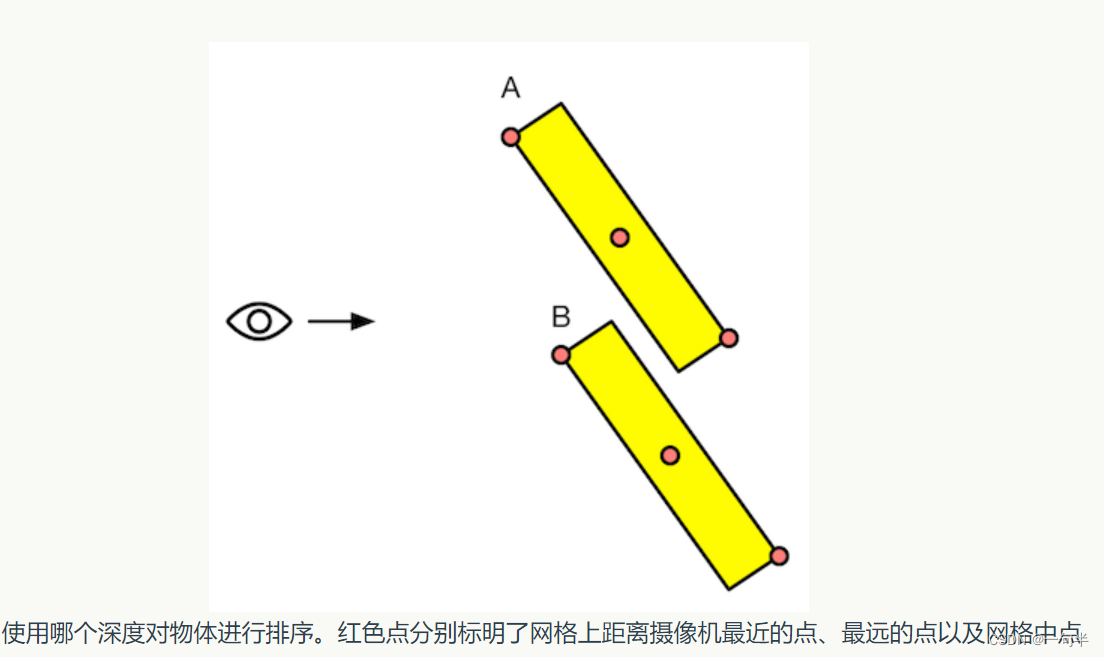

还有其他两种情况：

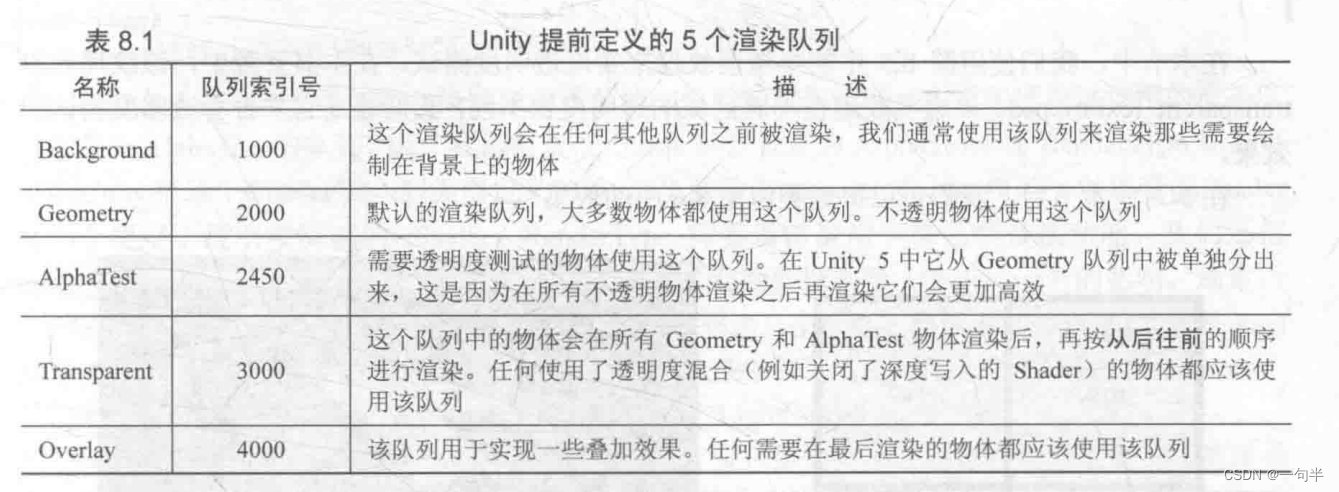

Unity为了解决 渲染顺序问题提供了渲染队列

透明测试（Alpha Test）实践

Shader "Custom/AlphaTest"
{

    Properties{

        _Color("Main Tint",Color) = (1,1,1,1)
        _MainTex("Main Tex",2D)="while"{
   }
        _Cutoff("Alpha CutOff",Range(0,1))=0.5
    }

    SubShader{

        //透明测试使用的队列为：AlphaTest
        //IgnoreProjector = True shader不会受到投影器（projector）影响
        //把shader归入提前定义的组TransparentCutout，以指明使用了透明测试的Shader。
        // RanderType标签通常用于着色器替换功能
        Tags{
   "Queue" = "AlphaTest" "IgnoreProjector" = "True" "RenderType" = "TransparentCutout"}
        Pass{

            Tags{
   "LightMode" = "ForwardBase"}
            CGPROGRAM
                #pragma vertex vert
                #pragma fragment frag
                #include "UnityCG.cginc"
                #include "Lighting.cginc"

                fixed4 _Color;
                sampler2D _MainTex;
                float4 _MainTex_ST;
                float _Cutoff;

                struct a2v{

                    float4 vertex : POSITION;
                    float4 texcoord : TEXCOORD0;
                    float3 normal : NORMAL;
                };

                struct v2f{

                    float4 pos : SV_POSITION;
                    float2 uv : TEXCOORD0;
                    float3 worldNormal : TEXCOORD1;
                    float3 worldPos : TEXCOORD2;
                };</
