ZYNQ配置IIC接口读取eeprom和iictool使用

已于 2024-03-04 20:06:04 修改
阅读量4k 收藏 11
点赞数
分类专栏： ZYNQ:FPGA_AXI_ARM 文章标签： fpga开发
于 2020-03-19 21:25:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wangjie36/article/details/104976316
版权
本文详细介绍了如何在ZYNQ FPGA中配置IIC接口读写EEPROM，包括Vivado驱动与约束设置、SDK中的Verilog代码实现以及使用iictool工具进行读写操作。通过创建AXI4 IP封装IIC接口，并指导如何在petalinux中配置iictool，以便于进行I2C通信测试。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

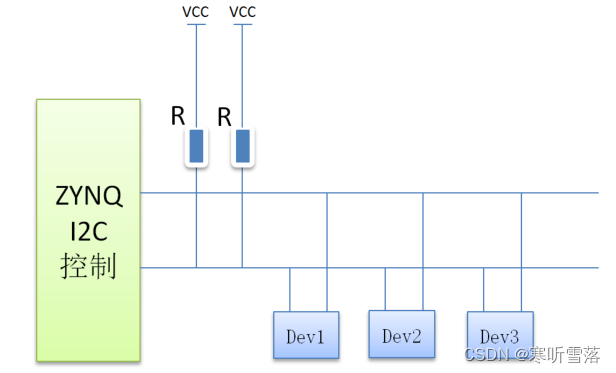

 I2C 总线具备广泛的用途，比如寄存器的配置，EEPROM 的使用，更重要的是 I2C 总线上可以挂载非常多的外设。对于一些低速器件的访问非常节省 IO资源，由于是标准的总线接口，使用起来非常方便。I2C 总线支持双向传输，总线上需要上拉电阻。

一，ZYNQ  裸机IIC读写EEPROM(AXI_IIC IP核模块读写EEPROM)

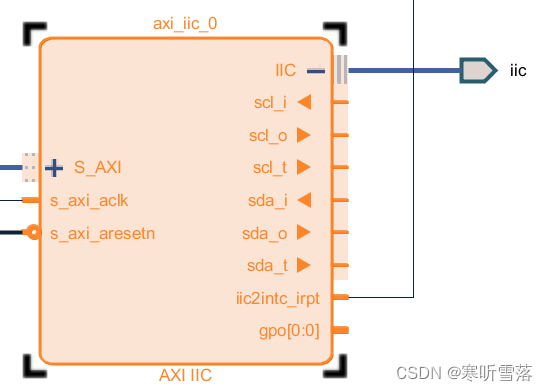

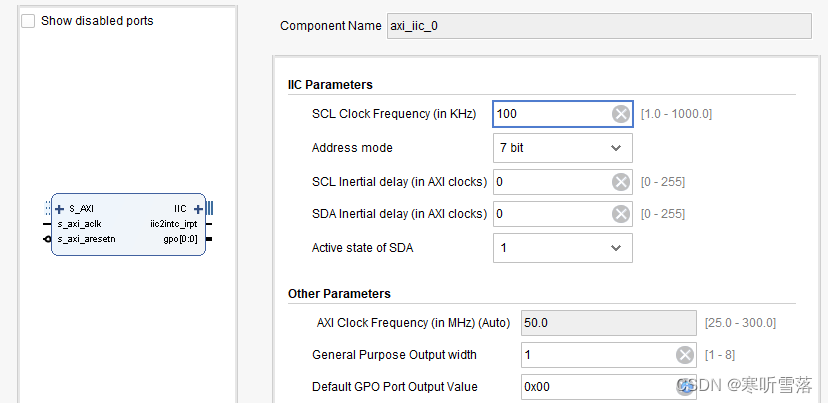

1，vivado驱动和配置

2，添加约束

set_property IOSTANDARD LVCMOS33 [get_ports {iic_scl_io}]
set_property PACKAGE_PIN xxx [get_ports {iic_scl_io}]
set_propert
