(即插即用模块-Convolution部分) 五、(CVPR 2023) SCConv 空间通道重建卷积

paper：SCConv: Spatial and Channel Reconstruction Convolution for Feature Redundancy

Code：https://github.com/cheng-haha/ScConv

---

1、Spatial and Channel reconstruction Convolution

由于现有的 CNN 模型中存在的特征冗余问题，传统的卷积操作会产生大量冗余的特征，这会导致模型计算量和存储空间的需求增加。为了解决这个问题，论文提出了一种 空间通道重建卷积（Spatial and Channel reconstruction Convolution），通过联合减少空间和通道冗余，在降低模型复杂度和计算成本的同时，提升模型的性能。SCConv 由两个部件组成：空间重构单元（SRU）和通道重构单元（CRU）。

SCConv的构成并不复杂，结构清晰，对于一个输入 X 来说，依次经过 SRU 与 CRU 处理即可。

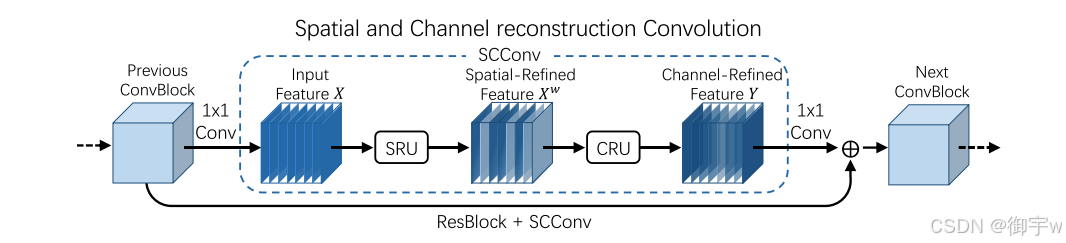

SCConv 结构图：

2、Spatial Reconstruction Unit

SRU 利用 Group Normalization 层中的缩放因子来评估特征图的空间信息含量。并通过分离和重建操作，抑制特征图在空间维度上的冗余，增强特征表示能力。具体步骤如下：

1. 标准化: 首先，使用 Group Normalization 层对输入特征图进行标准化处理，消除特征图在不同通道之间的尺度差异。并利用缩放因子计算每个特征图的重要性权重。
2. 门控操作: 将权重值映射到 (0, 1) 范围，并通过门控操作将特征图分为 informative 和 non-informative 两部分。
3. 重建操作: 将 informative 特征图与 non-informative 特征图进行交叉重建，并通过拼接操作得到空间精炼的特征图。

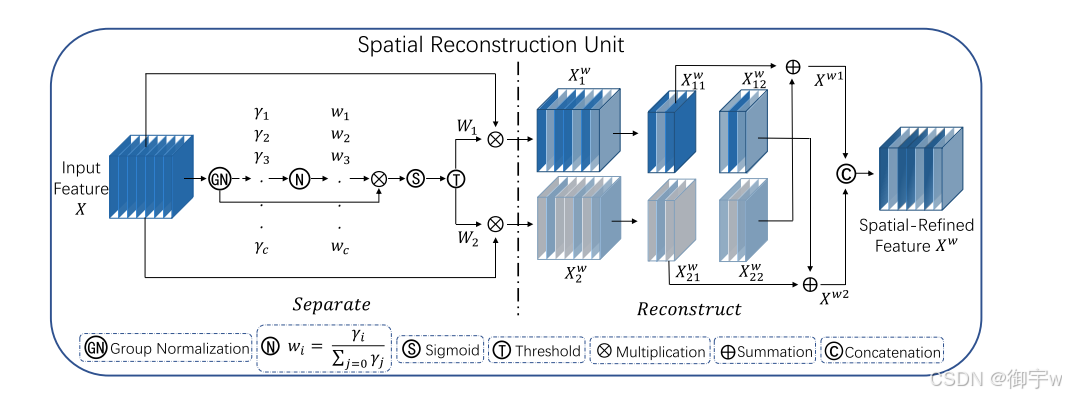

SRU 结构图：

3、Channel Reconstruction Unit

CRU 的核心思想是利用分割-转换-融合策略，通过轻量级的卷积操作提取丰富的特征信息，并通过特征复用方案减少计算成本和存储空间。其具体实现步骤如下：

1. 分割操作: 将输入特征图的通道分为两部分，分别进行操作。分割比例 α 可以根据实际情况进行调整。
2. 上层转换: 对一部分特征图进行 GWC 和 PWC 操作，提取丰富的高层次特征信息。GWC 和 PWC 的优势在于：GWC: 减少参数量和计算量，但会切断通道组之间的信息流。PWC: 补偿信息损失，并促进通道之间的信息流动。
3. 下层转换: 对另一部分特征图进行 PWC 操作，提取补充的细节信息，并通过特征复用方案获取更多特征图。
4. 融合操作: 利用全局平均池化收集全局空间信息，并使用通道软注意力操作生成特征重要性向量，最后根据特征重要性向量融合特征图。

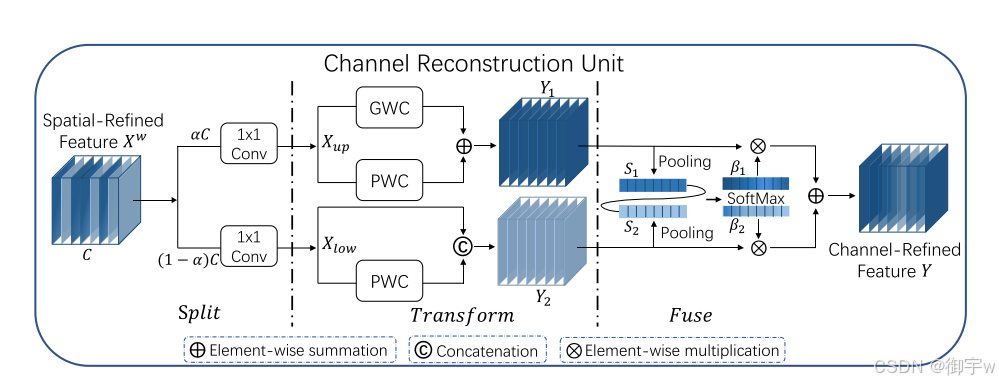

CRU 结构图：

4、代码实现

import torch
import torch.nn.functional as F
import torch.nn as nn


class GroupBatchnorm2d(nn.Module):
    def __init__(self, c_num: int,
                 group_num: int = 16,
                 eps: float = 1e-10
                 ):
        super(GroupBatchnorm2d, self).__init__()
        assert c_num >= group_num
        self.group_num = group_num
        self.weight = nn.Parameter(torch.randn(c_num, 1, 1))
        self.bias = nn.Parameter(torch.zeros(c_num, 1, 1))
        self.eps = eps

    def forward(self, x):
        N, C, H, W = x.size()
        x = x.view(N, self.group_num, -1)
        mean = x.mean(dim=2, keepdim=True)
        std = x.std(dim=2, keepdim=True)
        x = (x - mean) / (std + self.eps)
        x = x.view(N, C, H, W)
        return x * self.weight + self.bias


class SRU(nn.Module):
    def __init__(self,
                 oup_channels: int,
                 group_num: int = 16,
                 gate_treshold: float = 0.5,
                 torch_gn: bool = True
                 ):
        super().__init__()

        self.gn = nn.GroupNorm(num_channels=oup_channels, num_groups=group_num) if torch_gn else GroupBatchnorm2d(
            c_num=oup_channels, group_num=group_num)
        self.gate_treshold = gate_treshold
        self.sigomid = nn.Sigmoid()

    def forward(self, x):
        gn_x = self.gn(x)
        w_gamma = self.gn.weight / sum(self.gn.weight)
        w_gamma = w_gamma.view(1, -1, 1, 1)
        reweigts = self.sigomid(gn_x * w_gamma)
        # Gate
        w1 = torch.where(reweigts > self.gate_treshold, torch.ones_like(reweigts), reweigts)  # 大于门限值的设为1，否则保留原值
        w2 = torch.where(reweigts > self.gate_treshold, torch.zeros_like(reweigts), reweigts)  # 大于门限值的设为0，否则保留原值
        x_1 = w1 * x
        x_2 = w2 * x
        y = self.reconstruct(x_1, x_2)
        return y

    def reconstruct(self, x_1, x_2):
        x_11, x_12 = torch.split(x_1, x_1.size(1) // 2, dim=1)
        x_21, x_22 = torch.split(x_2, x_2.size(1) // 2, dim=1)
        return torch.cat([x_11 + x_22, x_12 + x_21], dim=1)


class CRU(nn.Module):
    '''
    alpha: 0<alpha<1
    '''

    def __init__(self,
                 op_channel: int,
                 alpha: float = 1 / 2,
                 squeeze_radio: int = 2,
                 group_size: int = 2,
                 group_kernel_size: int = 3,
                 ):
        super().__init__()
        self.up_channel = up_channel = int(alpha * op_channel)
        self.low_channel = low_channel = op_channel - up_channel
        self.squeeze1 = nn.Conv2d(up_channel, up_channel // squeeze_radio, kernel_size=1, bias=False)
        self.squeeze2 = nn.Conv2d(low_channel, low_channel // squeeze_radio, kernel_size=1, bias=False)
        # up
        self.GWC = nn.Conv2d(up_channel // squeeze_radio, op_channel, kernel_size=group_kernel_size, stride=1,
                             padding=group_kernel_size // 2, groups=group_size)
        self.PWC1 = nn.Conv2d(up_channel // squeeze_radio, op_channel, kernel_size=1, bias=False)
        # low
        self.PWC2 = nn.Conv2d(low_channel // squeeze_radio, op_channel - low_channel // squeeze_radio, kernel_size=1,
                              bias=False)
        self.advavg = nn.AdaptiveAvgPool2d(1)

    def forward(self, x):
        # Split
        up, low = torch.split(x, [self.up_channel, self.low_channel], dim=1)
        up, low = self.squeeze1(up), self.squeeze2(low)
        # Transform
        Y1 = self.GWC(up) + self.PWC1(up)
        Y2 = torch.cat([self.PWC2(low), low], dim=1)
        # Fuse
        out = torch.cat([Y1, Y2], dim=1)
        out = F.softmax(self.advavg(out), dim=1) * out
        out1, out2 = torch.split(out, out.size(1) // 2, dim=1)
        return out1 + out2


class ScConv(nn.Module):
    def __init__(self,
                 op_channel: int,
                 group_num: int = 4,
                 gate_treshold: float = 0.5,
                 alpha: float = 1 / 2,
                 squeeze_radio: int = 2,
                 group_size: int = 2,
                 group_kernel_size: int = 3,
                 ):
        super().__init__()
        self.SRU = SRU(op_channel,
                       group_num=group_num,
                       gate_treshold=gate_treshold)
        self.CRU = CRU(op_channel,
                       alpha=alpha,
                       squeeze_radio=squeeze_radio,
                       group_size=group_size,
                       group_kernel_size=group_kernel_size)

    def forward(self, x):
        x = self.SRU(x)
        x = self.CRU(x)
        return x


if __name__ == '__main__':
    x = torch.randn(4, 512, 7, 7)
    model = ScConv(512)
    print(model(x).shape)

本文只是对论文中的即插即用模块做了整合，对论文中的一些地方难免有遗漏之处，如果想对这些模块有更详细的了解，还是要去读一下原论文，肯定会有更多收获。
