EMIF是External Memory Interface的简称。它是DSP比较强大的地方之一。通过EMIF接口，使得DSP可以和FPGA很方便的进行大数据量的数据传输。

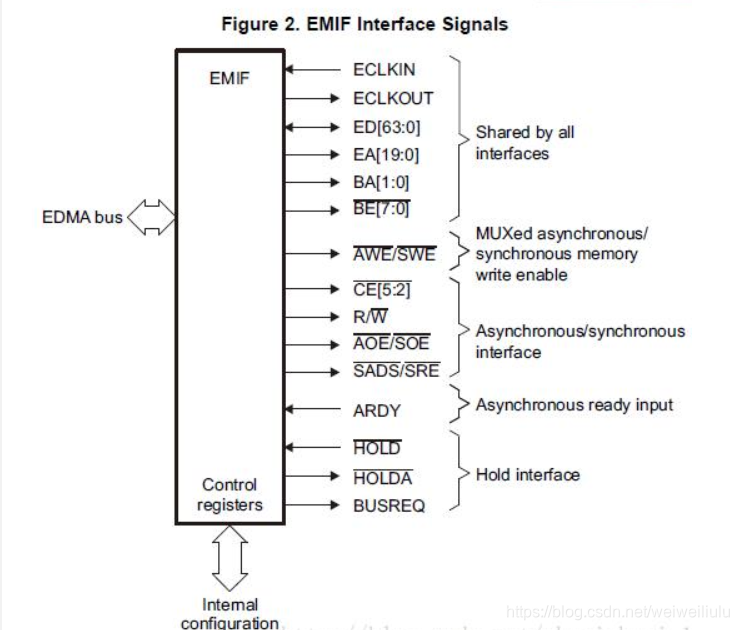

EMIF输入输出信号图如下所示：

上面是官方文档给出的EMIF模块的接口示意图，比较复杂。但是和FPGA通信所使用的引脚比较少，下面用红色框标注出来。



AED              数据总线

AEA              地址总线

ACE2            片选信号（低有效）

AECLKOUT    时钟信号

ASWE           写使能（低有效）

ASRE            读使能（低有效）

AOE             输出使能（低有效）
