Allegro中，布局的时候Place_bound发生干涉处理

最新推荐文章于 2024-09-04 23:58:08 发布

一本正经说Allegro

最新推荐文章于 2024-09-04 23:58:08 发布

阅读量1.8k

点赞数

文章标签：硬件工程

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_40305633/article/details/126039197

版权

本文介绍如何在遇到Place_bound干涉时，通过调整Display设置，勾选Package_top/Package_Bottom，优化布局视图，并解决DRC错误。重点在于手动操作步骤和提高器件布局可视性的技巧。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在布局的时候，放置器件导致发生Place_bound干涉，此时需要手动打开Place_bound显示，单独打开时候，器件显示效果对视觉又显的很不友好。

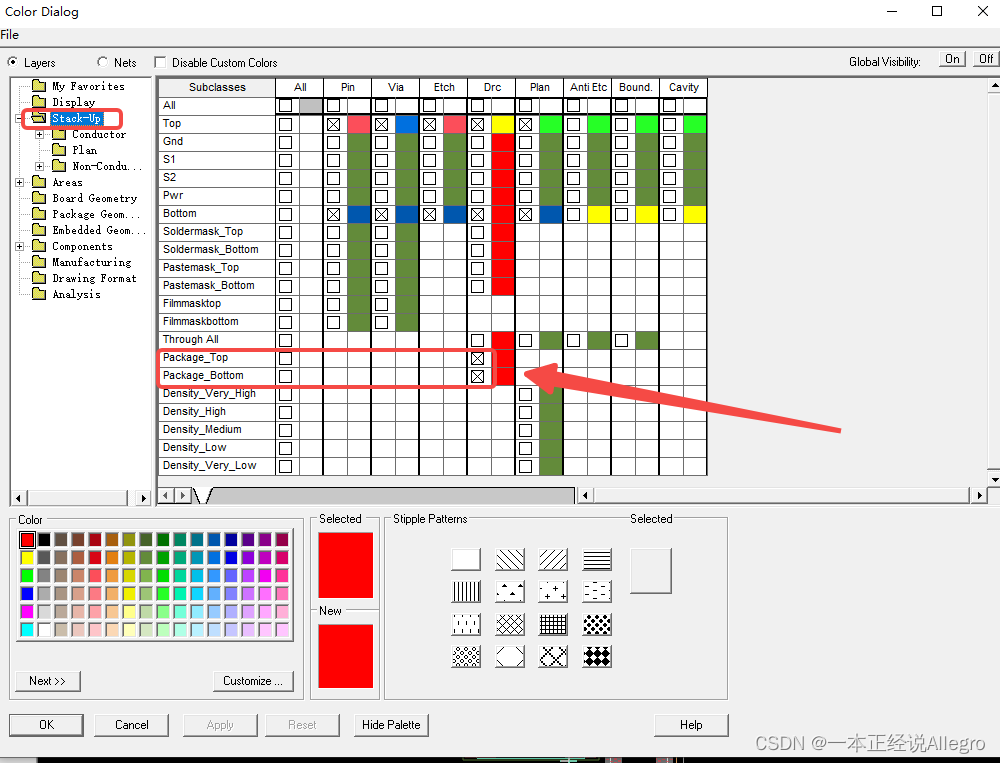

此时可以打开Display--color ，在Stack-Up目录下，右侧栏目将 Package_top / Package_Bottom

勾选上，然后保存；

此时再去布局时，如果器件放置时发生Place_bound干涉，就会弹出DRC报错。
