学习内容

本文使用带有HDMI接口的显示器，构建图像视频显示的测试工程，利用VDMA进行传输图像视频数据，通过文件系统将SD卡中的照片读取出来然后在显示器显示。

开发环境

vivado 18.3&SDK，PYNQ-Z2开发板。

准备工作

所用到的IP：VDMA、video out IP、Video Timing Controller、动态时钟配置 IP和DVI IP。
详细介绍参考前文：

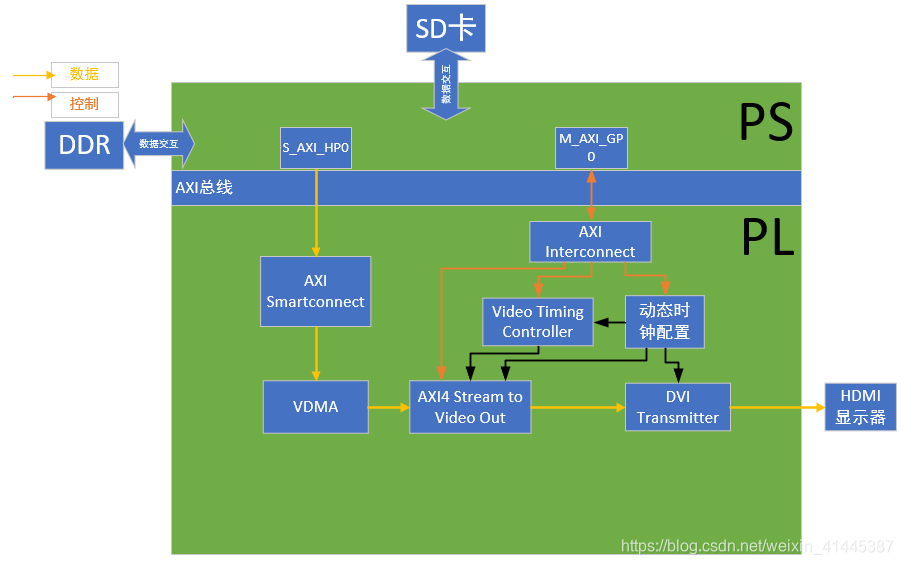

系统框图

通过控制器（MCU）把图片数据从sd卡中读出，缓存到VDMA。然后通过AXI-stream to video out IP和VTC IP将视频数据转换为普通的视频接口的时序信号，然后通过GP0控制视频时序输出，，由显示器显示输出图片。
在这里插入图片描述

硬件平台搭建

前文在进行zynq7 ip核配置时，勾选了SD卡的资源，所以这里可以直接进行使用前文的构建完成的硬件平台。

ZYNQ-使用HDMI显示器进行VDMA彩条显示测试

SDK软件部分

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "xil_types.h"
#include "xil_cache.h"
#include "xparameters.h"
#include "xaxivdma.h"
#include "xaxivdma_i.h"
#include "display_ctrl_hdmi/display_ctrl.h"
#include "vdma_api/vdma_api.h"
#include "ff.h"

//宏定义
#define BYTES_PIXEL        3                          //像素字节数，RGB888占3个字节
#define DYNCLK_BASEADDR    XPAR_AXI_DYNCLK_0_BASEADDR //动态时钟基地址
#define VDMA_ID            XPAR_AXIVDMA_0_DEVICE_ID   //VDMA器件ID
#define DISP_VTC_ID        XPAR_VTC_0_DEVICE_ID       //VTC器件ID

//函数声明
void load_sd_bmp(u8 *frame);

//全局变量
XAxiVdma     vdma;
DisplayCtrl  dispCtrl;
VideoMode    vd_mode;
//frame buffer的起始地址
unsigned int const frame_buffer_addr = (XPAR_PS7_DDR_0_S_AXI_BASEADDR + 0x1000000);
unsigned int lcd_id=0;        //LCD ID

int main(void)
{
	xil_printf("HDMI Display 1920*1080 \r\n");

	//设置video参数，分辨率：1920*1080
	vd_mode = VMODE_1920x1080;
	//配置VDMA
	run_vdma_frame_buffer(&vdma, VDMA_ID, vd_mode.width, vd_mode.height,frame_buffer_addr,0, 0,ONLY_READ);
    //初始化Display controller
	DisplayInitialize(&dispCtrl, DISP_VTC_ID, DYNCLK_BASEADDR);
    //设置VideoMode
	DisplaySetMode(&dispCtrl, &vd_mode);
	DisplayStart(&dispCtrl);

	//读取SD卡图片并显示
	load_sd_bmp((u8*)frame_buffer_addr);

    return 0;
}

//从SD卡中读取BMP图片
void load_sd_bmp(u8 *frame)
{
	static 	FATFS fatfs;
	FIL 	fil;
	u8		bmp_head[54];
	UINT 	*bmp_width,*bmp_height,*bmp_size;
	UINT 	br;
	int 	i;

	//挂载文件系统
	f_mount(&fatfs,"",1);
	//打开文件
	f_open(&fil,"huawei.bmp",FA_READ);
	//移动文件读写指针到文件开头
	f_lseek(&fil,0);
	//读取BMP文件头
	f_read(&fil,bmp_head,54,&br);
	xil_printf("huawei.bmp head: \n\r");
	for(i=0;i<54;i++)
		xil_printf(" %x",bmp_head[i]);

	//打印BMP图片分辨率和大小
	bmp_width  = (UINT *)(bmp_head + 0x12);
	bmp_height = (UINT *)(bmp_head + 0x16);
	bmp_size   = (UINT *)(bmp_head + 0x22);
	xil_printf("\n width = %d, height = %d, size = %d bytes \n\r",
			*bmp_width,*bmp_height,*bmp_size);
	//读出图片，写入DDR
	for(i=*bmp_height-1;i>=0;i--){
		f_read(&fil,frame+i*(*bmp_width)*3,(*bmp_width)*3,&br);
	}

	//关闭文件
	f_close(&fil);

	Xil_DCacheFlush();     //刷新Cache，数据更新至DDR3中
	xil_printf("show bmp\n\r");
	while(1){}
}
