我们继续补充前两节ddr3内存条没说到的内容
在这里插入图片描述

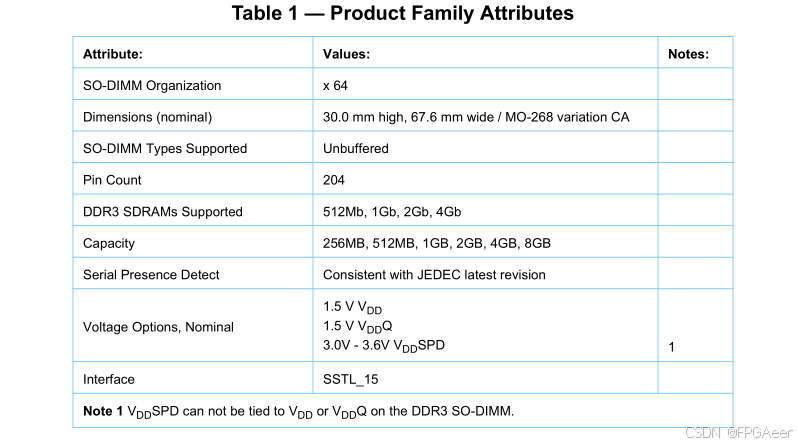

1.ddr3内存条参考设计规范中规定了ddr3内存条的颗粒容量，颗粒位宽，数量，连接方式等如下图：

2.可以看到，ddr3内存条总位宽为64位，内存条的尺寸也做了规定，为67.6mm*30mm，总pin为204脚。ddr3颗粒支持512Mb, 1Gb, 2Gb, 4Gb。组成内存条容量支持256MB, 512MB, 1GB, 2GB, 4GB, 8GB，也就是说ddr3单内存条最大能买到8GB的，不可能再大。

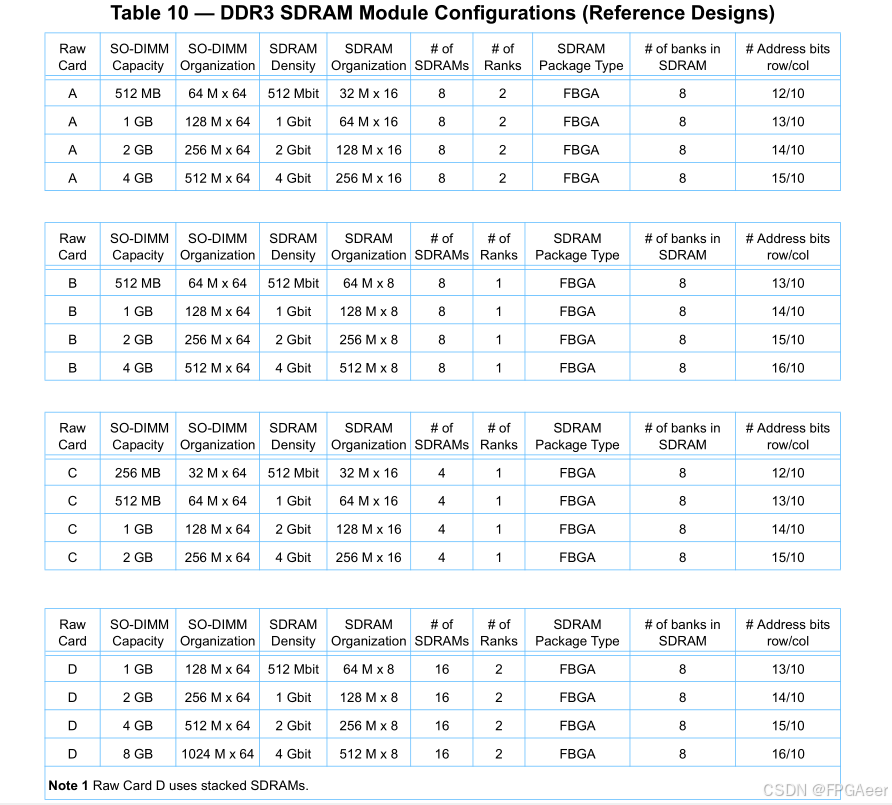

3.ddr3内存条被分为5种形式，分别为A,B,C,D,E,F。
在这里插入图片描述

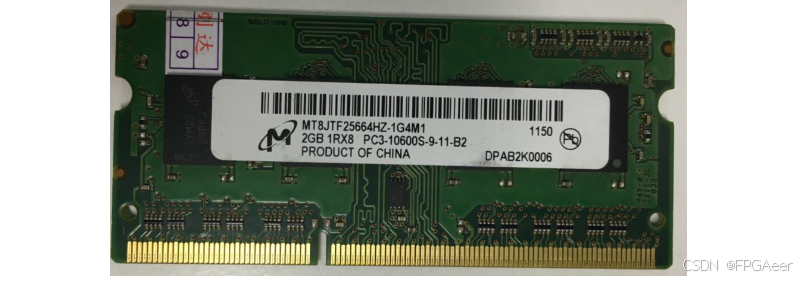

我们可以看到上面的内存条图片，他上面标识为B类卡，我们看下上面列表，B类卡最大4G，我们使用的是2GB的大小，所以组织形式也唯一，为256M64，行地址位宽15位，列地址位宽10位。单颗粒规格为：128M16，2Gb大小，8位。所以类型和容量定下来后，其他内容就唯一了。

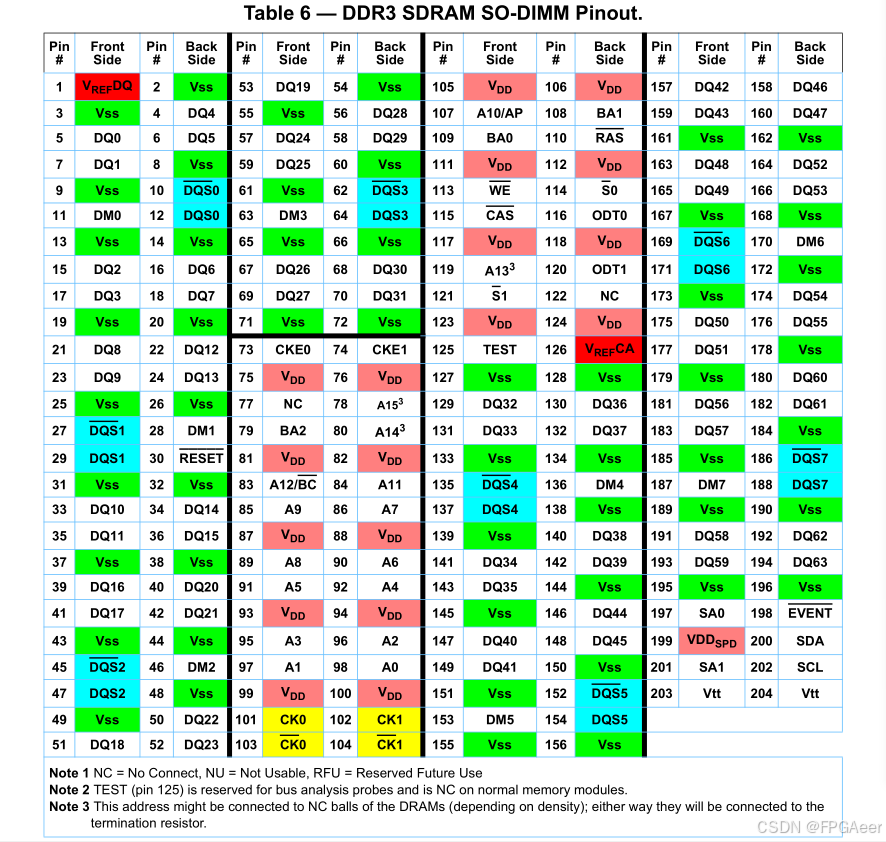

4.以下是ddr3金手指管脚定义
在这里插入图片描述

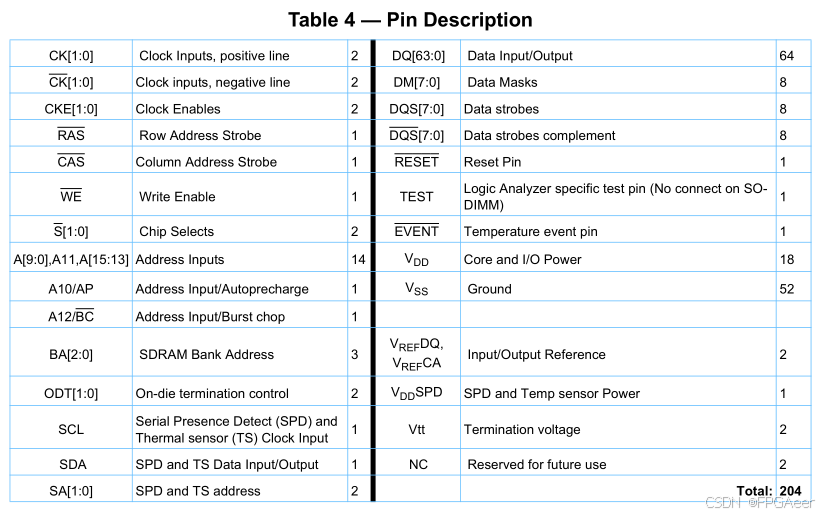

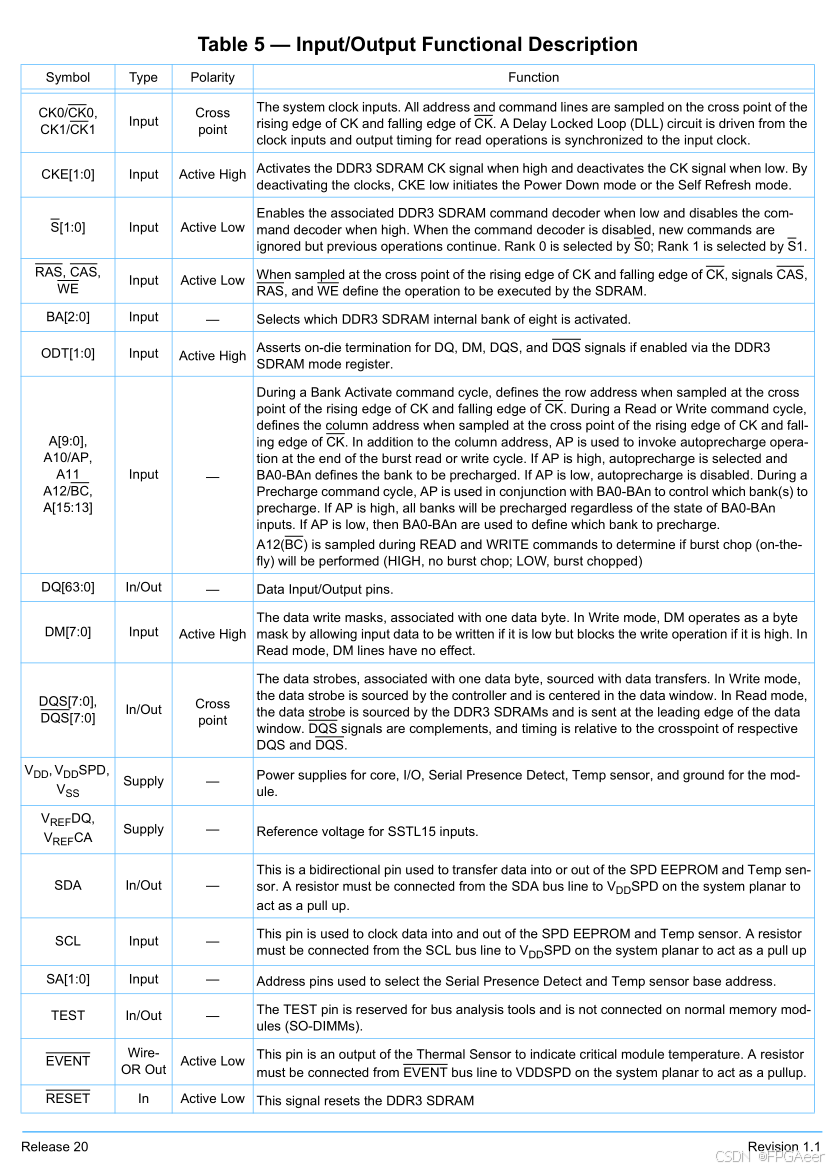

具体含义如下：

5.我们再看看几种类型的卡具体连接方式

总结：

以上为几种类型卡的组织形式，我们看到：

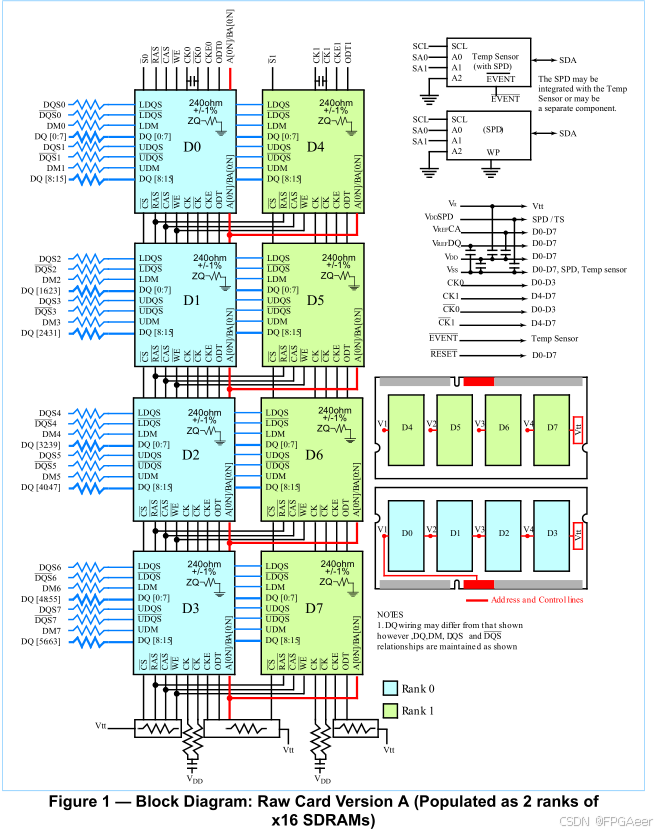

A型卡颗粒都是16位的，一共8颗，两颗芯片数据位并联在一起，相当于两个内存条，通过两个cs片选线来选择，，对应的有两组时钟。

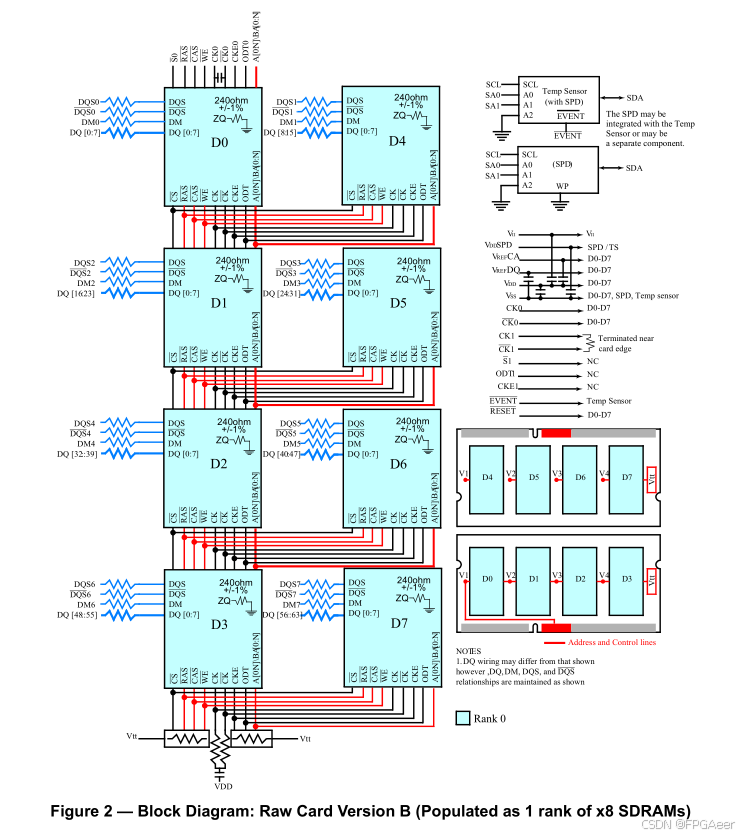

B型卡颗粒都是8位的，一共8颗，所有芯片位宽级联在一起，组成8*8=64位位宽。B类卡比较常见，我们后面做实验会用到B类卡。
C型卡颗粒都是16位的，一共4颗，所有芯片位级联，组成16*4=64位。

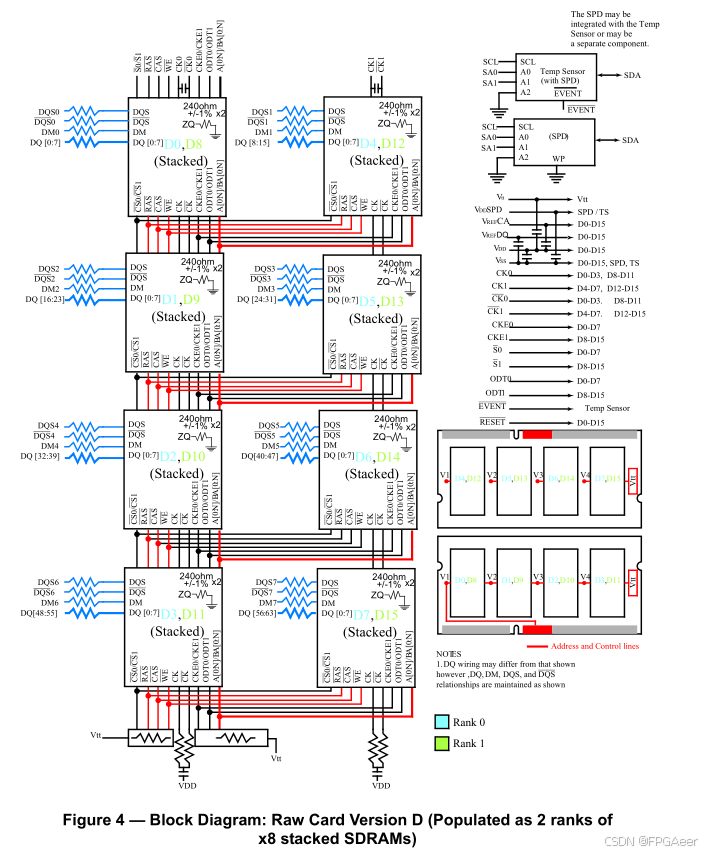

D型卡颗粒都是8位的，一共8颗，所有芯片位级联，组成16*4=64位，这个类型和B型有点像，具体啥区别也不清楚，后面再研究研究。
E型卡:Raw Card E( x8 2R planar with square DRAM) design is on hold ,意思是暂停使用了。

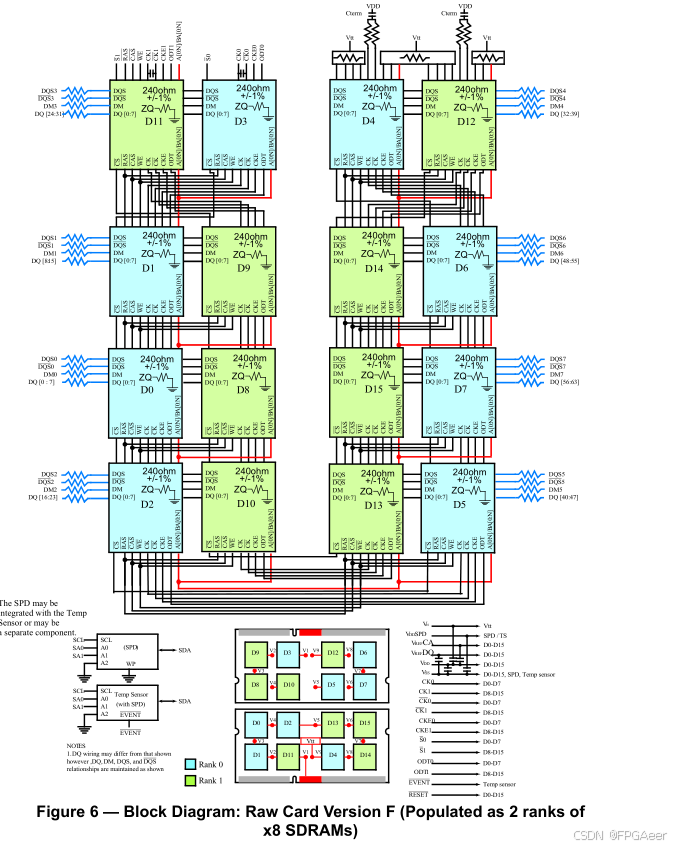

F型卡颗粒都是8位的，一共16颗，两个芯片并联在一起，最后级联在一起，组成两个64位并联在一起。F类卡和A型卡类似，有两个片选，两组时钟。

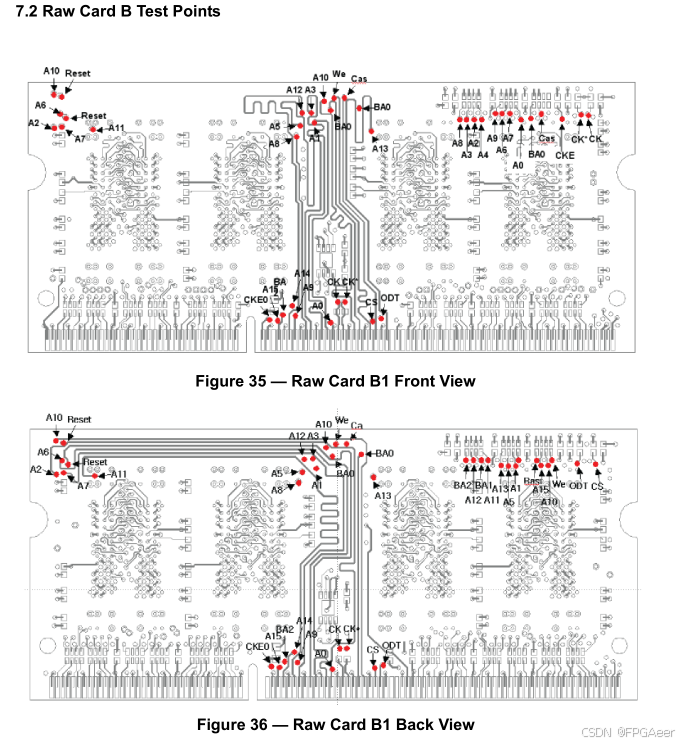

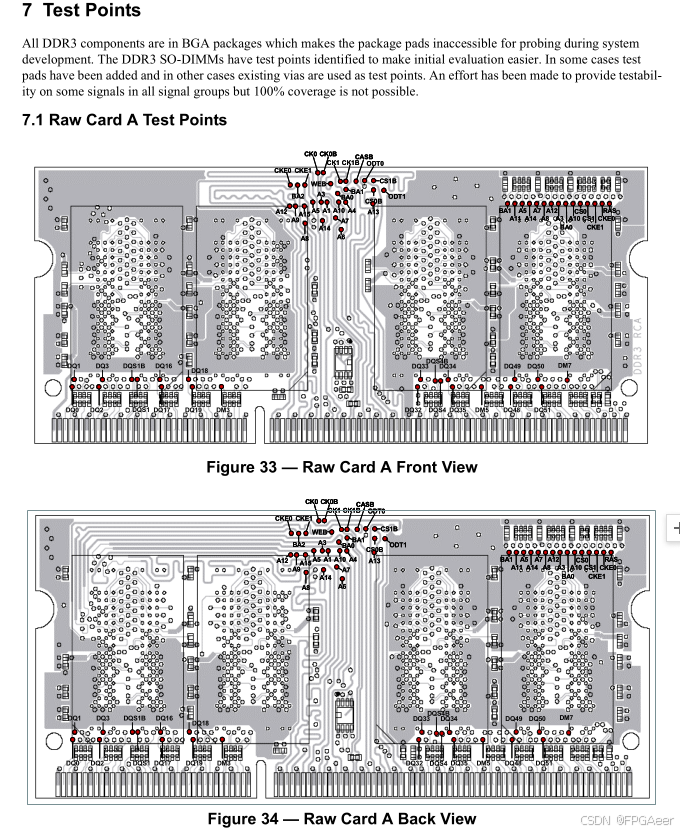

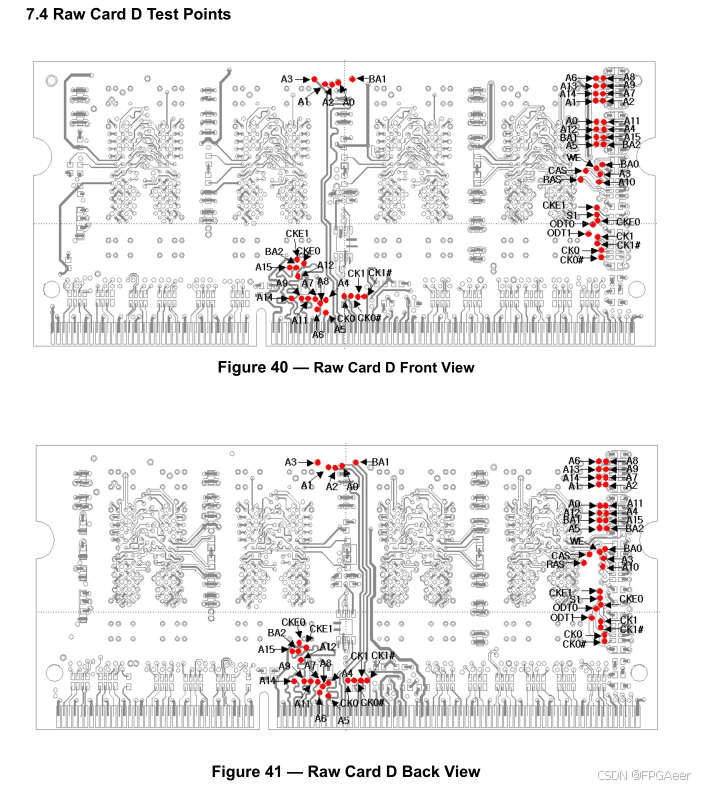

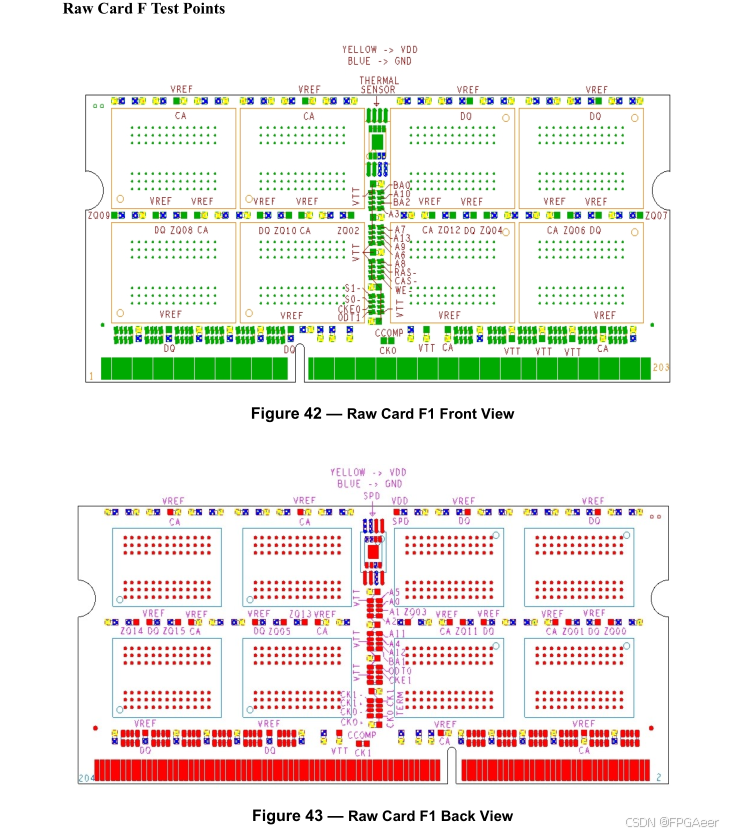

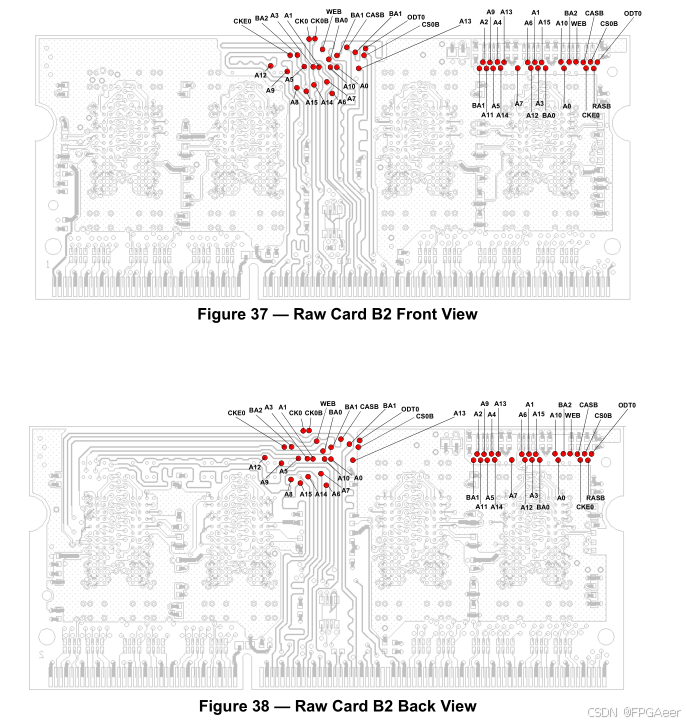

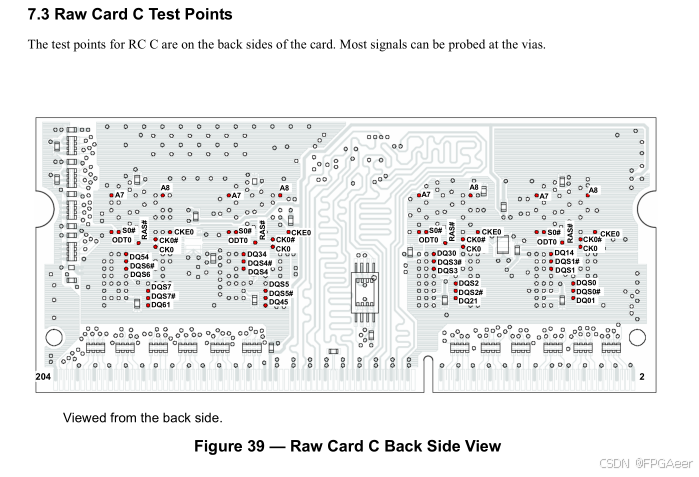

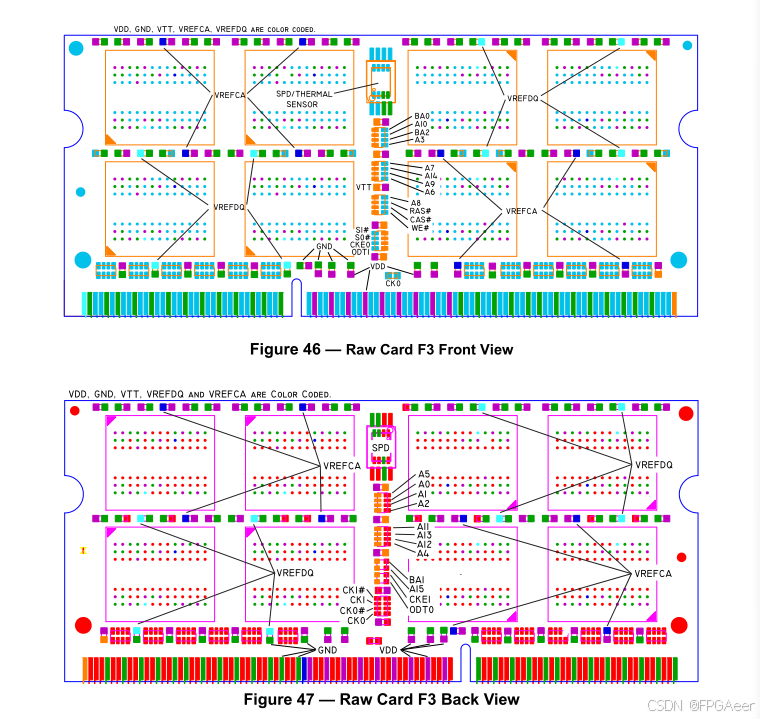

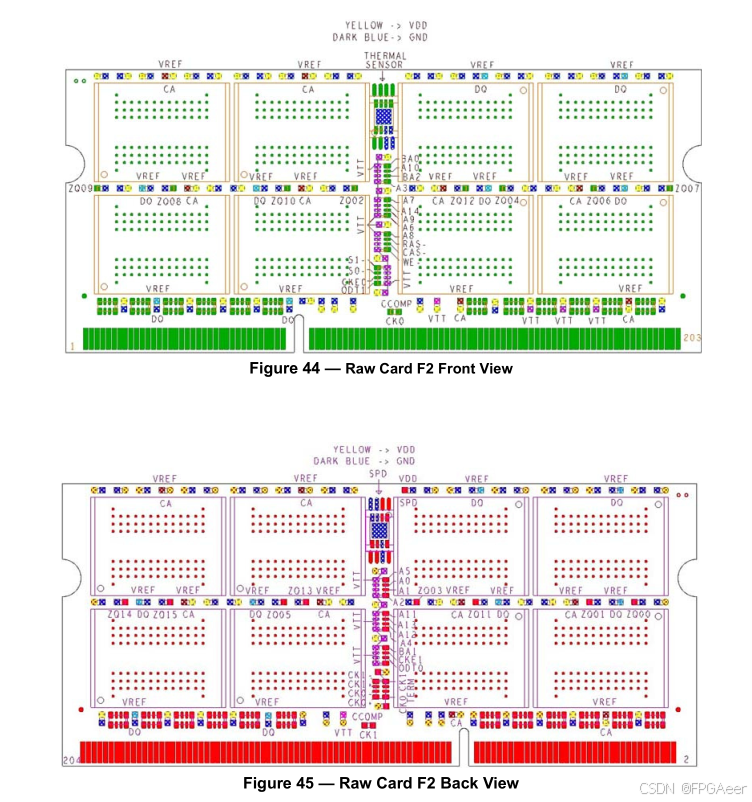

6.以下是几种类型卡的pcb布局及测试点推荐方式
在这里插入图片描述

以上是对前两节内容的补充。通过这三节内容基本上就能大概掌握DDR3内存条的硬件组成。这个也为我们后面使用DDR3内存条打好了基础。
参考设计规范可以下载
链接：https://pan.baidu.com/s/1hFoIfQ4zg5vWzG7-geudmg
提取码：nurp
