（详细步骤+双y等常用命令）使用plot绘制MATLAB/SIMULINK中的数据（to workspace）

目录

0 背景

1 两种方法

1.1 方法一

1.2 方法二

2 常用的画图命令

2.1 设置plot坐标轴和标题

2.2 设置plot图像中字体大小（坐标轴、图例、刻度）

2.3 设置plot图像在屏幕中的位置和绝对大小

2.4 修改plot x轴和y轴刻度

2.5 修改plot图例的排列（横排或者竖排）

2.6 修改plot坐标系最大最小值

2.7 保存高清图

3 待更新

---

0 背景

      在SIMULINK中用scope查看变量图像，不方便修改坐标轴、字体等，所以如果能用plot绘制SIMULINK中的数据的话，会很简便。

1 两种方法

1.1 方法一

图1 simulnk连接图

①如图1所示，把需要绘制的变量连接模块：to workplace，变量名称就是你在workplace能看到的名字，为了演示不同变量类型的区别，这里我把a设置为Structure With Time，把b设置为Array；

②画图代码（结果如图2所示）：

%% 这个在simulink中设置为Structure With Time
figure(1)
x1 = out.a.time;
y1 = out.a.signals.values;
plot(x1,y1,'LineWidth',2)

%% 这个在simulink中设置为Array
figure(2)
y2 = out.b;
x2 = 0:10/(length(y2)-1):10;%因为我设置的仿真时间是10，所以时间刻度就是10/(数据个数-1)
plot(x2,y2,'lineWidth',2)

%% 双y轴显示
figure(3)
yyaxis left%激活左侧
plot(x1,y1,'LineWidth',2)
yyaxis right%激活右侧
plot(x2,y2,'lineWidth',2)

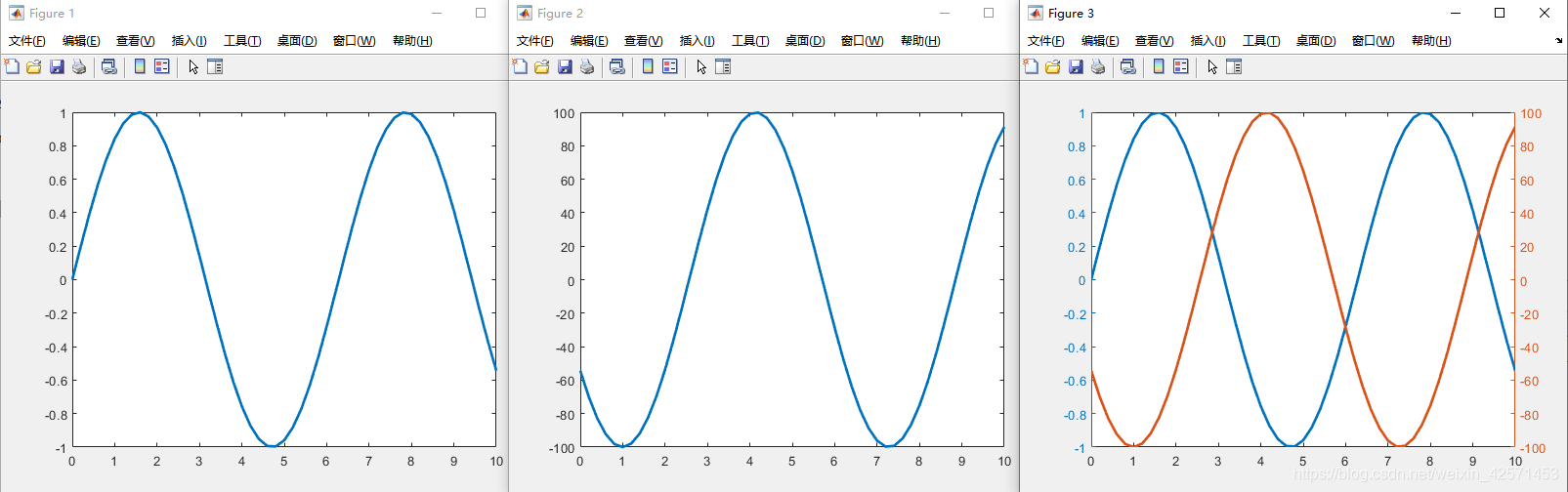

图2 三种图像

      因为我们经常要把不同信号放在同一个坐标系处理，而他们的幅值单位又不一样，所以双y轴图像就很好的处理了这一点，如figure3所示。

1.2 方法二

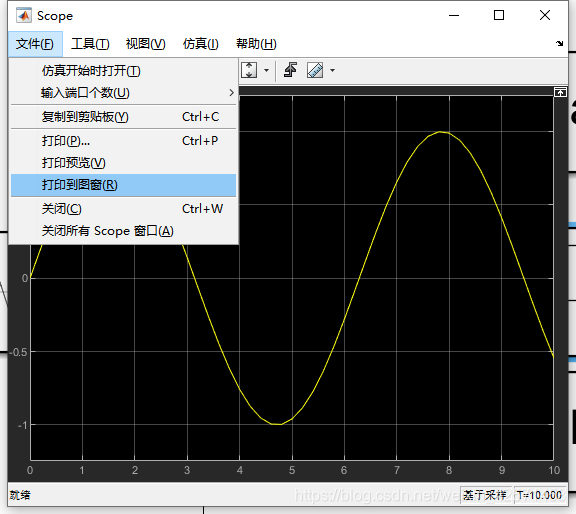

      如图3所示，就是用图1所示的scope模块，打印到图窗就可以自定义了，但是没有方法一用代码的形式调整爽。

图3 方法2

2 常用的画图命令

   我想，希望用scope绘制simulink中图像的人，都是有一个爱美的心，那么我就分享一下我常用的绘图命令。

2.1 设置plot坐标轴和标题

ylabel('Power（kw）');%y轴
xlabel('Time(s)');%x轴
title('天亮有惊喜');

2.2 设置plot图像中字体大小（坐标轴、图例、刻度）

set(gca,'FontSize',30); %修改图中所有的字体大小

2.3 设置plot图像在屏幕中的位置和绝对大小

set(gcf,'unit','normalized','position',[0.05,0.2,0.82,0.65]);
%0.05和0.2修改图在屏幕中的位置，分别：自左向右，自下向上
%0.82,0.65分别改变长度和宽度

2.4 修改plot x轴和y轴刻度

yticks([0 0.1 0.2 0.5 1.0]); %修改y轴刻度
xticks([0 1 2 4 5 7 9 10]); %修改x轴刻度

2.5 修改plot图例的排列（横排或者竖排）

legend('a','b','c','NumColumns',3);

       NumColumns表示希望图例显示的列数。我选择3，即为横排显示，如果是1，就是竖排显示。

2.6 修改plot坐标系最大最小值

axis([xmin xmax ymin ymax]);

2.7 保存高清图

print -djpeg -r600 imagename

3 待更新

    ok了，有时间继续在这篇blog补充更新常用的命令和技巧
