yolov4论文笔记

yolov4论文笔记

yolov4论文主要总结了一些技巧，以及实验的效果。

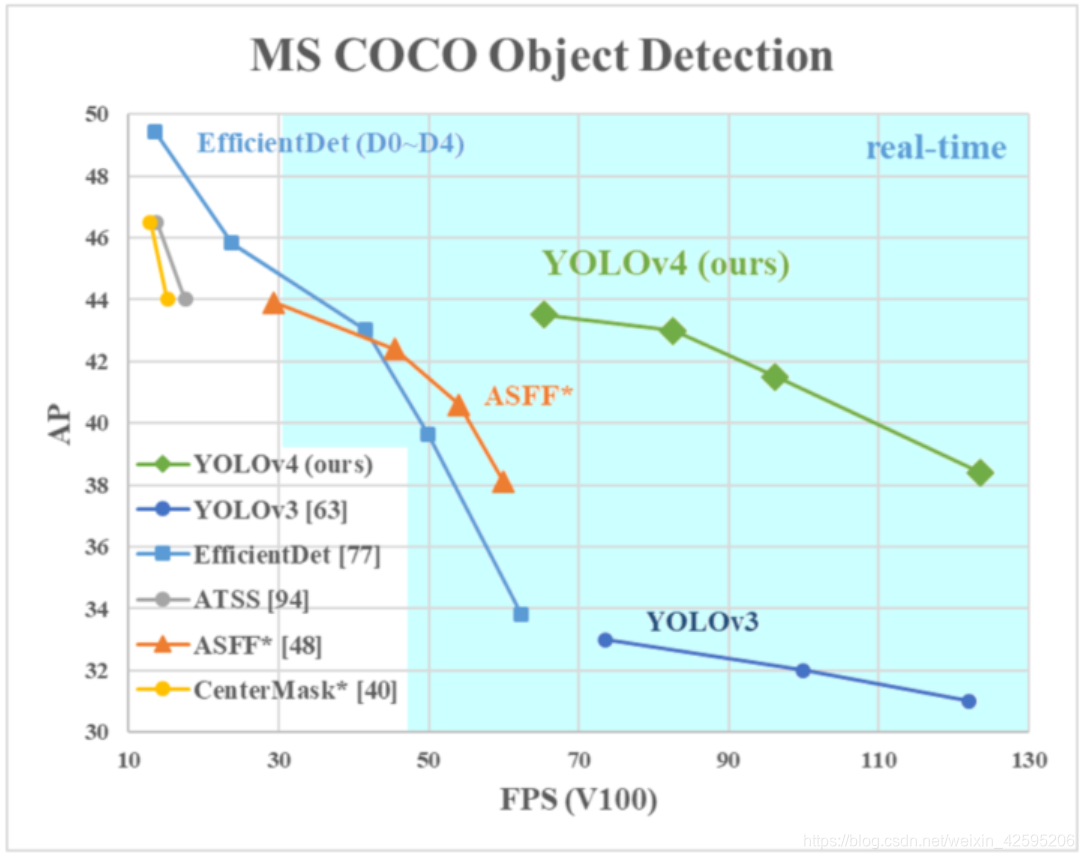

1.yolov4算法的效果：

2.yolov4的trick

yolov4使用了一些通用功能包括：

• Weighted-Residual-Connection（WRC）
• Cross-Stage-partial-connections(CSP)
• Cross mini-Batch Normalization (CmBN)
• Self-adversarial-training(SAT)
• Mish-acticvation
• Mosaic data augmentation
• DropBlock regularization
• CIoU loss

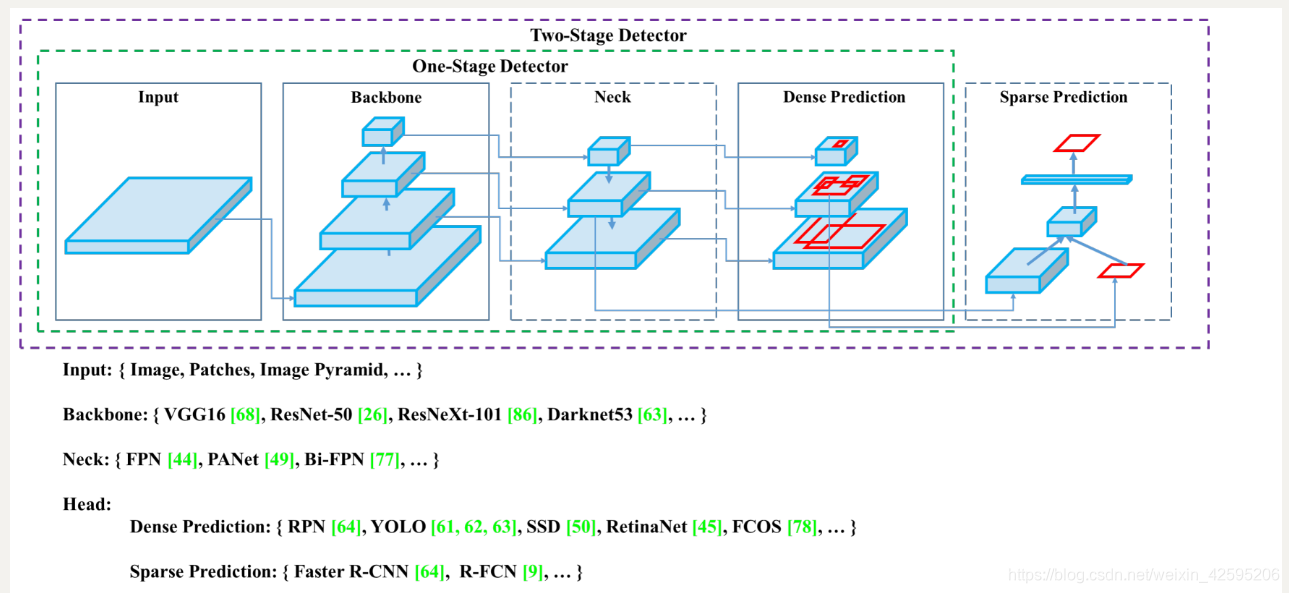

3.目标检测模型

目标检测模型一般分为3部分：backbone，head，neck

• Backbone：主干网络通常在数据集上进行预训练，常用的网络有：VGG16 、ResNet-50 、SpineNet 、EfficientNet-B0/B7 、CSPResNeXt50 、CSPDarknet53

• Neck：在head和backbone中间插入一些层，这些层由来自于不同阶段，常用的模块有

  • Additional blocks: SPP 、ASPP 、RFB 、SAM
  • Path-aggregation blocks: FPN 、PAN 、 NAS-FPN 、 Fully-connected FPN 、 BiFPN 、ASFF 、SFAM

• Heads：用来预测目标的类别和边界框

  • one-stage ：
    • RPN 、SSD 、YOLO 、RetinaNet （anchor based ）
    • CornerNet 、CenterNet 、 MatrixNet 、 FCOS （anchor free ）
  • two-stage:
    • Faster R-CNN、R-FCN、Mask RCNN (anchor based )
    • RepPoints (anchor free)

  one-stage 和two-stage 代表：two-stage 通常先做建议框粗修和背景剔除，然后执行建议框的分类和边界框的回归；one-stage则将这两个过程融合。

  4.技巧分类

  yolov4将技巧进行定义分类：Bag of freebies、Bag of speicals

  Bag of freebies：使目标检测器有更准确但是不增加推理成本的训练方法

  • 图像增强：增加输入图像的可变性，使模型有更好的鲁棒性
    • 光度畸变：调节图像的亮度，对比度，饱和度，噪声
    • 几何畸变：随机缩放，裁剪，翻转，旋转
    • 目标遮挡：随机擦除和剪切可以随机选择图像中的矩区域并填充0或互补值
    • 多个图同时使用
    • 不同的系数将两个图像进行相加和相乘，并调整标签
    • 裁剪图像覆盖到其他图像的矩形区域内
    • GAN样式传递有效地减少CNN学习到的问题偏差
  • 解决有偏差数据集中语义分布的问题，一个重要的问题是不同类别数据不平衡。解决方法：
    • hard negtive example mining 和 online hard example mining(two-stage)
    • focal loss,将硬标签转为软标签（解决不同类别之间的联系程度的表示问题）(one-stage)
  • 边界框回归预测：
    • IOU loss ： 边界框的左边偏差和长宽偏差以外又加入IOU损失
    • GIOUloss：将同时覆盖预测框和真是框的边界框作为分母代替原来IOU的分母
    • DIOU：到中心点的距离
    • CIOU：更好的覆盖速度和准确性

  Bag of specials：增加了推理消耗，但是准确性有很高的提升

  • 扩大感受野：SPP、ASPP、RFB
    • SPP：何凯明提出的一维空间金字塔池化，yolov3作者将SPP改进为内核为大小为k*k最大池化输出级联
  • 引入注意力机制：channel-wise attention、point-wise attention两类代表方法分别为：
    • Squeeze-and-Excitation ：top-1 accuracy 提升1% ，计算工作量提高了2%，但是GPU推理时间提高了10%（用于移动设备）
    • Spatial Attention Module ：top-1 accuracy 提升0.1% 计算工作量提高了0.5%，GPU没有影响
  • 加强特征集成
    • （早期使用skip-connection和hyper-colum去集成低水平物理特征和高水平语义特征）
    • 目前 FPN多尺度预测方法很受欢迎，集成不同特征金字塔的轻量级模型随机提出（SFAM ASFF BiFPN ）
  • 后期处理（筛选预测结果）
    • NMS：
    • greedy NMS：考虑了置信度
    • soft NMS：考虑了遮挡问题
  • 激活函数：好的激活函数可以使梯度更高效地传播，同时不会花费额外的计算
    • ReLU：解决梯度消失的问题
    • LReLU和PReLU主要解决输出为0使梯度为0的问题
    • ReLU6为量化网络设计
    • SELU满足网络自归一化

  5.结构选择

  目的：

  • 找到分辨率、卷积层数、参数数量、输出层数的优化平衡

  • 找到额外的模块能增加感受野和参数聚合的方法

  目标检测器的需求：

  • 更高的输入分辨率：检测多个小物体
  • 更多的层数：更大的感受野
  • 更多的参数：检测多尺度的不同目标

  不同感受野大小的影响：

  • 能看到整个物体
  • 能看到物体周围的环境
  • 增加了图像点和最终激活函数之间的连接数

  最终选择：

  backbone：CSPDarknet53（明显增加了感受野）

  neck:PANet (特征集成) SPP additional module （扩大感受野）

  head：YOLOv3(anchor based)

  6.选择BoS和BoF

  一般CNN训练的时候有如下选择：

  • Activations: ReLU, leaky-ReLU, parametric-ReLU, ReLU6, SELU, Swish, or Mish
  • Bounding box regression loss ：MSE, IoU, GIoU, CIoU, DIoU
  • Data augmentation ：CutOut, MixUp, CutMix
  • Regularization method（正则化） ： DropOut, DropPath Spatial DropOut , or DropBlock
  • Normalization of the network activations by their mean and variance（归一化）：Batch Normalization (BN) , Cross-GPU Batch Normalization (CGBN or SyncBN), Filter Response Normalization (FRN) , Cross-Iteration Batch Normalization (CBN)
  • Skip-connections: Residual connections , Weighted residual connections ， Multi-input weighted residual connections，Cross stage partial connections

  为了更改的适应单个GPU训练，有下列改进：

  • 数据增强的方法：Mosaic 、Self-Adversarial

    • mosaic：混合四张图片输入（Cutmix是两张），这样这一检测他们环境之外的目标（变相降低mini-batch）
    • Self-Adversarial（两阶段操作）：第一阶段改变原始图像而不是改变权重，神经网络以这种方式对他自己进行对抗攻击，更改原始图像来创造一个图片上没有对象的假象。在第二阶段，神经网络被正常训练去在这个修改过的图像上检测目标

  • 用遗传算法选择超参数

  • 改进存在的方法使我们的训练更高效：modified SAM, modified PAN, and Cross mini-Batch Normalization (CmBN)

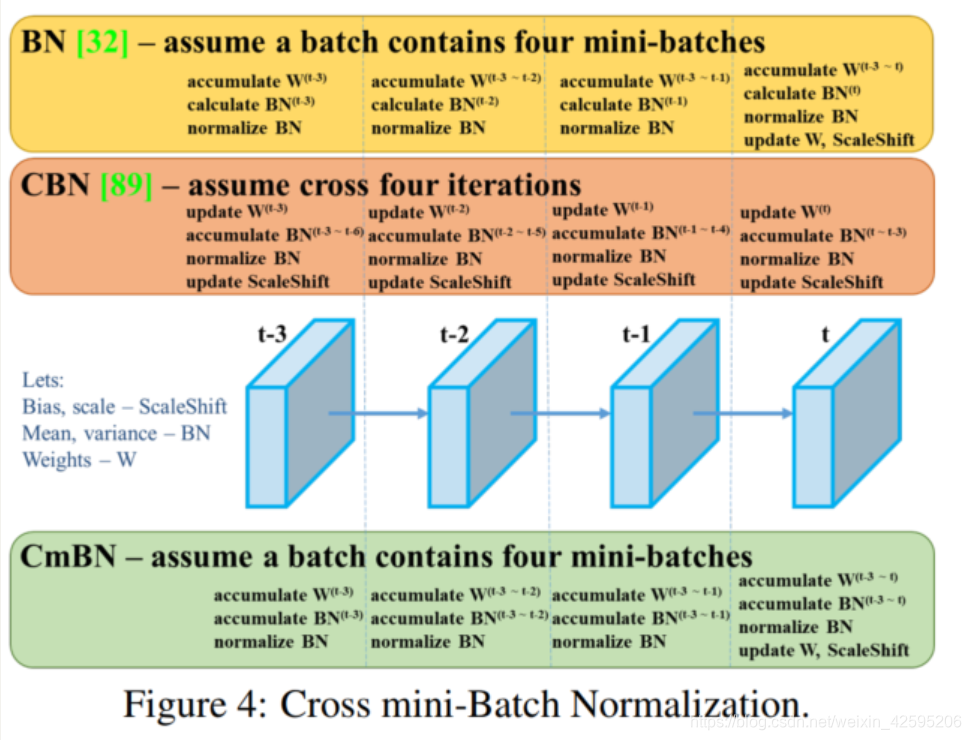

    • CmBN是CBN的改进版本，如图所示

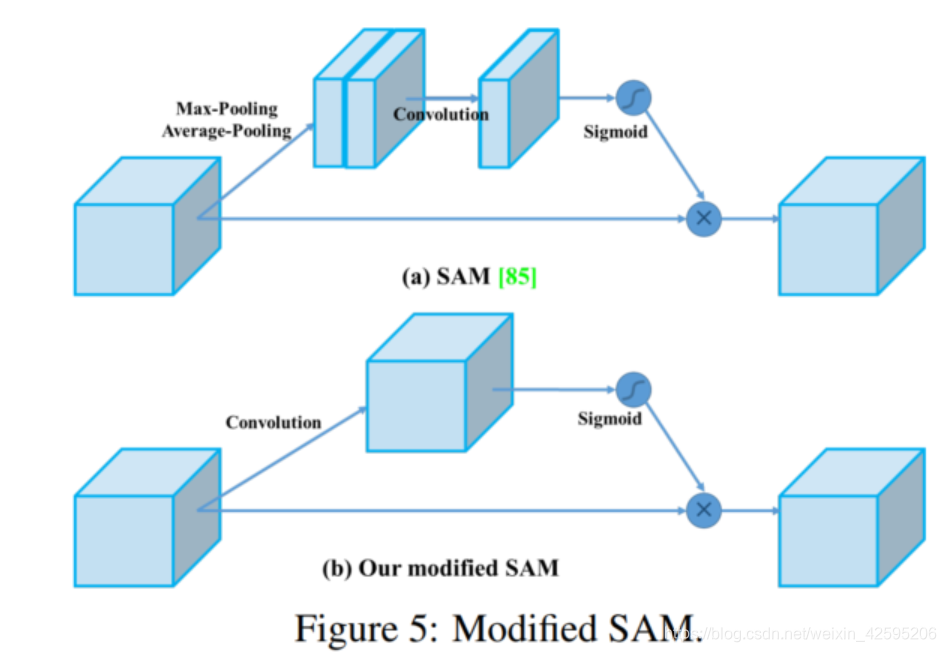

    • SAM改进：

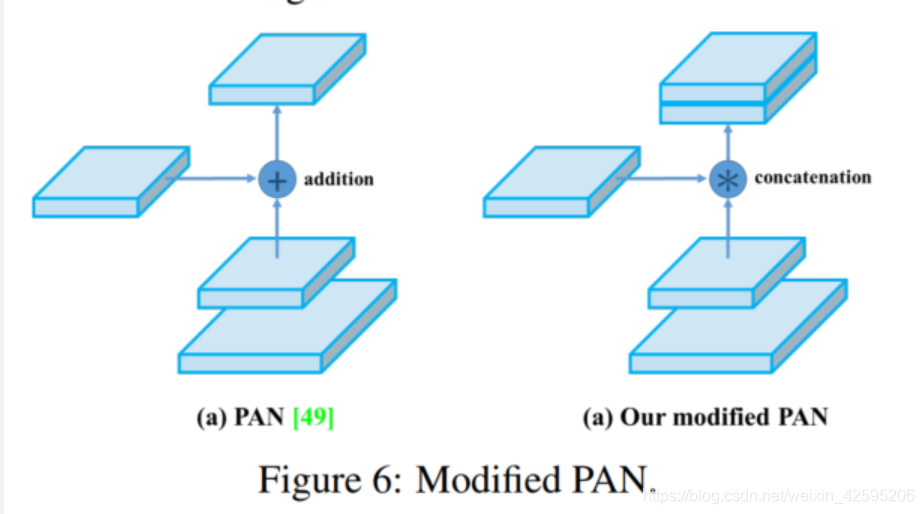

    • PAN改进

7.yolov4模型内容：

• 网络结构：
  • Backbone: CSPDarknet53
  • Neck: SPP , PAN
  • Head: YOLOv3
• BoF和BoS的使用
  • Bag of Freebies (BoF) for backbone: CutMix and
    Mosaic data augmentation, DropBlock regularization,
    Class label smoothing
  • Bag of Specials (BoS) for backbone: Mish activation, Cross-stage partial connections (CSP), Multiinput weighted residual connections (MiWRC)
  • Bag of Freebies (BoF) for detector: CIoU-loss,
    CmBN, DropBlock regularization, Mosaic data augmentation, Self-Adversarial Training, Eliminate grid
    sensitivity, Using multiple anchors for a single ground
    truth, Cosine annealing scheduler [52], Optimal hyperparameters, Random training shapes
  • Bag of Specials (BoS) for detector: Mish activation,
    SPP-block, SAM-block, PAN path-aggregation block,
    DIoU-NMS

注释：

• 感受野：
  在神经网络中，某一层输出的结果中的一个元素对应的输入层区域称作感受野，通俗的解释，就是特征图上的一个点所对应输入层的区域称感受野
  公式：
  rout = rin +（k-1）* jin
  rout：输出层的感受野
  rin：输入层的感受野
  k：卷积核的大小
  jin：输入层的特征之间的距离

注释：

• 感受野：
  在神经网络中，某一层输出的结果中的一个元素对应的输入层区域称作感受野，通俗的解释，就是特征图上的一个点所对应输入层的区域称感受野
  公式：
  rout = rin +（k-1）* jin
  rout：输出层的感受野
  rin：输入层的感受野
  k：卷积核的大小
  jin：输入层的特征之间的距离
  jout = jin * stride（yolov4中的）
