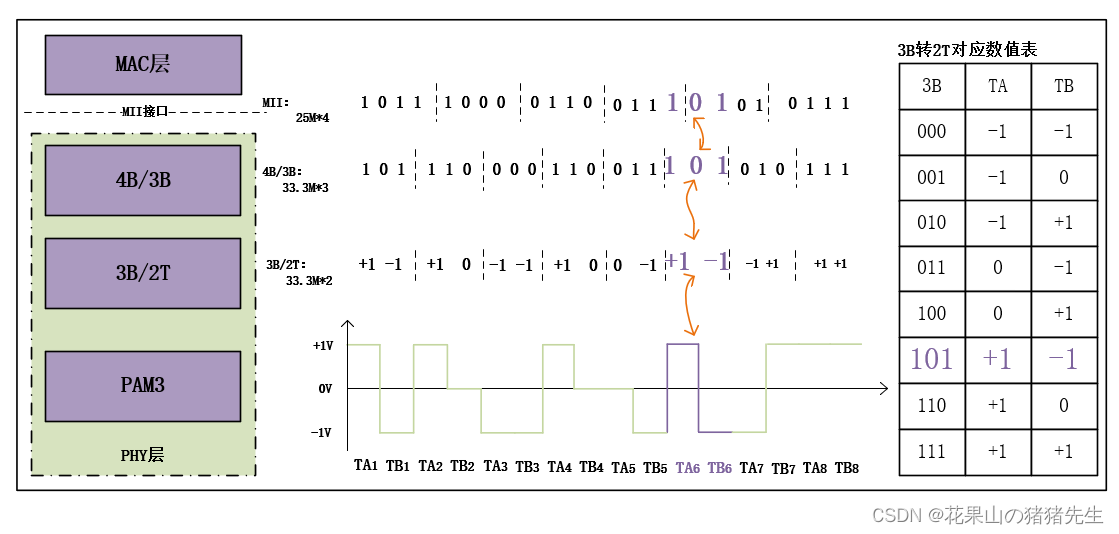

100BASE-T1数据转换和波形

        MAC层先将并行4bit数据以25MHz的速率通过MII接口传递给PHY层。PHY层先将4bit数据以3B重新编组(4B/3B),并将时钟频率从25MHz提高到33.3MHz。然后将重新编组的3B转换成2T，并将时钟频率进一步提高到66.6MHz。最后将调制好的PMA3电压信号加载到总线网络中。


 100BASE-T1规范文件下载链接

车载以太网IEEE802规范资源-CSDN文库

IEEE802系列规范资源-CSDN文库

ISO211111-5规范资源-CSDN文库

ECU网口连接图

        MAC通过MII接口与PHY收发器相连接。

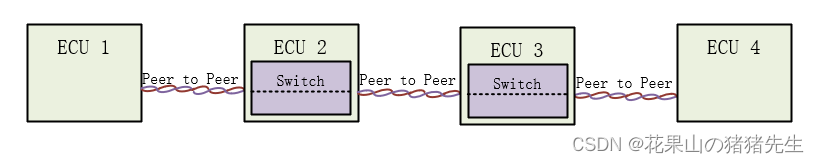

总线网络图

        网络中的节点通过非屏蔽双绞线进行点对点连接，通过交换机进行数据交换。

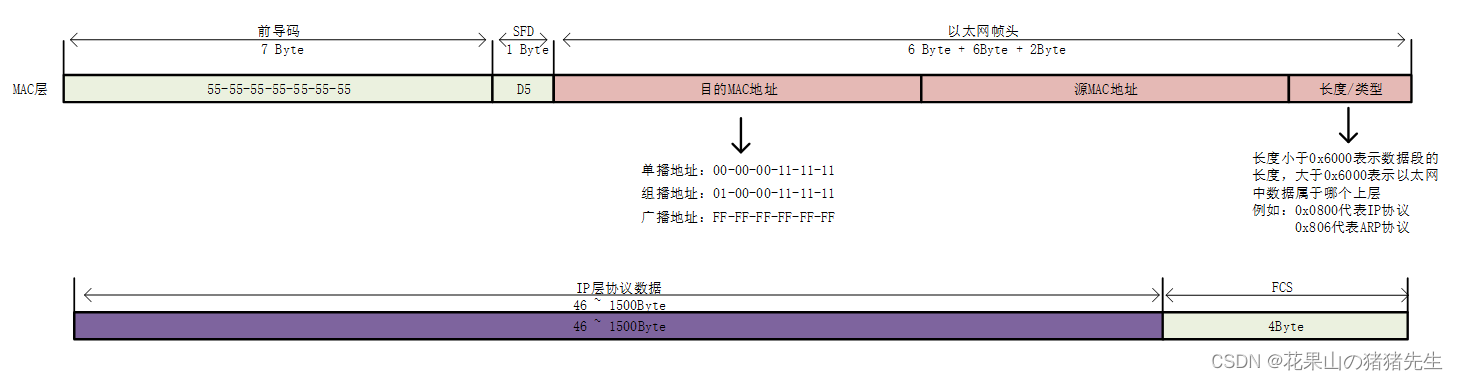

数据报文格式
