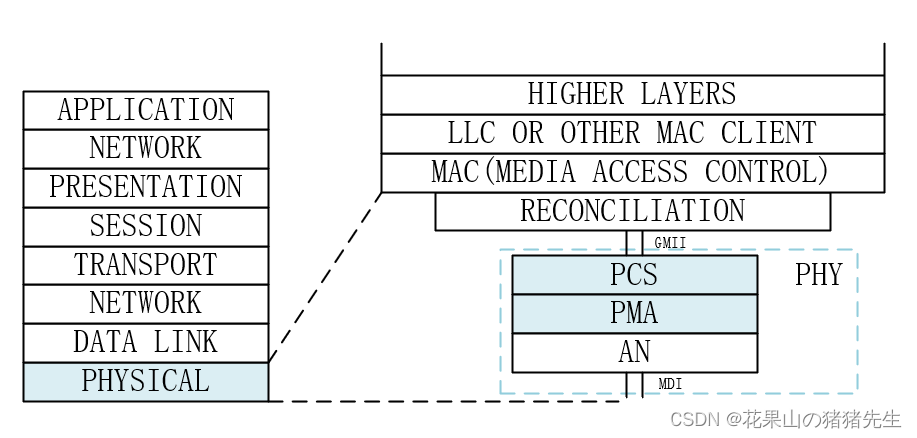

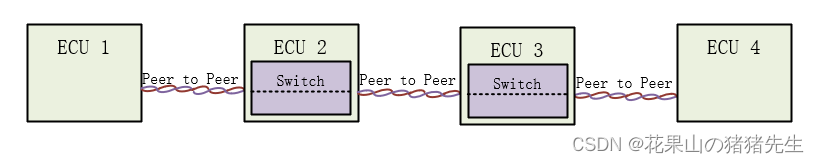

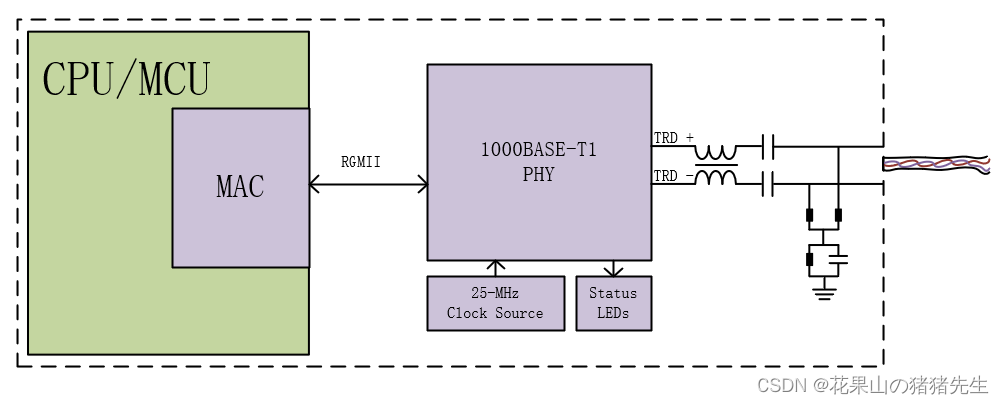

本文详细描述了1000BASE-T1网络技术中的数据转换过程，包括80B/81B编码、OAM字段添加、错误纠错编码以及物理层的AN子层和RGMII/GMII接口的应用。涉及总线网络的点对点连接和交换机数据转发。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

数据转换

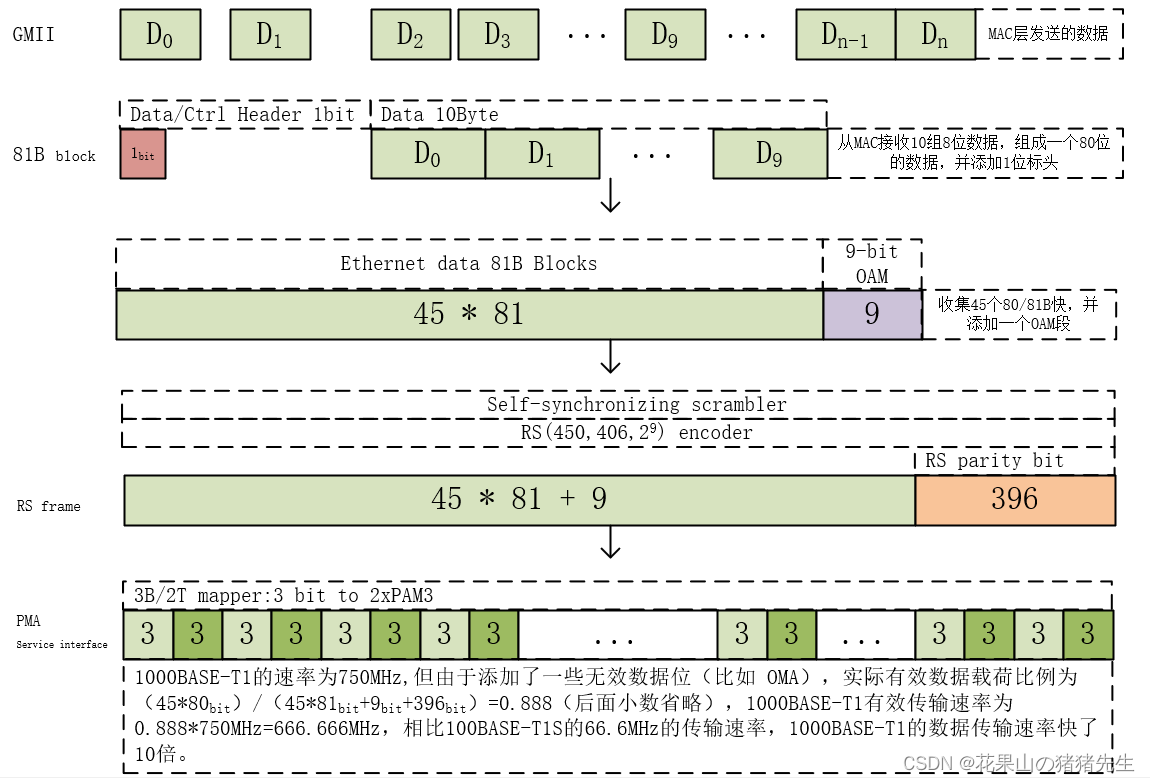

从MAC层接收8位数据后，通过80B/81B转码将10个8位数据转换成81B,剩下的1位填充成标头，用于区分是数据块还是控制块，这个过程需要10个时钟周期。然后收集45个80B/81B数据块并为其添加OAM字段。然后进行加扰、RS-FEC编码和添加RS-FEC奇偶校验位进行纠错。最后通过PMA3/2T进行波形调制将波形输出到网络中。1000BASE-T1的速率为750MHz要比666.66MHz高是因为为传输的电路中包含一些无效数据位，比如OAM段。
